有机硅压敏胶的合成及性能研究开题报告

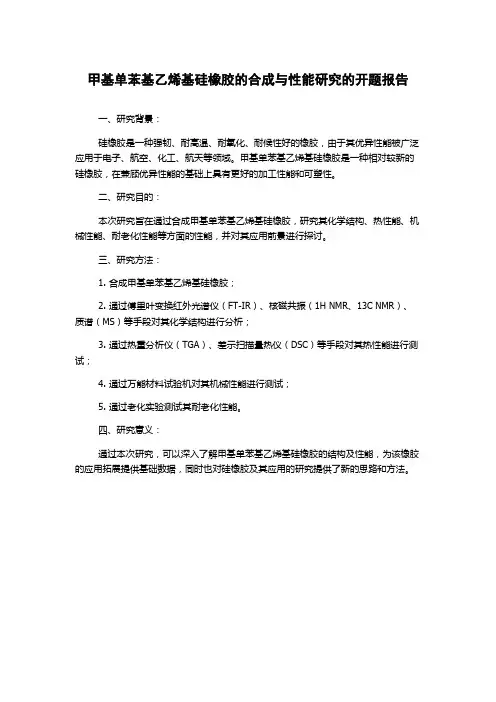

甲基单苯基乙烯基硅橡胶的合成与性能研究的开题报告
一、研究背景：
硅橡胶是一种强韧、耐高温、耐氧化、耐候性好的橡胶，由于其优异性能被广泛应用于电子、航空、化工、航天等领域。

甲基单苯基乙烯基硅橡胶是一种相对较新的硅橡胶，在兼顾优异性能的基础上具有更好的加工性能和可塑性。

二、研究目的：
本次研究旨在通过合成甲基单苯基乙烯基硅橡胶，研究其化学结构、热性能、机械性能、耐老化性能等方面的性能，并对其应用前景进行探讨。

三、研究方法：
1. 合成甲基单苯基乙烯基硅橡胶；
2. 通过傅里叶变换红外光谱仪（FT-IR）、核磁共振（1H NMR、13C NMR）、质谱（MS）等手段对其化学结构进行分析；
3. 通过热重分析仪（TGA）、差示扫描量热仪（DSC）等手段对其热性能进行测试；
4. 通过万能材料试验机对其机械性能进行测试；
5. 通过老化实验测试其耐老化性能。

四、研究意义：
通过本次研究，可以深入了解甲基单苯基乙烯基硅橡胶的结构及性能，为该橡胶的应用拓展提供基础数据，同时也对硅橡胶及其应用的研究提供了新的思路和方法。

有机硅压敏胶的产品质量标准
有机硅压敏胶的产品质量标准主要包括以下几个方面:
1.粘合强度:有机硅压敏胶必须具有足够的粘合强度，能够牢固地粘接各种材料，并满足使用要求。

行业标准通常是将两块被粘材料沿粘合界面撕开,如果撕开后被粘材料遭到破坏，则证明粘合强度足够;如果只是粘合界面分开，则表明粘合剂强度不足。

2.干燥速度:有机硅压敏胶的干燥速度应适当，以适应各种不同的生产工艺要求。

如果产品不适合工艺要求，可以通过添加溶剂进行稀释，以加快干燥速度。

3.粘度:有机硅压敏胶的粘度直接影响涂布生产的质量和效率。

如果粘度太大，会导致涂层较厚、耗胶量大、干燥减慢;如果粘度太小，则涂层较薄、干燥过快，可能导致粘合不良等问题。

因此，需要根据产品要求选择适当的粘度。

4.固含量:固含量是影响有机硅压敏胶质量的重要因素之-。

固含量越高,粘合力越强，干燥速度越快。

同时，固含量也对压敏胶粘度、干燥速度等产生直接影响。

5. pH值:合成树脂胶粘剂通常呈弱酸性,对粘合工艺不会产生负面影响。

但是，水玻璃和淀粉胶粘剂的碱性较高，不仅会对作业人员和设备产生腐蚀作用，还会腐蚀被粘物,形成影响外观的斑痕。

因此，在采购有机硅压敏胶时需要考虑pH值对产品的影响。

此外，对于有机硅压敏胶来说，产品质量标准还包括使用温度、耐候性、耐化学介质等性能指标，以满足不同应用场景的需求。

制定：审核：批准：。

加成型有机硅导热灌封胶的制备与性能研究摘要:研究了常规氧化铝、球形氧化铝、氮化硼及其复配在加成型导热有机硅灌封胶中的应用。

结果表明：常规氧化铝的填充量较低，难以制备导热系数大于 1.1W/(M·K)的有机硅灌封胶；氮化硼与常规氧化铝配合使用可显著提高有机灌封胶的导热性能，但对胶液的流动性影响较大；球形氧化铝可有效提高填充量，不同粒径复配使用的效果更好。

以复配球形氧化铝作为导热填料，制备的有机硅灌封胶导热系数为2.08W/(M·K)且具有良好的工艺性能。

关键词:加成型；有机硅灌封胶；导热引言随着电子工业的快速发展，人们对灌封材料性能的要求也不断提高，不仅要有良好的流动性、电绝缘性能、力学性能、导热性能和耐候性，还要有优良的阻燃性能。

虽然有机硅灌封胶材料氧指数较高、燃烧时无滴落、热释放速率和火焰传播速率较低，但仍具有可燃的缺点，特别容易阴燃，存在较大的安全隐患，在一定程度上限制了其在电子电器、航空航天、光电通讯和汽车工业等领域的应用。

1.实验1.1主要原材料和设备（1）氯铂酸、无水乙醇及碳酸氢钠：分析纯，上海化学试剂有限公司；乙烯基硅油（粘度 1 000 mPa·s，乙烯基含量0.2%）及含氢硅油（粘度300 mPa·s、含氢量0.2%）：工业级，中蓝晨光化工研究院；气相法白炭黑：型号A200，德国DEGUSSA公司；DG-2000高功率超声分散仪：无锡德嘉电子有限责任公司；DHG-9057A电热恒温鼓风干燥箱、DZF-6210真空干燥箱。

（2）在附有回流冷凝管的三口烧瓶中，加入H2Pt-C16·6H20、2，4,6,8-四甲基-2,4,6,8-四乙烯基环四硅氧烷（V4）、C2H5OH及NaHCO 3，通入氮气，在60℃下加热搅拌回流 2 h，反应结束后，静置到室温，过滤，沉淀用乙醇洗涤，合并滤液及洗液，旋蒸去除溶剂后得铂-四甲基四乙烯基环四硅氧烷配合物催化剂。

2024年有机硅压敏胶市场分析报告摘要本文将对有机硅压敏胶市场进行全面分析，包括市场规模、市场趋势、竞争格局和发展前景等方面。

1. 引言有机硅压敏胶是一种特殊的胶粘剂产品，具有良好的黏附性和压敏性能。

它广泛应用于电子、医疗、汽车等领域。

本文将对有机硅压敏胶市场进行全面调研和分析。

2. 市场规模分析据统计数据显示，有机硅压敏胶市场在过去几年呈现稳定增长的趋势。

预计到2025年，有机硅压敏胶市场规模将达到xxx亿元。

该市场的增长主要受到电子行业的驱动，随着电子产品的不断普及和更新换代，有机硅压敏胶的需求也将不断增长。

3. 市场趋势分析3.1 电子行业的发展推动市场增长随着电子产品的日益普及和更新换代，有机硅压敏胶在电子行业中的应用需求不断增长。

特别是随着5G技术的普及，高性能电子产品的需求将进一步推动有机硅压敏胶市场的发展。

3.2 绿色环保成为市场发展趋势近年来，绿色环保已经成为市场发展的重要趋势。

消费者对于环保产品的需求不断增加，有机硅压敏胶在这方面具有优势，其环境友好、无毒无害的特点受到了广泛关注。

4. 竞争格局分析当前，有机硅压敏胶市场存在着激烈的竞争。

主要竞争者包括公司A、公司B和公司C等。

这些公司在产品质量、技术研发和服务等方面都具备一定的优势。

5. 发展前景分析有机硅压敏胶市场的发展前景向好。

随着电子行业的发展和绿色环保需求的增加，有机硅压敏胶市场将继续保持良好的增长势头。

同时，新技术的不断应用和创新将进一步推动市场的发展。

结论综上所述，有机硅压敏胶市场具有良好的发展前景。

随着电子行业的发展和环保意识的增强，有机硅压敏胶市场将在未来持续增长。

企业应抓住机遇，不断提升产品质量和技术创新，以在市场竞争中占据更大的份额。

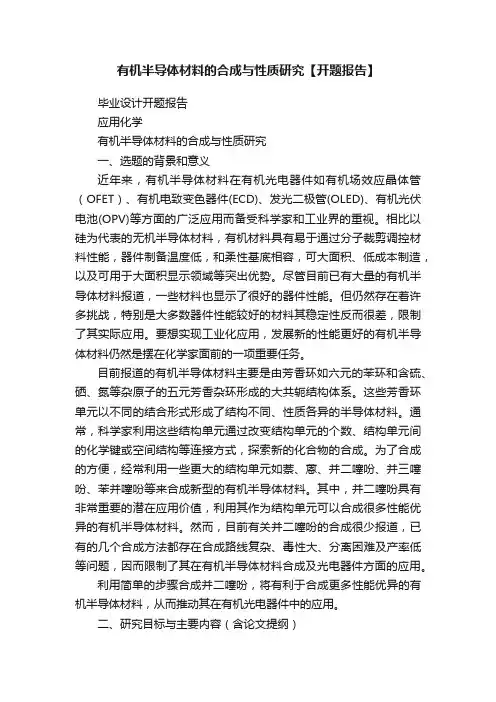

有机半导体材料的合成与性质研究【开题报告】毕业设计开题报告应用化学有机半导体材料的合成与性质研究一、选题的背景和意义近年来，有机半导体材料在有机光电器件如有机场效应晶体管（OFET）、有机电致变色器件(ECD)、发光二极管(OLED)、有机光伏电池(OPV)等方面的广泛应用而备受科学家和工业界的重视。

相比以硅为代表的无机半导体材料，有机材料具有易于通过分子裁剪调控材料性能，器件制备温度低，和柔性基底相容，可大面积、低成本制造，以及可用于大面积显示领域等突出优势。

尽管目前已有大量的有机半导体材料报道，一些材料也显示了很好的器件性能。

但仍然存在着许多挑战，特别是大多数器件性能较好的材料其稳定性反而很差，限制了其实际应用。

要想实现工业化应用，发展新的性能更好的有机半导体材料仍然是摆在化学家面前的一项重要任务。

目前报道的有机半导体材料主要是由芳香环如六元的苯环和含硫、硒、氮等杂原子的五元芳香杂环形成的大共轭结构体系。

这些芳香环单元以不同的结合形式形成了结构不同、性质各异的半导体材料。

通常，科学家利用这些结构单元通过改变结构单元的个数、结构单元间的化学键或空间结构等连接方式，探索新的化合物的合成。

为了合成的方便，经常利用一些更大的结构单元如萘、蒽、并二噻吩、并三噻吩、苯并噻吩等来合成新型的有机半导体材料。

其中，并二噻吩具有非常重要的潜在应用价值，利用其作为结构单元可以合成很多性能优异的有机半导体材料。

然而，目前有关并二噻吩的合成很少报道，已有的几个合成方法都存在合成路线复杂、毒性大、分离困难及产率低等问题，因而限制了其在有机半导体材料合成及光电器件方面的应用。

利用简单的步骤合成并二噻吩，将有利于合成更多性能优异的有机半导体材料，从而推动其在有机光电器件中的应用。

二、研究目标与主要内容（含论文提纲）研究目标：利用简单的三步反应合成并二噻吩。

研究内容：通过比较便宜的2-甲基-2-羟基-3-丁炔与2，3-二溴噻吩进行Sonogashira 交联偶合反应，得到带炔醇键的化合物，再在强碱作用下回流脱去端基得到炔化合物，进一步插硫关环得到并二噻吩。

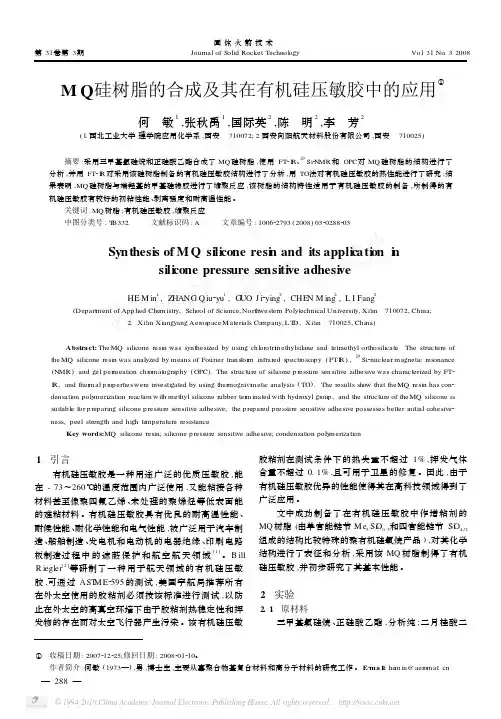

第31卷第3期固体火箭技术Journal of S olid Rocket Technol ogy Vol .31No .32008M Q 硅树脂的合成及其在有机硅压敏胶中的应用①何　敏1,张秋禹1,国际英2,陈　明2,李　芳2(1.西北工业大学理学院应用化学系,西安　710072;2.西安向阳航天材料股份有限公司,西安　710025) 摘要:采用三甲基氯硅烷和正硅酸乙酯合成了MQ 硅树脂,使用FT 2I R 、29Si 2NMR 和GPC 对MQ 硅树脂的结构进行了分析,并用FT 2I R 对采用该硅树脂制备的有机硅压敏胶结构进行了分析,用TG 法对有机硅压敏胶的热性能进行了研究;结果表明,MQ 硅树脂与端羟基的甲基硅橡胶进行了缩聚反应,该树脂的结构特性适用于有机硅压敏胶的制备,所制得的有机硅压敏胶有较好的初粘性能、剥离强度和耐高温性能。

关键词:MQ 树脂;有机硅压敏胶;缩聚反应中图分类号:T B332 文献标识码:A 文章编号:100622793(2008)0320288203Synthesis of M Q sili cone resi n and its appli cati on i nsili cone pressure sensiti ve adhesi veHE M in 1,Z HANG Q iu 2yu 1,G UO J i 2ying 2,CHE N M ing 2,L I Fang2(Depart m ent of App lied Chem istry,School of Science,North western Polytechnical University,Xi’an 710072,China;2.Xi’a n Xiangyang Aer os pace M aterials Company,LT D,Xi’an 710025,China )Abstract:The MQ silicone resin was synthesized by using chl or otri m ethylsilane and tetraethyl orthosilicate .The structure of the MQ silicone resin was analyzed by means of Fourier transf or m infrared s pectr oscopy (FTI R ),29Si 2nuclear magnetic res onance(NMR )and gel per meati on chr omat ography (GPC ).The structure of silicone p ressure sensitive adhesive was characterized by FT 2I R,and ther mal p r operties were investigated by using ther mogravi m etic analysis (TG ).The results show that theMQ resin has con 2densati on poly merizati on reacti on with methyl silicone rubber ter m inated with hydr oxyl gr oup,and the structure of the MQ silicone is suitable f or p reparing silicone p ressure sensitive adhesive;the p repared p ressure sensitive adhesive possesses better initial cohesive 2ness,peel strength and high te mperature resistance .Key words:MQ silicone resin;silicone p ressure sensitive adhesive;condensati on poly merizati on1　引言有机硅压敏胶是一种用途广泛的优质压敏胶,能在-73～260℃的温度范围内广泛使用,又能粘接各种材料甚至像聚四氟乙烯、未处理的聚烯烃等低表面能的难粘材料。

有机硅密封胶的制备方法有机硅密封胶是一种高温、耐老化和耐化学品侵蚀的密封材料，广泛应用于汽车、航空、建筑等领域。

本文将介绍有机硅密封胶的制备方法，包括材料准备、材料配比、制备过程和性能测试等方面。

材料准备：有机硅密封胶的主要成分是有机硅树脂、硬化剂和填充剂。

有机硅树脂是一种特殊的有机分子,是以硅为主链和类似于有机分支链的有机物链的高分子材料。

硬化剂是有机硅密封胶的固化剂，能够引发有机硅树脂发生交联反应，硬化成一种高分子结构。

填充剂的作用在于增加有机硅密封胶的密度和硬度。

材料配比：有机硅密封胶的材料配比需按照一定的比例进行，方能保证制备出符合要求的产品。

具体比例如下：有机硅树脂:硬化剂:填充剂=10:1:2制备过程：1.将10份有机硅树脂、1份硬化剂和2份填充剂分别放入不锈钢缸中混合搅拌。

2.将缸放入真空室中进行真空脱气处理，将缸内的空气和水分排出。

3.将内嵌了减速机的不锈钢缸拿出，通过旋转搅拌使材料混合均匀。

4.将混合均匀的有机硅密封胶放到模具中，进行烘干处理。

5.进行热定型，将模具放入高温炉中进行固化处理。

性能测试：在制备出有机硅密封胶后应进行各项性能测试，以确保产品质量达到标准要求。

测试的主要性能指标包括密度、硬度、拉伸强度、断裂延伸率和剪切强度等。

密度测试采用法阿克曼水银密度计进行，硬度测试采用杜氏硬度计进行，拉伸和剪切强度测试采用万能试验机进行。

总之，有机硅密封胶的材料配比和制备过程决定了其性能和使用寿命。

合理选择有机硅树脂、硬化剂和填充剂，正确执行制备过程，能够制备出质量稳定可靠的有机硅密封胶产品。

有机硅压敏胶_一_技术・讲座, 2019, 22(3) :179～182SI L I CONE MATER I A L有机硅压敏胶(一)黄文润(中蓝晨光化工研究院有限公司, 成都610041)摘要:介绍了有机硅压敏胶的特性、分类、组成、结构、硫化特性, 有机硅压敏胶的黏附性及评价方法, 以及改善有机硅压敏胶黏附性的方法。

关键词:硅橡胶, MQ 树脂, 压敏胶中图分类号:T Q43314+38 文献标识码:A 文章编号:1009-4369(2019) 03-0179-041 概述压敏胶是一类室温呈干状、具有干黏性和永久黏性的材料。

胶粘带是压敏胶的主要使用形式。

在手指或手掌轻压下, 黏附在基材表面; , 和丙烯酸酯类, 是现代生活、。

有机硅压敏胶(以下简称SiPS A ) 不仅像通用型有机压敏胶一样对金属、纸、玻璃、织物、塑料等表面有黏附性, 而且对聚四氟乙烯、硅橡胶制品等低能表面也有很好的黏附性, 是唯一能在-65～300℃(见表1) , 、; 、H 级电绝、线路基板波峰焊屏、耐低温胶带、医用胶带, 以及硅橡胶按键的粘接、有机硅剥离纸的搭接等不能使用有机压敏胶带的部位。

目前市场上的有机硅压敏胶按硫化体系可分为2大类:一类为20世纪70年代开发的过氧化物硫化型, 另一类为20世纪80年代开发的加成型。

新的硫化体系, 如光固化型、电子束固化型及室温硫化型等品种也在积极开发中。

表1 有机硅压敏胶与有机压敏胶的性能比较有机硅压敏胶项目加成反应型产品形态耐热温度/℃耐寒温度/℃耐化学药品性耐候性对氟塑料表面对有机硅表面硫化条件溶剂型300-65有机压敏胶丙烯酸酯类各种形态1500过氧化物硫化型溶剂型200-65橡胶类各种形态良好非常好强粘附中强粘附100℃(一段硫化)良好非常好强粘附强粘附180℃(二段硫化)不同品种有区别良好不粘不粘不同品种有区别不同品种有区别不好不粘不粘不同品种有区别2 有机硅压敏胶的组成质量比为1∶1～1∶15, 量之比为1∶100～1∶1000。

基乙烯基MQ 树脂(ViMQ)、二甲苯、庚烷、石油醚、过氧化苯甲酰(BPO)、过氧化双(4-甲基苯甲酰)(PMBP)。

试验仪器：电脑式剥离力试验机、斜面滚球法初粘性测试仪。

1.2 合成有机硅压敏胶按比例用二甲苯将ViMQ 树脂充分溶解，再与D4、α,ω-二羟基聚硅氧烷、庚烷、石油醚充分混合，升温至90～120℃，缓慢滴加二丁基二月桂酸锡的甲苯溶液，保温4h 后，让树脂冷却至常温。

制得的压敏胶呈微黄透明状粘稠液体，固含量60%±2%。

1.3 低剥离力有机硅压敏胶带制备取不同乙烯基含量的硅橡胶分别用二甲苯进行溶解，制成30%固含量的溶液。

用二甲苯将BPO 、PMBP 充分溶解，再与胶水、硅橡胶溶液混合均匀，经过搅拌、过滤、涂布、干燥、固化、收卷，制成低剥离有机硅压敏胶带。

1.4 性能测试180°剥离强度：按GB/T 2792—2014，采用电脑式剥离试验机测试；初粘性：按GB/T 4852—2002，采用斜面滚球法初粘性测试仪测试。

耐温性：将胶带裁成25mm ×200mm 样条，贴于铜箔表面，将制备好的试样置于鼓风干燥箱内，240℃×30min 后取出，冷却至常温后，撕开胶带观察钢板表面状况。

抗析出性：将胶带裁成25mm ×200mm 的样条，贴在玻璃表面，将制备好的试样置于在恒温恒湿箱中，85℃×85%RH ×168h 后取出，撕开胶带观察玻璃表面状况。

2 结果与讨论2.1 ViMQ树脂含量对压敏胶带性能的影响在不添加乙烯基硅橡胶的前提下，固定D4、α,ω-二羟基聚硅氧烷的用量(2:8)，调整ViMQ 树脂的比例，测试以6051-0.025mm 为基材的压敏胶带性能，结果见表3。

0 引言随着通讯电子、家电产品精致轻薄的发展趋势，内部各零部件也随之转型，例如PCB 板厚度已经降至0.2mm ，柔性FPC 也低至0.1mm ，这些连接件在进行焊接、热压过程中，需要用的耐高温低剥离力(100～200gf/25mm)压敏胶带进行表面保护。

压敏胶黏剂的研究进展与运用Document number：NOCG-YUNOO-BUYTT-UU986-1986UT《胶黏剂与涂料》课程论文（二零一五至二零一六学年度第一学期）论文题目：压敏胶黏剂的研究进展与应用姓名：学号：学院：年级专业：专业任课教师：完成日期：2015年11月9日制压敏胶黏剂的研究进展与运用摘要叙述了压敏胶粘剂在国内外的应用情况。

着重介绍了橡胶型、聚丙烯酸酯型压敏胶黏剂和有机硅型压敏胶的研究现状。

介绍了国内压敏胶的生产设备技术，指出了国内外的差距并阐述了其发展趋势。

关键词压敏胶，橡胶型压敏胶，丙烯酸酯压敏胶，热塑性弹性体型压敏胶，应用1.前言压敏胶粘剂是一类无需借助于溶剂或热，只需施加轻度压力，即可与被粘物粘合牢固的胶粘剂。

主要用于制造压敏胶带、胶粘片和压敏标签等。

由于使用方便，揭开后一般又不影响被粘物表面，因此用途非常广泛。

它是以长链聚合物为基料，加入增粘树脂和软化剂制得。

为了改善流动性能、提高内聚力、稳定性和抗氧化性，常需加入各种填充剂和防老化剂等压敏胶粘剂按原料可分为聚丙烯酸酯压敏胶粘剂、有机硅压敏胶粘剂和橡胶型压敏胶黏剂。

聚丙烯酸酯压敏胶粘剂应用最为广泛。

而聚丙烯酸酯压敏剂又可分为乳液型、溶剂型和热熔型等六种。

随着人们对环保的日益重视,环保型热熔压敏胶逐渐成为市场上最重要的压敏胶品种。

压敏胶粘剂与制品由于使用简便,功能提高,得到越来越广泛的应用。

1998年,美国、西欧、日本、中国及台湾地区等国家或地区的压敏胶粘剂的销售量估计1000千吨,大约占胶粘剂销售总量的14%,并以每年3%左右的速率持续增长。

2.聚丙烯酸酯压敏胶粘剂聚丙烯酸酯聚合物优点是耐候性、耐光性、耐油性和耐水性好,不存在相分离和迁移现象,涂膜无色透明;在医用领域也有广泛地应用。

按照不同类型分为乳液型、辐射固化型、热熔型、水溶胶型、溶剂型和再剥离型等6种。

乳液型乳液型压敏胶是压敏胶中产量最大、应用最广的品种,80%以上的相关文献中都涉及丙烯酸酯单体。
