无线控制器（WLC）配置1.无线控制器WLC的初始配置连接到WLC的console口，启动超级终端或其它终端软件，把com口属性设置还原为默认值（如下图），点确定应用配置回车进入命令行管理界面选择“5. Clear Configuration”，（注意：不同版本的选项顺序不同，要注意查看，而且该处停留时间较短，请及时选择操作序号），清除原有设置，并进行初始设置。

随后根据系统提示完成以下配置：Welcome to the Cisco Wizard Configuration ToolUse the '-' character to backup System Name [Cisco_40:4a:03]:Enter Administrative User Name (24 characters max): admin //管理员帐号和密码Enter Administrative Password (24 characters max): *****Re-enter Administrative Password: *****//掩码Management Interface VLAN Identifier (0 = untagged): 0 //指定vlan号，0表示WLC工作在vlan 0网段，该vlan 0网段相当于交换机的默认vlan网段，即相当于vlan 1网段。

Mobility/RF Group Name: wuxianNetwork Name (SSID):wuxian //设置初始wlanAllow Static IP Addresses [YES][no]: yes //允许手工配置IP地址Configure a RADIUS Server now? [YES][no]: noEnter Country Code list (enter 'help' for a list of countries) [US]: CN //选择中国区域CNEnable 802.11b Network [YES][no]: yesEnable 802.11a Network [YES][no]: yesEnable 802.11g Network [YES][no]: yes //开启802.11a,802.11b,802.11g协议Enable Auto-RF [YES][no]: yes //开启无线射频Configure a NTP server now? [YES][no]: noConfigure the system time now? [YES][no]: yesEnter the date in MM/DD/YY format: //月/日/年，时间设置......Configuration saved!Resetting system with new configuration...2.WLC的WEB网管设置2.1.登录WEB网管界面通过浏览器地址栏，点击login键，出现登录会话框。

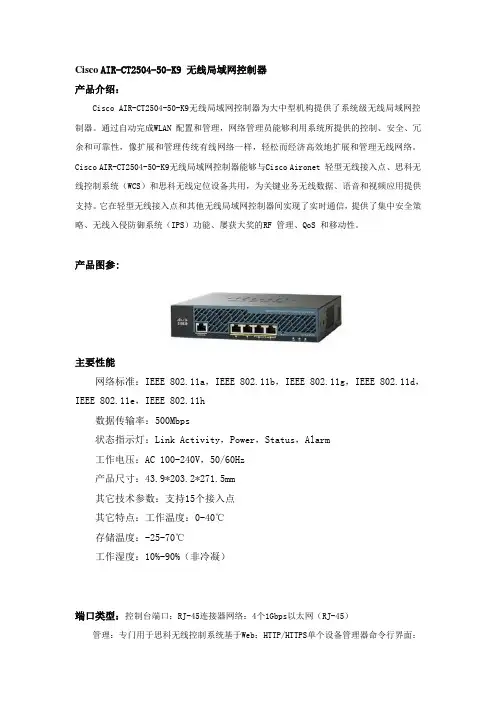

Cisco AIR-CT2504-50-K9无线局域网控制器产品介绍：Cisco AIR-CT2504-50-K9无线局域网控制器为大中型机构提供了系统级无线局域网控制器。

通过自动完成WLAN 配置和管理，网络管理员能够利用系统所提供的控制、安全、冗余和可靠性，像扩展和管理传统有线网络一样，轻松而经济高效地扩展和管理无线网络。

Cisco AIR-CT2504-50-K9无线局域网控制器能够与Cisco Aironet 轻型无线接入点、思科无线控制系统（WCS）和思科无线定位设备共用，为关键业务无线数据、语音和视频应用提供支持。

它在轻型无线接入点和其他无线局域网控制器间实现了实时通信，提供了集中安全策略、无线入侵防御系统（IPS）功能、屡获大奖的RF 管理、QoS 和移动性。

产品图参:主要性能网络标准：IEEE 802.11a，IEEE 802.11b，IEEE 802.11g，IEEE 802.11d，IEEE 802.11e，IEEE 802.11h数据传输率：500Mbps状态指示灯：Link Activity，Power，Status，Alarm工作电压：AC 100-240V，50/60Hz产品尺寸：43.9*203.2*271.5mm其它技术参数：支持15个接入点其它特点：工作温度：0-40℃存储温度：-25-70℃工作湿度：10%-90%（非冷凝）端口类型：控制台端口：RJ-45连接器网络：4个1Gbps以太网（RJ-45）管理：专门用于思科无线控制系统基于Web：HTTP/HTTPS单个设备管理器命令行界面：Telnet、安全外壳（SSH）协议、串行端口安全认证：UL 60950-1：第2版，EN 60950：2005管理：专门用于思科无线控制系统基于Web：HTTP/HTTPS单个设备管理器命令行界面：Telnet、安全外壳（SSH）协议、串行端口安全：WiFi保护接入（WPA）IEEE 802.11i（WPA2, RSN）RFC 1321 MD5信息—摘要算法RFC 1851 ESP三重DES转换RFC 2104 HMAC：用于信息验证的密钥散列RFC 2246 TLS协议1.0版本RFC 2401互联网协议安全架构ESP和AH中的RFC 2403 HMAC-MD5-96ESP和AH中的RFC 2404 HMAC-SHA-1-96RFC 2405 ESP DES-CBC密码算法，采用Explicit IVRFC 2406 IP封装安全有效负载（ESP）RFC 2407针对ISAKMP的解释RFC 2408 ISAKMPRFC 2409 IKERFC 2451 ESP CBC —模式密码算法RFC 3280互联网X.509 PKI证书和CRL档案RFC 3602 AES-CBC密码算法及其与IPsec的搭配使用RFC 3686使用AES计数器模式和IPsec ESPRFC 4347数据报传输层安全RFC 4346 TLS协议1.1版本Cisco Aironet 1242 无线接入点产品介绍：Cisco Aironet 1242AG利用思科统一无线网络的无线射频管理和网络管理特性简化了部署，能够将有线网络中的安全性、可扩展性、可靠性、易部署性和可管理性扩展到无线局域网中。

第 10 页
第10页/共32页
网络设置-VLAN虚接口
VLAN虚接口需和VLAN配置结合使用，设定的VFI中的IP地址为设备的WAN口 地址(VLAN 虚接口是与VLAN一一对应的，一个VLAN ID只能对应一个虚接口地 址，反之亦然。) 可以定义多个虚接口（目前最多是8个），每个虚接口拥有不同的VLAN号，不 同的IP地址
第7页
第7页/共32页
基本配置
在此页面可以查看设备的主机名以及设置系统时间
第8页
第8页/共32页
网络设置-瘦AP端口设定
瘦AP端口可设定AC的LAN口地址,可以按照现网中的设备进行规划。设置好瘦 AP端口的IP地址、子网掩码，瘦AP通过这个地址与AC通信，即这个地址要写在 瘦AP的无线交换机地址中 ,瘦AP通过这个地址与无线交换机通信。 （DHCP方 式时为自动获取）。
第 24 页
第24页/共32页
管理-远程控制管理
网管相关配置如下：
• 可以布置两个以上的AC，所有的瘦AP均匀分布在这些AC上。设置其 中一台为主设备(Master），其他设备为从设备(Slaver），构成主/从 架构，可以在主设备上进行集中管理。主设备模式设置成主，主交换机 IP设置成主AC 地址。从设备模式设置成从，从设备主交换机IP地址也 设置成主设备地址。主从设备的WAN口IP地址要设置成同一网段。
第22页/共32页
管理-更新固件
在 更 新 固 件 页 面 可 对 设 备 的 软 件 版 本 进 行 更 新 ：
第 23 页
第23页/共32页
管理-备份/恢复设定
此 配 置 项 可 备 份 设 备 的 配 置 文 件 、 把 设 备 升 级 到 指 定 的 配 置 以 及 恢 复 出 厂 配 置 ：

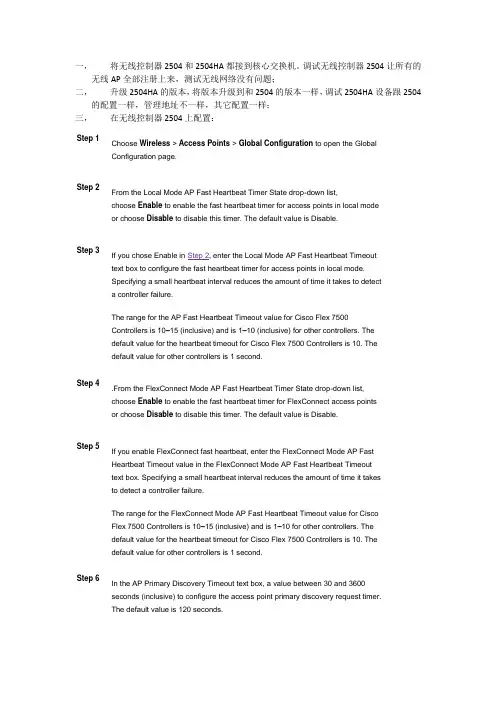

一，将无线控制器2504和2504HA都接到核心交换机。
