电液伺服万能试验机工作原理及检验应用分析线材质量检验以及质量数据分析，对于线材企业来说是必不可少的。
它是提高线材质量的重要手段。
文章结合实际，介绍了电液伺服万能试验机的工作原理，及其在线材力学性能检验中的应用，供参考。
标签：电液伺服万能试验机；工作原理；拉伸试验；弯曲试验1.万能试验机的优点试验空间合理，安装调整方便；采用高精度负荷传感器和高精度光电编码器测活塞位移，准确度高；试验方案简单灵活，易得到理想的试验结果；选用优质液压元件，确保系统长期、稳定运行；具有超载、限位、超温、超电压等多种保护功能，安全可靠；负荷全程不分档，性能更为优越[1]。
2.试验机的工作原理电液伺服万能试验机是机电一体化产品，主要由机械部分、液压动力单元、测控系统、计算机数据处理系统、试验结果输出等部分组成。
2.1机械部分机械部分主要由主机、试样夹持装置、防护装置、温度控制装置等部分组成。
主机是试验机的基础，包括一些基础结构件、传动部分、液压执行元件。
基础结构件包括底座、主油缸、试台、上下横梁、光杠等。
传动部分用于调整试验空间，包括丝杠螺母副、链条传动部分、减速机等。
液压执行元件包括主油缸和小活塞组件，主油缸是试验力的来源，小活塞组件提供拉伸试验时的初始夹紧功能[2]。
主机的工作原理是：底座的两侧孔内分别装两根丝杠，丝杠可在底座内转动，但不能轴向移动，传动螺母固定在下横梁上，底座上装有减速机，减速机通过链轮驱动丝杠转动，进而使下横梁上下移动，目的是调整试验空间。
底座中央的孔内装有主油缸组件，活塞上端固定负荷传感器，负荷传感器上端安装试台，试台的4个角上装有4根光杠，光杠的顶端支撑着横梁。
如下页图1、图2所示，下横梁和底座组成一个框架。
试台、光杠、上横梁组成另一个框架。
在试台与下横梁之间装压缩夹具。
在上下横梁上装拉伸夹具，拉伸夹具的原理是两个对称斜面构成楔形夹紧，小活塞组件提供初始夹紧力。
主油缸注入高压油时，通过负荷传感器驱动试台、光杠、上横梁组成的框架向上运动。
WEW-600D微机屏显式液压万能试验机简介1、主要用途与适用范围本试验机利用液压施加试验力，送回油阀控制试验过程，试验数据准确可靠。
为了保证试验机的试验力读数有较高的准确性，本机采用油压传感器测力，经放大处理后，屏幕显示试验力、力峰值,加荷速率。
油源位于控制柜下部，内装有双流量变压柱塞泵，由电机带动运转。
夹紧系统主要液压自动控制，操作更方便，安全可靠。
主要用于金属和非金属的拉伸、压缩、弯曲、剪切等试验。
可广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门。
是生产、科研和教学等行业要求的一种理想的试验机。
其设计依据是标准：GB/T3159—2010《液压式万能试验机》。
油缸活塞间隙密封，摩擦力最小，示值稳定，重复性高。
钳口夹持方式为液压夹紧，夹持更牢，降低了操作强度。
2、主要规格、技术参数和技术指标3、结构特征与工作原理微机屏显式液压万能试验机是由主机、油源以及计算机显示部分组成。
3.1、主机主机由底座（内装主工作油缸）、试台、上下横梁、夹持部分、丝杠、立柱等组成。
试台和上横梁通过立柱连接成一个刚性框架，试台和主工作活塞通过螺钉连接。
这样，就形成两个工作空间，即：上横梁和下横梁组成的拉伸空间；下横梁和试台组成的压缩空间。
拉伸空间与压缩空间的调整是通过下横梁的上下移动实现的。
下横梁移动是电机（0.55kW）经减速器、链传动机构、丝杠副完成的。
上钳口座与下钳口座之间为拉伸区域。
钳口座内装有钳口，通过更换不同的钳口可以夹持不同的试样进行试验。
油缸和活塞是主机的主要部分。
它们的接触表面经过精密加工，并保持一定的配合间隙和适当的油膜。
因此在使用时应注意油的清洁，不使油内含有杂质、铁屑等，随油通过油泵、油阀、油管等进入油缸内，损坏油缸及活塞的接触表面，进而影响试验的准确度。
主机主要具有以下特点：主机主要具有以下特点：* 主机采用丝杠传动实现横梁升降，传动平稳，移动速度快，便于快速调整试验空间；* 高刚性横梁设计，设计负荷70吨不变形。
微机屏显液压万能试验机使用说明书一、微机屏显液压万能试验机主要用途:WEW系列微机屏显液压万能试验机主要用于金属材料、塑料、混凝土、水泥等金属非金属材料的拉伸、压缩、弯曲和剪切试验。
增加简单附件，可完成胶带、链条、钢丝绳、电焊条及各种构件的力学性能试验。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、性能优势：1.本系列试验机符合GB228的要求，采用Windows9x操作系统为工作平台。
能够自动处理数据（数据处理点包括最大力点，上、下屈服点，规定非比例应力点，规定总伸长应力点，屈服点伸长率，最大力下的总伸长率，断后伸长率，断面收缩率等），处理数据满足《GB228-2002金属材料拉伸试验方法》2.微机屏幕显示，负荷及变形自动标定，试验量程自动无冲击转换.3.液压加荷、油缸下置式主机结构、油压传感器测力、计算机屏幕显示，钳口夹持部分分液压夹紧与手动夹紧两种，操作简便，增加附具可拓展试验范围，试验力精度一级。
4.主机采用丝杠传动实现横梁升降，传动平稳，移动速度快，便于快速调整试验空间；5.钳口选用特殊材料经专门工艺处理，不滑移，不崩牙，安全方便。
三、微机屏显液压万能试验机工作条件1、在室温10℃~35℃范围内2、相对湿度≤80%3、周围无振动、无腐蚀性介质和无较强电磁干扰的环境中5、在稳固的基础上正确安装四、微机屏显液压万能试验机技术参数:型号WEW-300B WEW-600B WEW-1000B最大试验力（kN）3006001000试验力测量放大器衰减倍数1、2、5、10、四档试验力准确度每档满量程的20%起示值优于±1%变形测量放大器衰减倍数1、2、5、10、四档变形测量准确度在引伸计满量程的2%--100%范围内，优于±0.5%拉伸钳口最大间距（包括活塞行程）620mm620mm860mm扁试样夹持厚度（mm）0～15圆试样夹持直径（mm）13--4013--4020--60压缩空间距离（mm）0～5800～5800～820工作活塞行程（mm）150mm150mm250mm上下压板尺寸170×170mm170×170mm205×205mm弯曲试验支辊间距100—500mm100—450mm100—500mm拉压空间两支柱间距≥450mm≥450mm≥600mm台板最大上升速度≥70mm/min移动横梁最大升降速度≥300mm/min五、微机屏显液压万能试验机结构组成与工作原理1、屏显部分屏显部分具体请参考随本说明书附带的MaxTest使用手册。
WDW-100微机控制电子式万能试验机WDW-100D微机控制电子式万能试验机，在使用本机前，请认真阅读《使用说明书》，在充分理解后，方可开机使用，请您爱护本机，正确使用，以便使该机永远保持较高的精度和良好运行状态。
1 主要用途、适用范围WDW-100D微机控制电子式万能试验广泛用于金属和非金属的拉、压、弯等力学性能试验。
适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。
2 主要技术指标最大试验力：100kN；试验力准确度：±1%；试验力测量范围：1kN～100kN，全程自动换档；变形测量精度：在测量范围内，示值相对误差±1%；位移测量精度：±0.5%；速度范围：0.05mm/min～500mm/min，无级调速；速度准确度：±1%；最大拉伸行程：600mm；最大压缩行程：600mm；试验空间宽度：485mm；外形尺寸（宽×长×高）：916×650×1940mm；主机重量：800Kg；电源：1.5KW 单相220V；拉伸与压缩：主机结构为双试验空间，上空间为拉伸空间，下空间为压缩、弯曲空间。
3 工作条件3.1 室温10―35℃。
3.2 相对湿度≤80%。
3.3 周围无振动，无腐蚀性介质，无强磁场干扰。
3.4 电源电压波动不超过额定电压的±10%。
3.5 在稳固的基础上水平安装，水平度不大于0.2/1000。
4 结构特征与工作原理4.1结构特征：（见附图1）该试验机由三部分组成：加力部分、动力驱动部分、测力和记录、处理部分。
主机与辅具构成试验机的加力框架，主机工作台下的交流伺服电机、交流伺服系统、减速系统构成动力驱动系统，控制器、测控软件、PC机和打印机构成试验机的控制、数据处理及打印系统。

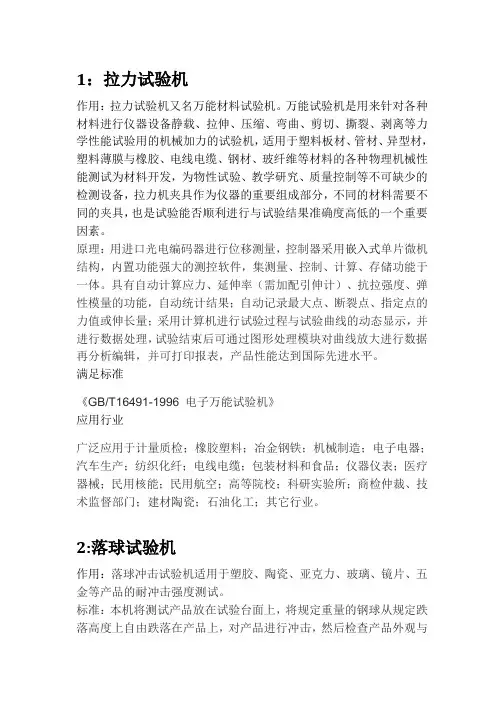

1：拉力试验机作用：拉力试验机又名万能材料试验机。
万能试验机是用来针对各种材料进行仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异型材，塑料薄膜与橡胶、电线电缆、钢材、玻纤维等材料的各种物理机械性能测试为材料开发，为物性试验、教学研究、质量控制等不可缺少的检测设备，拉力机夹具作为仪器的重要组成部分，不同的材料需要不同的夹具，也是试验能否顺利进行与试验结果准确度高低的一个重要因素。
原理：用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。
具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；自动记录最大点、断裂点、指定点的力值或伸长量；采用计算机进行试验过程与试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表，产品性能达到国际先进水平。
满足标准《GB/T16491-1996 电子万能试验机》应用行业广泛应用于计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。
2:落球试验机作用：落球冲击试验机适用于塑胶、陶瓷、亚克力、玻璃、镜片、五金等产品的耐冲击强度测试。
标准：本机将测试产品放在试验台面上，将规定重量的钢球从规定跌落高度上自由跌落在产品上，对产品进行冲击，然后检查产品外观与各方面性能。
本装置根据《GB/T9962-1998建筑用安全玻璃材料-安全玻璃性能规X和试验方法》之《6.10落球冲击剥离性能方法》而设计，满足建筑用安全夹层冲击测试要求。
可靠性测试标准：JIS R3205:1989、ISO/DIS125421 12543-6:1997 AS/NZS2208:1996、GB/T9962-1999。

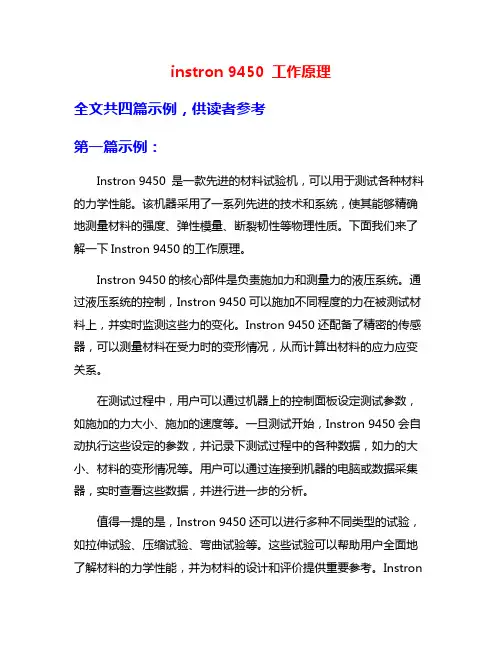

instron 9450 工作原理全文共四篇示例，供读者参考第一篇示例：Instron 9450 是一款先进的材料试验机，可以用于测试各种材料的力学性能。
该机器采用了一系列先进的技术和系统，使其能够精确地测量材料的强度、弹性模量、断裂韧性等物理性质。
下面我们来了解一下Instron 9450的工作原理。
Instron 9450的核心部件是负责施加力和测量力的液压系统。
通过液压系统的控制，Instron 9450可以施加不同程度的力在被测试材料上，并实时监测这些力的变化。
Instron 9450还配备了精密的传感器，可以测量材料在受力时的变形情况，从而计算出材料的应力应变关系。
在测试过程中，用户可以通过机器上的控制面板设定测试参数，如施加的力大小、施加的速度等。
一旦测试开始，Instron 9450会自动执行这些设定的参数，并记录下测试过程中的各种数据，如力的大小、材料的变形情况等。
用户可以通过连接到机器的电脑或数据采集器，实时查看这些数据，并进行进一步的分析。
值得一提的是，Instron 9450还可以进行多种不同类型的试验，如拉伸试验、压缩试验、弯曲试验等。
这些试验可以帮助用户全面地了解材料的力学性能，并为材料的设计和评价提供重要参考。
Instron9450的工作原理虽然复杂，但是用户使用起来非常方便，并且具有高度的可靠性和精度。
Instron 9450是一款功能强大的材料试验机，具有精密的测试系统和先进的控制技术。
通过不断地优化和更新，Instron 9450可以满足各种不同材料的测试需求，为科研机构和制造企业提供可靠的数据支持。
希望通过本文的介绍，读者对Instron 9450的工作原理有了更深入的了解，为相关领域的研究和发展提供参考。
第二篇示例：Instron 9450 是一款高精度材料力学测试仪器，其工作原理基于力学原理和电子控制技术。
本文将详细介绍Instron 9450 的工作原理，帮助读者更好地理解这款先进的测试设备。
万能试验机报告1. 引言万能试验机是一种广泛应用于材料力学性能测试的设备，它可以进行拉伸、压缩、弯曲、剪切等多种力学试验。
本报告旨在对万能试验机的原理、使用方法和应用进行简要介绍。
2. 原理万能试验机的工作原理基于力学原理和材料特性。
通过施加不同的载荷和应力状态，可以测试材料的各种力学性能，如强度、延伸率、弹性模量等。
3. 使用方法为了确保准确和可重复的测试结果，万能试验机的使用需要注意以下几个方面：3.1 样品准备在进行测试之前，需要精心准备样品。
样品应符合标准尺寸，并且在测试过程中不应发生松散、裂纹等问题。
3.2 试验参数设置根据测试要求，设置合适的试验参数。
这些参数包括载荷大小、变形速率、应力状态等。
合理的参数设置可以保证测试结果的准确性。
3.3 试验过程将样品安装在试验机上，并确保恰当的夹持。
在进行测试之前，应进行预应力以确保试验开始时加载的准确性。
在试验过程中需要密切观察样品的变形情况，并记录相关数据。
3.4 数据分析测试结束后，需要对所得数据进行分析和处理。
这包括计算材料的各种力学性能参数，并绘制相应的曲线和图表。
4. 应用万能试验机在材料科学、机械制造、航天航空等领域有着广泛的应用。
它可以测试金属、塑料、橡胶、纤维等各种材料的性能，并对产品的质量进行评估。
4.1 材料工程在材料工程领域，万能试验机可以评估材料的强度、韧性、脆性等性能，为材料选择和产品设计提供依据。
4.2 汽车工业在汽车工业中，万能试验机用于测试汽车元件的强度和可靠性。
比如，可以测试车身结构的拉伸强度、刚度等性能指标。
4.3 医疗器械在医疗器械领域，万能试验机可以测试医用材料的性能，如人工关节的韧性、耐磨性等。
这对于材料的选择和人工关节的设计具有重要意义。
4.4 航空航天在航空航天领域，万能试验机可以测试航空材料的性能，如飞机机翼的材料强度、耐久性等。
这有助于提高航空器的安全性和可靠性。
5. 结论万能试验机是一种重要的材料测试设备，广泛应用于材料力学性能测试。

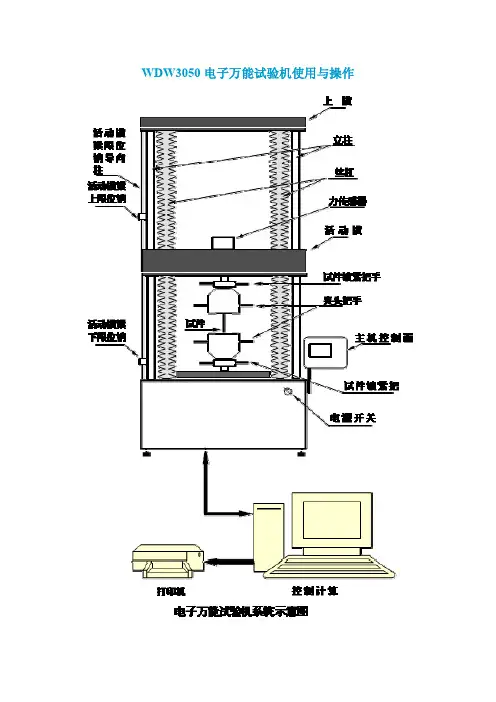

WDW3050电子万能试验机使用与操作一．电子万能试验机组成：电子万能试验机主要由主机和控制计算机、打印机组成。
主机是试验机的重要部分。
原理：主机的动力源是一个电动机，通过减速装置和丝杠带动活动横梁向上或向下运动，使试件产生拉伸或压缩变形。
安装在活动横梁上的力传感器测量试件变形过程中的力值，即载荷值；同时，丝杠的转动带动主机内部一个光电编码器，通过控制器换算成活动横梁的位移值。
力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”。
活动横梁的移动速度可以通过控制面板的操作键控制：F3键增加速度；F4键减小速度。
活动横梁的移动方向由控制面板上的方向键控制：▲键向上运动（试件拉伸）；▼键向下运动（试件压缩）；■键停止。
活动横梁的位移值可以近似表示试件的变形，但精确的变形测试要用变形传感器（又称引伸计）。
将引伸计固定在试件上，可以测量引伸计标距范围内的变形量，精确到0.001mm ，控制面板的液晶显示屏上显示“变形”。
所有操作和参数显示也可以在控制计算机上进行。
试验机的立柱、上横梁和主机箱组成刚性框架结构，可以保证试验机足够的刚度。
限位销用于活动横梁的移动限位，当活动横梁碰触限位销时将自动停机。
限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故，是实验过程中的保护措施。
二．电子万能试验机操作1．开机与关机顺时针转动主机上的电源开关锁钥匙，主机加电。
同时，控制器自检，这时控制面板的液晶显示屏上显示“系统自检，请稍后．．．”。
自检完成后显示屏显示如图，试验机进入正常工作状态。
关机时，将电源开关锁钥匙逆时针转动，主机自动断电。
！急停开关：主机座上的红色按钮。
当工作中出现操作失误，或控制器锁死，致使控制面板上的按钮失效时，按下急停开关。
这时，主机进入断电保护状态，钥匙开关也不能使主机加电。
待故障排除后，逆时针转动急停开关后放松，按钮自动弹起，主机方可进行正常加电操作。
济南鑫光试验机制造有限公司WDW-100A型微机控制电子万能试验机技术方案书技术说明一、设备型号： WDW-100A型（含功能附件）数量：1套二、设备名称：微机控制电子万能试验机三、设备图片：四、产品的制造和检验标准1.GB/T16491—1996《电子式万能试验机》；2.GB2611—92《试验机通用技术要求》；3. GB/T6825.1-2002 《静单轴试验机的检验第1 部分：拉力和（或）压力试验机测力系统的检验与校准》。
4、GB/T9370《扭转试验机技术条件》5、GB2611《试验机通用技术要求》6、 GB/T12160-2002《单轴试验用引伸计的规定》五、适用的试验方法标准1.GB/T228-2002《金属材料室温拉伸试验方法》2.GB/T7314-2005《金属材料室温压缩试验方法》3.GB/T14452-1993《金属材料弯曲力学性能试验方法》4.GB/T8653-1988《金属杨氏模量、弦线模量、切线模量和泊松比试验方法》5、GB/T10128《金属室温扭转试验方法》六、应用范围WDW-100A型试验机主要用于金属材料和非金属材料的拉伸、压缩、弯曲扭转、拉 - 扭、压 - 扭等常规性能试验；测量R P、R t、R eH、R eL、R m、E、抗扭强度τ b、上屈服点τsu、下屈服点τsl等扭转性能参数。
如果配备扭转计还可测量切变模量G、规定非比例扭转应力τp、最大非比例切应变γp 等性能参数。
七、设备主要技术指标1、最大试验力： 100kN；2、试验力测量范围：(0.5～100)kN ；3、试验力准确度：优于示值的±0.5%；4、横梁位移测量：分辨力≥0.001 mm；- 2 -济南鑫光试验机制造有限公司6、横梁速度范围： 0.001 mm/min ～500 mm/min ，无级调速、任意设定；7、有效拉伸空间：800mm；8、试验空间宽度：400MM9、传动系统：带轮差级传动，涨紧力≥1Kg,无间隙。
目次1 主要用途与适用范围 (1)2主要技术指标 (1)3 工作条件 (1)4 结构特征与工作原理 (2)4.1试验机外观结构 (2)4.2工作原理 (2)5 安装与调整 (3)6 使用与操作 (4)7 维护与保养 (5)8常见故障及其排除方法 (6)9附电气原理图 (6)承蒙您选用WDW-20D型微机控制电子式万能试验机，本公司深表感谢。
在使用本机前，请认真阅读《使用说明书》，在充分理解后，方可开机使用，请您爱护本机，正确使用，以便使该机永远保持较高的精度和良好运行状态。
1 主要用途与适用范围该机广泛用于金属和非金属的拉伸、压缩、弯曲等力学性能试验。
适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。
2 主要技术指标最大试验力：20kN；试验力准确度：±1%；试验力测量范围：200N～20kN，全程自动换档；位移测量精度：±0.5%；速度范围：0.05mm/min～500mm/min，无级调速；速度准确度：±1%；最大拉伸行程：700mm；最大压缩行程：700mm；试验空间宽度：370mm；外形尺寸（宽×长×高）：720×500×1680mm；主机重量：400Kg；电源：1KW 单相220V；拉伸与压缩：主机结构为双试验空间，上空间为拉伸空间，下空间为压缩、弯曲空间。
3 工作条件3.1 室温10―35℃。
3.2 相对湿度≤80%。
3.3 周围无振动，无腐蚀性介质，无强磁场干扰。
3.4 电源电压波动不超过额定电压的±10%。
3.5 在稳固的基础上水平安装，水平度不大于0.2/1000。
步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。
万能材料试验机操作规程模版万能材料试验机操作规程模板（____字）第一章总则第一条为规范万能材料试验机的操作、维护及安全管理工作，确保试验机的正常运行，保障试验人员的人身安全和设备的安全，特制定本操作规程。
第二条本操作规程适用于所有使用万能材料试验机进行材料力学性能试验的实验室和试验人员。
第二章试验机的结构及工作原理第三条试验机的结构包括：底座、工作台、工作台升降装置、压力传感器、液压系统、电控系统等。
第四条试验机的工作原理是通过液压系统提供力，并将力传递到试样上，测量产生的应力并计算力学性能数据。
第三章试验机的操作规程第五条进行试验前，首先需要检查试验机的各个部件是否正常，确保其没有损坏或者漏气等情况发生。
第六条进行试验前，需要根据试验要求选择合适的夹具，同时要确认试样装夹是否牢固。
第七条进行试验前，需要根据试验要求设置试验参数，包括：加载速度、试验方式、采集频率等。
第八条进行试验前，需要将试验机调整到合适位置，并进行试验机的校准工作。
第九条进行试验时，操作人员必须戴上相应的安全防护用品，确保自身的安全。
第十条进行试验时，操作人员应保持专注，不得进行其他无关活动。
第四章试验结果的处理与记录第十一条进行试验后，需要对试验结果进行处理，并将结果及时记录。
第十二条试验结果处理的主要内容包括：计算试样的力学性能指标、绘制试验曲线图、分析试验结果等。
第十三条试验结果记录的内容应包括：试样的材料和尺寸、试验环境条件、试验结果、试验机的使用情况等。
第十四条试验结果记录应做到清晰、准确，并保存在指定的位置，以备查阅和分析。
第五章试验机的维护及安全管理第十五条试验机的维护工作包括：定期检查、清洁、润滑、调整等。
第十六条试验机的安全管理工作包括：设立安全操作规程、做好试验现场的安全标识和警示，进行安全教育等。
第十七条试验机的定期检查应包括：试验机结构部件、液压系统、电控系统等各个方面。
第十八条试验机的清洁工作应保持试验机的表面清洁，避免灰尘等污物进入试验机内部。
发放号：生效日期:编制:审批:一、试验原理和目的：原理：由已知能量的摆锤一次冲击垂直固定成悬臂梁的试样，测量试样破坏时所吸收的能量。
目的是测试各种材料在使用范围内的韧性和脆性二、设备名称：万能材料实验机（Universalmaterialtester）三、设备规格：厂商：ZWICK精度：±0・5%TestingLoad四•适用标准ISO180ASTM256GB/T1843四、试验前的准备1.检查仪器外壳是否可靠接地2.选取合适的试样，试样硬厚度均匀，表面光洁平整无气泡无机械损伤及杂质等，试样在开始前应放置至少24小时，或视具体情况而定3•根据试样的冲击韧性，选用适当的能量摆锤，应使试样断裂所消耗的能量在摆锤中储存的能量10%-90%,本机所采用摆锤的能量为5.5J4•在试验前使摆锤处于铅垂位置，目视即可，如不重合，应先进行调试，在测试前用游标卡尺测量实验的宽度及厚度（缺口试验测试其宽度及缺口处厚度）6•每次测试至少五根样条并且在试验前应消除摩擦系数，具体方法如下：如屏幕显示控制面板此摩擦系数手形按钮摩擦系数调整如下：1点击第三个△,第三个按键会出现Calibration校准（阴影覆盖所示）菜单,然后按OK键选择Friction摩擦（阴影覆盖所示）菜单,继续按OK键，然后选择ASTM256（阴影覆盖所示）按OK键，空击，消除摩擦系数。
五.试验1•在试验前已经消除摩擦系数，再次确认是否摩擦系数为零2•将摆锤扬起160度后，并使之固定，然后将试样放置在夹具内（注意试样缺口中部应与夹具中心线平行，并保证每次具有相同的夹持力），上海锦湖日丽塑料有限公司然后双手同时敲击手形按钮（如上图），并且读取控制面板上的能量数字3实验数据处理：3.1ASTM 标准计算方法无缺口试样悬臂梁冲击应按下式计算 a=E*1O0O/hm(J/M) 缺口试样悬臂梁冲击应按下式进行计算a=E*1000/h nn(J/M) a -悬臂梁冲击强度，m(j/m) E-破坏试样所吸收并修正的能量 (J) h —试样厚度(mm ) hn —试样缺口处剩余厚度 (mm)GB.ISO 标准计算方法无缺口悬臂梁冲击强度按下式计算 a=E*1000/bd缺口悬臂梁冲击强度按下式计算a k =E k *1000/bd k式中：a —无缺口试样冲击强度(KJ/m m) E —试样断裂吸收的已校准的能量J b —试样宽度 mm d —试样厚度mm a k缺口试样冲击强度kKJ/mm E K 缺口试样断裂时吸收的已校准的能量jK —d k —缺口试样的缺口处剩余厚度 mm4试验结果应以计算结果的算术平均值表示5, 特殊情况特殊处理，如作低温冲击，首先进行样条预处理，然后方法同上6, 如需测量GB.ISO 应更夹具，测试方法同ASTM,如需不同的能量，则应更换摆锤六：注意事项1使用前应检查摆杆，摆体等联接螺钉是否有松动。
附录一液压式万能材料试验机材料试验机是测定材料力学性能的主要设备。
常用的材料试验机有拉力试验机、压力试验机、扭转试验机、冲击试验机、疲劳试验机等，能兼作拉伸、压缩、弯曲等多种试验的试验机称为万能材料试验机，简称万能机。
供静力试验用的普通万能材料试验机，按其传递荷载的原理可分为液压式和机械式两类。
现以国产WE系列为例，介绍液压万能机。
其外观见图F1-1，结构简图见图F1-2。
下面分别介绍其加载系统和测力系统。
图F1-1 WE型液压万能机外观一、加载系统在底座1上由两根固定立柱2和固定横梁3组成承载框架。
工作油缸4固定于框架上。
在工作油缸的活塞5上，支承着由上横梁6、活动立柱7和活动平台8组成的活动框架。
当油泵16开动时，油液通过送油阀门17，经送油管18进入工作油缸，把活塞5连同活动平台8一同顶起。
这样，如把试样安装于上夹头9和下夹头12之间，由于下夹头固定，上夹头随活动平台上升，试样将受到拉伸。
若把试样置放于两个承压垫板11之间，或将受弯试件置放于两个弯曲支座10上，则因固定横梁不动而活动平台上升，试样将分别受到压缩或弯曲。
此外，试验开始前如欲调整上、下夹头之间的距离，则可开动电机14，驱动螺杆13，便可使下夹头12上升或下降。
但电机14不能用来给试样施加压力。
二、测力系统加载时，开动油泵电机，打开送油阀17，油泵把油液送入工作油缸4顶起工作活塞5给试样加载；同时，油液经回油管19及测力油管21（这时回油阀20是关闭的，油液不能流回油箱），进入测力油缸22，压迫测力活塞23，使它带动拉杆24向下移动，从而迫使摆杆26和摆锤25联同推杆27绕支点偏转。
推杆偏转时，推动齿杆28作水平移动，于是驱动示力度盘的指针齿轮，使示力指针29绕（即拉示力指针旋转的角度与测力油缸活塞上的总压力的中心旋转。
30示力度盘．所受拉力）成正比。
因为测力油缸和工作油缸中油压压强相同，两个油缸活杆24。
这样，示力指针的转角便与工作油缸活塞塞上的总压力成正比（活塞面积之比）上的总压力，亦即试样所受载荷成正比。

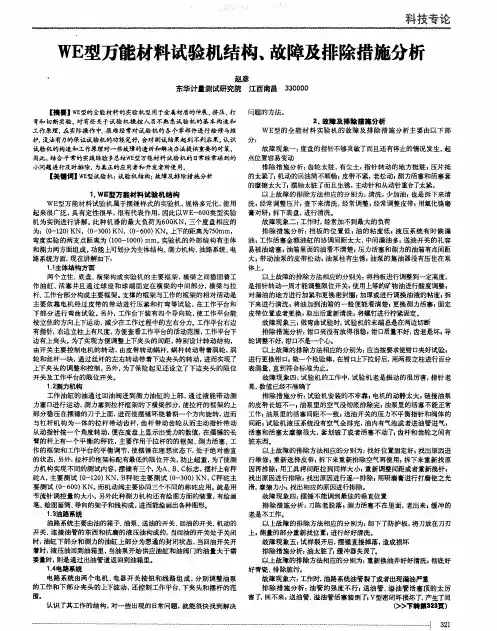

一.概述WE-300B型液压式万能试验机用于金属材料的拉伸、压缩、剪切和弯曲试验，配上合适的夹具，也可做混凝土、砖石等非金属材料的抗压试验，是科研单位、冶金和机械制造厂、质检站和大专院校的必备设备。
本产品执行标准：GB/T 3159-92 《液压式万能试验机》。
二.主要技术参数1、最大载荷300kN2、试验机级别(示值精度) 一级(±1%)3、测力分度值0- 60kN 0.2 kN/小格0- 150kN 0.5kN/小格0-300kN 1.0 kN/小格4、拉伸夹头间最大距离（包括活塞行程）700 mm5、上下压力板间最大距离（包括活塞行程）700 mm6、活塞最大行程150 mm7、圆试样夹持范围(Φ5～Φ32)mm8、扁试样夹持范围(0～25)mm9、活塞上升速度(0-50)mm/min10、外形尺寸主机(820×550×1960)mm测力机(1200×750×1800)mm11、重量主机约1800kg测力系统约500kg三.结构与原理本机由主机和测力系统两部分组成，两者通过高压软管联接。
1、主机（图一）主要有底座(12)、工作台(11)、立柱(7)、丝杠(9)、移动横梁(6)以及上横梁(1)组成。
其中移动横梁上部安装有下钳口(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2)，工作台、上横梁通过两根立柱连接,构成一刚性框架。
工作台（11）与活塞连接,随着活塞一起上下移动。
移动横梁（6）通过传动螺母连接在丝杠（9）上，随着丝杠的转动而作上下运动。
丝杠的驱动机构由驱动电机、链轮、链条组成。
驱动电机通过链条传动使两根丝杠同步转动。
当高压油泵向油缸内供油，活塞上升，带动工作台向上运动，从而进行试样的拉伸、剪切试验和抗压试验。
拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。
2、测力系统采用液压摆锤测力机构（图二），它与示值机构一起组成测力系统。
建筑结构试验第一章一、结构试验的任务结构试验是一门试验科学土木工程结构试验是一项科学实践性很强的活动，是研究和发展结构新材料、新体系、新工艺以及探索结构设计新理论的重要手段。
同时，也可通过试验对具体结构作出正确的技术结论。
实践性: 结构设计过程中，工程技术人员必须掌握在各种作用下结构的实际工作状态，了解结构构件的承载力、刚度、受力性能以及实际所具有的安全储备。
1）传统的理论计算方法；2）结构试验应力分析方法。
电子计算机技术的应用1）数学模型方法计算分析技术；2）计算机控制的结构试验技术。
结构试验主要内容1）工程结构静力试验和动力试验的加载模拟技术；2）工程结构变形参数的量测技术；3）试验数据的采集、信号分析及处理技术；4）对试验对象作出科学的技术评价或理论分析。
结构试验的任务工程结构试验的任务就是在结构物或试验对象（实物或模型）上，利用设备仪器为工具，采用各种实验技术为手段，在荷载（重力、机械扰动力、地震作用、风力……）或其他因素（温度、变形）作用下，通过量测与结构工作性能有关的各种参数（变形、挠度、应变、振幅、频率……），从强度（稳定性）、刚度和抗裂性以及结构实际破坏形态来判断结构的实际工作性能，估计结构的承载能力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。
二、工程结构试验的目的科学研究性试验目的：验证结构设计的某一理论，或验证各种科学的判断、推理、假设及概念的正确性，或者是为了创造某种新型结构体系及其计算理论。
对象：对象即试件，具体结构或抽象模型。
研究问题：1）验证结构计算理论的假定。
2）为制订设计规范提供依据。
3）为发展和推广新结构、新材料与新工艺提供实践经验。
生产鉴定性试验目的：检验结构构件是否符合结构设计规范及施工验收规范的要求，并对检验结果作出技术结论。
对象：一般是真实的结构或构件。
应用：1）检验结构的质量，说明工程的可靠性。
2）检验构件或部件的结构性能，判定构件的设计及制作质量。
万能试验机系统结构原理
铂鉴万能试验机能对橡胶、塑料、纺织物、电线电缆、复合材料、
皮革、防水卷材、无纺布、土工布、纸张等非金属材料及金属丝、金
属箔、金属板材和金属棒材等进行拉伸、压缩、弯曲、剥离、剪切等
多项力学性能测试，有测量范围宽、精度高、响应快等特点，并可对
试验数据进行实时显示记录、打印。铂鉴万能试验机广泛应用于质量
监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等领域。
尽管铂鉴万能试验机作为试验室中最常用的力学检测仪器，用途
十分广泛，我们还须明确万能试验机的工作原理是什么，以及万能试
验机系统结构组成。
一、铂鉴万能试验机的控制系统
顾名思义，就是控制试验机运作的系统，人们通过操作台可以控
制试验机的运作，通过显示屏可以获知试验机的状态及各项试验参
数，若设备连接电脑，也可以由电脑实现各项功能并进行数据处理分
析、试验结果打印。铂鉴试验机同电脑之间的通信一般都是使用RS232
串行通信方式，它通过计算机的串口进行通信，此技术比较成熟、可
靠，使用方便。
二、铂鉴万能试验机的驱动系统
主要是用于试验机的横梁移动，其工作原理是由伺服系统控制电
机，电机经过减速箱等一系列传动机构带动丝杆转动，从而达到控制
横梁移动的目的。通过改变电机的转速，可以改变横梁的移动速度。
三、铂鉴万能试验机的测量系统
1、横梁位移测量
其原理同变形测量大致相同，都是通过测量光电编码器的输出脉
冲数来获得横梁的位移量。
2、力值测量
通过力量传感器、信号放大器和数据处理系统来实现测量，最常
用的力量传感器是应变片式传感器。所谓应变片式传感器，就是由应
变片、弹性元件和补偿元件、防护罩、接线插座、加载件组成，能将
某种机械量变成电量输出的器件。应变片式的拉、压力传感器国内外
种类繁多，主要有筒状的、轮辐式的、S双连孔型的、十字梁式等传
感器。
3、形变测量
形变测量装置上有两个夹头，经过一系列传动机构与装在测量装
置顶部的光电编码器连在一起，当两夹头间的距离发生变化时，带动
光电编码器的轴旋转，光电编码器就会有脉冲信号输出。再由处理器
对此信号进行处理，就可以得出试样的变形量。
