电线电缆及端子

接线端子的原理及应用1. 接线端子的基本概念接线端子是一种用来连接电线和设备的连接器，它能够提供电流传输和机械强度支持。

接线端子的主要功能是将多个电线连接在一起，以便实现电气电子设备的正常工作。

它可以分为多种类型，例如插拔式接线端子、固定式接线端子等。

接线端子的工作原理是通过电线与接线端子的连接，形成物理固定连接和电气连接，从而实现电流的传输和信号的传递。

2. 接线端子的原理接线端子的原理是基于电子电路中的导线连接和信号传输的原理。

它通过金属导体的导电性能，将电流从一条电线传输到另一条电线上，实现电气设备的正常工作。

接线端子通常由金属材料制成，例如铜、铝等，这些材料具有良好的导电和导热性能，能够提供低电阻的电气连接。

3. 接线端子的应用接线端子广泛应用于各种电气设备和电子设备中，例如电力系统、电子仪表、通信设备、自动化控制设备等。

它们提供了安全可靠的电气连接，保证了设备的正常运行。

下面是一些接线端子的常见应用场景：•电力系统：接线端子在电力系统中起着重要作用。

它们用于连接变压器、断路器、电容器等设备的输入输出端子，实现电流的传输和分配。

•电子仪表：在电子仪表中，接线端子被用来连接传感器、显示器、微处理器等设备，实现电信号的传输和数据的处理。

•通信设备：接线端子在通信设备中起到连接电缆和设备的作用，保证信号的传输质量和稳定性。

•自动化控制设备：在自动化控制设备中，接线端子用于连接传感器、执行器、控制器等设备，实现信号的采集和控制。

4. 接线端子的特点接线端子具有以下几个特点：•安全可靠：接线端子提供了安全可靠的电气连接，减少了电线故障和短路的风险。

•方便快捷：接线端子采用插拔式设计，使得电线的连接和拆卸更加便捷，节省了时间和人力成本。

•灵活可扩展：接线端子可以连接多条电线，实现电气设备的灵活扩展和连接。

•耐高温高压：接线端子通常采用高温耐压材料制成，能够在高温和高压环境下稳定工作。

5. 接线端子的选型和安装在选择和安装接线端子时需要考虑以下几个因素：1.电流和电压：根据电气设备的要求，选择合适的接线端子，满足设备的电流和电压需求。

武汉虹信通信技术有限责任公司版本号D/00 修改记录1 目的为确保研发中心各产品部在产品开发过程中，正确地选择电源线和接插件端子，减少设计错误，提高工作效率。

2 适用范围适用于研发中心各产品部在产品开发过程中电源线与接插件端子的选型。

3 选用规定3.1 产品设备外部电源线线色选用规定a)标准配置：交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。

直流：-48V电源线——蓝色；+24V电源线——红色；工作地线——黑色；保护地线——黄绿色。

b)非标准配置：如客户有特别要求，按照客户要求配置。

3.2 产品设备内部电源线线色的选用规定交流：L线（火线）——棕色；N线（零线，工作地线）——蓝色；保护地线——黄绿色。

直流：+12V(+9V、-48V) ——蓝色；+24V（+27V、＋28V、＋32V）——红色；-5V——黄色；工作地线——黑色；保护地线——黄绿色。

模块内部跳线：正极——棕色；负极——蓝色。

3.3 电源线线型选用规定电源线线型选择依据导线内通过的电流，要求用电设备长期正常运行状态下的工作电流小于或等于导线允许通过的正常电流。

线型与电流的对应关系见表1。

表1 电源线线型与允许通过电流的对应关系3.4 产品设备外部电源线线型的选用规定交流供电：按照设备工作所通过电流大小，选用三芯护套电源线3*0.75 mm2或3*1.5 mm2等；直流-48V或+24V供电：按照设备工作所通过电流大小，选用二芯护套线RVV 2*0.75 mm2、RVV 2*1.5 mm2、RVV 2*2.5 mm2、RVV 2*4 mm2等。

电流与导线截面积对应关系参看本规定的3.3条。

3.5用于压接导线的端子选用规定3.5.1 管型接插端子（GTVE）管型接插端子如图1所示。

图1管型接插端子示意图管型接插端子型号、规格见表2。

表2 管型接插端子型号、规格多股导线压接可参考以下压接方式：红色CE015010端子可以压接2*0.2 mm2；蓝色CE025010端子可以压接0.75 mm2+0.5 mm2、1.5 mm2+0.2 mm2；LT2-15008端子可以压接0.75 mm2+1.5 mm2。

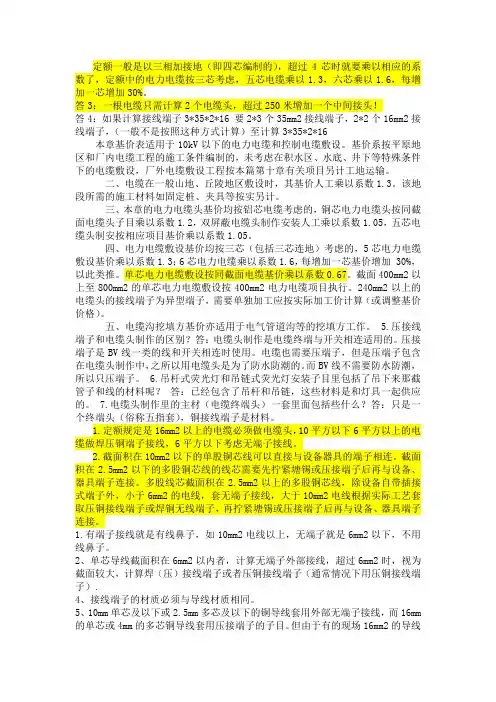

定额一般是以三相加接地（即四芯编制的），超过4芯时就要乘以相应的系数了，定额中的电力电缆按三芯考虑，五芯电缆乘以1.3，六芯乘以1.6，每增加一芯增加30%。

答3：一根电缆只需计算2个电缆头，超过250米增加一个中间接头！答4：如果计算接线端子3*35*2*16 要2*3个35mm2接线端子，2*2个16mm2接线端子，（一般不是按照这种方式计算）至计算3*35*2*16本章基价表适用于10kV以下的电力电缆和控制电缆敷设。

基价系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本篇第十章有关项目另计工地运输。

二、电缆在一般山地、丘陵地区敷设时，其基价人工乘以系数1.3。

该地段所需的施工材料如固定桩、夹具等按实另计。

三、本章的电力电缆头基价均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头子目乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05，五芯电缆头制安按相应项目基价乘以系数1.05。

四、电力电缆敷设基价均按三芯（包括三芯连地）考虑的，5芯电力电缆敷设基价乘以系数1.3；6芯电力电缆乘以系数1.6，每增加一芯基价增加 30%，以此类推。

单芯电力电缆敷设按同截面电缆基价乘以系数0.67。

截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行。

240mm2以上的电缆头的接线端子为异型端子，需要单独加工应按实际加工价计算（或调整基价价格）。

五、电缆沟挖填方基价亦适用于电气管道沟等的挖填方工作。

5.压接线端子和电缆头制作的区别？答：电缆头制作是电缆终端与开关相连适用的。

压接端子是BV线一类的线和开关相连时使用。

电缆也需要压端子，但是压端子包含在电缆头制作中，之所以用电缆头是为了防水防潮的。

而BV线不需要防水防潮，所以只压端子。

6.吊杆式荧光灯和吊链式荧光灯安装子目里包括了吊下来那截管子和线的材料呢？答：已经包含了吊杆和吊链，这些材料是和灯具一起供应的。

端子排接线原理
端子排接线是一种常见的电气连接方式，用于将多个电线或电缆连接到一起，并提供电力或信号传输的功能。

它通常由一条金属导线或导轨组成，具有多个插孔或螺纹孔，用于插入或连接电线。

在进行端子排接线时，首先需要确认电源是否已经切断，以确保安全。

然后，根据连接需求，选择适当的端子排，并将其安装在合适的位置上。

安装时需确保排桥的两侧插座插座的位置和槽的对齐。

接下来，根据电路的设计或连接要求，将电线的绝缘层去除，将导线的裸露部分插入端子排中的插孔或拧入螺纹孔中。

在插入电线时，需要注意保持连接良好，确保导线与端子之间紧密接触。

对于某些端子排，可能需要使用螺丝或螺母来固定电线，以确保连接的稳定性。

此外，还可以使用绝缘套管或终端套管来保护裸露的导线，防止触摸到其他插孔或外部导体，从而避免出现短路或其他安全隐患。

完成所有电线的插入后，需要检查所有连接点是否牢固，是否有松动或接触不良的情况。

可以用手轻轻拉动电线，确认连接牢固性。

如果有任何问题，需要及时进行调整或更换。

最后，接通电源，进行必要的测试和验证，确保整个端子排接线连接正常，能够正常传导电力或信号。

总的来说，端子排接线过程中要确保安全、连接良好，并做好适当的保护措施，以确保稳定和可靠的电气连接。
