电缆终端头和压接铜接线端子区别

电力电缆的接头分终端头和中间头:终端头就是电缆的始端和终端,即两个头.中间头是敷设中间的接头,有图纸的按图纸算,没有图纸的按实际算或每250m一个中间头算.还有就是转弯,有几个弯多长时应设中间头,请自己查阅.电缆要伸出接头盒两端600mm～700mm电缆的预留长度有规定电缆敷设时应留有附加长度：1. 在有周期性振动的易振场所，使电缆敷设在波浪状或留有伸缩节。

2. 终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。

这部分附加长度，可按GB50217《电力工程电缆设计规范》附录E计。

3. 35kV及以上电压电缆蛇形敷设时的弯曲状影响增加量。

关于房地产住宅电气施工的个人体会房地产住宅系统的好坏，不仅关系到小区用电的安全可靠，而且影响房地产工程项目的投资规模。

目前住宅供电设计有国家规范，也有各省市地方规范和供电系统的行业规范。

针对当地住宅供电特点及相关规范要求结合个人的实际工作，与大家分享一些个人体会。

目前昆明地区一个住宅小区供电系统，由于各种原因通常会有五个设计单位参与设计：10KV 变电所由供电局设计；煤气由煤气公司设计；建筑内部由建筑设计院设计；水泵房是自来水公司设计；景观供电由景观公司设计。

由于各设计单位的施工图设计时间不同步，经常会由于沟通不够无法互相配合，从而造成施工过程中供电系统出现不少问题，现场更改及返工较多，同时使房地产供电工程造成经济损失。

以下就是个人的一些具体体会：1、给排水、煤气、排烟等专业图纸与电气专业的配合。

出现问题最多的是厨房和卫生间的管线与开关、插座有冲突，破坏预埋的电管。

煤气公司要求开关、插座与煤气立管的水平位置不得小于0.3m。

2、给排水、煤气、电气室外综合管网的施工协调问题各专业在做室外综合管网时应相互协调走向，标高。

通过交通道路时，应加强保护，避免管损坏穿线困难。

3、设计院在设计时不知道该小区是否供电局批准“一户一表”计费或高供高计。

两种计费方式不同，电气系统图接线方式就不同。

电缆终端头和压接铜接线端子区别
1、电缆终端头的制作安装分为电力电缆终端头制作安装或控制电缆终端头制作安装，无论电缆规格截面积大小，凡是按照电缆终端头制作安装的施工工艺进行了电缆终端头制作安装的，都应该套电缆终端头制作安装的定额子目，此时是不能再计算压接铜接线端子的，因为电缆终端头制作安装的定额子目内包含了接线端子。

2、凡是电缆终端头没有按照施工工艺进行终端头制作安装的，而只是剥出电缆导线端头压接线端子时，则不能按照电缆终端头计算，而只能按照压接线端子计算套项。

3、凡是电线的端头在配电箱柜内端子才能计算压接线端子或者有端子、无端子外部接线的相关套项。

再就是一般10mm2及以上截面积规格的导线端头按照压接线端子计算套项；而6mm2及以下截面积规格的导线端头则是按照有端子或者无端子外部接线进行计算套项的。

第 1 页共 1 页。

定额一般是以三相加接地（即四芯编制的），超过4芯时就要乘以相应的系数了，定额中的电力电缆按三芯考虑，五芯电缆乘以1.3，六芯乘以1.6，每增加一芯增加30%。

答3：一根电缆只需计算2个电缆头，超过250米增加一个中间接头！答4：如果计算接线端子3*35*2*16 要2*3个35mm2接线端子，2*2个16mm2接线端子，（一般不是按照这种方式计算）至计算3*35*2*16本章基价表适用于10kV以下的电力电缆和控制电缆敷设。

基价系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本篇第十章有关项目另计工地运输。

二、电缆在一般山地、丘陵地区敷设时，其基价人工乘以系数1.3。

该地段所需的施工材料如固定桩、夹具等按实另计。

三、本章的电力电缆头基价均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头子目乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05，五芯电缆头制安按相应项目基价乘以系数1.05。

四、电力电缆敷设基价均按三芯（包括三芯连地）考虑的，5芯电力电缆敷设基价乘以系数1.3；6芯电力电缆乘以系数1.6，每增加一芯基价增加 30%，以此类推。

单芯电力电缆敷设按同截面电缆基价乘以系数0.67。

截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行。

240mm2以上的电缆头的接线端子为异型端子，需要单独加工应按实际加工价计算（或调整基价价格）。

五、电缆沟挖填方基价亦适用于电气管道沟等的挖填方工作。

5.压接线端子和电缆头制作的区别？答：电缆头制作是电缆终端与开关相连适用的。

压接端子是BV线一类的线和开关相连时使用。

电缆也需要压端子，但是压端子包含在电缆头制作中，之所以用电缆头是为了防水防潮的。

而BV线不需要防水防潮，所以只压端子。

6.吊杆式荧光灯和吊链式荧光灯安装子目里包括了吊下来那截管子和线的材料呢？答：已经包含了吊杆和吊链，这些材料是和灯具一起供应的。

一、关于电气安装工程中，铜芯电缆终端头在什么情况下需要计算，是不是按照电缆截面尺寸来划分？工程量如何计算？在哪种情况下按电缆头计算，什么情况下按压铜接线端子计算？答：铜芯电缆头是根据制作的工艺来确定的，它的工艺分为：干包式、浇注式热缩式。

但有时电缆头仅仅只做简单的压接，此时就不可套用电缆头制作，而应按压铜接线端子计算。

国标图集看一下，上面有各种工艺的介绍及说明。

实际施工时与图集上可能有区别，但可以大概分出来是那种工艺。

在电缆的两端与盘柜相接的时候需要计算铜芯电缆终端头，是按照电缆截面尺寸来划分套定额，一根电缆两个终端头。

中间头按每250m计1个,预算时一般不计,发生时按实签证.电缆头的计量一般是指电缆进箱柜的电缆头，是按电缆的截面划分的，划分原则是以最大单芯截面积为准。

二、在套用座式大便器安装定额子目中是否包括角阀的价格。

在套用洗脸盆安装定额子目中是否包括角阀和水龙头安装，角阀和水龙头的价格是否也已径包括在里面？答：每个地方定额都有特色，其实不管是哪个地方的定额，你应该对你所用的定额子目构成有个了解，看看里面的工料机构成及消耗量，你就会对你提出的问题一目了然啦。

三、7芯控制电缆穿管敷设能套用35平方以下的电力电缆的定额吗？答：在电气设备安装工程中，对控制电缆有专门的列项，按照电缆的芯数不同以每100m计量的。

而电力电缆是区别电缆有效截面积以100m计量。

虽然定额对他们的工作内容一样，但是基价差别比较大。

不是很清楚tianfeng09所说的7芯电缆具体是怎么表示的，从你说套用35mm2以下我猜想是7×2×2.5的控制电缆了。

如果是这样的话，以内蒙2004年定额为例：我要套用2--669：14芯以下的控制电缆，基价是178.11元/100m。

如果按照铜芯电力电缆套就是2--615：35mm2以下电力电缆，其基价是313.98元/100m了。

电缆一般都很长再加上取费，那么他们的差别就很大了四、不知道这个大家是不是容易漏：给排水的管件（主要是存水弯、检查口、落水漏斗等），这些定额无消耗量，同时又没有对应子目（计价办法是按照实际个数及单价计入分部分项内）？答：检查口是不能套用子目的，包含在定额子目内，存水弯要分情况，有定额子目的，落水斗需要借用土建定额的。

图一某接线箱接线示意图如图一所示，下边的小型空气开关采用导线截面均为6mm2，应套用无端子外部接线，当然事实上这种家用的小型空气开关接线端子已经结成在空气开关里边了（详见图二家用小型空气开关构造详图中的第④个构造），因此无需套用有端子子目。

图一中左上的断路器（最大的那个断路器）采用的是压铜接线端子，导线截面为35mm2，从图中明显可以看到接线端子外露，其所套用的定额子目（压铜接线端子导线截面≤35mm2）定额工作内容为：削线头、套绝缘管、压接头、包缠绝缘带。

图二家用小型空气开关构造详图图三DT系列铜接线端子三、特别注意如图一所示，应当注意导线接在零线排和地线排上时候的接线端子在进行端子数量计算的时候不要忘了。

四、定额解释设备安装定额包括屏、柜、台、箱设备本体及其辅助设备安装，即：标签框、光字牌、信号灯、附加电阻、连接片等。

定额不包括支架制作与安装、二次喷漆及喷字、设备干燥、焊（压）接线端子、端子板外部（二次）接线、基础槽（角）钢制作与安装、设备上开孔。

（对此解释：该句意思是配电箱本身是不包含端子板的外部接线的）接线端子定额只适用于导线，电力电缆终端头制作安装定额中包括压接线端子，控制电缆终端头制作安装定额中包括终端头制作及接线至端子板。

不得重复计算。

（对此解释：本句的意思是对于室内配电箱及一般楼于的低压配电箱主要采用压铜接线端子子目，包括其室内电缆同样采用该类子目，而对于高压配电箱或者变电所出线则一般采用配电、输电电缆敷设中的“电力电缆头制作安装”相应子目，不得与端子外部接线重复计算。

）五、习题1、户内接线箱有两股出线，WL1:照明BV3*2.5,WL2:插座BV3*4.怎么套端子接线，套几个?答复：关于电气安装工程中的无端子外部接线是指配电箱柜或者接线箱内的导线端头。

根据所提到的户内配电箱出线的2个回路中:照明回路BV-3*2.5的应该计算2.5m㎡的3个头;另一个插座回路BV-3*4MM2的应该计算4m㎡的3个头。

电缆头预留规范篇一：电缆敷设预留长度序号项目预留长度(附加) 1 电缆敷设驰度、波形弯度、交叉 2.5%按电缆全长计算 2 电缆进入建筑物 2.0m 3 电缆进入沟内或吊架时引上(下)预留 1.5m 4 变电所进线、出线 1.5m 5 电力电缆终端头 1.5m 6 电缆中间接头盒两端各留 2.0m 7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸 8 高压开关柜及低压配电盘、箱 2.0m 9 电缆至电动机 0.5m从电机接线盒起算 10 厂用变压器 3.0m从地坪起算 11 电缆绕过梁柱等按实计算按被绕物的断面情况计算增加长度 12 电梯电缆与电缆架固定点每处0.5m规范电缆敷设因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度计算规则，电缆与设备连接、电缆接头等必要的预留长度计算规则。

篇二：线、电缆进箱预留长度及各解释线、电缆进箱预留长度及各解释发布:seoer20 Jun1、电线是管长+箱半周长电缆是管长+箱半周长+1.5电缆敷设预留长度5、电力电缆终端头 1.5米7、电缆进控制屏、保护屏及模拟盘等高+宽进入高压柜、低压配电柜预留2m 低压柜高度一般是高1.6m，宽0.8m 2200*1600*800 电缆预留柜 800*2200*600或1000*2200*800进入控制箱、模拟盘预留高+宽电缆头到底要不要？我的理解是既然进箱子需要加电缆头，这个预留量就应该有至电机 1.5m电缆敷设的附加长度序号项目预留长度（附加）说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上（下）预留1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修与量最小值6 电缆中间接头盒两端各留2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况而定加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值具体情况具体分析，我都没给过，施工单位也没要过,实际情况进柜算半周长已经足够了。

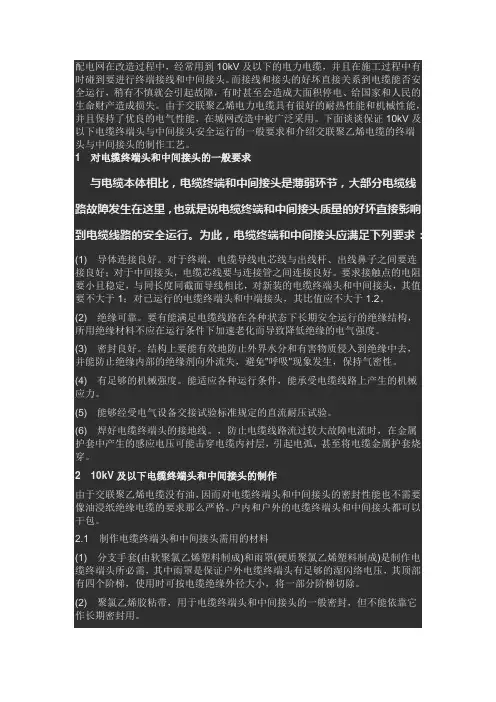

电缆头的制作方法户内电缆头有很多种，包括户内干包式、热缩式、纸绝缘浇注式的等等。

但一般的低压配电工程中用到的就是干包式和热缩式的。

干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等，用人工直接缠绕，电缆芯线上没有附加的保护。

热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等，都是用酒精喷灯热缩的，先缩管，再缩手套、相色管、压接线端子。

实际当中就没有预分支电缆头的说法，预分支电缆都是成品，根据层高及分支的长度由厂家加工的，运抵现场直接吊装即可，其电缆头和普通的电缆头做法一样，没什么区别的。

电缆分支处的包头不是现场加工的，现场也无法加工。

干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头。

浇注式电缆头一般用在高压电缆头、用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头。

热缩式电缆头一般用在高低压电缆头、用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头。

冷缩电缆头制作工艺在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。

冷缩电缆头优点：现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。

尤其对于防爆车间及管廊架等不宜动火的地方，冷缩电缆头完全取代了热缩电缆头。

冷缩方式适用于10～35kV三芯电缆终端头的制作。

其工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

冷缩电缆头制作步骤：剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。

1、剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。

准确名称应该就是:有端子外部接线;无端子外部接线;、焊、压接线端子。

有端子外部接线:线头需要有接线端子,一般就是锡焊,然后与端子板连接。

无端子外部接线:线头没有接线端子,直接与端子板连接。

、以上两种定额子目适用于2、5~6mm2导线施工。

焊、压接线端子:定额子目适用于10mm2以上导线、电缆施工。

什么情况下套用“端子板外部接线”定额配电箱就是组装得,不就是成套安装时,可以算,有些地方得卫生间局部等电位也按“端子板外部接线”好,这个在预算中间都就是需要套用得,这个定额分为有端子与无端子外部接线分别适用于多芯导线与单芯导线。

您可以查瞧一下定额得工作内容中间没有导线进入配电箱以后得压接过程,10平方以上得套用焊接、压接端子线得定额,10平方一下得套用有端子与无端子得接线定额。

现在得空开都就是插接式得,把空开得螺丝拧开,把先插入,拧拧紧螺丝即可,因此无需计算无端子外部接线,当线超过10mm2时候可以记取压铜接线端子1、压铜端子与焊铜端子分别什么时候套用？比如:BV-4*10 需要4个接线端子吗？套压铜还就是焊铜？BV-4*16呢？回答;BV-4*10 需要4个接线端子,一般采用压铜端子。

2、电缆就是一定要做电缆头吗？那么同时做不做接线端子？比如:yjv-4*95需要8个电缆头？那么还做接线端子吗？就是不就是电缆只套电缆头子目,不套压(焊)接线端子子目？回答;电缆只套电缆头子目,不套压(焊)接线端子子目,电缆头子目中包括接线端子得安装。

3、因为成套配电箱没有端子板,所以照明线路BV2*2、5与插座线路BV3*4就是不就是应该套无端子外部接线？回答;有端子就是指软线或多股线,无端子就是指硬线。

4、管内配线=图示尺寸+预留长度,那么进入成套配电箱时就是不就是要另外计算盘柜配线？回答;不计算盘柜配线。

1、压铜端子与焊铜端子分别什么时候套用？比如:BV-4*10 需要4个接线端子吗？套压铜还就是焊铜？BV-4*16呢？答:小于10mm2多股铜芯线采用焊铜接线端子,大于等于10mm2一般采用压铜接线端子、依题意BV-4*10与BV-4*16采用压铜线接线端子、2、电缆就是一定要做电缆头吗？那么同时做不做接线端子？答:电缆一定要做电缆头,再套定额时因做电缆头时工作内容含有做接线端子,所以不用再套接线端子得制作安装、3、因为成套配电箱没有端子板,所以照明线路BV2*2、5与插座线路BV3*4就是不就是应该套无端子外部接线？比如:BV2*2、5有2个无端子外部接线,BV3*4有3个无端子外部接线？答:在套用成套配电箱时,辅材中含接线端子,已包括接线端子,不需在套无端子外部接线、4、管内配线=图示尺寸+预留长度,那么进入成套配电箱时就是不就是要另外计算盘柜配线？=盘柜半周长*股数？答:管内配线=图示尺寸+预留长度,进入成套配电箱时不需计算盘柜配线1、有端子接线就就是有线鼻子,如10mm电线以上,无端子就就是6mm以下,不用线鼻子。

电源与节能电缆终端连接器与接线铜排接触电阻分析王科早赵忠强中邮通建设咨询有限公司摘要：在数据中心配套工程建设中，多种原因会造成元器件的连接固定点达不到标准规范要求，留下安全事故隐患 本研究在分析电缆与铜排接触部分等效电路的基础上，指出造成等效电阻增加的原因，并给出相应防控措施: 关键词：电缆；电压；电流；等效电阻0引言在数据中心配套工程建设中，存在大量的电源电缆与设 备铜排的连接固定，涉及到设备铜排、电缆成端的铜鼻子、固定螺丝、垫片（含弹簧垫片）等=在项目实施中.多种原 因会造成上述元器件在型号、规格上存在一定差异，使得连 接固定点时常达不到标准规范要求，留下安全事故隐患。

有 的连接固定不紧、接触电阻太大，在大电流通过时，因接触 电阻较大而造成局部发热量不断增加，如果不及时采取措施，就会引发固定点打火、烧毁，更加严重的还可能引发机房火灾 事故。

本研究在分析电缆与铜排接触部分等效电路的基础上，指出造成等效电阻增加的原因，并给出防控措施，以供参考。

1规范要求在〈〈通信电源设备安装T.程验收规范X GB51199-2016 )中，明确要求“接线端子与线缆应匹配”（3.3.2条）、“电源线 与设备的连接应符合下列规定：……连接器尺寸与导线线径 应吻合，压（焊）接牢固；连接器与设备的接触部分应平整；线缆与铜排之间的距离符合要求”（3.3.8条）。

具体而言有以下几个要求：（I )电源线接线端子与电缆规格相匹配；（2 )连接器（铜鼻子）尺寸与导线线径应吻合；（3 )连接器与设 备的接触部分应平整；（4 )连接器与设备的接触部分应压（焊）接牢固。

在通信机房电源设备中，其负载是机柜中的服务器、传 输/交换设备、用户其他设备，负载电流较大，电缆的工作电流、T.作温度在《电力工程电缆设计规范》（GB 50217-2018)附 录C中有明确要求，电缆缆芯的持续工作电流限制在最高T.作温度70T；条件下，超出这个温度的限制，电缆的T.作特性 将发生变化。

精心整理定额一般是以三相加接地（即四芯编制的），超过4芯时就要乘以相应的系数了，定额中的电力电缆按三芯考虑，五芯电缆乘以1.3，六芯乘以1.6，每增加一芯增加30%。

答3：一根电缆只需计算2个电缆头，超过250米增加一个中间接头！
答4：如果计算接线端子3*35*2*16要2*3个35mm2接线端子，2*2个16mm2接线端子，（一般不是按照这种方式计算）至计算3*35*2*16
本章基价表适用于10kV以下的电力电缆和控制电缆敷设。

基价系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本篇第十章有关项目另计工地运输。
