钢结构设计复习资料2

1.不悔梦归处，只恨太匆匆。 2.有些人错过了，永远无法在回到从前;有些人即使遇到了，永远都无法在一起，这些都是一种刻骨铭心的痛! 3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。 4.方茴说：“可能人总有点什么事，是想忘也忘不了的。” 5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

1.“噢，居然有土龙肉，给我一块！” 2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。 3.石村不是很大，男女老少加起来能有三百多人，屋子都是巨石砌成的，简朴而自然。 4.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 5.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 6.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

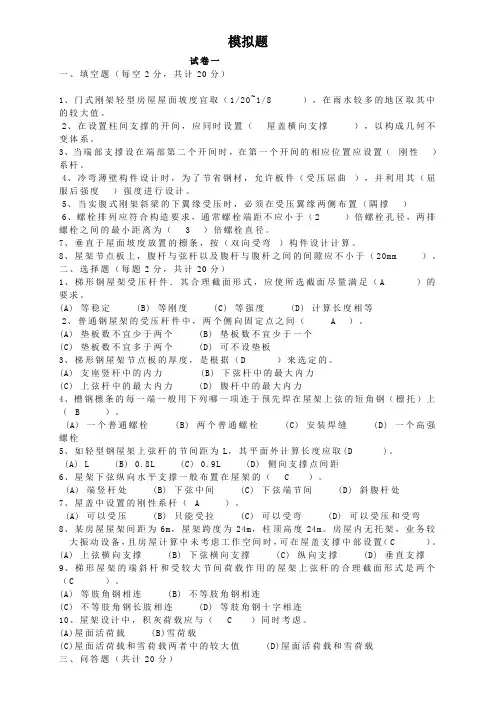

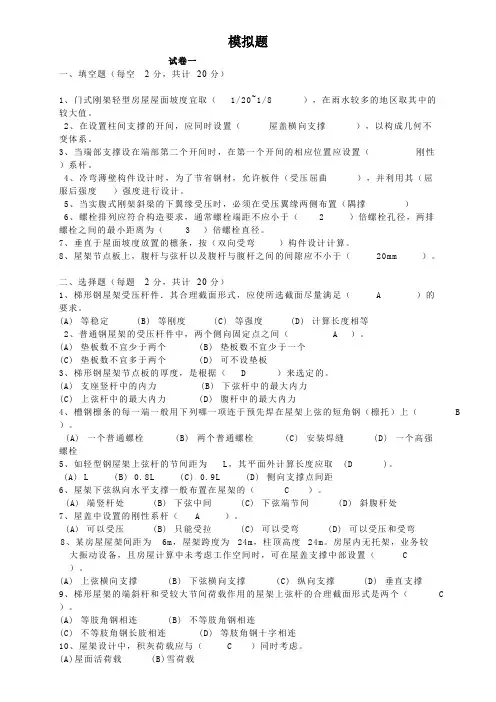

1轻型门式钢架结构的定义及适用范围及特点 定义：单层门式钢架是指以轻型焊接H型钢，热轧H型钢或冷弯薄壁型钢等构成的实腹式门式钢架或格构式门式为主要承重骨架，用冷弯薄壁型钢做檀条，墙梁；以压型金属板做屋面，墙面；采用聚苯乙烯泡沫塑料，硬质聚氨酯泡沫塑料，岩棉，矿棉，玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系 适用范围：门式钢架上可设置起重量不大于3T的悬挂起重机和起重量不大于20T的轻中级工作制单梁或双梁桥式吊车 特点:质量轻，工业化程度高，施工周期短，综合经济效益高，柱网布置比较灵活 2门式钢架的结构形式 按跨度分：单跨，双跨，多跨 按屋面坡脊数分：单脊单坡，单脊双坡，多脊多坡 3门式钢架结构支撑和刚性系杆的布置原则 在每个温度区段中，应分别设置能独立构成空间稳定结构的支撑体系；在设置柱间支撑的开间，应同时设置屋盖横向支撑，以构成几何不变体系；端部支撑宜设置在温度区端部的第一或第二个开间。柱间支撑的间距应根据房屋纵向受力情况及安装条件确定，一般取30-45m；有吊车时不宜大于60m；当房屋高度较大时，柱间支撑应分层设置，当房屋宽度大于60m时，内柱列宜适当设置支撑；当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置刚性系杆；在钢架转折处应沿房屋全长设置刚性系杆；由支撑斜杆等组成的水平桁架，其直腹杆宜按钢性系杆考虑；刚性系杆可由檀条兼任，此时弹跳应满足压弯构件的承载力和刚度要求，当不满足时可在钢架斜梁间设置钢管，H形钢或其他截面形式的杆件 4门式钢架的计算方法 对于便捷门面式钢架，应采用弹性分析方法确定各种内力，只有当钢架的梁柱全部为等截面时才允许采用塑性分析方法；变截面门式钢架的柱顶侧移应采用弹性分析方法确定 5济南郊区-轻型门式钢架结构，没有吊车，列出钢架内力计算时可能的荷载组合形式 组合原则：屋面均布活荷载不与雪荷载同时考虑到，应取两者中的较大值，积灰荷载应与雪荷载或屋面均布活荷载中的较大值同时考虑，施工或检修中荷载不与屋面材料或檀条自重以外的其他荷载同时考虑，多台吊车的组合应符合《荷载规范》的规定，当需要考虑地震作用时风荷载不与地震作用同时考虑 （1）1.2*永久荷载+0.9*1.4*【积灰荷载+max{屋面均布活荷载，雪荷载}】+0.9*1.4*(荷载+吊车竖向和水平荷载) #注;此处因为没有吊车，所以划横线荷载不应考虑 （2）1.0*永久荷载+1.4*风荷载 组合（I）用于截面强度和构件稳定性计算；组合（2）用于锚栓抗拉计算 6门式钢架变截面斜梁的验算内容 强度计算，，平面内整体稳定计算，平面外整体稳定计算，局部稳定计算，刚度计算 8门式钢架隅撑的作用及其布置原则？ （1）隅撑作用：保证梁的稳定 （2）布置原则:当钢架的下翼缘受压时，必须在受压翼缘两侧布置隅撑，作为梁受压翼缘的侧向支撑，翼缘的另一端连接在檩条上，增加稳定承载力。隅撑间距不应大于说撑梁受压翼缘宽度的16（235/Fy）-1/2倍 10门式钢架结构节点的连接形式 门式钢架结构的连接点有：梁与柱连接节点，梁和梁拼接点及柱脚。 12薄壁杆件的板件有效宽度含义 压型钢板和用于檩条，墙梁的卷边槽钢和Z形钢都属于冷弯薄壁构件，这类构件允许板件受压屈曲并列用其屈曲后强度。因此，在其强度和稳定性计算公式中截面特性一般以有效截面为准1、檩条的计算内容？强度计算，整体稳定计算、变形计算 2、 檩条布置的拉条起什么作用？如何布置，为什么要设置檩条？ 1）防止檩条侧向变形和扭转，并提供x方向的中间支点。2）当檩条跨度大雨4m时，应在檩条跨中位置设置拉条，当檩条跨度大雨6米时，淫荡在檩条跨度三分点处各设置一条拉条，需要在屋脊或者檐口处设置斜拉条和刚性撑杆，在风荷载较大的地区或是在屋檐和屋脊处都设置斜拉条，或是把横拉条和斜拉条都做成既可以既承拉力又承压力的刚性杆。圆钢拉条可以设在距檩条上翼缘1/3腹板高度范围内。为了兼顾无风和有风两种情况，可以在上下翼缘附近交替布置或在两处都布置 3）设置檩托的目的：阻止檩条端部截面的扭转，一增强其整体稳定性 3、 门式钢架支撑连接构造措施？门式钢架支撑宜用十字交叉圆钢支撑，圆钢与相连接构件的夹角宜接近45度不超过30~60 4、钢架测移不满足要求应采取的措施？ 放大住或者梁的截面尺寸改铰接柱角为刚接柱角；把多跨框架中的个别摇摆柱改为上端和刚连接 第二章 1、厂房结构的组成？柱、屋架、吊车梁、天窗架、柱间支撑 2、柱网布置应考虑那些方面？ 厂房的柱网布置要综合考虑工艺、结构和竞技等诸多因素来确定，同时还应注意符合标准化模数的要求 3、为什么要对厂房结构设置温度伸缩缝，做法？ 若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致的结构中产生过大的温度应力；需要在结构一定长度位置将建筑物分成几部分，防治房屋因气候变化而产生裂缝2）做法：设置双柱，在搭接檩条的螺栓处采用长圆孔，并使该处屋面板在构造上允许涨缩 4、框架柱类型：实腹式柱、格构式柱、分离式柱、双柱格构式柱。

5、厂房结构支撑体系作用：增加整体稳定性、增加结构的抗侧移刚度、有效的传递荷载。 6、柱间支撑的作用和支撑原则：作用：增加整体稳定性，传递纵向荷载，减小框架柱在平面外的计算长度。布置原则：每列柱都必须设置柱间支撑，多跨厂房的中列柱的柱间支撑宜与其边列柱的柱间支撑在同一柱间。下层柱间支撑一般宜布置在温度区间的中部，以减少纵向温度应力的影响。当温度区段长度大禹150m或抗震设防烈度为3度Ⅲ、Ⅴ类场地和9度时，应当增设一道下层柱间支撑，且两道下层柱间支撑的距离不应超过72m。上层柱间支撑除了要在下层柱间支撑布置得柱间设置外，还应当在每个温度区段的两端设置，每列柱顶均要布置刚性系杆。 7、厂房屋盖支撑有哪些形式：上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑、系杆。 9、屋盖支撑的作用和布置原则：作用：保证屋盖结构的几何稳定性保证屋盖的刚度和空间整体性、为弦杆提供适当的侧向支撑点、承担并传递水平荷载、保证结构安装时的稳定与方便。布置原则：1）上弦横向水平支撑应设置在房屋的两端或当有横向伸缩缝时在温度缝区段的两端。一般设在第一个柱间或第二个柱间。横向水平支撑的间距Lo以不超过60m为宜，所以在一个温度区段Lt中间还要布置一道或几道。2）下弦横向水平支撑与上弦横向水平支撑设在同一柱间，以形成空间稳定体。3）当房屋内设置托架，或有较大吨位的重级、中级工作制的桥式吊车，或有壁型吊车，或有锤锻等大型震动设备，以及房屋较高，跨度较大，空间刚度要求高时，均应在屋架下弦断节间设置纵向水平支撑。纵向水平支撑与横向水平支撑形成闭合框，加强了屋盖结构的整体性并能提高房屋纵向的刚度。4）所有房屋均应设置垂直支撑 10、常见屋架的形式、适用范围、确定桁架形式的原则：形式：平行、。三角形、梯形。 适用范围：三角形屋架上弦比较陡，适用于波形石棉瓦。瓦楞铁皮等屋材料，坡度一般在1/3-1/2.梯形屋架上弦比较平坦，适用于采用压型钢板和大型钢筋混凝土屋面板，坡度一般在1/12-1/18。平行弦屋架可以做成不同大小的坡度，1.不悔梦归处，只恨太匆匆。 2.有些人错过了，永远无法在回到从前;有些人即使遇到了，永远都无法在一起，这些都是一种刻骨铭心的痛! 3.每一个人都有青春，每一个青春都有一个故事，每个故事都有一个遗憾，每个遗憾都有它的青春美。 4.方茴说：“可能人总有点什么事，是想忘也忘不了的。” 5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

1.“噢，居然有土龙肉，给我一块！” 2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。 3.石村不是很大，男女老少加起来能有三百多人，屋子都是巨石砌成的，简朴而自然。 4.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 5.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 6.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。

其端部可以铰接也可以刚接，并能用于单坡屋盖和双坡屋盖。原则：满足使用要求、受力合理、制造简单与运输和安装方便、综合技术经济效果好。 11、厂房结构的计算简图及荷载取用原则：荷载取用原则：结构设计应根据使用过程中在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态，依照组合规则进行荷载效应的组合，并取最不利组合进行设计。在钢结构设计中按承载能力极限状态进行计算时一般考虑荷载效应的基本组合，必要时考虑荷载效应的偶然组合。 15简述梯形钢屋架计算时应考虑的荷载组合有哪些 （2）屋架中部某些斜杆，在全跨荷载时受拉而在半跨荷载时可能变成受压，这是应该注意的。半跨荷载是指活荷载，雪荷载或某些厂房受到的积灰荷载作用在屋盖半边的情况，以及施工过程中由一侧开始安装大型屋面板所产生的情况等。所以内力计算时除应该按满跨荷载计算外，还要按半跨荷载进行计算，以便找出各个杆件可能的最不利内力 16 简支屋架杆件截面的选择原则 先确定截面形式，然后根据轴线受拉，轴线受压和压弯的不同受力情况，按轴心受力构件或压弯构件计算确定。为了不使型钢规格过多，在选出截面后可作一次调整。拉杆应进行强度验算和刚度验算，压杆应进行稳定性和刚度的计算，压弯杆应进行平面内的稳定性和刚度的验算 17简支屋架节点设计要求及构造图 答:（1）设计要求1）双角钢截面杆件在节点处与节点板相连，各杆轴线会交于节点中心。2）角钢的切断面一般应与其轴线垂直，需要斜切以便使节点紧凑时只能切肢尖。3）为施焊反面，且避免焊缝过分密集致使材质高脆，节点板上各杆件之间时缝的净距不宜过小，用控制杆端间隙a来保证。 19吊车荷载 答：吊车的竖向荷载，横向水平荷载和纵向水平荷载。 20吊车梁的验算内容 答：验算内容：强度验算，整体稳定验算，刚度验算，疲劳验算，局部稳定性验算 答：（1）依靠压型钢板的纵向波槽。 （2）依靠压型钢板上的压痕，小洞或冲成的不闭合和孔眼。 （3）依靠压型钢板上焊接的横向钢筋。 （4）依靠设置于端部的瞄固件。 5 对于压型钢板组合板需进行哪些方面的设计验算 答：（1）施工阶段：强度验算，变形验算。 （2）使用阶段：正截面受弯承载力，受冲剪承载力和斜截面受剪承载力，局部受压承载力，变形验算。
