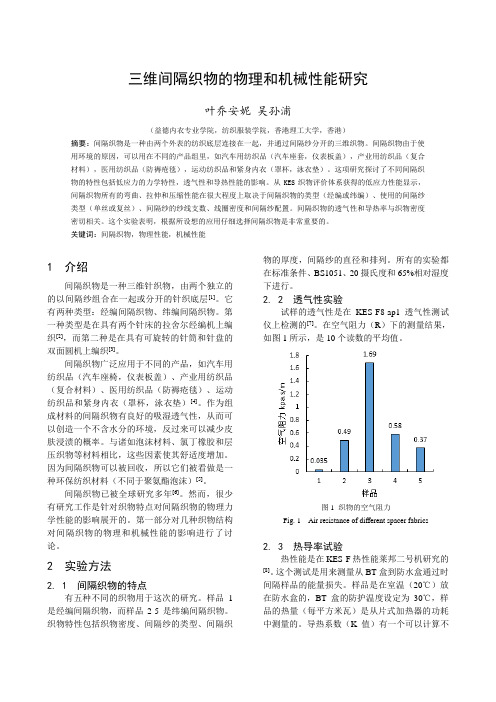

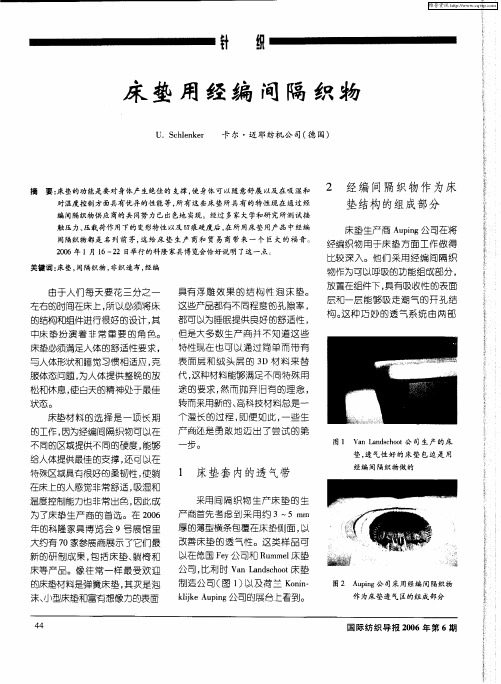

三维间隔织物的物理和机械性能研究叶乔安妮吴孙浦（益德内衣专业学院，纺织服装学院，香港理工大学，香港）摘要：间隔织物是一种由两个外表的纺织底层连接在一起，并通过间隔纱分开的三维织物。
间隔织物由于使用环境的原因，可以用在不同的产品组里，如汽车用纺织品（汽车座套，仪表板盖），产业用纺织品（复合材料），医用纺织品（防褥疮毯），运动纺织品和紧身内衣（罩杯，泳衣垫）。
这项研究探讨了不同间隔织物的特性包括低应力的力学特性，透气性和导热性能的影响。
从KES织物评价体系获得的低应力性能显示，间隔织物所有的弯曲、拉伸和压缩性能在很大程度上取决于间隔织物的类型（经编或纬编）、使用的间隔纱类型（单丝或复丝）、间隔纱的纱线支数、线圈密度和间隔纱配置。
间隔织物的透气性和导热率与织物密度密切相关。
这个实验表明，根据所设想的应用仔细选择间隔织物是非常重要的。
关键词：间隔织物，物理性能，机械性能1 介绍间隔织物是一种三维针织物，由两个独立的的以间隔纱组合在一起或分开的针织底层[1]。
它有两种类型：经编间隔织物、纬编间隔织物。
第一种类型是在具有两个针床的拉舍尔经编机上编织[2]，而第二种是在具有可旋转的针筒和针盘的双面圆机上编织[3]。
间隔织物广泛应用于不同的产品，如汽车用纺织品（汽车座椅，仪表板盖）、产业用纺织品（复合材料）、医用纺织品（防褥疮毯）、运动纺织品和紧身内衣（罩杯，泳衣垫）[4]。
作为组成材料的间隔织物有良好的吸湿透气性，从而可以创造一个不含水分的环境，反过来可以减少皮肤浸渍的概率。
与诸如泡沫材料、氯丁橡胶和层压织物等材料相比，这些因素使其舒适度增加。
因为间隔织物可以被回收，所以它们被看做是一种环保纺织材料（不同于聚氨酯泡沫）[5]。
间隔织物已被全球研究多年[6]。
然而，很少有研究工作是针对织物特点对间隔织物的物理力学性能的影响展开的。
第一部分对几种织物结构对间隔织物的物理和机械性能的影响进行了讨论。
2 实验方法2. 1 间隔织物的特点有五种不同的织物用于这次的研究。
2022年第2期针织技术
目前，随着双针床经编技术的不断发展，厚型的经编间隔织物（三明治织物）（10.00mm以上产品）已实现规模化生产，并且应用越来越广泛。目前主要应用于家居、坐垫等领域，需直接接触人体皮肤，因此，织物的手感将直接决定产品的质量。厚型的经编间隔织物一般采用直径0．10mm以上的单丝作为间隔丝，由于生产工艺、采用的原料规格种类、设备的调试等方面的影响，织物的整体手感粗糙、生硬，与人体皮肤接触有毛刺感，这正是目前厚型经编间隔织物的主要问题。本文从多方面讨论产生该问题的原因，并提出相应的建议，为产品手感问题的控制和改善提供依据。厚型经编间隔织物的手感问题，本质上就是面层纱线和间隔单丝的覆盖关系，面层纱线无法覆盖住单丝，而单丝具有一定的弯曲刚度和强度，使得单丝外露，从而影响织物的手感。而影响纱线覆盖关系的因素有很多，以下从多个方面来进行阐述。1原料的影响1．1原料粗细面层纱线与中间单丝的粗细是影响织物手感的主要因素，也是根本因素。根据线圈的覆盖要求，面层纱线要比中间单丝粗才能有效覆盖中间单丝，对比见表1
。
通过表1可以看出，在工艺一致的情况下，面纱规格的粗细是影响织物手感优劣的因素之一
。
1．2原料种类在厚型经编间隔织物生产中，
所采用面纱的种类也是影响织物手感的因素之一，对比见表2
。
由表2可知，涤纶DTY生产的产品手感优于涤纶FDY，这是因为经过假捻变形的涤纶DTY，纤维的卷曲使面纱具有良好的蓬松性，
手感舒适柔和，能够有效覆盖间隔单丝，而涤纶FDY是全牵伸的长丝，不存在卷曲，缺少蓬松，无法有效覆盖间隔单丝，使得手感粗糙、
厚型经编间隔织物手感影响因素及质量控制
作者简介：张忠（1988—），男，副总经理。主要从事针织经编织物开发方面的研究工作。
张忠摘要：单丝外露造成织物手感粗糙是目前经编间隔织物普遍存在的问题，对于厚型经编间隔织物（10.00mm以上）该问题尤为明显。文章主要从原料应用、设备调试、经编工艺和后整理加工等方面分析厚型间隔织物手感粗糙、生硬的主要影响因素，并讨论了厚型间隔织物手感控制和改善的方法，为厚型经
织物及其分类织物：由纺织纤维和纱线制成的、柔软而具有一定力学性质和厚度的制品，即纺织品。
机织物:由相互垂直的一组经纱和纬纱在织机上按照一定规律纵横交错织成的制品。
针织物：由一组或者多组纱线在针织机上弯曲成圈并按一定规律彼此相互串套成圈连接而成的织物。
簇绒：在基布上‘载’上圈状纱线或绒状纤维的织物。
非织造布：由纤维、纱线或者长丝,用机械、化学或物理的方法使之粘结或结合而成的薄片状或毡状的结构物. 编结物：由两组或两组以上的条状物，相互错位、卡位交织、串套、扭辫、打结在一起的编织物。
纯纺织物:由单一纤维原料纯纺纱线所构成的织物.混纺织物:以单一混纺纱线织成的织物。
交织织物：经纱或纬纱采用不同纤维原料的纱线织成的机织物，或是以两种或者两种以上不同原料的纱线并和（或间隔)制织而成的针织物.纱织物：完全采用单纱织成的机织物或针织物或编结物。
线织物：完全采用股线织成的机织物、针织物或编结物.半纱线织物：经纬向分别采用股线和单纱织成的机织物或单纱和股线并和或间隔制织而成的针织物。
花式线织物：采用各种花式线制织而成的织物.长丝织物：采用天然丝或化纤丝织成的织物。
织物的紧度:纱线投影面积占织物面积的百分比，本质是纱线的覆盖率或覆盖系数。
经向紧度Et,纬向紧度Ew，总紧度Ez。
为经,纬纱线的直径（mm),a，b为两根相邻经纬纱间的平均中心距离织造缩率:织造时所用纱线长度与所织成织物长(宽)度l的差值与织造时所用纱线长度的比值，以a表示织物的分类：（1）按成形方法分为：机织物、针织物、非织造布、和编结物。
(2）按原料构成分1按纤维原料分为纯纺、混纺、交织织物。
2按纱线的类别分为纱线、半线、花式线和长丝织物。
(3)按织物的规格分为1按织物的幅宽分为带织物(幅宽为0。
3—30cm的纺织品)小幅织物(40cm左右）窄幅织物（90cm以下）宽幅织物(大于90cm)双幅织物（150cm左右）2按织物的厚度（织物在一定压力下的稳定厚度）分为轻薄型、中厚型和厚重型织物。
多层防刺材料中间隔织物的缓冲作用 杨婉秋;刘晓艳;于伟东 【摘 要】为减轻防刺服的质量,同时增加其穿着舒适性,采用涤纶间隔织物与防刺材料结合的方式制作复合防刺织物.通过对涤纶间隔织物进行压缩测试和对复合织物进行刺割测试,探究间隔织物厚度、间隔丝密度、织物层数对其缓冲性的影响,同时比较了纯防刺材料与不同结构间隔织物防刺材料的防刺效果.研究发现:间隔丝密度越大、织物厚度越小,间隔织物单位厚度的缓冲性越好,当涤纶间隔织物厚度为6.7 mm、 间隔丝密度为9744根/(0.01 m2)时,缓冲性能最好,为25.1 J/m;使用2层涤纶间隔织物叠加时,间隔织物单位厚度的缓冲性最好,能量吸收为31.9 J/m;当间隔织物置于防刺材料底部时,在刺割受力最大值附近力的方差约为纯防刺材料的50％,此时缓冲效果最好.
【期刊名称】《纺织学报》 【年(卷),期】2019(040)004 【总页数】4页(P51-54) 【关键词】防刺织物;间隔织物;涂层织物;缓冲效果;防刺性能 【作 者】杨婉秋;刘晓艳;于伟东 【作者单位】东华大学 纺织学院,上海 201620;东华大学 纺织学院,上海 201620;东华大学 纺织面料技术教育部重点实验室,上海 201620;东华大学 纺织学院,上海 201620
【正文语种】中 文 【中图分类】TS941.731.7 个体安全防护问题是当下安全防护领域的一个重要问题，执法人员在工作过程中可能会受到各种伤害，其中刀具对执法人员的伤害不容忽视。为减少刺割冲击对人体的伤害，就需要在防护服装中增加缓冲物质[1]。随着个体防护服装的不断发展，人们不仅需要其具有很高的防御能力，其舒适性也逐渐受到关注。 大部分防护服主要由防护材料和外套组成，有些会增加缓冲层[2]。Lou 等[3]利用氯丁橡胶材料缓冲来抵抗来自子弹的冲击，减少非穿透性损伤。Sacks等[4]将聚碳酸酯片、泡沫塑料层等塑料材料置于防护服装内，缓冲防护服受到的伤害。刘继飞等[5]利用软铝、Kevlar、聚氨酯、锦纶等作为防弹材料的缓冲结构。吴丽娟等[6]使用发泡聚乙烯、发泡聚苯乙烯、蜂窝纸板等材料作为缓冲材料，研究了 3种常见缓冲材料的缓冲性能。乔咏梅等[7]对不同方法制得的发泡聚乙烯进行防弹缓冲性探究，比较了不同厚度、密度、拉伸强度的缓冲材料的缓冲性能，以及其与不同防护材料的组合缓冲效果。目前有研究利用多层高性能织物，或高性能纤维，以及塑料片、非织造布、橡胶布、剪切增稠液填充经编间隔织物等制作缓冲层，这些缓冲材料各具特色,也各有局限性[8]。 间隔织物具有缓冲性能好、质量轻的特点：郭晓芳等[9]研究了间隔织物间隔丝直径、间隔梳栉横移针距数和织物厚度对缓冲材料保护效果的影响；沈瑶等[10]研究了间隔织物的静态压缩性能，并与海绵材料进行缓冲性能比较，认为外界压力较大时，间隔织物作为缓冲材料更为合适；陆振乾[11]利用间隔织物与剪切增稠材料结合制作缓冲层；赵彤[12]利用间隔织物作为头盔的缓冲层，研究织物的结构参数对缓冲材料压缩性能的影响。目前对单纯间隔织物的缓冲性能研究较多，但利用间隔织物作为防刺材料的缓冲结构研究较少。为此，本文对几种不同厚度、间隔丝密度的涤纶间隔织物进行实验，探究用间隔织物作为防刺材料缓冲层的缓冲性能，以期找到一种较优的防刺服缓冲结构。 1 实验部分 1.1 材料与设备 材料：粒径为2.5 μm的碳化硼粉末，牡丹江金刚钻碳化硼有限公司；环氧树脂E-44、聚酰胺树脂650，杭州五会港胶粘剂有限公司；偶联剂KH550，郑州宏大化工有限公司；增韧剂邻苯二甲酸二丁酯，广东翁江化学试剂有限公司；丙酮，上海凌峰化学试剂有限公司；超高分子量聚乙烯平纹织物，经密为190根/(10 cm)，纬密为160根/(10 cm)，厚度为0.35 mm，面密度为180 g/m2，宜兴市华恒高性能纤维织造有限公司；5种不同厚度和间隔丝密度的涤纶间隔织物，购于常熟富强经纬编织造有限公司，规格如表1所示。 表1 间隔织物规格Tab.1 Specification of spacer fabric织物编号厚度/mm间隔丝密度/(根·(0.01 m2)-1)1# 8.04 8442#11.85 3133#14.24 4564# 6.79 7445#14.08 316 设备：ITM2101型压缩测试试验机，东莞市智取精密仪器有限公司；准静态刺割试验仪，上海中晨数字技术设备有限公司。 1.2 实验方法 本文实验首先通过压缩测试试验机测试不同厚度、间隔丝密度、层数的涤纶间隔织物的压缩缓冲性能，选择出缓冲性能较优的涤纶间隔织物。然后将涤纶间隔织物与自制硬质粒子涂层防刺布组合，通过准静态刺割试验仪研究间隔织物在防刺材料中的缓冲作用。 防刺材料的制备：将0.437 g偶联剂KH550与4.375 g碳化硼粒子在90 ℃下的丙酮溶液中反应30 min得到改性碳化硼；将改性后的碳化硼粒子清洗烘干后与6 g环氧树脂、1.2 g丙酮、0.45 g邻苯二甲酸二丁酯增韧剂在烧杯中搅拌30 min，并加入4.5 g聚酰胺树脂固化剂后继续搅拌10 min，利用涂布器在超高分子量聚乙烯布上涂制厚度为100 μm的涂层液，将涂层好的织物放在70 ℃烘箱中烘焙30 min得到涂层织物。最后分别将最优涤纶间隔织物置于防刺材料的中间和底部制备2种结构防刺织物，通过准静态刺割实验研究间隔织物在防刺材料中的缓冲作用。实验中测试的2种防刺织物与涤纶间隔织物结构图如图1所示。图中黑色部分为防刺材料，白色部分为涤纶间隔织物。 图1 缓冲结构示意图Fig.1 Buffer structure schematic diagram. (a)Spacer fabric in middle; (b) Spacer fabric at bottom 1.3 测试与表征 1.3.1 间隔织物的缓冲性能测试 采用压缩测试试验机对5种不同厚度、不同间隔丝密度的涤纶间隔织物进行压缩测试，试验机示意图如图2所示。在测试过程中，压头逐渐接近织物，达到预定压缩厚度(自身厚度的70%左右)后停止，得到运动过程中力和位移的变化曲线，利用曲线求得织物的吸收功，通过吸收功与压缩厚度的比值表征间隔织物的缓冲性能。每种编号间隔织物测试3次，结果取平均值。 图2 压缩测试试验机示意图Fig.2 Schematic diagram of compression tester 采用压缩测试试验机分别对1层和叠加2层、 3层的4#间隔织物按上述步骤进行压缩测试，测试其缓冲性能最佳的层数。 1.3.2 间隔织物与防刺织物的刺割测试 采用准静态刺割试验仪研究间隔织物在防刺材料中的缓冲性能，测试过程中刀具缓慢刺割样品。该仪器可记录刺割过程中刺割力和刀具位移的变化曲线，通过变化曲线的方差来探究间隔织物的加入对防刺材料缓冲性能的影响。 2 结果与分析 2.1 厚度与密度对间隔织物缓冲性能的影响 涤纶间隔织物的厚度和间隔丝密度对其缓冲性能的影响如表2所示。 表2 织物能量吸收情况Tab.2 Energy absorption of different spacer fabric织物编号压缩厚度/mm单位厚度吸收功平均值/(J·m-1)方差/(J·m-1)21#6.013.21.72#8.911.40.63#9.0 9.70.24#4.325.14.15#9.013.50.4 为研究涤纶间隔织物厚度对其缓冲性能的影响，选取厚度不同、间隔丝密度相近的1#、2#、3#间隔织物进行压缩比较，由表2可发现，随着间隔织物厚度的增加，单位厚度间隔织物的能量吸收功不断减小，其中厚度较低的1#间隔织物单位厚度内吸收功最大。所以间隔织物应在合理范围内选择厚度越小越好。 为研究间隔丝密度对涤纶间隔织物缓冲性能的影响，对比3#和5#间隔织物可以看出，3#织物厚度与5#织物接近，但3#织物比5#织物间隔丝密度小，导致最终单位厚度的能量吸收功比5#小。所以涤纶间隔织物的间隔丝密度越大，单位厚度内能量吸收效果越好。 综上可知，同等压缩厚度下，单层间隔织物的厚度越小，间隔丝密度越大，吸收功越大。假设2个间隔织物的厚度比为x1,间隔丝密度比为x2，吸收功/压缩厚度比为y，通过对表2中数据进行拟合发现，相同结构间隔织物厚度与间隔丝密度对能量吸收功的影响近似符合关系式y=0. 综上可看出，在本文实验的5种织物中，4#间隔织物单位厚度内的吸收功最大，为25.1 J/m，所以以4#间隔织物进行后续实验。 2.2 不同层数间隔织物的缓冲性能 分别对1、2、3层4#间隔织物进行压缩实验，其测试结果如表3所示。 表3 多层4#间隔织物的压缩性能Tab.3 Compression properties of multi-layer 4# spacer fabric织物层数厚度/mm压缩厚度/mm单位厚度吸收功平均值/(J·m-1)方差/(J·m-1)21 6.74.325.14.1213.48.931.924.4320.19.025.7 7.1 对4#间隔织物进行多层压缩测试发现，单位厚度的能量吸收功没有随着织物层数增加而增加。从表3可以看出：随着涤纶间隔织物层数的增加，织物单位厚度的吸收功出现先增大后减少的现象；当涤纶间隔织物累计层数为2时，织物单位厚度的缓冲效果最好，2层4#间隔织物的单位厚度吸收能量达到31.9 J/m。 2.3 防刺织物结合间隔织物的缓冲性能 本文实验测试了2层纯防刺材料的刺割受力情况，及2种结构防刺材料的刺割受力情况，测试结果如图3所示。 图3 间隔织物与防刺材料的刺割受力曲线Fig.3 Cutting force curves of spacer fabric and anti-burning material 由图3可以看出，2层纯防刺材料刺割力先经历了快速上升阶段，然后在某一力值附近波动。当刀具运动到3～4 cm区间内时，刺割力会发生一个快速的增加达到最大值。而涤纶间隔织物的加入减小了纯刺割涂层织物中力突然增大的程度，使刺割力的增长过程更为稳定。在3～4 cm的后期刺割阶段，纯防刺材料在刺割力的最大值附近有一个较大的波动，力的方差为17.5 N2，此时涤纶间隔织物置于防刺材料中间的力的方差为13.7 N2，间隔织物置于防刺材料底部的力的方差为8.7 N2。可以看出，涤纶间隔织物的加入使刺割最大力附近力的波动范围减少，当涤纶间隔织物置于防刺材料底部时力的波动范围最小，此时力的方差是纯防刺材料的50%左右。所以间隔织物置于涂层织物的底部时防刺割效果更稳定，在制造防刺服时，应将间隔织物缓冲材料优先置于防刺材料底部。 3 结 论 本文利用涤纶间隔织物作为缓冲材料，研究了间隔织物的缓冲性能，以及间隔织物在防刺材料中的缓冲作用，得出以下结论。 1)对几种不同厚度与间隔丝密度的涤纶间隔织物进行压缩实验发现，间隔织物厚度越小，间隔丝密度越大，单位厚度内间隔织物能量吸收功越大，当2个间隔织物的厚度比为x1,间隔丝密度比为x2，吸收功/压缩厚度比为y时，发现相同结构间隔织物厚度与间隔丝密度对能量吸收性能的影响近似符合关系式y=0.当涤纶间隔
