常用锥度和标准圆锥表

公制80锥度尺寸参数

锥度是指物体表面或空间的倾斜度，用于描述物体的形状或角度。80锥度是一种常见的锥度尺寸参数，它在许多工业和制造领域中被广泛使用。本文将详细介绍公制80锥度的尺寸参数，包括其定义、应用领域和相关标准等内容。

一、定义

公制80锥度是指一个圆锥的锥角为80度。圆锥是一种由一个圆形底面和一个顶点连接而成的几何体，锥度则是指底面半径和顶点之间的夹角。80度的锥度相对较大，因此具有相对较陡的角度。

二、应用领域

1. 机械加工

在机械加工领域中，公制80锥度常用于锥度孔的加工。由于80度的锥度角度较大，可以提供更大的锥度深度，使得锥度孔具有更好的连接性和稳定性。常见的应用包括锥度销、锥度套和锥度孔等。

2. 车辆制造

在汽车和摩托车制造领域中，公制80锥度常用于车轮轴承的设计和安装。通过使用80度的锥度，可以确保轮轴与轮毂之间的连接紧固可靠，并提供良好的承载能力和稳定性。

3. 航空航天 在航空航天领域中，公制80锥度常用于飞机引擎的设计和制造。由于80度的锥度角度可以提供更大的接触面积和更好的连接性，因此可以增强引擎部件之间的紧固效果和稳定性。

4. 管道连接

在管道连接领域中，公制80锥度常用于管道法兰的设计和制造。通过使用80度的锥度，可以确保管道连接紧密可靠，防止泄漏和损坏。

三、相关标准

公制80锥度的尺寸参数符合相关的国际或行业标准。例如，在机械加工领域，公制80锥度遵循ISO 75标准，该标准规定了锥度孔的尺寸和公差。

四、总结

公制80锥度是一种常见的锥度尺寸参数，广泛应用于机械加工、车辆制造、航空航天和管道连接等领域。通过使用80度的锥度角度，可以提供更好的连接性、稳定性和承载能力。在实际应用中，需要遵循相关的标准，确保尺寸参数的准确性和一致性。希望本文对公制80锥度的尺寸参数有所了解，并能在相关领域的设计和制造中得到有效应用。

圆锥零件的车削加工

1.圆锥零件概述

在车床上有多种方法可车削圆锥面。采用不同方法车削圆锥面，对应加工的零件尺寸范围、结构形式、加工精度、使用性能和批量大小有所不同，无论哪一种方法，都是为了使刀具的运动轨迹与零件轴心线成一斜角，从而加工出所需要的圆锥面零件。为了降低生产成本，使用方便，我们把常用的零件圆锥表面按标准尺寸制成标准圆锥表面，即圆锥表面的各部分尺寸，按照规定的几个号码来制造，使用时只要号码相同，就能紧密配合和互换。

一、常用的标准圆锥

常用的标准圆锥有下列两种：

1．莫氏圆锥

莫氏圆锥在机器制造业中应用得最广泛的一种，如车床主轴锥孔、顶尖、钻头柄、铰刀柄等都用莫氏圆锥。莫氏圆锥分成7个号码，即0、1、2、3、4、5和6号，最小的是0号，最大的是6号。但它的号数不同，锥度也不相同。由于锥度不同，所以斜角a也不同。

表7-1为莫氏圆锥参数。

注：l．锥角的偏差是根据锥厦的偏差折算列入的。

2．当用塞规检查内锥时，内锥大端端面必须位于塞规的两刻线之间，第一条刻线决定内锥大端直径的公称尺寸，第二条刻线决定内锥大端直径的最大极限尺寸。

3．套规必须与配对的塞规校正。套规端面应与塞规上第一条线前面边缘相重合，允许套规端面超出塞规上第一条刻线，但不超过0．1mm距离。

2．公制圆锥

公制圆锥有8个号码，即4、6、80、100、120、140、160和200号。它的号码就是指大端直径，锥度固定不变，即K=1：20。例如80号公制圆锥，它的大端直径是80mm，锥度K=1：20。

二、圆锥表面的精度和公差

圆锥表面的精度主要是指锥度，在国家标准GBll334-89中，

规定了各种圆锥角的公差数值(见表7-2)。

在锥度较大时，标准锥角规定有l20。、90。、75。、60。、45。和30。。在锥度较小时，标准锥度规定有：1：3、1：5、1：7、1：8、1：10、1：12、1：15、1：20、1：30、1：50、1：100和1：200。

圆锥滚子轴承锥度标准

1. 圆锥角

圆锥滚子轴承的圆锥角是用于描述圆锥面几何形状的一个重要参数。根据不同的设计要求和应用场景，圆锥角的度数会有所不同。通常情况下，圆锥角的度数在15°到45°之间。

2. 圆锥直径

圆锥滚子轴承的圆锥直径是指圆锥面与轴线垂直相交所得直径，它是圆锥滚子轴承结构设计中的重要参数之一。圆锥直径的大小直接影响着轴承的承载能力和旋转精度。

3. 滚子长度

滚子的长度是圆锥滚子轴承的重要参数之一，它直接影响着轴承的承载能力和使用寿命。滚子的长度通常根据轴承的规格和应用场景来确定。

4. 滚子直径

滚子的直径是圆锥滚子轴承的重要参数之一，它直接影响到轴承的承载能力和旋转精度。滚子的直径通常根据轴承的规格和应用场景来确定。

5. 滚子数量

圆锥滚子轴承中的滚子数量是影响轴承承载能力和使用寿命的重要因素之一。根据不同的规格和应用场景，圆锥滚子轴承中的滚子数量会有所不同。

6. 内部间隙 圆锥滚子轴承的内部间隙是指轴承内部滚动体与套圈之间的间隙。适当的内部间隙可以保证轴承的正常运转和使用寿命，同时还可以提高轴承的旋转精度和稳定性。内部间隙的大小通常根据轴承的规格和应用场景来确定。

7. 表面粗糙度

圆锥滚子轴承的表面粗糙度对轴承的旋转精度和使用寿命有很大的影响。表面粗糙度的大小通常根据轴承的规格和应用场景来确定。通常情况下，表面粗糙度越低，轴承的旋转精度和使用寿命越好。

8. 热处理工艺

圆锥滚子轴承的热处理工艺对其机械性能和使用寿命有很大的影响。热处理工艺包括淬火、回火、渗碳等处理方法，可以改善轴承的硬度和耐磨性等性能。热处理工艺的选择应根据轴承的材料和应用场景来确定。

9. 轴承材料

圆锥滚子轴承的材料对其机械性能和使用寿命有很大的影响。常用的轴承材料包括优质碳素钢、合金钢、不锈钢等。材料的选用应根据轴承的应用场景和使用条件来确定。

10. 密封件类型

圆锥滚子轴承的密封件类型对其防水、防尘性能和使用寿命有很大的影响。常用的密封件类型包括橡胶密封件、聚氨酯密封件、金属密封件等。密封件类型的选择应根据轴承的应用场景和使用条件来确定。 11. 预紧力调整

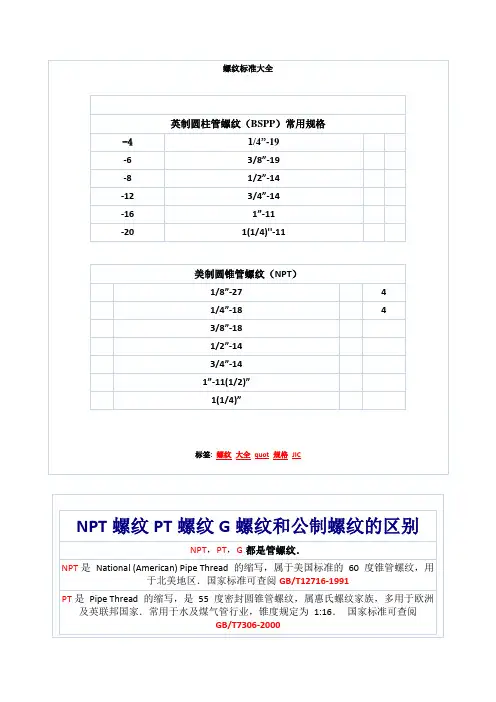

螺纹标准大全

英制圆柱管螺纹（BSPP）常用规格

-4 1/4”-19

-6 3/8”-19

-8 1/2”-14

-12 3/4”-14

-16 1”-11

-20 1(1/4)''-11

美制圆锥管螺纹（NPT）

1/8”-27 4

1/4”-18 4

3/8”-18

1/2”-14

3/4”-14

1”-11(1/2)”

1(1/4)”

标签: 螺纹 大全 quot 规格 JIC

NPT螺纹PT螺纹G螺纹和公制螺纹的区别

NPT，PT，G都是管螺纹．

NPT是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991

PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅GB/T7306-2000 G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位， 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺
