2﹑操作步骤：
2.1、待油漆样板实干后，用涂层测厚仪测量每一块油漆样板的漆膜厚度，
分别记录在原始记录本上；
2.2、松开止动螺钉，调节平衡锤，使工作杆平衡；
2.3、把铅笔在砂纸上磨平后插入笔架上，调整铅笔，拧紧螺钉，固定铅笔位置；
2.4、松开止动螺钉使铅笔芯轻轻降下到被测漆膜试片上；
2.5、推动仪器，使仪器按0.5mm/s～1mm/s的速度朝离开操作者的方向移
动至规定长度并留意观察涂膜表面是否划破，30s后裸视观察涂层表面；
3、维护保养与安全：
3.1、使用时力求转动灵活，须在丝杆、轴承等转动部分注入机油；
3.2、仪器使用时，须拧紧螺钉，螺母须拧紧以免松动；
3.3、当出现故障时，通知制造部人员修理。
编制：批准：
：。

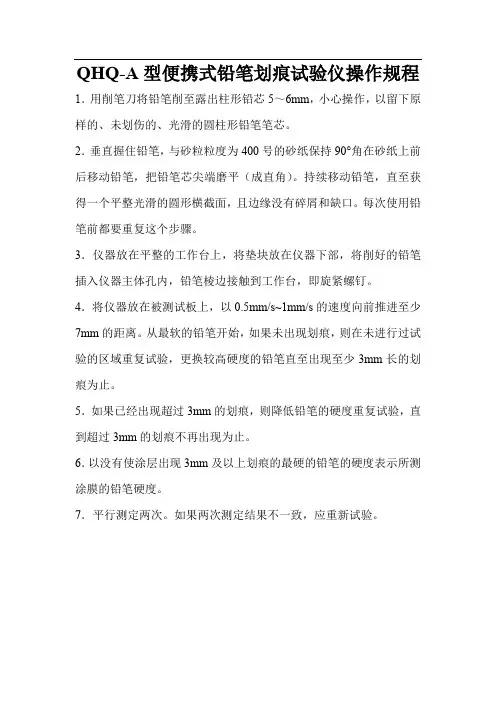

QHQ-A型便携式铅笔划痕试验仪操作规程1．用削笔刀将铅笔削至露出柱形铅芯5～6mm，小心操作，以留下原样的、未划伤的、光滑的圆柱形铅笔笔芯。
2．垂直握住铅笔，与砂粒粒度为400号的砂纸保持90°角在砂纸上前后移动铅笔，把铅笔芯尖端磨平（成直角）。
持续移动铅笔，直至获得一个平整光滑的圆形横截面，且边缘没有碎屑和缺口。
每次使用铅笔前都要重复这个步骤。
3．仪器放在平整的工作台上，将垫块放在仪器下部，将削好的铅笔插入仪器主体孔内，铅笔棱边接触到工作台，即旋紧螺钉。
4．将仪器放在被测试板上，以0.5mm/s~1mm/s的速度向前推进至少7mm的距离。
从最软的铅笔开始，如果未出现划痕，则在未进行过试验的区域重复试验，更换较高硬度的铅笔直至出现至少3mm长的划痕为止。
5．如果已经出现超过3mm的划痕，则降低铅笔的硬度重复试验，直到超过3mm的划痕不再出现为止。
6．以没有使涂层出现3mm及以上划痕的最硬的铅笔的硬度表示所测涂膜的铅笔硬度。
7．平行测定两次。
如果两次测定结果不一致，应重新试验。
型涂膜划痕试验仪安全操作及保养规程型涂膜划痕试验仪（以下简称“试验仪”）是一种经过严格开发和制造的高精度测试设备，适用于对各种涂层和薄膜进行划痕测试。
为确保试验仪的正常使用，保障操作人员的安全和设备的长期使用寿命，本文将详细介绍试验仪的安全操作规程和保养规程。
安全操作规程1. 操作前的准备工作在进行任何操作之前，必须先对试验仪进行以下检查和准备工作：1)确认试验仪周围没有杂物和障碍物，避免操作时引起意外事故。
2)根据要测试的样品种类确认好使用的夹具和刻度尺，检查夹具表面是否平整，无划痕或破损。
3)禁止在试验仪工作状态下进行切换样品或更换夹具，必须将试验仪关闭后再进行操作。
4)与试验仪相连的电源插头必须牢固接触，电源线松动或断裂会导致设备不能正常工作或安全事故。
5)试验仪上部的移动把手必须处于锁定状态。
2. 操作过程中的注意事项在使用试验仪时，必须注意以下事项：1)只能在试验仪的工作平台上操作，不能坐在试验仪上或站在试验仪周围，以免操作不当引起危险情况。
2)去除手上戒指、手镯等物品，操作时不可穿戴有流苏或带裸线的衣物，以免衣物挂在试验仪上引起危险情况。
3)在试验仪工作状态下，切勿触碰夹具和刻度尺，以免因误操作引起不必要的伤害。
4)样品放置时应平稳，方向应指向移动方向，以避免影响测试的准确性。
5)进行测试时必须严格按照要求进行，不得过度施力或使用其他工具进行辅助测试。
3. 操作后的工作在操作结束后，必须做好以下工作：1)清理试验仪上的残留物和样品碎片，及时从夹具中取出夹具和刻度尺。
2)用干燥的布清洁夹具和刻度尺，避免因残留物影响下次测试的准确性。
3)试验仪移动把手和螺丝必须处于锁定状态。
4)关闭试验仪电源，并拔掉电源插头。
保养规程为确保试验仪的正常使用寿命，必须定期对试验仪进行保养和维护。
以下为试验仪的保养规程：1)清理每周或按照使用情况，对试验仪的外壳、控制面板和操作件等进行清洁和消毒，以确保各部件的干净和卫生。
一、特性涂膜硬度是涂料性能认定的必测指标。
本仪器应用铅笔划痕法，通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
铅笔划痕法测试涂膜硬度是自八十年代以来被国际普遍采用的测试方法。
我国也已在涂料的发展研究和工业生产中推广这种测试方法。
仪器既可在实验室使用，也可适用于施工现场。
引用标准：《GB/T 6739-96》涂膜硬度铅笔测定法《ASTM D3363-00》铅笔试验法测定涂膜硬度的标准试验方法《GB/T 1727-92》漆膜一般制备方法二、规格及原理负荷重量500g/750g/1000g铅笔与被测表面夹角45°三点接触被测表面两个滚轮、铅笔芯划痕速度约1mm/s标准配置铅笔硬度计、1000g砝码、、750g砝码、铅笔一套(6B-6H)、橡皮、削笔刀、水平垫块、No.400砂纸仪器为机械式，三点接触被测表面（二点为轮，一点为铅芯）始终保证铅笔与试验表面成45°夹角，用手推动仪器滑动，铅笔就在漆膜上划出相应轨迹来。
换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
- 1 -三、结构说明4铅笔硬度计结构简图3-轮子6-砝码移动的方向9-铅笔芯四、测量程序4.1 试板规定除非有客户要求或另有商定，测试样品取涂装工序完成之产品；当产品涂装面宽或长小于1cm时需制作测试样板，样板规格50x120 mm或70x150mm平板，涂层施工工艺需与产品工艺保持完全一致。
4.2 试验用铅笔的规定用削笔刀削去木杆部分，使笔芯呈圆柱状露出约5~6mm，切不可松动或削伤笔芯。
然后在坚硬的平面上放置No.400砂纸，将笔芯垂直靠在砂纸上画圈圈，研磨，直至笔尖磨成平面，边缘锐利为止，边缘不得有破碎或缺口。
（铅笔使用一次后要旋转180°再用或重磨后使用）图2 铅笔削好后的示意图- 2 -4.3 测试步骤4.3.1 将水平垫块放在仪器本体之下。
取出相应规格准备好的铅笔（从最硬的铅芯开始），斜插入检测小车上倾斜45度的孔内。
