砼抗压强度及单位换算

精心整理
混凝土抗压、抗拉强度
混凝土抗压强度包括如下三种类型：
一、混凝土立方体抗压强度（fcu ）：按国家标准《普通混凝土力学性能试验方法标准》
(GB/T50081-2002)，制作边长为150mm 的立方体试件，在标准条件（温度20±2℃，相对湿度95％以上）下，养护到28d 后测得抗压强度。

二、混凝土立方体抗压标准强度（fcu,k ）：是指按标准方法制作和养护的边长为150mm 的立方体试件,在1的立234在28
C15级混凝土的轴心抗压标准强度为10兆帕；C20级为13.4兆帕；C25级为16.7兆帕等等，C40级以下的混凝土大约是0.67倍的关系。

《混凝土结构设计规范》，轴心抗压强度标准值与立方体抗压强度标准值的关系按下式确定： fck ＝0.88αc1αc2fcu,k(1)式中：
αc1——为棱柱体强度与立方体强度之比，对混凝土强度等级为C50及以下的取αc1=0.76。

(与上一段0.67倍一个一个意思，即：0.88*0.76=0.67)
精心整理
抗压：fcu,k（抗压强度标准值）-->fck（轴心抗压强度标准值）-->fc（轴心抗压强度设计值）抗拉：fcu,k（抗压强度标准值）-->ftk（轴心抗拉强度标准值）-->ft（轴心抗拉强度设计值）其中：fc=fck/γc=fck/1.4ft=ftk/γc=ftk/1.4。

混凝土强度 1 概述 参与国外工程时，一定要注意混凝土强度是与国内不同的。 国内是指立方体抗压强度，国外则一般是圆柱体。 2 立方体与圆柱体强度的换算关系 立 方 体 强 度 与 圆 柱 体 强 度 的 换 算 ， 可 以 采 用 R.L Hermite Conversion, f cylinder f cube 0.76 0.2 log(
6 参考资料 6.1 国标 GB/T 50107-2010 《混凝土强度检验评定标准》 3.0.1 混凝土的强度等级应按立方体抗压强度标准值划分。 混 凝土强度登记应采用符号 C 与立方体抗压强度标准值（以 N/mm2 计）表示。 3.0.2 立方体抗压强度标准值应为按标准方法制作和养护的 边长为 150mm 的立方体试件， 用标准试验方法在 28d 龄期测得的 混凝土抗压强度总体分布中的一个值。强度低于该值的概率应为 5%。 6.2 英标 (1)BS EN 206-1:2000 Concrete, Annex B(Normative) Identity testing for compressive strength, (2)BS EN 12391-1:2000 Testing hardened concrete.
f cube ) 2840
其中，fcylinder 直径 150mm，高 300mm 的圆柱体强度,psi； fcube 边长为 150mm 的立方体的强度,psi。 3 强度单位的换算 国外常用的强度单位是 psi，与公制单位的换算关系是： 1psi=6.895*10-3N/mm2 4 算例 某工程，混凝土试块的 28 天立方体抗压强度为 5719psi，则 换算成圆柱体强度为 4694psi. 即 ， 28 天 立方 体 抗压 强度 为 39.4N/mm2 ， 圆柱 体 强度 为 32.4N/mm2。本

(3) 龄期 在正常养护条件下， 在正常养护条件下，混凝土强度的增长遵循 水泥水化历程规律，即随着龄期时间的延长， 水泥水化历程规律，即随着龄期时间的延长，强 度也随之增长。最初７ １４ｄ 度也随之增长。最初７～１４ｄ内，强度增长较 ２８ｄ以后增长较慢。但只要温湿度适宜， 快，２８ｄ以后增长较慢。但只要温湿度适宜， 其强度仍随龄期增长。 其强度仍随龄期增长。 普通水泥制成的混凝土，在标准养护条件下， 普通水泥制成的混凝土，在标准养护条件下，其 强度的发展，大致与其龄期的对数成正比（ 强度的发展，大致与其龄期的对数成正比（龄期 不小于三天） 不小于三天） f 28 • lg n
f 7 = 13.8 × 0.95 = 13.1MPa
③强度等级 混凝土的“强度等级”是根据“ 混凝土的“强度等级”是根据“立方体抗 压强度标准值”来确定的。 压强度标准值”来确定的。我国现行规范 GB/T50081——2002）规定，普通混凝 2002） （GB/T50081 2002 规定， 土按立方体抗压强度标准值划分为：Ｃ10、 ：Ｃ10 土按立方体抗压强度标准值划分为：Ｃ10、 15、C20、C25、C30、C40、C45、C50、 Ｃ15、C20、C25、C30、C40、C45、C50、 C55等强度等级 等强度等级。 C55等强度等级。
（2）养护的温度和湿度 混凝土强度的增长，是水泥的水化、 混凝土强度的增长，是水泥的水化、凝结和 硬化的过程， 硬化的过程，必须在一定的温度和湿度条件下 进行。在保证足够湿度情况下，不同养护温度， 进行。在保证足够湿度情况下，不同养护温度， 其结果也不相同。温度高， 其结果也不相同。温度高，水泥凝结硬化速度 早期强度高， 快，早期强度高，所以在混凝土制品厂常采用 蒸汽养护的方法提高构件的早期强度， 蒸汽养护的方法提高构件的早期强度，以提高 模板和场地周转率。 模板和场地周转率。低温时水泥混凝土硬化比 较缓慢，当温度低至0°Ｃ以下时，硬化不但 较缓慢，当温度低至0 以下时， 停止，且具有冰冻破坏的危险。 停止，且具有冰冻破坏的危险。水泥的水化必 须在有水的条件下进行，因此， 须在有水的条件下进行，因此，混凝土浇筑完 毕后，必须加强养护，保持适当的温度和湿度， 毕后，必须加强养护，保持适当的温度和湿度， 以保证混凝土不断地凝结硬化。 以保证混凝土不断地凝结硬化。

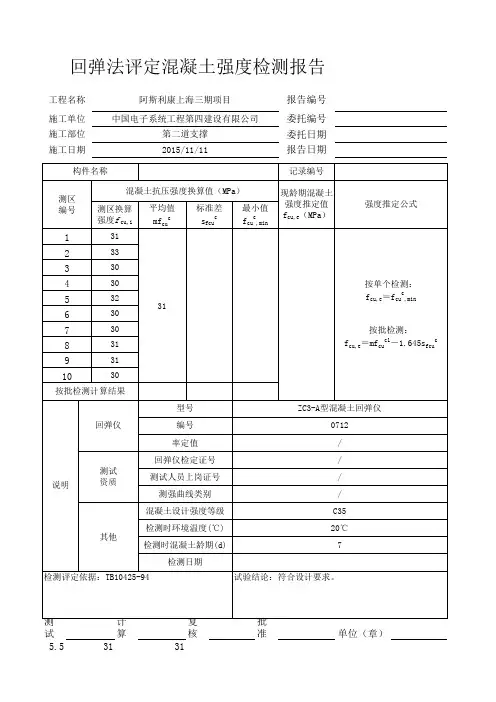

回弹法评定混凝土强度检测报告
工程名称
施工单位 施工部位 施工日期
阿斯利康上海三期项目
中国电子系统工程第四建设有限公司 第二道支撑 2015/11/11
报告编号
委托编号 委托日期 报告日期
构件名称
记录编号
测区 编号
1
混凝土抗压强度换算值（MPa）
测区换算 强度f cu,i
31
平均值 mfcuc
标准差 sfcuc
0712
率定值
/
回弹仪检定证号
/
说明
测试 资质
测试人员上岗证号
/
测强曲线类别
/
混凝土设计强度等级
C35
其他
检测时环境温度(℃) 检测时混凝土龄期(d)
20℃ 7
检测评定依据：TB10425-94
检测日期
试验结论：符合设计要求。
测
计
复
批
试
算
核
准
5.5
31
31
单位（章）
最小值 fcuc,min
2
33
3
30
4
30
5
32 31
6
30
7
30
8
319Leabharlann 311030
按批检测计算结果
现龄期混凝土 强度推定值 fcu,e（MPa）
强度推定公式
按单个检测： fcu,e＝fcuc,min 按批检测： fcu,e＝mfcuc1－1.645sfcuc
型号
ZC3-A型混凝土回弹仪
回弹仪
编号
