GD230BH高速电台使用手册

  • 格式：pdf
  • 大小：2.43 MB
  • 文档页数：18

快速测试步骤

本页仅列出测试电台的基本步骤，详细说明请参阅正文内容。

◆ 将将阻抗为5050ΩΩ的天线或负载与电台天线接头连接的天线或负载与电台天线接头连接

△ 采用优质低损耗同轴电缆，馈线应尽可能短

△ 天线距离电台1米以上

◆ 按电台串口配置按电台串口配置按电台串口配置通过通过232或485接口线将电台与数据终端设备连接接口线将电台与数据终端设备连接

△ 232接口：请用厂家配备的串口线；485接口：请注意A、B线的定义

△ 请勿带电插/拔串口线以免损坏串口

◆ 确认电台的各项确认电台的各项确认电台的各项参参数已正确设置数已正确设置

△ 出厂时的默认设置通常可使电台之间直接对通数据

△ 通信双方的接收、发射频率要对应，信道速率要相同

△ 串口速率和校验方式要与电台所接的设备(如计算机)一致

◆ 为电台加为电台加1212——13.8V直流电源直流电源

△ 确认电源正负极正确连接

△ 电源供电能力要求：10W电台—3.5A，1.5W电台—1.0A

△ 用开关电源时，电源与电台及天线的距离应大于1米

◆ 启动应用软件或串口测试软件启动应用软件或串口测试软件启动应用软件或串口测试软件

△ 测试程序的串口速率和校验方式应与电台一致

△ 若电台连计算机，请先选串口，可启动串口调试助手或超级终端测试

◆ 进行发射和接收测试进行发射和接收测试进行发射和接收测试

△ 传输数据时人体与发射天线之间的距离应大于2米

△ 传输数据时，发射方的TX/BUSY和DATA灯呈红色

△ 传输数据时，接收方的TX/BUSY和DATA灯呈绿色

◆ 检查运行结果是否正常检查运行结果是否正常检查运行结果是否正常，，或收方的数据与发方的数据是否相同或收方的数据与发方的数据是否相同

安装天线

和馈线

连接串口

信号线

正确设

置电台

给电台

加电

启动测

试程序

检验传

输结果 传输数据并

观察指示灯

目 录录

1．了解您的电台 ·································· 1

1.1 GD230BH的功能与特点 ··························· 1

1.2 认识GD230BH的各部位及选配件 ······················ 1

1.3 GD230BH电台的配置 ···························· 4

1.4 电台辅助设备及选配件 ··························· 4

2．安装电台与测试数据传输 ···························· 5

2.1 安装电台 ·································· 5

2.2 连接天馈线或负载 ····························· 5

2.3 连接信号线 ································ 5

2.4 给电台加电 ································ 6

2.5 启动测试软件或应用软件 ························· 6

2.6 通过指示灯了解电台的工作状态 ······················ 6

3．通过电台进行话音通信 ······························ 7

4．设置电台 ····································· 7

4.1 查询电台的参数设置 ···························· 7

4.2 更改电台参数的方法 ···························· 7

4.3 电台设置软件界面及说明 ·························· 7

4.4 通过计算机设置电台的参数 ························ 8

4.5 通过手持设置器更改电台的部分参数 ···················· 9

5．数据传输协议 ·································· 9

5.1 透明数据传输协议 ····························· 9

5.2 非透明数据传输协议 ··························· 10

6．接口信号定义 ································· 1010

7．主要技术指标 ································· 1212

7.1总体指标 ································· 12

7.2 接收机指标 ································ 12

7.3 发射机指标 ································ 12

8．常见问题及解决方法 ······························ 13

9．售后服务 ···································· 14 GD230BH使用手册 www.grand-comm.com

- 1 -

1．了解您的电台了解您的电台

本产品已获得信息产业部无线电管理局核发的本产品已获得信息产业部无线电管理局核发的““无线电发射设备型号核准证无线电发射设备型号核准证””，核准代

码CMIIT IDCMIIT ID：：2013F2013FP0969P0969P0969。。详情请登录信息产业部无线电管理局网站www.srrc.org.cnwww.srrc.org.cn。。

1．1 1 GD230BHGD230BH的功能与特点的功能与特点

● 高性能、高稳定、高可靠，适用于各种恶劣的工作环境；

● 最大发射功率10W，五级功率，可软件设置，操作方便快捷；

● 采用温补频率基准源，确保高稳定收发频率；

● 精密压铸铝外壳，结构紧凑，体积小巧；

● 抗干扰、防浪涌能力强，抗冲击，抗震动；

● 采用数字频率合成技术，双锁相环及双VCO，发射启动时间小于10ms，大大优于国标规

定的100ms要求；

● 整机采用超大规模集成电路，一体化设计，有效通信距离远；

● 通过计算机灵活方便地设置频率、功率、信道速率、接口速率/校验方式、发射限时等

各项参数，还可选用手持设置器配件，代替计算机现场修改工作信道和发射功率；

● 提供EIA-232、EIA-485、TTL等多种数据接口，方便用户连接各种外部设备；

● 既可提供数据接口，直接进行数据传输，也可外置调制解调器，灵活方便地构建系统；

● GMSK调制方式，信道速率9600或19200bps；

● 工作指示灯、收发指示灯及数据指示灯使工作状态一目了然；

● 数话兼容，方便进行话音通信；可选配手持通话器配件，直接对讲，方便工程施工；

● 话音输出模式可设定为自动识别数据和话音、全监听和静音模式；

● 工作温度范围-40 — +70℃。

1．2 2 认识认识GD230BH的各部位及选配件的各部位及选配件

GD230BH电台由主机、安装支架及相关配件组成。主机的输入输出口包括电源输入端子、

数据/信号输入/输出接口、话音/编程接口、天线接口等，电台主机上有指示灯。

图1和图2标出GD230BH电台各部分的名称及尺寸。图3描述电台与外部设备的连

接。

● 电源输入端电源输入端：：由正、负二个端子组成，用于为电台提供直流电源。

● 数据/信号输入/输出接口输出接口：：信号的输入和输出通常通过DB9连接器进行。

● 话音/编程接口编程接口：：RJ-45连接器是复合接口，话音通信及设置电台都通过此接口进行。

● 天线接口天线接口：：电台的天线接口通过馈线、避雷器连接至天线。

● 指示灯指示灯：：由工作指示灯、收发指示灯和数据输入输出指示灯组成，可通过这些指示

灯随时了解电台的工作状况、发射或接收状况、数据输入及输出状态等。

GD230BH使用手册 www.grand-comm.com

- 2 -

图1 GD230BH正面示意图

图2 GD230BH

接口示意图

GD230BH使用手册 www.grand-comm.com

- 3 -

图3

电台与外部设备的连接

合集下载

TCR-230 单边带短波通信电台试验器使用说明

TCR-230 单边带短波通信电台试验器使用说明

作者：贺军（STDHJ） 第 1 页 机载电子设备维修技术人员培训系列教材 机载电子设备试验器使用操作说明 TCR-230单边带短波电台试验器 作 者： 贺 军 笔 名： STDHJ ( 作者：贺军 中信海直通用航空维修工程有限公司 电子工程师 ) TCR-230单边带短波通讯电台校验技术条件和校验规程 一、TCR-230单边带短波电台校验技术条件： 1.1、概述： HF-230是一部轻型机载远程通信的单边带电台，电台工作频率为2.0000MHZ到29.9999MHZ范围内，道波道频率间隔100Hz、预编程波道16个。可提供100W的峰包功率，在电台频率范围内，可直接调谐频率使用，也可以预先编程16个波道；工作方式有USB（上边带）、AM（兼容调幅），为适应沿海公用通信和海陆通信的需要，电台还可以工作在TEL PLT CAR或TEL SUP CAR（电话方式、前者为导频的上边带，后者为抑制载波的上边带）；电台广泛地使用了数字信号处理技术和集成电路，频率合成器为收发机提供了高稳定和高准确度的频率源；电台的器件、电路板的结构组件设计为便于调整和拆卸、修理的模块化结构。 1.2、适用范围： HF-230单边带电台由控制盒、收发机部件、功率放大器部件、自动天线调谐器及电缆、馈线、天线组成，本技术条件适用于TCR-230单边带收发机在试验室进行检验和修理的技术条件依据。 1.3、引用文件： Collins HF-230 High-Frequency Communications System 第一册 TCR-230收发机部分（1984年2月修改版） 版本：523-0772873-00211A 23-19-10 1.4、高频电台技术指标: 1.4.1、电源电压：直流22V到30.5V；额定27.5V±2%DC。 1.4.2、接收电流：在直流27.5V时1.9A。 1.4.3、发射电流：在直流27.5V时2.2A。 1.4.4、频率范围：2.000MHZ-29.9999MHZ。 1.4.5、频率稳定性：±20HZ。 作者：贺军（STDHJ） 第 2 页 1.4.6、频道总数：280000个、波道频率间隔100Hz、预编程波道16个。 1.4.7、工作方式：USB、LSB、AM、TEL PLT CAR 、TEL SUP CAR。 1.4.8、灵敏度： 上边带：信噪比为10dB时灵敏度为1μV。 调 幅：调制信号频率1KHZ、调幅度30%、信噪比6dB时灵敏度为3μV。 1.4.9、选择性： 622-6557-001，-011; 上边带、电话：±3dB为350-2500HZ；60dB以下为-1500到+4500HZ。 调 幅：6dB时≥±6KHZ； 60dB时≤±20KHZ。 622-6557-002，-012; 上边带、电话：±3dB 为300-2500HZ；60dB以下为-500到+3500HZ。 调 幅：6dB时≥±6KHZ； 60dB时≤±20KHZ。 1.4.10、频率响应：350-2500HZ为6dB,1KHZ-4KHZ为60dB。 1.4.11、中频插入：衰减不小于60dB。 1.4.12、镜像插入：衰减不小于60dB，1μV时。 1.4.13、杂波响应：小于60dB。 1.4.14、AGC（自动增益控制）范围： 输入信号10到100,000微伏变化时，音频输出小于8dB变化。 动作工作时间：10mS最大。 衰减时间： 500mS额定。 1.4.15、音频输出特性：在10μV,1000HZ信号输入时，音频输出在600欧姆 负载上50毫瓦。 1.4.16、终端特性：变压器耦合，500欧姆平衡线。 1.4.17、音频失真： SSB（单边带）/TEL（电话）：用1000μVmV载波输入，差频为1KHZ，音 频输出5-50mW时小于5%。 AM（调幅）：用1KHZ、85%调幅度、1000μV的调幅信号输入，音频输出 为50mW时小于10%。 1.4.18、音频响应：由350到2500Hz变化时，3±dB。 1.4.19、振荡器辐射：在接收方式，天线辐射信号小于50μW。 1.4.20、输入烧毁保护：输入信号大于7V时，天线回路有二极管限幅保护。 1.4.21、射频输出：在50欧姆负载上输入250mW。 1.4.22、输入电路： 输入阻抗：680欧姆单个终端音频输入，输入供电应为15V直流，为 碳精话筒或为晶体化动态话筒。 音频输入电平：在-10到+10dB情况下，得到规定的发射机性能。 1.4.23、电源极性：负极接地。 作者：贺军（STDHJ） 第 3 页 二、TCR-230单边带电台收发机校验工艺规程： 2.1、适用范围： HF-230单边带电台由控制盒、收发机部件、功率放大器部件、天线自动调谐耦合器及控制电缆、天线馈线组成，本校验工艺规程适用于TCR-230单边带接收机在试验室进行检验和修理检查的技术依据。 2.2、引用文件: Collins HF-230 High-Communiations System 第二册 TCR-230收发机部分（1984年2月修改版）。 版本：523-0772873-00211A 23-19-10 CMS – 50 无线电综合测试仪说明书。 CTS – 202 设备说明书。 2.3、对校验人员的要求： 从事该项校验的技术人员和校验人员在进行校验前，要阅读TCR-230和CTS – 202试验器有关技术文件外，还要详细阅读CMC-50、CMC-57无线电综合测试仪的使用说明书，并按照说明书的细节进行操作以保证仪器的正确安全使用。 2.4、试验前的准备： 2.4.1、所需仪器设备： A、无线电综合测试仪 CMS-50或CMS-57 1台 B、CTS-202试验器 1台 C、耳机（600欧姆） 1付 D、27V直流稳压电源 1台 E、Y匹配器 1台 F、控制盒 CTL-230 1个 2.4.2、接收机性能检查时按照下图所示连接设备和仪表： 作者：贺军（STDHJ） 第 4 页 CTS - 202试验器右下方有三个插头，如下图所示： 1）、试验器上三个插头标注有：“TCR”、“PWR”、“AAC”。TCR插头是测试收发机时连接的插头，通过一条Y型专用电缆将试验器上“TCR”插头、Y转换器上“TO CTS – 202 & TCR – 220”插头和TCR-230收发机上J1插头相连接。 2）、测试接收机时CTS-202试验器上“HEAD PHONE”插口与CMS-50上的插口“AF/SCOPE INPUT”用音频线相连接。 3）、测试发射机时CTS-202试验器上“MIC”插口与CMS-50上的“MOD GENOUTPUT”插口用音频线相连接。 4）、测试接收机时TCR-230收发机上J2插头的“RCV”与CMS-50上的插口“RF IN/OUT”用射频线相连接。 5）、测试发射机时TCR-230收发机上J2插头的“XMT/ALC”与CMS-50上的插口“RF IN/OUT”用射频线相连接。 6）、控制盒CTL-230与Y转换器上的“TO CTL-220/230”插头通过一条专用电缆相连接。 7）、27.5V直流稳压电源通过能承受20A电流的电源线送入CTS-202试验器的后边直流电源接线柱插口上。 与测试配套的Y转换器如下图所示： 作者：贺军（STDHJ） 第 5 页 2.4.3、接收机性能检查时按照下图所示连接设备和仪表： 2.4.4、将CTS-202及所使用的仪器设备电源开关置于关闭位，CTL-230控制盒的电源开关置于“0FF”（断开）位。CMS-50(或CMS-57)无线电综合测试仪使用前，应按其使用说明书指示的先进行自检（Self-test）及主菜单(TX、RX)的转换等功能的测试，正常后断开电源再与被测设备连接。 2.4.5、按照以下所述位置定位CTS-202和CTL-220控制盒的各开关的位置： CTS-202试验器面板上开关位置： 开关、旋钮 位 置 TCR PWR 开关 TS PTT 开关 OFF TIP 开关 OFF FAULT 开关 OVRD ST 开关 OFF ALC 旋钮 反时针到头 VOL 旋钮 断开 MODE 开关 USB SQLCH 旋钮 OFF CLFR 旋钮 OFF CHANNEL 旋钮开关 1 （2.0MHZ） OFF/USB/AM/A3A/A3J开关 USB 作者：贺军（STDHJ） 第 6 页 CTL-230控制盒： 开关、旋钮 位 置 V 旋钮 顺时针，刚好离开止动点 SQUELCH 旋钮 反时针到头 FREQ/CHAN 开关 FREQ CLARIFER 旋钮 OFF 初始测试所需置位的开关和旋钮在试验器面板上的布局位置： 2.4.6、CTS-202试验器的电源供给： 确信在CTS-202试验器的电源控制开关“POWER”在“OFF”（断开）位置，然后连接外部供给的直流稳压器电源到CTS-202试验器的后部接线柱上，调整直流电源供给器为27.5V直流输出。 2.4.7、CTS-202试验器的工作电压检测： 连接电压表到CTS-202试验器的“VOLTAGE OUTPUT”组的+和-插孔（注意观察正负极性），置位“VOLTAGE OUTPUT”开关到“INP PWR”组的“TCR”位，按压CTS-202试验器面板上的“POWER”（电源）开关到“ON”位，观察电压表，结果应是：27.5V直流，如果需要就调整直流稳压电源达到27.5V直流电压指示。 2.4.8、CTS-202试验器的面板指示灯检测： 按压CTS-202试验器上LAMP TESE按钮，并检查面板指示灯，应全部燃亮， 之后松开“LAMP TEST”按钮。 注意：TCR收发机通电检查时，应放在一绝缘橡胶垫或塑料绝缘板的工作台上，以防短路。 作者：贺军（STDHJ） 第 7 页 CTS-202试验器的面板指示灯检测开关和指示灯布局图： 2.5、TCR-230接收机检查： 2.5.1、将控制盒CTL-230的频率旋钮调到5.0000 MHz。 2.5.2、确信射频信号源是接到TCR-230前面板上插头J2上“RCV”端，将CTL-230 控制盒“MODE”开关置于“USB”位，调整CMS-50无线电综合测试仪上射 频信号为1μV，5.001MHZ未调制信号，检查在耳机中应有一个1000MHZ音 频信号出现。 CTL-230控制盒面板开关位置如下图所示： 2.5.3、将CTL-230控制盒“MODE”开关置于 “LSB”位，调整无线电综合测试 作者：贺军（STDHJ） 第 8 页 仪CMS-50上射频信号为1μV，4.999MHZ未调制信号，检查在耳机中应有一 个1000MHZ音频信号出现。 2.5.4、将CTL-230控制盒“MODE”开关置于 “TEL PLT CAR”位，调整无线电 综合测试仪CMS-50上射频信号为1μV，5.501MHZ未调制信号，检查在耳机 中应有一个1000MHZ音频信号出现。 2.5.5、将CTL-230控制盒“MODE”开关置于 “AM”位，并将频率调到22.9999MHZ, 调整无线电综合测试仪CMS-50上射频信号为3μV、1000HZ、30%调制的信 号，频率在22.9999MHZ，检查在耳机中应有一个1000MHZ音频信号出现。 2.5.6、将CTL-230控制盒“MODE”开关置于 “USB”位，频率保持还在22.9999MHZ, 调整无线电综合测试仪CMS-50上射频信号为3μV、23.0009MHZ未调制的信 号，检查在耳机中应有一个1000MHZ音频信号出现。 2.6、静噪和静噪抑制： 2.6.1、将控制盒CTL-230的频率旋钮调到5.0000 MHz，将CTL-230控制盒“MODE”开关置于 “USB”位，。 2.6.2、将“SQUELCH”和“VOL”旋钮顺时针转到头。 2.6.3、调整射频信号源为30μV,5.001MHZ未调制信号，检查在耳机输出中应 听不到1000HZ的音频信号。 2.6.4、反时针调整“SQUELCH”旋钮到“OFF”（断开静噪）位置，检查检查在 耳机输出中应出现1000HZ的音频信号。 2.6.5、将CTS-202的“SQUELCH”旋钮顺时针转到头，缓慢增加射频信号的输 出直到能够听到1000HZ音频信号，这时观察射频信号输出电平，结果应该 为：100±50μV，记录下此时所观察的结果。 2.6.6、再缓慢减小射频信号源的输出电平直到1000HZ音频信号消失（静噪关 闭），记录下此时观察所得的输出电平，由步骤2.6.5节所记录的输出电平 减去本节所测的电平，结果应为：2.0±1.0 dB。 2.6.7、暂时断开射频信号源输出，反时针完全旋转“SQUELCH”旋钮,但不达到 “OFF”（断开）位置，检查静噪，断开并注意听背景噪音，如果听不到，调 整射频信号源为0μV，重新连接射频信号源以建立测试并且缓慢增加射频 信号输出电平直到静噪断开，观察射频信号源的输出，结果应少于1.0μV。 2.7、AGC检查： 2.7.1、将控制盒CTL-230上选择5.0000 MHZ，将CTS-202的“VOLTAGE OUTPUT” 开关置于AGC位置，连接电压表到CTS-202试验器的“VOLTAGE OUTPUT”组 的+和-插孔上。 2.7.2、调整CMS-50信号源使其输出一个5.001MHZ，5μV未调制信号，在试验 中暂时断开射频信号源的输出（无射频输出），观察连接在CTS-202上的电 压表指示，记录结果。 2.7.3、重新连接射频信号源的射频输出到试验步骤，并观察电压表，由呈现在电压表的电平减去2.7.2节中记录信号输出电平，结果应不小于300mV。 2.7.4、连接电压表的+端到接收机的激励器插件A7上的Q7发射极上，将CTS-202 的“MODE”开关置于“AM”，增加射频信号源的输出电平直到电压表的指示为 +0.6V DC。观察射频信号源输出电平应为：100±50μV。 2.7.5、将CTS-202的“MODE”开关置于USB位置，增加射频信号源的输出电平 直到电压表（在Q7发射极）的指示为+0.6V DC。观察射频信号源输出电平应为：不大于350 mV。

车载电台的安装和使用

车载电台的安装和使用

车载电台的安装和使用

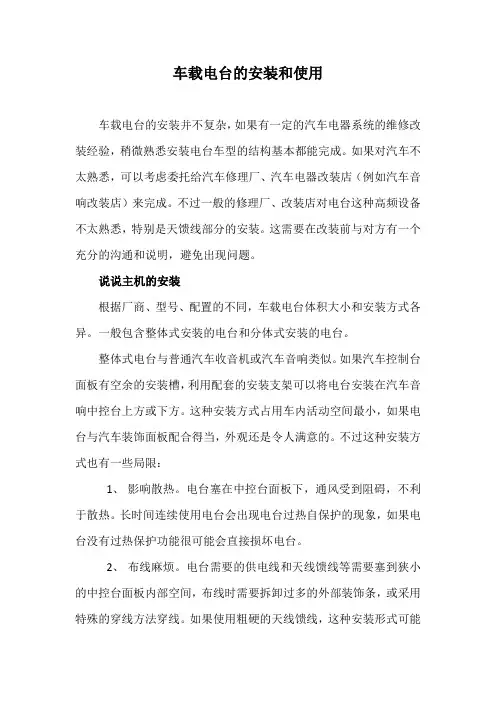

车载电台的安装并不复杂，如果有一定的汽车电器系统的维修改装经验，稍微熟悉安装电台车型的结构基本都能完成。如果对汽车不太熟悉，可以考虑委托给汽车修理厂、汽车电器改装店（例如汽车音响改装店）来完成。不过一般的修理厂、改装店对电台这种高频设备不太熟悉，特别是天馈线部分的安装。这需要在改装前与对方有一个充分的沟通和说明，避免出现问题。
