变压器接线方式详解

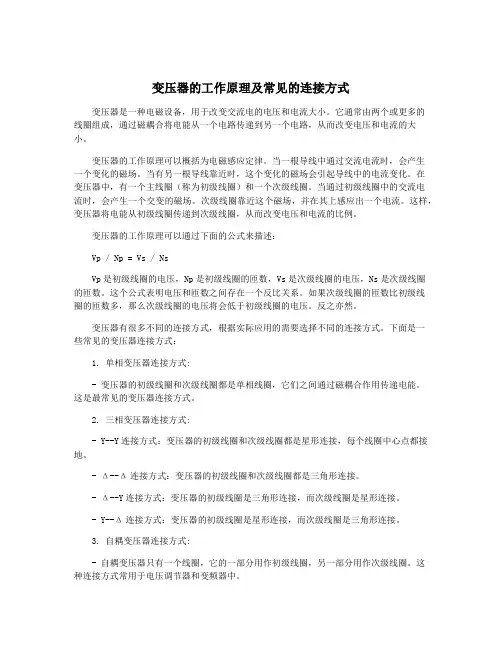

变压器的工作原理及常见的连接方式变压器是一种电磁设备，用于改变交流电的电压和电流大小。

它通常由两个或更多的线圈组成，通过磁耦合将电能从一个电路传递到另一个电路，从而改变电压和电流的大小。

变压器的工作原理可以概括为电磁感应定律。

当一根导线中通过交流电流时，会产生一个变化的磁场。

当有另一根导线靠近时，这个变化的磁场会引起导线中的电流变化。

在变压器中，有一个主线圈（称为初级线圈）和一个次级线圈。

当通过初级线圈中的交流电流时，会产生一个交变的磁场。

次级线圈靠近这个磁场，并在其上感应出一个电流。

这样，变压器将电能从初级线圈传递到次级线圈，从而改变电压和电流的比例。

变压器的工作原理可以通过下面的公式来描述：Vp / Np = Vs / NsVp是初级线圈的电压，Np是初级线圈的匝数，Vs是次级线圈的电压，Ns是次级线圈的匝数。

这个公式表明电压和匝数之间存在一个反比关系。

如果次级线圈的匝数比初级线圈的匝数多，那么次级线圈的电压将会低于初级线圈的电压。

反之亦然。

变压器有很多不同的连接方式，根据实际应用的需要选择不同的连接方式。

下面是一些常见的变压器连接方式：1. 单相变压器连接方式:- 变压器的初级线圈和次级线圈都是单相线圈，它们之间通过磁耦合作用传递电能。

这是最常见的变压器连接方式。

2. 三相变压器连接方式:- Y--Y连接方式：变压器的初级线圈和次级线圈都是星形连接，每个线圈中心点都接地。

- Δ--Δ连接方式：变压器的初级线圈和次级线圈都是三角形连接。

- Δ--Y连接方式：变压器的初级线圈是三角形连接，而次级线圈是星形连接。

- Y--Δ连接方式：变压器的初级线圈是星形连接，而次级线圈是三角形连接。

3. 自耦变压器连接方式:- 自耦变压器只有一个线圈，它的一部分用作初级线圈，另一部分用作次级线圈。

这种连接方式常用于电压调节器和变频器中。

除了上述常见的连接方式外，还有一些其他特殊的连接方式，如相移变压器、分接变压器、联络变压器等。

变压器接线方式一、概况变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。

常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，Y表示星形，“n”表示带中性线；“11”表示变压器一次侧和二次侧相位角差距30°（时钟11点时的角度为30°）；“0”表示变压器一次侧和二次侧相位角差距0°（时钟0点时的角度为0°）。

大写字母表示一次侧，小写字母表示二次侧。

二、分类我国常见的变压器接线方式有Dyn11、Yyn0、Yzn0、Yd112.1 Dyn11Dyn11的含义：D（一次侧三角形接法），y（二次侧星型接法），n（低压侧中性点引出），11（高低压相位差30），接线方式如下图所示。

优势：（1）有利于抑制高次谐波电流；（2）有利于单相接地短路故障的切除；（3）输出电压质量高、中性点不漂移、防雷性能。

（4）空载运行时，比Yyn0接线可较少10%损耗。

适用场景：（1）单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流25%时；（2）供电系统中存在较大的“谐波源”，3n次谐波电流比较突出时；（3）用于10KV配电系统，需提高低压侧单相接地故障保护灵敏度时。

2.2 Yyn0Yyn0的含义：Y（一次侧星型接法），y（二次侧星型接法），n（低压侧中性点引出），0（高低压相位差0）。

接线方式如下图所示：优势：（1）当高压熔丝一相熔断时，将会出现一相电压为零，另外两相电压没变化，可使停电范围减少1/3。

这种情况低压侧单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故不会造成动力负载因缺相运行而烧毁。

适用范围：（1）三相负荷基本平衡，其低压中性线电流不致超过低压绕组额定电流25%；（2）供电系统中谐波干扰不严重时；（3）用于10KV配电系统。

2.3 Yzn0Yzn0的含义：Y（一次侧星型接法），z（二次侧曲折连接法），n（低压侧中性点引出），0（高低压相位差0）。

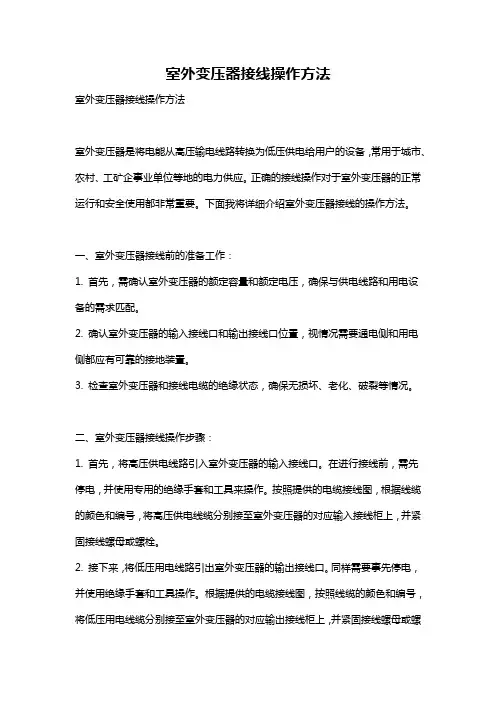

室外变压器接线操作方法室外变压器接线操作方法室外变压器是将电能从高压输电线路转换为低压供电给用户的设备，常用于城市、农村、工矿企事业单位等地的电力供应。

正确的接线操作对于室外变压器的正常运行和安全使用都非常重要。

下面我将详细介绍室外变压器接线的操作方法。

一、室外变压器接线前的准备工作：1. 首先，需确认室外变压器的额定容量和额定电压，确保与供电线路和用电设备的需求匹配。

2. 确认室外变压器的输入接线口和输出接线口位置，视情况需要通电侧和用电侧都应有可靠的接地装置。

3. 检查室外变压器和接线电缆的绝缘状态，确保无损坏、老化、破裂等情况。

二、室外变压器接线操作步骤：1. 首先，将高压供电线路引入室外变压器的输入接线口。

在进行接线前，需先停电，并使用专用的绝缘手套和工具来操作。

按照提供的电缆接线图，根据线缆的颜色和编号，将高压供电线缆分别接至室外变压器的对应输入接线柜上，并紧固接线螺母或螺栓。

2. 接下来，将低压用电线路引出室外变压器的输出接线口。

同样需要事先停电，并使用绝缘手套和工具操作。

根据提供的电缆接线图，按照线缆的颜色和编号，将低压用电线缆分别接至室外变压器的对应输出接线柜上，并紧固接线螺母或螺栓。

3. 完成接线后，用专用工具检查所接线缆的紧固情况，确保无松动。

然后使用专用绝缘胶带将接线螺母或螺栓进行绝缘处理，以防止电线松动或接触到其他金属导体而导致短路或漏电的情况。

4. 完成接线之后，进行绝缘电阻测试。

首先，将测试仪连接到接线柜的绝缘电阻测试端口，然后将测试引线分别连接到高压和低压输入端和输出端。

按下测试按钮，测试仪会进行电阻测量。

确认测试值符合要求后，将测试仪断电并取下测试引线。

5. 最后，检查所有接线的标志是否清晰可见，确保每条线缆的颜色、编号和连线位置准确无误。

以上就是室外变压器接线操作的详细步骤。

在操作中，一定要严格按照规范操作，并遵循相关的电力安全操作规程。

在接线过程中，应确保自身安全，正确使用绝缘工具，并注意操作细节，避免疏忽导致事故的发生。

变压器的接线方式、过载能力等介绍接线方式1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。

1000V兆欧表测量时，阻值大于2M欧姆。

2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。

3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。

检查输入输出线，确认正确无误。

4、先空载通电，观察测试输入输出电压符合要求。

同时观察机器内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。

5、当空载测试完成且正常后，方可接入负载。

过载能力干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

如何利用其过载能力呢?这里有两点供参考：(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。

(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。

而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。

变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。

选型干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。

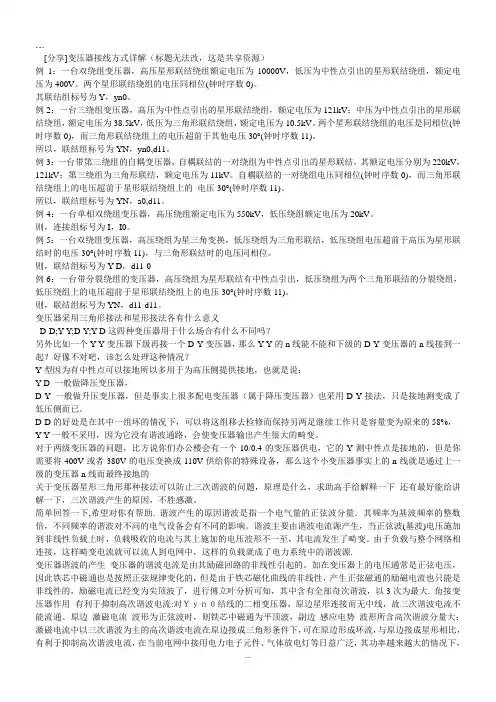

[分享]变压器接线方式详解（标题无法改，这是共享资源）例1：一台双绕组变压器，高压星形联结绕组额定电压为10000V，低压为中性点引出的星形联结绕组，额定电压为400V。

两个星形联结绕组的电压同相位(钟时序数0)。

其联结组标号为Y，yn0。

例2：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。

两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。

所以，联结组标号为YN，yn0,d11。

例3：一台带第三绕组的自耦变压器，自耦联结的一对绕组为中性点引出的星形联结，其额定电压分别为220kV，121kV；第三绕组为三角形联结，额定电压为11kV。

自耦联结的一对绕组电压同相位(钟时序数0)，而三角形联结绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。

所以，联结组标号为YN，a0,d11。

例4：一台单相双绕组变压器，高压绕组额定电压为550kV，低压绕组额定电压为20kV。

则，连接组标号为I，I0。

例5：一台双绕组变压器，高压绕组为星三角变换，低压绕组为三角形联结，低压绕组电压超前于高压为星形联结时的电压30°(钟时序数11)，与三角形联结时的电压同相位。

则，联结组标号为Y-D，d11-0例6：一台带分裂绕组的变压器，高压绕组为星形联结有中性点引出，低压绕组为两个三角形联结的分裂绕组，低压绕组上的电压超前于星形联结绕组上的电压30°(钟时序数11)。

则，联结组标号为YN，d11-d11。

变压器采用三角形接法和星形接法各有什么意义D-D;Y-Y;D-Y;Y-D这四种变压器用于什么场合有什么不同吗？另外比如一个Y-Y变压器下级再接一个D-Y变压器，那么Y-Y的n线能不能和下级的D-Y变压器的n线接到一起？好像不对吧，该怎么处理这种情况？Y型因为有中性点可以接地所以多用于为高压侧提供接地，也就是说：Y-D 一般做降压变压器，D-Y 一般做升压变压器，但是事实上很多配电变压器（属于降压变压器）也采用D-Y接法，只是接地测变成了低压侧而已。

变压器线圈初次级接线方法变压器初级线圈和次级线圈的接线方法变压器是一种电磁装置，用于通过电磁感应将电能从一个电路传递到另一个电路，同时改变电压和电流。

变压器由两个或多个线圈组成，称为初级线圈和次级线圈。

初级线圈连接到电源，次级线圈连接到负载。

初级线圈和次级线圈可以采用不同的接线方式，每种方式都会产生不同的电压和电流特性。

最常见的接线方法包括：星形接线：- 初级线圈或次级线圈的末端连接在一起并形成一个公共连接点，称为中性线或星点。

- 线圈的另一端连接到三相电源或负载。

- 星形接线通常用于平衡负载和三相供电系统。

三角形接线：- 初级线圈或次级线圈的一端连接到另一端的相邻端，形成一个闭合回路。

- 线圈的末端连接到三相电源或负载。

- 三角形接线通常用于非平衡负载或需要更高电压的场合。

星形-三角形接线：- 初级线圈采用星形接线，次级线圈采用三角形接线。

- 此接线方式可提供灵活性，允许在初级和次级侧改变电压和电流。

自耦变压器：- 初级线圈和次级线圈使用同一组绕组。

- 绕组的一部分用作初级线圈，另一部分用作次级线圈。

- 自耦变压器通常用于调节电压或提供隔离。

接线注意事项：- 对于星形接线，中性线必须适当接地。

- 对于三角形接线，绕组的连接顺序必须正确。

- 始终使用适当尺寸的导线和绝缘材料。

- 正确连接初级和次级线圈，确保电压和电流符合预期。

- 在操作变压器之前，仔细检查所有连接。

选择接线方法：接线方法的选择取决于变压器的具体应用和要求。

考虑以下因素：- 电源或负载的特性（三相或单相、电压、电流）- 所需的电压和电流转换- 负载平衡- 成本和效率通过仔细选择接线方法，可以优化变压器的性能，满足特定应用的需求。

变压器接线原理
变压器是一种重要的电力设备，用于改变交流电的电压。

变压器的接线原理是基于法拉第电磁感应定律和电磁感应电压的传递。

变压器由原/输入线圈和副/输出线圈组成，两个线圈通过磁性
材料（如铁芯）连接。

原线圈通常是电源侧，副线圈则连接到负载侧。

变压器的工作原理是基于磁耦合的原理，通过变换磁场的大小和变比，实现电压的转换。

在变压器的接线中，存在两种常见的接线方式，即星形（Y）
接法和三角形（Δ）接法。

在星形接法中，每个线圈的一个端
点连接在一起，形成共同连接点，而另一个端点分别连接到电源或负载。

在三角形接法中，每个线圈的两个端点分别连接到相邻线圈的端点，形成闭合的回路。

变压器的接线方式主要取决于其使用的场景和需求。

星形接法适用于负载较为对称的情况，可以提供更稳定的电压输出。

三角形接法适用于负载不对称和大功率的情况，能够提供更高的功率传输。

除了星形和三角形接法外，变压器还可以采用其他类型的接线方式，如Zigzag（之字形）接法、V连接和U连接等。

这些
接线方式可以根据实际需要进行选择，以满足不同的电力传输要求。

总之，变压器的接线方式是根据实际需求和负载条件来确定的。

通过合理的接线方式，可以实现电压的变换和电力传输的有效控制。

三相变压器的联结方式
（三）三相变压器的联结组标号
1、三相变压器的联结方式
三相变压器的三个相绕组一般有三种联结方式：星形、三角形或曲折性。

星形、三角形接法在前面电工基础中已有叙述。

下面对曲折形联结做一些简单介绍、
所谓的曲折性联结，也称为Z联结，就是把每相绕组分成两半，分别套在两个铁芯柱上，然后到接串联，也就是说每个铁芯柱上都套有分属于两个不同相的绕组。

如下图，图a为三相绕组Z联结的接线方式；图b为相量图。

这种接线方式各相下半截线圈在左边的铁芯柱上，称为左行联结、如果反过来下半截图在右边铁芯柱上。

则称为右行联结。

左行和右行的区别是相量都向同一方向旋转60℃，但相互之间的相位差仍然都是1200，相应顺序也不变。

曲折联结一般只用于小容量变压器的低压绕组，特别适用于中性点要带额定电流的负荷时。

因为三相曲折联结可降低零序阻抗，三相负荷不平衡时引起的中性点电压偏移小。

因此，Z联结的接线方式特别适用于作为接地变压器形成人工中性点。

此外，采用Z型联结可以有助于防止雷击过电压。

因为当雷电冲击电流流过三相Z接线绕组时，每个铁芯柱上的上、下两个绕组匝数相符相等，且下半是反接。

因此流过的雷电流对铁芯内产生的磁通而言，大小相等、方向相反，雷电流在每个铁芯柱上的总磁动势几乎等于零，就不会产生对高压绕组的正、逆变交换过电压。

变压器接法
变压器接法是变压器工作过程中最重要的一部分，也是影响变压器性能和可靠性的关键因素。

在变压器选型时，不仅要考虑额定功率范围、绝缘等级和损耗，还要研究变压器的接法及相关参数，以满足变压器的技术要求。

一般来说，变压器的接法可以分为三类：并联接法、串联接法和三相接法。

1、并联接法
并联接法是指将原输出电压通过改变变压器铁心比例，采用两个或多个同类变压器的并联，以达到较高或较低输出电压的要求。

并联接法可以提高变压器的输出功率，提高电压因数，降低损耗，使变压器具有更高的效率。

2、串联接法
串联接法是指将两只或多只变压器的铁心比例不变，多只变压器串联形成，然后共用一个负载，以达到输出电压比直接连接的变压器低的要求，此时，变压器的负载可较小，能节省能源，具有较高的经济效益。

3、三相接法
三相接法是指将三只相同类型的变压器并联使用，三相接法同时克服了并联接法与串联接法的缺点，使各只变压器的负载均衡，且输出电压更高，易于控制。

总之，变压器的接法的选择关乎变压器的性能，因此，在变压器选购时要根据详细的工况要求来选用相应的接法。

合理的接法可以确保变压器的正常使用，并且能达到节能的效果。

三相四线变压器是一种常见的电力变压器，用于将三相电源的电压变换为低电压输出，常用于工业和商业用途。

下面是一种常见的三相四线变压器接线法，称为"Y-Δ" 接线法：
1. 首先，将三相电源的三根相线（L1、L2、L3）和中性线（N）连接到变压器的高压侧（原线圈，也称为Y 线圈）：
- 将L1 连接到变压器的一个高压侧接线柱。

- 将L2 连接到另一个高压侧接线柱。

- 将L3 连接到第三个高压侧接线柱。

- 将N 连接到高压侧的中性接线柱。

2. 然后，将变压器的低压侧（副线圈，也称为Δ 线圈）的三个相线（a、b、c）连接到负载电路：
- 将a 相线连接到负载电路的一个引线。

- 将b 相线连接到负载电路的另一个引线。

- 将c 相线连接到负载电路的第三个引线。

3. 此时，负载电路与变压器的低压侧相连，高压侧提供给变压器的电源。

需要注意的是，Y-Δ 接线法适用于负载是三相电源的情况，如果负载是单相电源，采用其他连接方式，如Y-Y 接线法。

接线变压器是电力系统中的重要组成部分，正确的接线可以确保安全、可靠的电力输送和设备运行。

在执行电气工作时，请始终遵循适用的电气标准和安全规定。

强烈建议由合格的电气工程师进行设计、安装和维护。

变压器的接线方式（图文分析）
变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。

请点击此处输入图片描述
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：
配电变压器、电力变压器、全密封变压器、组合式变压器、干式
变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。

11---即按钟表指针11点的位置，比12点超前30度。

一次为Y接线方式，二次为△接线方式， (同名端)二次比一次超前30度。

Y/d-11的解释：变压器一次侧接线为：星三角二次侧接线为：均为星星主变Y/△-11接线带来的两侧电流之间的30度相角差在计算差流之前必须首先纠正。

现在一般采取主变微机装置内部软件补偿。

请点击此处输入图片描述请点击此处输入图片描述。

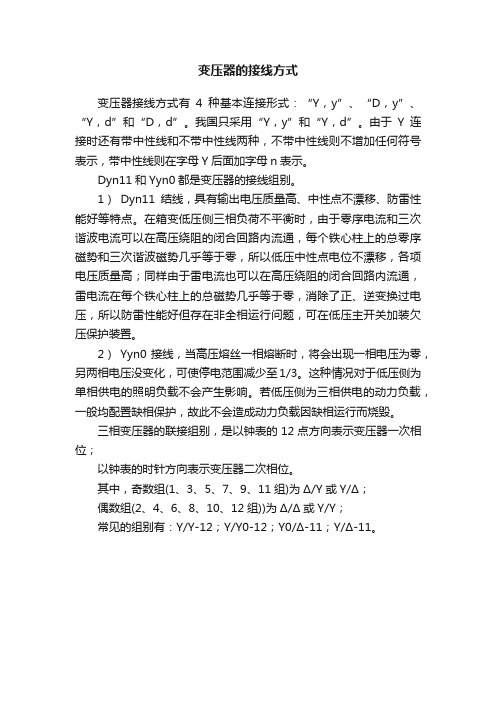

变压器的接线方式
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

Dyn11和Yyn0都是变压器的接线组别。

1）Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好但存在非全相运行问题，可在低压主开关加装欠压保护装置。

2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。

这种情况对于低压侧为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。

三相变压器的联接组别，是以钟表的12点方向表示变压器一次相位；
以钟表的时针方向表示变压器二次相位。

其中，奇数组(1、3、5、7、9、11组)为Δ/Y或Y/Δ；
偶数组(2、4、6、8、10、12组))为Δ/Δ或Y/Y；
常见的组别有：Y/Y-12；Y/Y0-12；Y0/Δ-11；Y/Δ-11。

变压器的接线方法变压器是一种将交流电能从一个电路传输到另一个电路的设备，其基本工作原理是利用电磁感应。

根据不同的用途和需求，变压器可以有不同的接线方法。

下面将介绍几种常见的变压器接线方法。

1. 单相变压器接线方法：单相变压器是最常见的一种变压器，主要用于家庭、商业和工业领域。

其接线方法包括两种基本类型：星形接线和三角形接线。

- 星形接线方法：在星形接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。

副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。

这种接线方法常用于家庭、商业和一些低功率的工业应用。

- 三角形接线方法：在三角形接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。

副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。

这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。

2. 三相变压器接线方法：三相变压器是用于大功率工业应用的一种变压器，其接线方法包括三种常见类型：Y型接线、型接线和Z型接线。

- Y型接线方法：在Y型接线中，主绕组的每个相位的一端通过连接在一起的中性点连接到电源的中性线上，而另一端则相互连接，形成一个三角形。

副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。

这种接线方法常用于工业和商业应用。

- 型接线方法：在型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。

副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。

这种接线方法常用于一些特殊的工业应用，例如大功率电机的启动。

- Z型接线方法：在Z型接线中，主绕组的每个相位的一端相互连接，形成一个闭合的三角形。

副绕组的每个相位的一端分别连接到主绕组的另一端，形成两个相对的连接点，用于输出电压。

与型接线不同的是，Z型接线中副绕组的接线顺序与主绕组相反。

变压器接线方式变压器高低压侧的接线方式变压器高低压侧选择何种接线方式以及为何采用此种接线方式呢?接线方式的说法不妥，只能说是选择变压器的结线组别。

一侧绕组只有Y和Δ二种，双圈式变压器的组合就是四种:Y/Y，Δ/Y，Y/Δ，Δ/Δ。

Y/Y结线组是输入输出同相位，还有5种不同相位，按时钟表示，分别是0点和2，4，6，8，10点，钟点表示也是输入与输出之间的相位关系，进一步描述，请楼主自己用画图来说明了。

Δ/Δ结线组是输入输出也是同相位，还有5种不同相位，按时钟表示，同样是0点和2，4，6，8，10点，钟点表示一样是输入与输出之间的相位关系，进一步描述，请楼主自己用画图来说明吧。

Δ/Y和Y/Δ结线组是输入输出不同相位，按时钟表示分别是1点和3，5，7，9，11点，同样是输入与输出之间的相位关系，也需要用向量图来描述。

为什么选择的问题，要看它们各种结线的优缺点。

Δ结线可以看出，每相绕组与另二相绕组头尾相接，其优点是三次谐波会在Δ形绕组中自相抵消，缺点是没有中性点，无法利用(何种)接地方法控制对地电位。

Y结线的优缺点正好与Δ结线相反，感应过来的三次谐波无法抵消，将会影响下一级或用电设备，但它有中性点，可以利用中性点选择一种接地方式，控制系统对地电压和保护措施。

中性点的接地叫工作接地，电力系统少不了工作接地，它有4点作用:1、满足系统运行需要。

中性点接地可使继电保护准确动作，并消除单相接地过电压;中性点接地可以防止零序电压偏移，保持三相电压基本平衡。

2、降低人体的接触电压。

若中性点不接地，当系统有一相发生接地故障时，人站在地面上又触及另一相时，人体将受到的接触电压将接近线电压。

而中性点接地时，因中性点接地电阻小，中性点与地之间的电位差接近0，如发生一相接地，人站在地面上又触及另一相时，人体受到的接触电压只接近相电压，因此降低了人体的接触电压。

3、保证迅速切断故障设备。

在中性点不接地系统，当一相接地时接地电流很小，保护装置不能迅速动作切断电流，故障将长时间持续下去。

变压器出线连接标准
变压器的出线连接标准主要有两种：星形连接和三角形连接。

1. 星形连接（Y连接）：
在星形连接中，变压器的三相输入线依次连接到变压器的三个相端，而三相出线则连接在共同连接点上。

这种连接方式可以提供相对较高的线电压，适合用于长距离输电。

2. 三角形连接（Δ连接）：
在三角形连接中，变压器的三相输入线通过直接连接到变压器的三个相端形成一个闭合的三角形回路，而三相出线则连接在每个相之间。

这种连接方式可以提供相对较低的线电压，适合用于较小范围的配电系统。

需要注意的是，变压器的出线连接标准可能会根据具体情况而有所变化，因此在安装和连接变压器时，应该严格按照变压器的制造商提供的相关标准进行连接，以确保安全和正常运行。

变压器接法详解常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。

变压器接线方式变压器是电力系统中重要的电力设备。

它通过变换电压实现电能的传输和分配。

在使用变压器时，正确的接线方式是非常关键的。

不仅可以确保电能的高效传输，还可以保证电路的安全运行。

本文将介绍常见的变压器接线方式及其特点。

一、单相变压器的接线方式1. Y-△接法（星形-三角形接法）在Y-△接法中，低压绕组为星形接法，高压绕组为三角形接法。

这种接线方式适用于低压侧需要较大的电流和较小的电压，而高压侧需要较小的电流和较大的电压的情况。

Y-△接法的特点是：低压绕组电流较大，高压绕组电流较小；低压绕组电压较小，高压绕组电压较大。

2. △-Y接法（三角形-星形接法）在△-Y接法中，低压绕组为三角形接法，高压绕组为星形接法。

与Y-△接法相反，△-Y接法适用于低压侧需要较小的电流和较大的电压，而高压侧需要较大的电流和较小的电压的情况。

△-Y接法的特点与Y-△接法相反：低压绕组电流较小，高压绕组电流较大；低压绕组电压较大，高压绕组电压较小。

二、三相变压器的接线方式1. Y-Y接法（星形-星形接法）在Y-Y接法中，低压绕组和高压绕组均为星形接法。

这种接线方式适用于需要将电压降低或升高到相同比例的情况。

Y-Y接法的特点是：低压侧电流较大，高压侧电流较小；低压侧电压较小，高压侧电压较大。

2. △-△接法（三角形-三角形接法）在△-△接法中，低压绕组和高压绕组均为三角形接法。

与Y-Y接法相反，△-△接法适用于需要将电压降低或升高到相同比例的情况。

△-△接法的特点与Y-Y接法相反：低压侧电流较小，高压侧电流较大；低压侧电压较大，高压侧电压较小。

3. Y-△接法（星形-三角形接法）在Y-△接法中，低压绕组为星形接法，高压绕组为三角形接法。

这种接线方式适用于需要将电压降低或升高到不同比例的情况。

Y-△接法的特点是：低压侧电流较大，高压侧电流较小；低压侧电压较小，高压侧电压较大。

4. △-Y接法（三角形-星形接法）在△-Y接法中，低压绕组为三角形接法，高压绕组为星形接法。

对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。

接地变压器有二种：Z型接地变压器（ZN、ZN，yn）和星形/三角形接线变压器（YN，d）。

现在，多用Z型接地变压器，其中性点可接入消弧线圈。

Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。

接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。

Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。

当Z型接地变压器中性点接入消弧线圈时，可使消弧线圈补偿电流自由地流过，因此Z型变压器广为采用作接地变压器。

Z型接地变压器，还可装有低压绕组，接成星形中性点接地（yn）等方式，作为所用变压器使用。

Z型接地变压器有油浸式和干式绝缘两种，其中树脂浇注式是干式绝缘的一种。

适用范围适用于容量为220千伏安与以下，电压为35千伏与以下的油浸式Z型接地变压器。

接地变压器原理图：对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。

对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。

接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈。

接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。

而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。

一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。

当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。
