铝合金门窗生产工艺流程.

铝合金门窗加工工艺流程一、工艺准备1.准备所需的铝合金型材、五金配件、玻璃等材料。

2.验收材料，确保质量合格、数量充足。

二、型材切割1.根据门窗尺寸要求，将铝合金型材切割成相应的长短。

2.使用横切锯或纵切锯进行切割，保证切割平整、尺寸精确。

三、型材铣槽1.根据门窗设计要求，将需要安装五金配件的位置进行铣槽处理。

2.使用铣槽机进行铣槽，保证槽口平整、尺寸准确。

四、型材打孔1.根据门窗设计要求，将需要进行玻璃固定或五金配件安装的位置进行打孔。

2.使用打孔机进行打孔，保证孔洞平整、位置准确。

五、型材组装1.将已经切割、铣槽、打孔的型材按照门窗设计要求进行组装。

2.使用螺丝、铝合金连接件等进行连接，保证连接牢固、结构稳定。

六、焊接1.对需要焊接的型材进行处理，确保焊接表面干净、平整。

2.使用铝合金焊接机进行焊接，保证焊缝牢固、焊接质量符合要求。

七、型材表面处理1.清洁铝合金型材表面，去除灰尘、油污等杂质。

2.使用喷砂机或喷涂机进行表面处理，增加型材的美观度和耐腐蚀性。

八、五金配件安装1.根据门窗设计要求，将五金配件如铰链、推杆等安装到相应的位置。

2.使用螺丝等固定五金配件，保证安装牢固、操作灵活。

九、玻璃安装1.根据门窗设计要求，将玻璃安装到门窗的相应位置。

2.使用密封胶等进行玻璃的固定，确保安装牢固、密封性好。

十、品质检验1.对加工完成的铝合金门窗进行整体检查，确保加工质量符合要求。

2.检查尺寸、五金配件安装、玻璃固定等方面的问题，确保门窗的质量合格。

十一、包装与出厂1.将检查合格的铝合金门窗进行包装，包括使用防护膜、泡沫塑料等进行包裹保护。

2.准备好外包装材料，如纸箱等，进行外包装，为运输做好准备。

3.出厂前对包装后的产品进行验收及质量记录，确保出厂产品的质量良好。

以上是铝合金门窗加工工艺流程的详细介绍，每一步都必须严格按照要求进行操作，以确保最终产品的质量。

同时，加工过程中需要保持工作区域的整洁，加强安全意识，确保操作人员的安全。

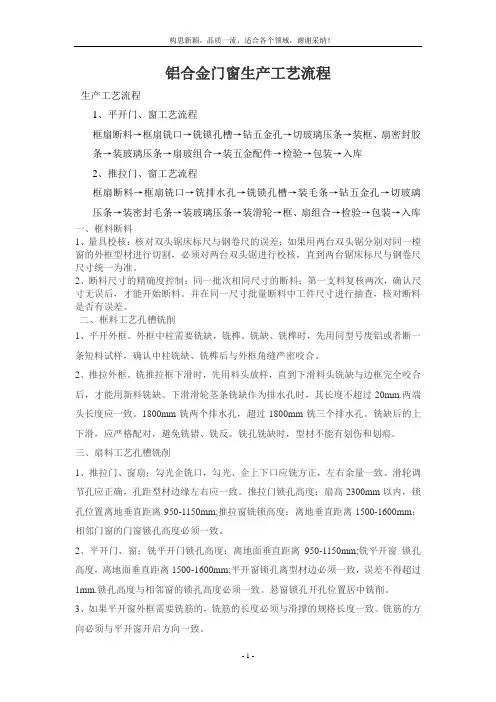

铝合金门窗生产工艺流程生产工艺流程1、平开门、窗工艺流程框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库2、推拉门、窗工艺流程框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库一、框料断料1、量具校核：核对双头锯床标尺与钢卷尺的误差；如果用两台双头锯分别对同一樘窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制：同一批次相同尺寸的断料；第一支料复核两次，确认尺寸无误后，才能开始断料。

并在同一尺寸批量断料中工件尺寸进行抽查，核对断料是否有误差。

二、框料工艺孔槽铣削1、平开外框。

外框中柱需要铣缺，铣榫。

铣缺、铣榫时，先用同型号废铝或者断一条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。

铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合后，才能用新料铣缺。

下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm.两端头长度应一致。

1800mm铣两个排水孔，超过1800mm铣三个排水孔。

铣缺后的上下滑，应严格配对，避免铣错、铣反。

铣孔铣缺时，型材不能有划伤和划痕。

三、扇料工艺孔槽铣削1、推拉门、窗扇；勾光企铣口，勾光、企上下口应铣方正，左右余量一致。

滑轮调节孔应正确，孔距型材边缘左右应一致。

推拉门锁孔高度：扇高2300mm以内，锁孔位置离地垂直距离950-1150mm;推拉窗铣锁高度：离地垂直距离1500-1600mm；相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗；铣平开门锁孔高度：离地面垂直距离950-1150mm;铣平开窗锁孔高度，离地面垂直距离1500-1600mm;平开窗锁孔离型材边必须一致，误差不得超过1mm.锁孔高度与相邻窗的锁孔高度必须一致。

悬窗锁孔开孔位置居中铣削。

铝合金门窗工艺流程和方案第一章生产工艺流程第1节平开门窗工艺流程锯切主型材→开V型口→铣排水孔→形钢下料→装型钢→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→装五金配件→检验→包装→入库第2节推拉门窗工艺流程锯切型材→铣排水孔→切型钢→装型钢→装毛条→焊接→清角→手动铣槽→钻五金孔→切玻璃压条→装密封条→装玻璃压条→切防风条→防风条钻孔→防风条铣槽→防风条装毛条→装防风条→装缓冲块→装滚轮→框扇组合→装密封桥→装月牙锁→检验→包装→入库第二章工艺制定、完善铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。

工艺的制定。

以下是几个主要工序的工艺流程情况。

第1节型材下料我公司使用的是HYSJ02—3500塑铝型材双角锯。

工作气压0.4—0.6MPa，耗气量100L/min，采用无级调速，工作长度450—3500mm，使用此锯下料，尺寸公差控制在±0.5mm以内。

在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。

在批量生产时，应先下一樘，检验合格后，再投入成批生产。

生产时应不断抽检构件尺寸，以保证产品批量的合格率。

第2节铣水槽我公司使用的是HYDX—01塑铝型材多功能铣床。

工作气压0.4—0.6MPa，耗气量45L/min，铣刀规格Ф4mm*100mm、Ф4mm*75mm，铣头转速2800转/ min。

在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。

在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。

每班应及时进行屑渣清理和导轴润滑。

第3节开V型口V型切割锯用于铝合金型材90°V形槽的下料，适用于料宽120 mm，长度1800 mm。

铝合金门窗制造工艺流程嘿，咱今儿就来唠唠铝合金门窗制造工艺流程这档子事儿。

你想想看啊，那铝合金门窗，多重要啊！就好比是房子的眼睛，既要好看，还得实用。

那这铝合金门窗到底是咋造出来的呢？首先得有好材料吧，这铝合金就像是做菜的食材，得新鲜、得优质。

然后呢，就该切割啦，就跟切菜似的，得按照尺寸切得恰到好处。

接着就是打孔，这可不能马虎，孔打歪了，那门窗还能安得稳当？就好像人走路，腿要是有毛病，那能走得顺溜吗？再然后就是组装啦，这就像是搭积木，每一块都得放对地方，才能搭出漂亮坚固的门窗。

焊接这一步也很关键啊，得把各个部件牢牢地焊接在一起，这要是没焊好，松松垮垮的，那可不行，风一吹说不定就散架了。

还有表面处理呢，这就好比给门窗化个妆，让它漂漂亮亮的，不仅好看，还能防锈啥的，多重要啊！你说这铝合金门窗制造，是不是挺有意思的？就像盖房子一样，一砖一瓦都得用心。

咱家里的门窗，那可都是工人们精心打造出来的。

你再想想，要是没有这些严格的工艺流程，那咱们能用上质量好又美观的铝合金门窗吗？肯定不能啊！所以说，这每一个步骤都不能小瞧。

咱平时可能不太在意这些，觉得门窗不就是个普通物件嘛。

但你仔细琢磨琢磨，要是门窗质量不行，冬天漏风夏天进蚊子，那得多闹心啊！而且好的门窗还能隔音呢，让咱在家里能安安静静地休息。

所以啊，咱得感谢那些制造铝合金门窗的工人们，是他们的辛勤付出，才让咱们有了这么好的门窗可用。

咱以后选门窗的时候，也得多长个心眼儿，看看是不是按照标准工艺流程做出来的。

咱可不能花了钱，还买个不靠谱的东西回来，那不是亏大了嘛！这铝合金门窗制造工艺流程啊，说简单也简单，说复杂也复杂。

但不管怎么说，都是为了给咱造出好门窗。

咱得好好珍惜这些门窗，好好使用它们，让它们为咱的家遮风挡雨，带来温暖和舒适。

你说是不是这个理儿？。
