[辽宁]大型知名综合商场给排水全套图纸231张（含商场、裙房、5栋超高层）
设计说明：有 建筑功能：住宅,办公,商业
高度类别：多层建筑,高层建筑,超高层建筑 建筑面积：510632㎡
地上层数：40层 图纸深度：施工图
图纸张数：231张 设计时间：2012
地下室用途：人防,商业,车库 生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置
系统供水设备：高位水箱 供水方式：市政供水,变频供水
供水分区：两区 排水体制：污废合流
排水技术：重力排水 雨水重现期：10年
消火栓用水量室外(L/S)：30 消火栓用水量室内(L/S)：40
特殊系统：虹吸雨水 大样节点：水箱,水泵,卫生间
项目位置：辽宁
资料目录
给排水平面图
生活给水系统原理图
循环冷却水及冷却水补水原理图
废水系统原理图
生活污水系统原理图
空调冷凝水系统原理图
压力废水、污水系统原理图
重力流雨水系统原理图
水泵房放大图
制冷机房冷却循环水系统平面图
循环冷却给水轴测图
卫生间放大图
雨水排水平面图
雨水排水轴测图
整体消防分区综合关系原理图
消火栓及玻璃冷却平面图
消火栓给水管道轴测图
喷淋平面图
自动喷水灭火系统图
微型自动扫描灭火装置水系统说明及原理图
消防泵房平面放大图
消防泵房轴测图
内容简介该资料为辽宁某大型综合商场给排水全套施工图纸。

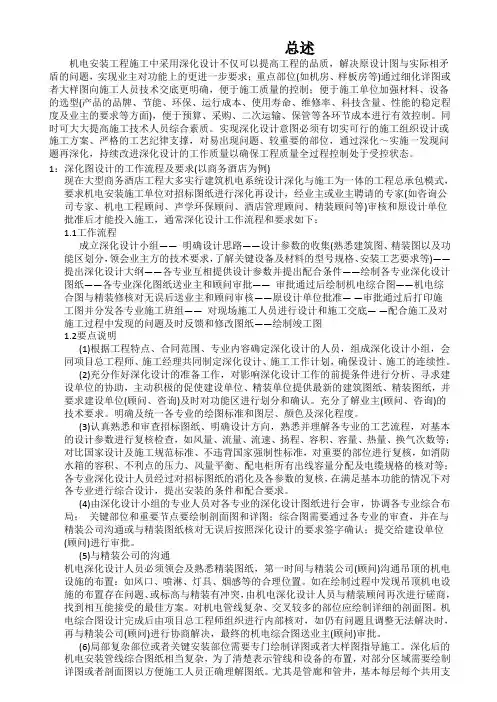

总述
机电安装工程施工中采用深化设计不仅可以提高工程的品质，解决原设计图与实际相矛盾的问题，实现业主对功能上的更进一步要求；重点部位(如机房、样板房等)通过细化详图或者大样图向施工人员技术交底更明确，便于施工质量的控制；便于施工单位加强材料、设备的选型(产品的品牌、节能、环保、运行成本、使用寿命、维修率、科技含量、性能的稳定程度及业主的要求等方面)，便于预算、采购、二次运输、保管等各环节成本进行有效控制。同时可大大提高施工技术人员综合素质。实现深化设计意图必须有切实可行的施工组织设计或施工方案、严格的工艺纪律支撑，对易出现问题、较重要的部位，通过深化～实施一发现问题再深化，持续改进深化设计的工作质量以确保工程质量全过程控制处于受控状态。
1：深化图设计的工作流程及要求(以商务酒店为例)
现在大型商务酒店工程大多实行建筑机电系统设计深化与施工为一体的工程总承包模式，要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家(如咨询公司专家、机电工程顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工，通常深化设计工作流程和要求如下：
1.1工作流程
成立深化设计小组—— 明确设计思路——设计参数的收集(熟悉建筑图、精装图以及功
能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等)——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批—— 审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准— —审批通过后打印施工图并分发各专业施工班组—— 对现场施工人员进行设计和施工交底— —配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图
1.2要点说明
(1)根据工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
房屋建筑工程涉及消防的竣工图纸目录
一、消防总平面图 建筑总平面图（或总平面图）
*消防总平面图（消防登高操作场地及消防车道示意图、总平面消防分析图）
*给排水总平面图（如给水与排水分别绘制，为给水总平面图）
室外绿化总平面图
二、建筑 图纸目录、设计说明、图例、门窗统计表
*建筑平面图、防火分区平面图
外立面图
剖面图
大样图（包括门窗、楼梯、坡道）
楼梯详图
幕墙专业图纸（包括材料表、防火封堵节点大样）
三、结构 图纸目录、结构设计说明、钢结构设计总说明（含防火涂料设计说明）
结构平面图、钢结构施工图（包括主要结构和建筑构配件、防火保护构造大样（如有））
四、建筑电气 图纸目录、设计说明、图例及材料表
电气系统图（强电部分：高低压配电系统、柴油发电系统、消防动力配电系统、消防应急照明和疏散指示系统；*弱电部分：火灾自动报警及消防联动控制系统、消防应急广播系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统、余压监控系统）
电气平面图（强电部分：与消防相关的电力平面、应急照明及疏散指示平面；*弱电部分：仅包含火灾报警、消防联动、消防应急广播、电气火灾监控、消防设备电源监控、防火门监控等内容的平面图）
大样图（高低压配电房平面布置图、柴油发电机房平面布置图、消防控制室平面布置图）
五、消防给水和灭火设施 图纸目录、设计说明、图例
给排水总平面图（如给水与排水分别绘制，为给水总平面图）
*平面图：各层给排水平面图（如给排水与消防分别绘制，为消防平面图）、各层自动喷水灭火平面图
木系统图：消火栓、自动喷水灭火、自动跟踪定位射流灭火系统展开图或轴测图，管网式气体灭火系统原理图、集水坑排水系统图
大样图（包含设备表）：消防水池和消防泵房、消防水箱、稳压设备、报警阀间、气体灭火钢瓶间大样图
六、供暖通风与空气调节 设施图纸目录、设计说明、施工说明、图例、设备材料表
平面图：各层空调通风、*防排烟平面图
首层给排水平面图
首层商业喷淋平面图
二层给排水平面图
三~二十九层奇数层给排水平面图
四~三十层奇数层给排水平面图
屋顶机房层给排水平面图
一层给排水平面图 二层给排水平面图
3~31 层奇数层给排水平面图 4~30 层奇数层给排水平面图
屋顶机房层给排水平面图 屋顶层给排水平面图
一层给排水平面图
二层给排水平面图
三~三十一层奇数层给排水平面图
四~三十层偶数层给排水平面图
屋顶层给排水平面图
一层给排水平面图
二层给排水平面图 屋顶排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶给排水平面图
一层消防平面图
二层给排水及消防平面图
3~29 奇数层给排水及消防平面图
4~30 偶数层给排水及消防平面图
屋顶给排水及消防平面图
SJ-03
SJ-04
SJ-05
SJ-06
SJ-07
SJ-08
SJ-02
SJ-03
SJ-04
SJ-02
SJ-03
SJ-04
SJ-05
SJ-06
SJ-01
SJ-02
SJ-02
SJ-03
SJ-04
SJ-05
SJ-06
SJ-01
SJ-03
SJ-04
SJ-05
SJ-06
一层消防平面图
二层给排水及消防平面图
3~29 奇数层给排水及消防平面图
4~30 偶数层给排水及消防平面图
屋顶给排水及消防平面图 屋顶水箱详图
一层消防平面图
二层给排水及消防平面图
3~29 奇数层给排水及消防平面图 4~30 偶数层给排水及消防
平面图
屋顶给排水及消防平面图
7 栋
一层给排水平面图
二层给排水平面图
四~三十偶数层给排水平面图
三~三十一奇数层排排水平面图
屋顶给排水平面图
地下室
给水总平图
地下一层给排水、消防平面图(一)
地下一层给排水、消防平面图(二)
地下一层自动喷洒平面图(一)
地下一层自动喷洒平面图(二)
地下二层给排水、消防平面图(一)
地下二层给排水、消防平面图(二)
