沈阳理工大学通信系统课程设计报告——线性码仿真资料

即原先1比特的能量分成3份给3比特, 通过编码的处理, 也能实现性能的提升。这就是编码增益。编码增益源自于在编码处理 时, 不仅仅简单的将1比特编码成3比特, 同时由于编码时的异或处理, 将1比特的信息分散到了相邻的一长串序列中, 在译码 处理时, 再从这些相关的序列中收集该比特的信息, 从而实现信噪比的提升。这就是带宽换信噪比的意思。
课题3
三 性能仿真
经过RS编码后, 系统 的误码率较编码前明显下 降, 说明了RS编码的纠错 功能；
图1 （15, 11）RS编码后BER曲线保持比特能量一定
15
通过比较这两类情况可以发现, 在总能量不变的情况下会出现低于一定门限值时, 未经编码的误比特率比编码的误比特率要
课题3 好, 原因是比特信噪比下降造成。比如将一个原始信息位比特编成3个比特（加入2位冗余）, 如果保持总的信号能量相等,
2
课题1
— 设计思想 题目要求使用Matlab仿真高斯白噪声信道 下 QPSK的信噪比与误码率的关系。采用 Matlab代码可以模拟二进制比特流产生、 信号集生成、调制、 AWGN信道、相干解 调、滚降滤波等一系列过程, 通 过蒙特卡 洛仿真的方法得出误码率, 同时生成理论曲 线进行对比。
3
课题1
通信建模与仿真课程设计报告
课题1
■ 仿真高斯白噪声信道下QPSK的Eb/N0与误比特率之间的关系，要求: ■ 利用两种工具进行仿真: Matlab、Simulink ■ 成型滤波器采用根升余弦滚降滤波器，滚降系数为0.5，过采样因子
为4， ■ 要求仿真至1e-5误比特率 ■ 与理论值对比，绘出对比曲线
11
课题3
二 实现流程
有RS编码
无RS编码
12Leabharlann 题3二 实现流程13

通信系统仿真实验报告摘要：本篇文章主要介绍了针对通信系统的仿真实验，通过建立系统模型和仿真场景，对系统性能进行分析和评估，得出了一些有意义的结果并进行了详细讨论。

一、引言通信系统是指用于信息传输的各种系统，例如电话、电报、电视、互联网等。

通信系统的性能和可靠性是非常重要的，为了测试和评估系统的性能，需进行一系列的试验和仿真。

本实验主要针对某通信系统的部分功能进行了仿真和性能评估。

二、实验设计本实验中，我们以MATLAB软件为基础，使用Simulink工具箱建立了一个通信系统模型。

该模型包含了一个信源（source）、调制器（modulator）、信道、解调器（demodulator）和接收器（receiver）。

在模型中，信号流经无线信道，受到了衰落等影响。

在实验过程中，我们不断调整系统模型的参数，例如信道的衰落因子以及接收机的灵敏度等。

同时，我们还模拟了不同的噪声干扰场景和信道状况，以测试系统的鲁棒性和容错性。

三、实验结果通过实验以及仿真，我们得出了一些有意义的成果。

首先，我们发现在噪声干扰场景中，系统性能并没有明显下降，这说明了系统具有很好的鲁棒性。

其次，我们还测试了系统在不同的信道条件下的性能，例如信道的衰落和干扰情况。

测试结果表明，系统的性能明显下降，而信道干扰和衰落程度越大，系统则表现得越不稳定。

最后，我们还评估了系统的传输速率和误码率等性能指标。

通过对多组测试数据的分析和对比，我们得出了一些有价值的结论，并进行了讨论。

四、总结通过本次实验，我们充分理解了通信系统的相关知识，并掌握了MATLAB软件和Simulink工具箱的使用方法，可以进行多种仿真。

同时，我们还得出了一些有意义的结论和数据，并对其进行了分析和讨论。

这对于提高通信系统性能以及设计更加鲁棒的系统具有一定的参考价值。

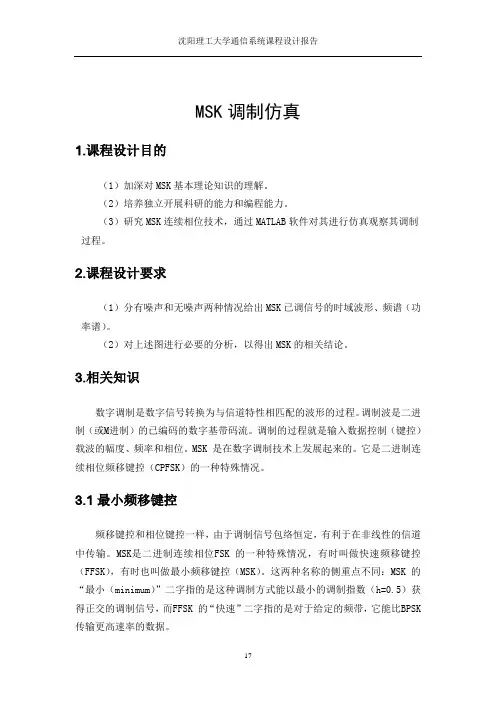

MSK调制仿真1.课程设计目的（1）加深对MSK基本理论知识的理解。

（2）培养独立开展科研的能力和编程能力。

（3）研究MSK连续相位技术，通过MATLAB软件对其进行仿真观察其调制过程。

2.课程设计要求（1）分有噪声和无噪声两种情况给出MSK已调信号的时域波形、频谱（功率谱）。

（2）对上述图进行必要的分析，以得出MSK的相关结论。

3.相关知识数字调制是数字信号转换为与信道特性相匹配的波形的过程。

调制波是二进制（或M进制）的已编码的数字基带码流。

调制的过程就是输入数据控制（键控）载波的幅度、频率和相位。

MSK 是在数字调制技术上发展起来的。

它是二进制连续相位频移键控（CPFSK）的一种特殊情况。

3.1最小频移键控频移键控和相位键控一样，由于调制信号包络恒定，有利于在非线性的信道中传输。

MSK是二进制连续相位FSK 的一种特殊情况，有时叫做快速频移键控（FFSK），有时也叫做最小频移键控（MSK）。

这两种名称的侧重点不同：MSK 的“最小（minimum）”二字指的是这种调制方式能以最小的调制指数（h=0.5）获得正交的调制信号，而FFSK 的“快速”二字指的是对于给定的频带，它能比BPSK 传输更高速率的数据。

3.2 MSK的基本概念若CPFSK 信号表示为：式中相位ϕ(t )是时间t 的连续函数，标称载频fc是f2和f1的算术平均值，即:式中，频率f2代表所传输数字序列{ak}中符号“1”，f1代表符号“－1”。

（实际上传输数字序列{ak}中符号“1”和“－1”，相当于二进制数据中的“1”和“0”，如图3-2）。

这样CPFSK信号用以下形式区分符号“1”和“－1”：式中，ϕk是t=kTb时刻ϕ(t)的值，它与调制过程的以往状态有关，它是为了保证t=kTb时相位连续而加入的相位常数。

调制指数为： (1)考虑ϕk取值和调制指数h，可把（1）式统一表达式如下: (2)当（2）式中的h=0.5时，就得到了MSK信号的数学表达式：式中，ak取值±1。

第一章信号通过系统的仿真1.若x(t)=（1/（2л）1/2）e-t2/2，t∈[a,b],将x(t)进行周期拓展，信号周期为T(可任意设置)，计算和描绘出期信号x(t)的幅度和相位频谱。

实验结果：(以下所示为a=-6,b=6,n=24,tol=的图形)(1)已知信号幅度谱(2)已知信号相位谱2.信号定义为x(t)= cos(2л*47t)+cos(2л*219t), 0≤t≤100, 其它假设信号以1000抽样/秒进行抽样。

用MATLAB设计一个低通Butterworth滤波器。

确定并绘出输出的功率谱和输入功率谱比较（滤波器的阶数及截频可自行确定）。

实验结果：(以下为阶数=4，截频=100Hz的图形)(1)输入信号功率谱密度(2)输出信号功率谱密度第二章随机过程仿真1．从下式的递归关系中产生一个高斯马尔可夫过程的1000个（等间距）样本的序列Xn=+ωn n=1,2,…1000，式中X0=0，ωn是一个零均值，方差为1，独立的随机变量序列。

绘出序列{ Xn，1≤n≤1000}与时序n的关系及相关函数N-mRx(m)=1/(N-m)ΣXn Xn+m m=0,1,…50 式中N=1000.n-1实验结果：(1)高斯——马尔可夫过程(2)高斯马尔可夫过程的自相关函数2.假设一个具有抽样序列{X(n)}的白噪声过程通过一个脉冲响应如下所示的线性滤波器nh(n)= ，n≥00， n<0求输出过程{Y(n)}的功率谱和自相关函数Ry(τ)。

实验结果：(1)输出的功率谱(2)输出的自相关第三章模拟调制仿真1．用MATLAB软件仿真AM调制。

被调信号为1, (t0/3)>t>0;m(t)=-2, (t0/3)≤t≤(2*t0/3);0, 其它;利用AM 调制方式调制载波。

假设t0=,fc=250hz；调制系数a=。

实验结果：1)调制信号、载波、已调信号的时域波形2)已调信号的频域波形2.被调信号为1, t0/3>t>0;m(t)=-2, t0/3<= t<2*t0/3;0, 其它;采用频率调制方案。
