稳恒电流易错题

高考物理电磁学知识点之稳恒电流易错题汇编及答案解析(1)一、选择题1．移动充电宝是一种能直接给手机等移动设备充电的储能装置。

如图所示为某品牌充电宝的技术参数。

关于该充电宝，下列说法中正确的是（）A．在给充电宝充电时，是将化学能转化为电能B．给该无电的充电宝充电，需要30h才能充满C．给该无电的充电宝充满电，需要消耗111Wh的电能D．该充电宝用“输出1”给手机充电时，输出功率为5W2．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=3．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮4．硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。

在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A ．硅光电池的电动势大于3.6VB ．硅光电池的总功率为0.4WC ．硅光电池的内阻消耗的热功率为0.32WD ．若将R 换成阻值更大的电阻（光照不变），电源效率将减小5．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（ ）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km 额定功率：40W行驶速度：20km/h ≤ 工作电压：24VA ．电池从完全没电到充满电所需的时间约为8.3hB ．电池最多能储存的电能为54.3210J ⨯C ．骑行时的工作电流为1AD ．充满电后能工作5h6．如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则（ ）A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大7．如图为某扫地机器人，已知其工作的额定电压为15V ，额定功率为30W ，充电额定电压为24V ，额定电流为0.5A ，电池容量为2000mAh ，则下列说法中错误的是（ ）A ．电池容量是指电池储存电能的大小B ．机器人充满电后连续工作时间约为1hC ．机器人正常工作时的电流为2AD ．机器人充满电大约需要4h8．如图所示，电源电动势E =30V ，内阻r =1Ω，直流电动机线圈电阻R M =1Ω，定值电阻R =9Ω。

高考物理衢州电磁学知识点之稳恒电流易错题汇编附解析一、选择题1．在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，r < R1，C为电容器，电流表、电压表为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是（）A．电压表示数变小，电流表示数变小B．电容器C所带电荷量增多C．电源的输出功率增大，效率降低D．a点的电势升高2．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8 W，5.4×10-2WB．3.6 W，0.108 WC．0.6 W，1.8×10-2WD．6.48×103 W，1.94×102W3．如图所示为某同学利用传感器研究电容器放电过程的实验电路，实验时先使开关S与1 端相连，电源向电容器充电，待电路稳定后把开关S 掷向2 端，电容器通过电阻放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i﹣t曲线，这个曲线的横坐标是放电时间，纵坐标是放电电流。

仅由这个i﹣t曲线所提供的信息可以估算出A．电容器的电容B．一段时间内电容器放电的电荷量C．某时刻电容器两极板间的电压D．一段时间内电阻产生的热量4．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小5．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=6．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大7．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动8．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大9．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A、B两灯亮度的变化情况为( )A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮,B灯变暗D．A灯变暗,B灯变亮10．某同学将一直流电源的总功率P E、输出功率P和电源内部的发热功率P r随路端电压U 变化的图线画在了同一坐标上，如图中的a、b、c所示，下面说法不正确的是（）A．反映P r变化的图线是bB．电源电动势为8VC．电源内阻为2ΩD．当电压为2V时，外电路的电阻为2Ω11．电线是家庭装修中不可或缺的基础建材，电线的质量直接关系到用电安全。

高考物理十堰电磁学知识点之稳恒电流易错题汇编及答案解析一、选择题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W2．如图所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R 2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )A ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻消耗的电压变大3．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R 1为电阻箱，R 2为半导体热敏电阻，C 为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（ ）A ．若R 1固定，当环境温度降低时电压表的示数减小B ．若R 1固定，当环境温度降低时R 1消耗的功率增大C ．若R 1固定，当环境温度降低时，电容器C 的电荷量减少D ．若R 1固定，环境温度不变，当电容器C 两极板间的距离增大时极板之间的电场强度减小4．如图所示的电路，R 1、R 2、R 4均为定值电阻，R 3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动5．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J6．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W7．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU8．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗9．如图为某扫地机器人，已知其工作的额定电压为15V，额定功率为30W，充电额定电压为24V，额定电流为0.5A，电池容量为2000mAh，则下列说法中错误的是（）A．电池容量是指电池储存电能的大小B．机器人充满电后连续工作时间约为1hC．机器人正常工作时的电流为2AD．机器人充满电大约需要4h10．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

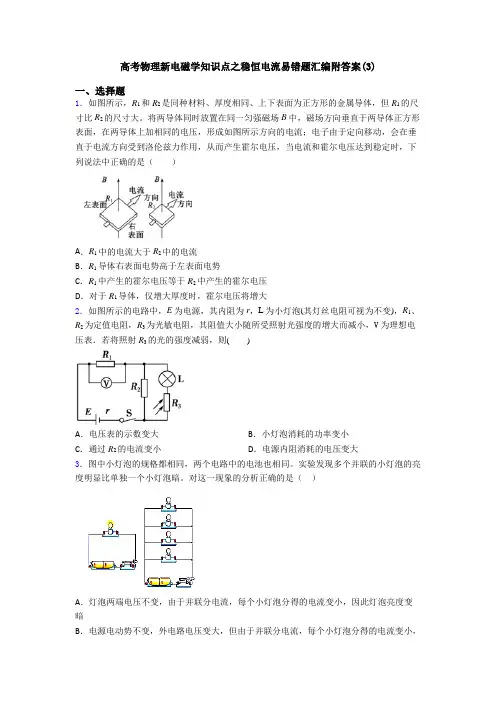

高考物理新电磁学知识点之稳恒电流易错题汇编附答案(3)一、选择题1．如图所示，R1和R2是同种材料、厚度相同、上下表面为正方形的金属导体，但R1的尺寸比R2的尺寸大。

将两导体同时放置在同一匀强磁场B中，磁场方向垂直于两导体正方形表面，在两导体上加相同的电压，形成如图所示方向的电流；电子由于定向移动，会在垂直于电流方向受到洛伦兹力作用，从而产生霍尔电压，当电流和霍尔电压达到稳定时，下列说法中正确的是（）A．R1中的电流大于R2中的电流B．R1导体右表面电势高于左表面电势C．R1中产生的霍尔电压等于R2中产生的霍尔电压D．对于R1导体，仅增大厚度时，霍尔电压将增大2．如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大3．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗4．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J5．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大6．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗7．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大 8．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A ．测电压时，量程1一定小于量程2，与R 1、R 2和R 3的阻值无关B ．测电流时，量程1一定大于量程2，与R 1、R 2和R 3的阻值无关C ．测电压时，量程1与量程2间的大小关系与R 1、R 2和R 3的阻值有关D ．测电流时，量程1与量程2间的大小关系与R 1、R 2和R 3的阻值有关9．电源电动势为3V 、内阻为2Ω，灯的电阻为1Ω，滑动变阻器变化范围为0～5Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（ ）A ．灯的亮度逐渐先变暗后变亮B ．电源的输出功率逐渐减小C ．滑动变阻器的功率先变大后变小D ．电源的效率逐渐减小10．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
