污水处理厂升级工程施工组织设计施工方案1. 引言本文档旨在提供污水处理厂升级工程的施工组织设计施工方案。
该方案旨在协调各项施工任务，优化资源利用，并确保施工的高效进行。
2. 项目概述本项目为污水处理厂升级工程，旨在对现有污水处理设施进行改造和扩建，以提高处理能力和水质。
项目总体包括以下几个方面：- 现场勘查和测绘- 设计和规划- 材料采购和供应- 施工进度计划- 施工过程和方法- 资源调配和管理- 安全措施和环境保护3. 施工组织设计3.1 现场勘查和测绘在施工前，将进行详细的现场勘查和测绘工作。
勘查包括对现有设施和土地的调查，以确定改造和扩建的可行性和限制条件。
测绘将提供准确的地形图和平面图，为后续的设计和施工工作提供基础数据。
3.2 设计和规划基于现场勘查和测绘的结果，将进行具体的设计和规划工作。
设计包括污水处理设施的改造和扩建方案，以及配套设备和管道的安装布置。
规划将确定施工的顺序和进度，以确保项目能够按时完成。
3.3 材料采购和供应根据设计和规划的要求，将进行材料的采购和供应工作。
确保采购的材料符合相关标准和规定，并按时交付到施工现场。
同时，要保证材料的质量和数量满足施工的需求。
3.4 施工进度计划基于设计和规划的结果，将制定详细的施工进度计划。
该计划将明确各项施工任务和工期，并安排资源和人力的调配。
通过合理安排施工进度，可以最大程度地提高施工效率和质量。
3.5 施工过程和方法施工过程和方法是确保工程顺利进行的关键。
要采用科学、安全、高效的施工技术和方法，确保每个施工环节符合相关标准和规范。
同时，要不断监督施工质量，及时解决施工中的问题和难题。
3.6 资源调配和管理在施工过程中，要合理调配和管理各项资源，包括人力、机械设备、材料等。
通过合理利用资源，可以提高施工效率和节约成本。
同时，要保证施工现场的秩序和安全，确保工人的安全生产。
3.7 安全措施和环境保护在施工过程中，要始终将安全和环境保护放在首位。
污水处理厂施工方案第一部分：土建施工组织设计一、施工技术方案㈠、编制依据㈡、工程概况㈢、工程特点〔四〕、施工组织机构及项目人员配置〔五〕、需建设单位支持配合施工的有关问题〔六〕、施工总平面规〔七〕、施工工期及总进度打算〔八〕、进度保证技术措施〔九〕、施工机具配置〔十〕、施工总平面布置二、要紧施工组织措施㈠、施工预备㈡、要紧施工顺序㈢、要紧项目施工方法一、测量放线：二、定位放线三、标高引进及高程操纵四、桩位埋设及爱护五、排降水措施：六、基坑开挖、边坡爱护及土方平稳：七、脚手架及模板工程：八、钢筋工程：九：混凝土工程十、预埋件及预埋管十一、装饰工程十二、砌体工程㈣、满水试验二、质量保证体系㈠、关键部位质量保证措施1、测量操纵技术措施：2、管道施工技术措施：3、土方开挖施工措施：4、池体施工技术措施：5、治理用房的施工技术措施：6、脚手架施工技术措施：7、模板工程施工技术措施：8、钢筋工程施工措施：9、砼浇筑部分的施工技术措施：㈡、雨季施工质量保证㈢、工程质量操纵措施措施1、质量操纵标准2、质量保证体系3、相关人员质量责任4、质量保证措施四、安全生产保证体系〔一〕、施工安全治理网络图〔二〕、施工安全要紧措施五、文明施工要紧措施六、环境爱护措施分：降水护壁施工组织设计第三部分：施工临时用电设计第一章总那么1.1 指导思想投标人施工的指导思想：视质量为生命，求信誉，以信誉求进展创效益。
以质量为中心，按照GB2002系列标准，建立工程质量保证体系，选配高素养的项目经理、总工程师及工程技术治理人员，按国示惯例，实施了项目治理，积极推广新技术、新工艺、新设备、新材料，精心组织，科学治理，优质、高速的完成本工程施工任务，创本市一流水平的工程。
用我们的聪慧和汗水，为业主提供优质产品和中意的服务。
1.2 编制依据是以有限责任公司招标文件，说明为依据编制的。
是以程的本工程全套施工图纸为依据编制的。
是以国家、省、市现行有关标准、规程、设计规范和施工验收规范、技术和安全操作规程；工程所在地的地域条件，建设方能提供的支持；1.3 编制目的本施工组织设计编制的目的是：为本工程施工组织提供完整的纲领性文件，用以提高建筑、安装、装饰工程的施工与治理确保优质、高速、安全、文明地完成本工程的建设任务。

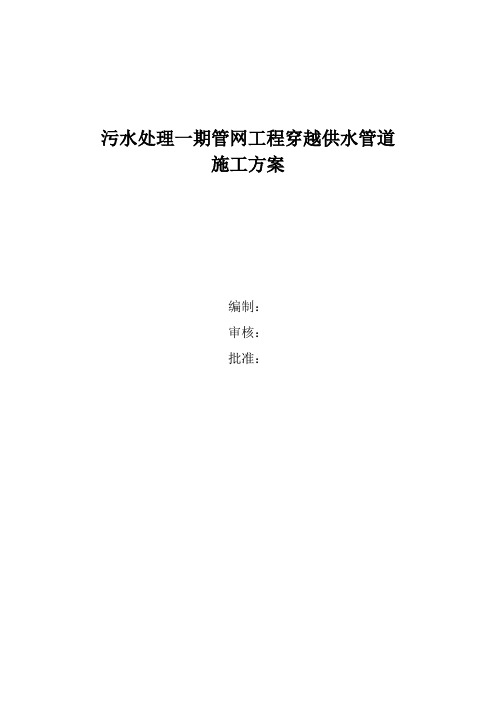

污水处理一期管网工程穿越供水管道施工方案编制：审核：批准：一、工程概况：1.1工程概况本工程为我公司承建的污水处理管网工程穿越供水管道，位置位于P51-P52管段，全线60m，采用明挖技术施工，从已建管线上方穿越，新建管线管底埋深在4.3~4.5米，供水公司管顶埋深4.6~5.9米。
建设单位：长治市深水水务有限公司施工单位：深水海纳水务集团股份有限公司2穿越位置我方积极与配合，提前探明供水管道走向，确认穿越点，探明穿越交叉数据。
穿越交叉数据一览表穿越供水管道断面图穿越供水管道剖面图二、编制依据1、《给水排水管道工程施工及验收规范》GB50268-20082、《现场设备、工业管理工程施工及验收规范》GB50236-98三、施工组织机构3.1 管理职责3.1.1项目经理a.全面负责组织工程的施工和管理，对工程的质量、进度和HSE负领导责任。
b.组织编制项目施工计划，确保按期完工。
c.组织对全体施工人员进行质量及HSE培训。
d.组织制定项目经济责任制及其他制度，并确保实施。
e.组织调动各施工单位的人员、设备，解决施工中的重大问题。
f.组织协调与业主、监理、地方及其它施工单位的关系。
3.1.2技术负责人a.编制施工组织方案，参与图纸会审并提出图纸中存在的问题，解决工程难点、重点问题。
b.参与项目重大问题的讨论与决策。
c.组织对施工人员进行技术交底、质量和安全培训。
d.组织编制施工计划、质量管理计划及保证措施，审定各专业管理制度，并组织实施、检查和调整。
e.组织项目技术、质量、HSE检查。
f.组织整理、编制竣工资料，参与竣工验交。
3.1.3质量检查员a.负责项目质量管理的策划，明确质量管理体系的原则和要求。
b.编写项目质量手册、质量计划和质量程序文件，确定项目质量方针、组织机构、管理职责、合同评审等。
c.对整个施工过程进行质量控制，定时对各营地、各机组进行质量体系审核。
d.建立健全严格的质量奖惩制度。
e.参与组织对施工人员进行质量培训，定期组织各机组召开质量会议，解决施工中出现的有关质量问题。
xxxx污水处理厂扩建（一期）基坑支护和土方施工专项方案xxxx建设发展有限公司2020年01月目录第一章、综合说明................................................................... - 1 -一、编制依据 ..................................................................... - 1 -二、工程概况 ..................................................................... - 2 -三、工程地质条件 ................................................................. - 5 - 第二章、基坑支护施工计划 ....................................................... - 12 -一、地基基础方案 ................................................................ - 12 -二、基坑开挖支护方案 ................................................. 错误!未定义书签。
三、基坑降排水方案 ................................................... 错误!未定义书签。
四、基坑施工监测 ..................................................... 错误!未定义书签。
五、主要材料及机具设备选用 ........................................... 错误!未定义书签。
目录一、编制依据 ........................................................ 错误!未指定书签。
二、工程概况 ........................................................ 错误!未指定书签。
2.1、项目概况.................................................... 错误!未指定书签。
2.2、本项目的主要施工内容........................................ 错误!未指定书签。
2.3、工程造价及合同工期.......................................... 错误!未指定书签。
2.4、本工程的主要设计情况........................................ 错误!未指定书签。
三、工程施工特点和技术要求........................................... 错误!未指定书签。
3.1、工程特点分析................................................ 错误!未指定书签。
3.2、工程技术要求................................................ 错误!未指定书签。
4.1质量目标..................................................... 错误!未指定书签。
4.2工期目标..................................................... 错误!未指定书签。
4.3安全生产目标................................................. 错误!未指定书签。
深基坑边坡喷锚支护（工程实例）喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。
在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。
挡土体系与坑壁原位土体牢固的结合在一起共同工作，形成在机理上属于主动制约机制的支护类型。
1、总述：1.1 概述喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。
如：成都市沙河污水处理厂工程，位于成都市跳蹬河北路，与四川制药厂，成都市火电厂相邻。
由于该工程处于城区，施工场地狭窄，其中提升泵房基坑开挖深度深达13.4 米，必须采用有效的支护措施以稳定基坑壁，确保基坑施工的安全, 根据场地地质资料、基坑开挖深度、场地周围环境条件以及工期的要求，决定采用喷锚支护的方案。
1.2 工程地质情况施工区域属岷江水系Ⅰ级阶地，地形平坦，根据四川省地质勘察院提供的《成都市沙河污水处理厂岩土工程勘查报告》，场地的地层自上而下主要为：⑴杂填土：结构性差，质地疏松，层厚约0.80～3.20m；⑵粘土：可塑～硬塑，层厚约0.30～6.20m；⑶粉土：稍密，层厚约0.50～3.20m；⑷卵石：松散～稍密、密实，顶埋深在494.09～492.06m。
拟建场地地下水为孔隙潜水，第四纪卵石层为主要含水层，河水及大气降水为主要补给源，勘察期间测得该场地地下水静止水位埋深为5.10～7.00m。
本场地内地下水渗透系数采用k＝20m/d。
2、喷锚支护方案设计2.1 设计依据本工程依据以下文件和工程经验进行设计①《锚杆喷射混凝土支护技术规范》（GBJ86－85）②《土层锚杆设计与施工规范》（CECS 22-90）③《成都市沙河污水处理厂岩土工程勘察报告》（四川省地质工程勘察院）2.2 喷锚支护的可行性喷锚支护是以新奥法为理论基础。
在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。
污水处理厂改扩建提标升级项目建筑结构工程设方案计1.K建筑、构筑物设计1.1.1设计的指导思想遵循经济、实用、美观的原则，执行国家有关建筑设计的规范和标准，满足当地的需求和当地的政策法规，结合当地的环境条件特点，进行建筑设计。
1.1.2建筑设计依据污水处理站的性质和场地特点，在平面布置上力求方便实用，功能齐全。
立面造型依据场地环境加以具体的特色装饰。
本项目建筑物主要有综合楼（2层）、脱水机房及加药间、MBR设备间。
综合楼主要房间为：生产管理用房、中心控制室、分析化验室、配电室、卫生间等。
1.1.3构筑物设计同时构筑物平面布置与功能要求统一，便于后期操作维护。
所有构筑物不作修饰，保持其自然的特征，使之更能融入所处环境1.2.结构设计1.2.1设计依据结构设计所依据的规范和规程《建筑结构设计统一标准》(GB50068.2006)《建筑结构荷载规范》(GB50009-2010)《建筑抗震设计规范》(GB500011∙2010)《建筑地基基础设计规范》(GB50007-2011)《混凝土结构设计规范》(GB50010-2010)《给水排水工程构筑物结构设计规范》(GB50069-2002)《给水排水工程钢筋混凝土水池结构设计规程》(CECS138:2002)《建筑地基处理技术规范》(JGJ79-2010)各有关专业提供的基本设计资料结构设计力求安全、实用、节省并满足使用要求，尊重当地的习惯做法，结合以往的实践经验，采用最佳设计方案。
1.2.2厂区地质条件根据本项目招标方提供的有关污水资料进行设计方案的编制。
项目利用原有污水站区内土地，用地基本地质条件有待进一步了解。
1.2.3地震效应及场地类别依据科研提供资料，污水处理站区内地震烈度为7度，建筑场地抗震按照有关规范进行设计。
1.2.4结构选型1）污水处理站内构筑物采用钢筋柱结构，综合用房的建筑物采用砖混结构。
污水处理站构筑物均为储水构筑物，储水构筑物裂缝宽度均按小于O.2mm设计。
污水处理厂模板施工方案编制人：审核人：编制日期：目录第一节编制依据............................................................................................... - 2 - 第二节工程概况................................................................................................ - 2 -1、总体概况................................................................................................... - 2 -2、结构特征................................................................................................... - 2 - 第三节模板方案选择......................................................................................... - 3 -1、综述........................................................................................................... - 3 -2、梁............................................................................................................... - 3 -3、顶板........................................................................................................... - 3 -4、池壁模板................................................................................................... - 3 -5、柱模板....................................................................................................... - 3 -6、底板与底板梁模板................................................................................... - 4 -7、楼梯间模板............................................................................................... - 4 - 第四节施工准备与组织............................................................................... - 4 -1、模板工程施工准备................................................................................... - 4 -2、模板工程作业条件................................................................................... - 7 - 第五节模板设计与安装..................................................................................... - 8 -1、模板安装的一般要求............................................................................... - 8 -2、池壁、墙板模板安装顺序及技术要点................................................... - 8 -3、梁模板安装顺序及技术要点................................................................... - 9 -4、顶板模板安装顺序及技术要点............................................................... - 9 -5、柱模板安装顺序及技术要点................................................................. - 10 -6、模板组拼................................................................................................. - 10 -7、模板定位................................................................................................. - 11 -8、模板支撑................................................................................................. - 11 -9、模板施工时注意以下几点：................................................................. - 12 - 第六节模板拆除............................................................................................... - 13 -1、拆除条件................................................................................................. - 13 -2、模板拆除................................................................................................. - 14 - 第七节模板技术质量措施............................................................................... - 15 -1、进场模板质量标准................................................................................. - 15 -2、模板安装质量要求................................................................................. - 16 -3、模板工程质量保证措施......................................................................... - 20 -4、消除模板工程质量通病......................................................................... - 21 -5、模板工程技术资料................................................................................. - 22 -第一节编制依据1、**厂土建工程××标工程合同2 、**厂土建工程××标施工图纸3 、**厂土建工程××标施工组织设计4、《建筑结构荷载规范》 GB50009-20015、《混凝土结构设计规范》 GB50010-20026、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20017、《建筑施工模板安全技术规范》 JGJ162-20088、《木结构设计规范》 GB 50005-20039、《建筑结构荷载规范》 GB50009-200110、《建筑地基基础设计规范》 GB50007-200211、《建筑施工安全检查标准》 JGJ59-99第二节工程概况1、总体概况本工程主要构筑物为混合反应池、高效滤池、清水池，出水泵房等；主要建筑物为综合楼，生活楼等，还有××桥。
污水处理站建筑工程施工方案一、卸货平台、格栅渠1、施工工艺：施工准备→测量定位→土方开挖→满堂基础→柱、梁、板→土壤回填→验收1.1施工准备（1）为保证开挖工程的正常进行应准备以下机械机具：挖掘机、警戒线、铁锹、运渣车、水准仪。
（2）认证审查图纸设计标准，施工方法等。
1.2 测量定位（1）派有专人测量员进行定位放线，确定卸货平台和格栅渠位置（说明：因格栅池与运渣平台相连接），认真审查图纸，确定设计标高高程。
1.3 土方开挖在进行开挖的同时需用水准仪控制基底的标高，在到达基底上部20cm时，采用人工清土开挖。
人工下坑前需用挖机把周围易滑落的土清理干净，人工方可进行下基坑开挖。
注意事项采用“沉淀池挡墙”施工方法注意事项。
1.4 格栅渠、卸货平台满堂基础（1）格栅渠垫层施工方法采用本章“第四节改造工程”沉淀池垫层施工工艺。
（2）卸货平台满堂基础满堂基础施工工艺底板钢筋施工1）施工顺序:绑扎地梁钢筋→绑扎底板筋→安放钢筋支架→绑扎底板面筋→放墙、柱线→焊墙、柱定位箍或水平筋→插墙、柱钢筋。
2）钢筋配料：由专人负责，加工时按料单下料，并保证成型后的形状，尺寸准确，钢筋成型后分类挂牌堆放。
3）垫块制作：底板垫块采用与底板砼强度等级相同的防水砼制作的砼块作为钢筋保护层，垫块几何尺寸为100×100×保护层厚度。
4）钢筋制作：钢筋下料制作和绑扎时，严格执行设计图和施工验收规范，不合格的半成品严禁绑扎成型5）钢筋运输：钢筋的运输用塔吊直接吊入绑扎现场，吊装时应避免将制作好的材料撞弯、变形，应选择合理的吊点。
6）钢筋绑扎：地下室底板筋必须按设计间距在垫层上弹线摆放，保持间距大小，底板筋应在交叉点全部绑扎。
底板钢筋绑扎完毕进行柱墙插筋时，为确保上部柱墙位置准确，将柱墙轴线和边线在面筋上弹出，插筋后在柱墙插筋边点焊定位框（定位框用12钢筋制作），并在离底板面高600以上绑扎两道箍筋或水平筋预以固定。
（此文档为word格式，下载后您可任意编辑修改！）第一章概述1.项目简要介绍1.1.建设背景与规模1)太原市是北方最严重缺水城市之一，多年平均水资源总量6.6亿立方米，人均占有水资源量202m3，仅为山西省人均占有量的38.5％，世界人均占有量的1.7％。
在地下水方面，太原市区范围主要分布有兰村泉域和晋祠泉域两个独立的地下水文地质单元，其中兰村泉域分布在市区的北部地区，晋祠泉域分布在市区的西南部地区。
在地表水方面，太原市主要为汾河水系，主要包括汾河及其边山支沟和城西水系及零星水面。
汾河自北向南纵贯太原城区，将城区分为东西两部分并基本决定了城市格局。
汾河有着典型北方季节性河流的特征，径流量以降水补给为主，降水量年度与季节变化较大，受其影响，径流量变差更大。
对城市生态环境,尤其是城市滨水区的可持续发展具有举足轻重的作用。
2)本工程位于姚村镇，一期工程设计规模为32万吨/天，二期工程设计规模为16万吨/天。
一期工程中，20万吨/天主体工艺采用A2O；12万吨/天主体工艺采用MBR工艺。
3)工程占地：工程一期占地15.5公顷，靠307国道南北布置，在厂区总图布置中应考虑给晋阳污水处理厂二期工程预留合理的面积和位置。
1.2.编制依据及原则1.2.1编制依据（1）XXX勘测设计研究院有限公司提供的《山西省太原市晋阳污水处理厂及配套管网一期工程岩土工程勘察报告》（2）华北设计院提供的《晋阳污水处理厂及配套管网一期工程基坑支护设计图》；（3）现行国家、地方及行业规范。
1.2.2本工程依据规范第二章基坑支护及设计1、基坑支护、降水设计1.1.水文及地质情况1)地质条件场地岩土工程地质条件根据野外钻探，原位测试、室内土工试验结果，本次勘探深度范围内，场地地基土自上而下依岩性将其划分为10层，现依层序分别叙述如下：第①层为粉质黏土，根据其工程力学特性可分为两个亚层。
第①1层：粉质黏土（Q41al+pl）褐黄色，含云母、氧化物等，该层顶部0.3～0.5m为深褐色耕土。
一般呈可塑状态，具中压缩性。
标准贯入试验N实测锤击数介于4.0～7.0击，平均 5.8击。
静力触探试验锥头阻力q c厚度加权平均值1.90MPa、侧壁摩阻力f s厚度加权平均值38.6kPa。
第①2层：粉质黏土（Q41al+pl）褐黄色，含云母、氧化物等，混有粉土，夹薄层粉细砂。
软塑～可塑状态，具中～高压缩性，为中等灵敏土。
标准贯入试验N实测锤击数介于3.0～6.0击，平均4.6击。
静力触探试验锥头阻力q c厚度加权平均值0.89MPa、侧壁摩阻力f s厚度加权平均值22.9kPa。
第②层：粉土（Q41al+pl）褐灰色，含云母、氧化物等，混有粉质黏土，局部夹有粉细砂，湿～很湿，一般呈中密状态，具中压缩性，为中等～高灵敏土。
标准贯入试验N实测锤击数介于3.0～7.0击，平均4.7击。
静力触探试验锥头阻力q c厚度加权平均值1.18MPa、侧壁摩阻力f s厚度加权平均值12.2kPa。
第③层：粉细砂（Q41al+pl）褐灰色，主要矿物成分为石英、长石及云母，混有大量粉土、粉质黏土。
饱和，一般呈稍密状态。
标准贯入试验N实测锤击数介于9.0～14.0击，平均11.1击。
静力触探试验锥头阻力q c厚度加权平均值2.81MPa、侧壁摩阻力f s厚度加权平均值23.1kPa。
该层整体呈西侧薄东侧厚的趋势，其厚度介于2.50～9.90m。
第④层：粉质黏土（Q41al+pl）褐灰色，含云母、氧化物等，混有粉土、粉细砂。
软塑～可塑状态，具中压缩性。
标准贯入试验N实测锤击数介于9.0～12.0击，平均10.0击。
静力触探试验锥头阻力q c厚度加权平均值1.27MPa、侧壁摩阻力f s厚度加权平均值21.3kPa。
该层在场地东南部缺失。
第⑤层：粉细砂（Q41al+pl）褐灰色，主要矿物成分为石英、长石及云母，混有粉土、粉质黏土。
饱和，稍密～中密状态。
标准贯入试验N实测锤击数介于12.0～18.0击，平均15.2击。
静力触探试验锥头阻力q c厚度加权平均值4.62MPa、侧壁摩阻力f s厚度加权平均值37.0kPa。
该层整体呈西侧薄东侧厚的趋势，其厚度介于1.40～6.80m。
第⑥层：粉质黏土（Q3al+pl）褐灰色，含云母、氧化物等，混有粉土。
软塑～可塑状态，具中压缩性。
标准贯入试验N实测锤击数介于11.0～16.0击，平均13.6击。
静力触探试验锥头阻力q c厚度加权平均值1.28MPa、侧壁摩阻力f s厚度加权平均值24.3kPa。
第⑦层：粉质黏土（Q3al+pl）褐黄～褐红色，含云母、氧化物等。
可塑～硬塑状态，具中压缩性。
标准贯入试验N实测锤击数介于16.0～26.0击，平均21.0击。
静力触探试验锥头阻力q c厚度加权平均值2.86MPa、侧壁摩阻力f s 厚度加权平均值97.5kPa。
第⑧层：粉质黏土（Q3al+pl）褐黄色，含云母、氧化物等，局部夹有细砂。
可塑～硬塑状态，具中压缩性。
标准贯入试验N实测锤击数介于22.0～30.0击，平均25.9击。
第⑨层：细砂（Q3al+pl）褐黄色，主要矿物成分为石英、长石及云母，混有少量粉土、粉质黏土。
饱和，密实状态。
标准贯入试验N实测锤击数介于31.0～37.0击，平均34.8击。
第⑩层：粉质黏土（Q3al+pl）褐黄色，含云母、氧化物等。
可塑～硬塑状态，具中压缩性。
标准贯入试验N实测锤击数介于27.0～33.0击，平均29.2击。
2)水文地质条件本次勘察期间为枯水期，实测地下稳定水位位于自然地表下2m 左右，地下水类型为潜水，水位随季节性变化，年变化幅度在1.00m 左右，水流流向由北向南，主要受大气降水及侧向迳流补给。
1.2.基坑支护概况1)鉴于本项目工期非常紧张，故采用放坡开挖护壁方式，结合止水帷幕及基坑降水工艺。
如下图。
基坑支护平面示意图/和边坡图纸2)支护设计体系基坑侧壁安全等级为一级，设计使用期限为12个月。
（1）坡面采用自然放坡，上部5.5m采用1:1自然放坡，在760.00处设置3.0m的平台，下部9.0m采用1:1.5放坡。
当边坡有失稳迹象时，采取坡脚反压措施。
（2）面层坡面喷射混凝土面层，配置A6.5@150×150钢筋网片，网片上布C14加强筋，坡面打入固网钢筋，钢筋与加强筋采用焊接连接。
喷射混凝土面层强度不小于C20，厚度150mm。
见边坡图纸。
（3）止水帷幕采用单排三轴搅拌桩，桩径850mm，间距600mm，桩间搭接250mm，桩长22.5m。
全桩长采用二搅二喷工艺。
水泥采用42.5普通硅酸盐水泥，水灰比1.5-2.0，每立方水泥用量为350-450KG。
（4）降水井降水井设计井深20.5/21.5m，开、终孔井径为Φ600mm，滤水管采用Φ400mm无砂管，孔隙率为15%～20%。
管外填2.0～4.0mm 规格的砾料。
（回灌井(观测井)结构同降水井，回灌井间距20.0m。
）（5）抗浮桩抗浮桩设计深度29.5m，基低以上14.5m空桩，基低以下15m，桩径dn400，间距2.1m，成梅花形布置，并对预留基低面以上部分的桩头进行暂时行封堵。
抗浮桩具体施工方案待正式图纸下发后进行详细说明。
（6）排水及道路硬化土方开挖前做好坑外地面排水，确保地表水不流向坑内，基坑内设置排水沟槽，在基坑周边1.0m以外设置排水渠，纵坡坡率0.2%，对基坑顶施工道路及加工场地进行硬化。
第三章专项施工方案1.基坑土方工程1)基坑土方开挖流程场平→开挖箱体土方至-1m→喷射混凝土护壁→旋挖止水帷幕→坑内降水→基坑分层(4.2m)开挖→分层喷锚支护见底→钎探验槽。
2)土方施工部署⑪首层1m范围开挖土方全部回填至项目部临建场地及施工临时道路，部分多余回填至厂区洼地进行平整。
⑫2.5m以下平面分为四个区，根据土方调配计算，本工程土方回填量相当大约75万立方，根据现有场地勘察，施工现场二期预留地全部用来堆放回填用土约40万立方，远远不够后期肥槽回填量，如施工场地附近不能提供存土场地，后期回填土方需外购。
2.5m以下竖向分三层开挖，每层挖深4.2 m。
箱体总开挖量约160万立方米，整体箱体回填量约81万立方米，二期预留地存土25万立方，一期土方开挖场地整平需土15万立方，故仍有41万方土需回运或另租土场进行存放。
⑬首层(2.5m)部分投入2个土方队，每队配4台挖掘机、15部土方运输车和15人配合。
⑭2.5m以下共投入4支土方队，每区安排一支。
土方外弃点距项目10Km左右，故2、3区内每队配挖掘机4台、自卸车20辆以加快周转，每队安排人员20人。
1、2区前两层土基本为场内暂存，运输距离较短，故每队安排3台挖掘机和15部自卸车和15人配合。
⑮基坑回填基坑回填总量约38万立方米。
下部肥槽处较窄，故主要以场内存土做回填土源。
回填至地表下-11.5m时，采用外购土回填。
安排2支队伍进行基坑回填工作。
考虑到出土坡道结构相对滞后，故以基坑中轴线为界分两个回填作业段，先回填坡道以外范围肥槽。
完成后，留一支队伍完成坡道回填土。
⑮投入人员及机械设备①设备投入计划(土方设备见正文部分)②劳动力投入3)基坑土方明挖 ⑪场地清理采用人工辅助推土机进行主体工程开挖区施工场地清理。
⑫土方开挖方法①采用自上而下进行施工，在各级开挖边坡形成之前完成相应高程的地表截水系统施工。
4.2m 左右为一层进行分层开挖施工。
不论开挖工程量和开挖强度大小，均应严格按照自上而下进行，严禁掏洞取土，不得乱挖超挖并尽可能杜绝边坡欠挖；②土方开挖的原则土方开挖应自上而下分层进行，施工中适时做好一定的坡势，以利排水，同时在开挖的过程中应避免边坡稳定范围内形成积水；在主体工程施工前按照施工图纸要求开挖和清理完成边坡的风化岩块、坡积物、残积物和滑坡体，保证施工安全；⑫土方开挖的施工方法1.泵站基坑采用分层阶梯式全断面开挖，水平分层厚约2.5m。
2.开挖采用单斗2.0m 液压挖掘机装车。
运输采用20t自卸汽车运至存、弃料场。
说明：3土方开挖施工的主要机械设备见下表。
⑬边坡稳定措施以竖向4.2m的分层开挖，在边坡上喷射C20混凝土护壁。
⑭冬雨季施工加强天气预报，了解天气及气温变化情况，提前做好各项施工预防措施；首先在边坡开挖前，进行充分的排水，以防止边坡开挖过程中流土破坏的现象产生。
同时在进行开挖施工前，于开挖范围外一定距离地方作好截水沟，开挖过程中按照一定高度设置排水沟，以达截水、排水作用，维护边坡稳定。
在低洼处设置集水井或集水坑，进行抽排水，确保旱地施工；4)土方填筑⑪技术措施所有填筑基面或接触面以及其他经监理人指定的表面均按招标文件的有关规定进行基础准备。
所有的基础表面根据不同填筑物部位作相应处理，在基础准备未得到监理人验收签证之前不进行填筑施工。
