液晶显示器工作原理

液晶显示器的工作原理

要了解液晶显示器的工作原理，首先要了解液晶的物理特性。

液晶是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物。如果把它加热会呈现透明的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。当通电时导通，排列变的有秩序，使光线容易通过；不通电时排列混乱，阻止光线通过。让液晶如闸门般地阻隔或让光线穿透。从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材，称为Substrates，中间夹著一层液晶。当光束通过这层液晶时，液晶本身会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。大多数液晶都属于有机复合物，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。将液晶倒入一个经精良加工的开槽平面，液晶分子会顺着槽排列，所以假如那些槽非常平行，则各分子也是完全平行的。

然后我们再来了解液晶显示器的工作原理。

1）单色液晶显示器的工作原理

LCD技术是把液晶灌入两个列有细槽的平面之间。这两个平面上的槽互相垂直(相交成90度)。也就是说，若一个平面上的分子南北向排列，则另一平面上的分子东西向排列，而位于两个平面之间的分子被强迫进入一个90°扭转的状态。

由于光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转90度。但当液晶上加一个电压时，分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转。

LCD是依赖极化滤光器(片)和光线本身。自然光线是朝四面八方随机发散的。极化滤光器实际是一系列越来越细的平行线。这些线形成一张网，阻断不与这些线平行的所有光线。极化滤光器的线正好与第一个垂直，所以能完全阻断那些已经极化的光线。只有两个滤光器的线完全平行，或者光线本身已扭转到与第二个极化滤光器相匹配，光线才得以穿透。（如图1）

图1 光线穿透示意图

LCD正是由这样两个相互垂直的极化滤光器构成，所以在正常情况下应该阻断所有试图穿透的光线。但是，由于两个滤光器之间充满了扭曲液晶，所以在光线穿出第一个滤光器后，会被液晶分子扭转90度，最后从第二个滤光器中穿出。另一方面，若为液晶加一个电压，分子又会重新排列并完全平行，使光线不再扭转，所以正好被第二个滤光器挡住。总之，加电将光线阻断，不加电则使光线射出。（如图2）

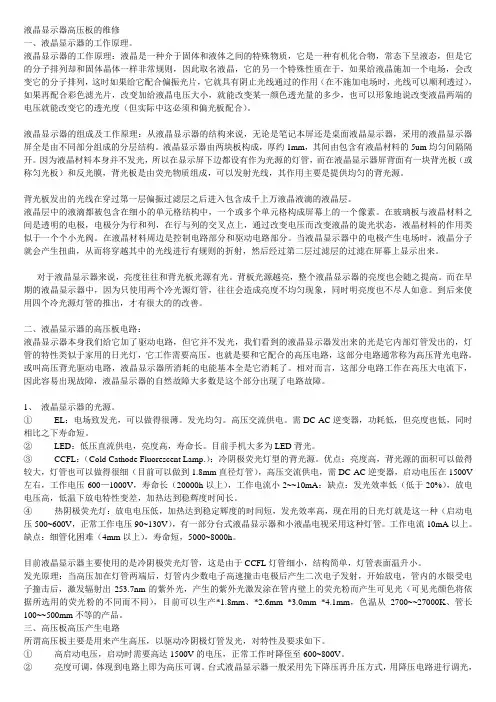

液晶显示器高压板的维修

一、液晶显示器的工作原理。

液晶显示器的工作原理：液晶是一种介于固体和液体之间的特殊物质，它是一种有机化合物，常态下呈液态，但是它的分子排列却和固体晶体一样非常规则，因此取名液晶，它的另一个特殊性质在于，如果给液晶施加一个电场，会改变它的分子排列，这时如果给它配合偏振光片，它就具有阴止光线通过的作用（在不施加电场时，光线可以顺利透过），如果再配合彩色滤光片，改变加给液晶电压大小，就能改变某一颜色透光量的多少，也可以形象地说改变液晶两端的电压就能改变它的透光度（但实际中这必须和偏光板配合）。

液晶显示器的组成及工作原理：从液晶显示器的结构来说，无论是笔记本屏还是桌面液晶显示器，采用的液晶显示器屏全是由不同部分组成的分层结构。液晶显示器由两块板构成，厚约1mm，其间由包含有液晶材料的5um均匀间隔隔开。因为液晶材料本身并不发光，所以在显示屏下边都设有作为光源的灯管，而在液晶显示器屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成，可以发射光线，其作用主要是提供均匀的背光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小光阀。在液晶材料周边是控制电路部分和驱动电路部分。当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

对于液晶显示器来说，亮度往往和背光板光源有光。背板光源越亮，整个液晶显示器的亮度也会随之提高。而在早期的液晶显示器中，因为只使用两个冷光源灯管，往往会造成亮度不均匀现象，同时明亮度也不尽人如意。到后来使用四个冷光源灯管的推出，才有很大的的改善。

LCD液晶显示器工作原理研究

1 LCD液晶显示器工作原理研究

目录

第一节 什么是液晶（Liquid Crystal） ........................................................................................................ 2

第二节 液晶的电光特性 ................................................................................................................................... 2

第三节 液晶显示原理 ........................................................................................................................................ 2

1． 液晶的物理特性 ................................................................................................................................... 2

2. 液晶显示的主要工作模式 ...................................................................................................................... 2

3. TN型液晶显示（LCD）原理 ................................................................................................................ 3

液晶显示器的工作原理

我们很早就知道物质有固态、液态、气态三种型态。液体分子质心的排列虽然不具有任何规律性，但是如果这些分子是长形的(或扁形的)，它们的分子指向就可能有规律性。于是我们就可将液态又细分为许多型态。分子方向没有规律性的液体我们直接称为液体，而分子具有方向性的液体则称之为“液态晶体”，又简称“液晶”。液晶产品其实对我们来说并不陌生，我们常见到的手机、计算器都是属于液晶产品。液晶是在1888年，由奥地利植物学家Reinitzer发现的，是一种介于固体与液体之间，具有规则性分子排列的有机化合物。一般最常用的液晶型态为向列型液晶，分子形状为细长棒形，长宽约1nm～10nm，在不同电流电场作用下，液晶分子会做规则旋转90度排列，产生透光度的差别，如此在电源ON/OFF下产生明暗的区别，依此原理控制每个像素，便可构成所需图像。

1. 被动矩阵式LCD工作原理

TN-LCD、STN-LCD和DSTN-LCD之间的显示原理基本相同，不同之处是液晶分子的扭曲角度有些差别。下面以典型的TN-LCD为例，向大家介绍其结构及工作原理。

在厚度不到1厘米的TN-LCD液晶显示屏面板中，通常是由两片大玻璃基板，内夹着彩色滤光片、配向膜等制成的夹板? 外面再包裹着两片偏光板，它们可决定光通量的最大值与颜色的产生。彩色滤光片是由红、绿、蓝三种颜色构成的滤片，有规律地制作在一块大玻璃基

板上。每一个像素是由三种颜色的单元(或称为子像素)所组成。假如有一块面板的分辨率为1280×1024，则它实际拥有3840×1024个晶体管及子像素。 每个子像素的左上角(灰色矩形)为不透光的薄膜晶体管，彩色滤光片能产生RGB三原色。每个夹层都包含电极和配向膜上形成的沟槽，上下夹层中填充了多层液晶分子(液晶空间不到5×10-6m)。在同一层内，液晶分子的位置虽不规则，但长轴取向都是平行于偏光板的。另一方面，在不同层之间，液晶分子的长轴沿偏光板平行平面连续扭转90度。其中，邻接偏光板的两层液晶分子长轴的取向，与所邻接的偏光板的偏振光方向一致。在接近上部夹层的液晶分子按照上部沟槽的方向来排列，而下部夹层的液晶分子按照下部沟槽的方向排列。最后再封装成一个液晶盒，并与驱动IC、控制IC与印刷电路板相连接。
