路基路面排水工程施工方案及质量安全保证措施4.1工程概况路基路面排水系统由路侧截水、排水和地下排水等部分组成，其中路侧排水通过路堑边沟、路堤边沟以及过渡段的跌水和急流槽等设施实现，坡面截水通过平台截水沟实现，地下排水通过渗沟实现。
本标段排水工程主要含Ⅰ-1型路堤边沟、Ⅰ-3型路堑边沟及纵向圆管涵。
4.2Ⅰ-1型路堤边沟施工方案及质量安全技术保证措施一、Ⅰ-1型路堤边沟构造形式Ⅰ-1型路堤边沟采用C25预制混凝土梯形边沟，沟底宽0.6m，顶宽0.9m，深0.6m。
混凝土预制块接缝处采用细粒混凝土勾缝，表层采用砂浆抹缝，厚度1cm。

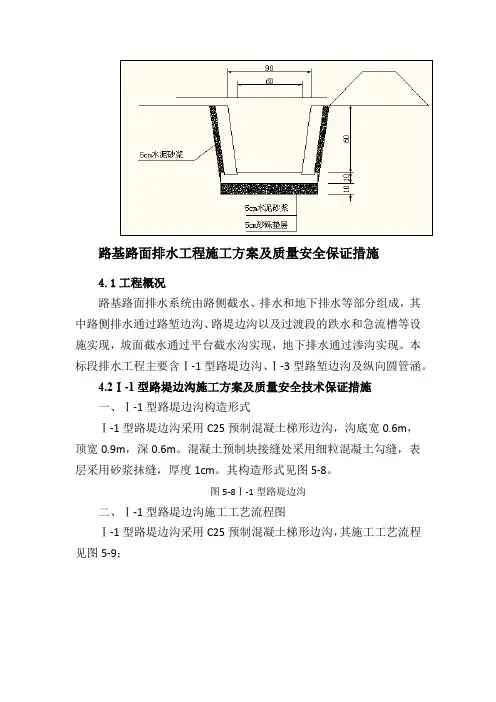

其构造形式见图5-8。
图5-8Ⅰ-1型路堤边沟二、Ⅰ-1型路堤边沟施工工艺流程图Ⅰ-1型路堤边沟采用C25预制混凝土梯形边沟，其施工工艺流程见图5-9；图5-9Ⅰ-1型路堤边沟施工工艺流程图三、施工方法1、施工准备按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使影响砌体的整体稳定性。
坡面整修经验收合格后，方可进行下道工序施工。
2、测量放线依据设计图纸，结合边沟基础设计尺寸，进行施工放线，对沟槽开挖位置准确定位。
对于弧形部分应定出圆心位置然后撒白灰画出弧线。
3、沟槽开挖：边沟基础因事先已将路槽整成型，因此边沟基础开挖方量不大，边沟基础开挖拟采用机械配合人工开挖成型。
基槽开挖时应注意几何尺寸位置的准确，对于弧形部分基槽的开挖，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。
4、验槽对开挖沟槽进行自检，检验槽底地基、高程、位置、纵坡等要求，自检合格后报监理工程师检验，合格后进行下道工序施工。
5、C25混凝土预制块砌筑（1）铺筑槽底5cm砂砾垫层及5CM找平砂浆及两侧5cm水泥砂浆。
（2）将事先预制好的C20砼预制块装运到施工现场安装，各预制块的砌缝应相互错开，不得有通缝和空缝及松动，表面平顺整齐，与边坡嵌接牢固密贴。
公路盖板边沟施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!公路盖板边沟施工工艺流程一、准备工作阶段在进行公路盖板边沟施工之前，需要进行充分的准备工作。
公路工程施工工艺流程图完整版公路工程：施工工艺流程图：在公路工程中，施工工艺流程图是非常重要的。
在该流程图中，设计单位、业主、监理和承包人都需要参与其中，以确保施工的正确性和高效性。
其中，桩志的复核和资料的校验都需要监理工程师的审查和批准。
混合料配合比施工工艺流程图：混合料配合比施工工艺流程图是公路工程中的重要部分。
其中，材料的筛分和试验，以及混合料的击实试验和抗压强度的检测都需要报送监理工程师审查批准。
如果不合格，则需要修筑试验路，并再次检测，直到合格为止。
沥青砼面层（底、中、表）施工工艺流程图：沥青砼面层施工工艺流程图也是公路工程中的重要部分。
其中，原材料的试验和配合比的确定，以及现场机械设备的配备和运转都需要监理工程师的审查和批准。
在施工过程中，监理工程师需要旁站并监督施工过程，审核承包人的检测资料，并进行独立抽查试验。
路基工程施工工艺流程图：路基工程施工工艺流程图包括施工准备阶段和施工放样阶段。
在施工准备阶段，需要编制路基施工工艺流程，移交土地所有权，以及确定取土场。
在施工放样阶段，需要进行路线中线和边线的放样，以及涵洞中线交角的放样。
同时，还需要增补控制点和水准点。
承包人完成自检后，可以申请单项工程开工，开始路基范围内的清理场地和填前压实工作。
在确定机具组合、最佳含水量和最佳碾压遍数之后，进行试验路段的压实工作。
报送清理与压实工序报验单和自检合格报验单后，开始路基施工阶段的工作。
在运土（从取土场或利用土）和控制含水量的过程中，监理旁站进行监督，同时进行摊铺、整平和碾压等工作。
承包人需要自检压实度并报送工序报验单，待工程验收后进行恢复桩志、详细放样和路槽整平加工等工作。
最后，报送分项工程报验单及归档资料整理全部检测资料和施工原始记录。
在编报阶段施工工艺流程图中，需要申报开工报告并进行施工放样。
承包人需要报送放样资料、图纸和申请开工路基施工。
在进行原地面清理、原地面压实、土料场确定和分层取土样试验之后，需要报送填前压实工序报验单和土料场土样结构物的申请阶段检验。
