环网柜施工方案

环网柜施工方案

施工方案：10KV电缆专线及电气工程

一、工程概况

工程名称：XXX10KV电缆专线及电气工程

工程地址：黄渠头南路

建设单位：XXX

设计单位：XXX

施工单位：XXX

工程规模：

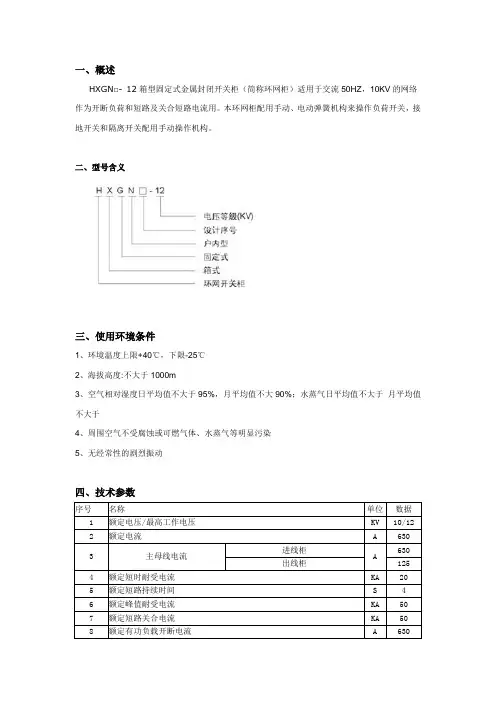

1.新设立10KV环网单元；

2.系统试验；

3.围挡8m*6m,开挖5m*2m，均位于人行道。

二、工程质量及工期

工程质量：按照国家、省有关部门颁发的施工质量与验收规范和XXX统一安排的专业管线位置图组织施工，确保工程质量符合国家电力相关标准，最终通过供电部门验收并送电。

工程工期：本公司对工程工期作出以下承诺：20天。

三、工程成本控制措施

1.及时做好各项工作，减少因电气安装要求的返工。

2.施工准备要充分，保证施工材料、设备、机具、劳动力、图纸能及时进场，保证施工能有序开展。

3.通过调研，编制切实可行的施工计划，尽可能缓解施工高峰率，充分发挥机械化装备施工的能力。

4.及时解决工程对人员、设备、材料、资金等方面的需求，及时安排好采购、检验、运输、仓储，保障供应，避免窝工，做好合同管理工作，努力降低工程造价。

四、施工现场组织机构

组织机构关系图：

公司本部

监理工程师

工程项目部

建设单位

项目经理

工程项目经理

技术负责人 公司副总裁

公司本部各职

电力安装事业部

五、设备安装

在施工过程中，根据施工进度，分批合理地安排材料，设备的进场。为确保工程进度，要求施工人员与建设单位代表以及其他施工单位密切配合，共同搞好工程建设。

六、电缆敷设及电缆头制作安装

根据施工图纸及全部施工内容，完成电缆敷设及电缆头制作安装工作。

七、施工进度计划

通过调研，编制切实可行的施工计划，尽可能缓解施工高峰率，充分发挥机械化装备施工的能力。

八、质量保证措施 按照国家、省有关部门颁发的施工质量与验收规范和XXX统一安排的专业管线位置图组织施工，确保工程质量符合国家电力相关标准，最终通过供电部门验收并送电。

九、安全目标、安全保证体系技术组织措施

在施工过程中，要时刻关注安全问题，制定安全目标和安全保证体系技术组织措施，确保施工过程安全可控。

十、环境保护及文明施工

在施工过程中，要注重环境保护和文明施工，做好垃圾分类、噪音控制等工作，保障周边环境的安全和整洁。

十二、协调配合及其他

在施工过程中，要与建设单位代表、监理工程师、其他施工单位等密切协调配合，共同推进工程进度，确保工程按时、按质、按量完成。

负责现场施工调度的工程施工领导，负责工程的安全质量监督管理工作，指挥工程施工和安全措施管理工作。

工程项目技术负责人直接负责本工程的质量工作。审核工程质量计划和质量保证措施，对工程质量进行预控，对发生的质量事故进行分析处理，组织工程中间验收，对工程质量缺陷落实整改措施。

质检员全面负责现场施工的质量工作。对施工现场的各施工工序进行质量跟踪和验收，并配合工程监理人员做好现场的验收签证工作，以确保工程符合设计图纸和国家验收规范的要求。质量管理员同时负责施工现场材料设备出厂资料的收集。

安全员全面负责施工现场的安全监察工作。兼职安全员负责各自队内的安全工作，监督工程《施工组织方案》的实施，对工程施工中发现的不安全苗头及时向工程负责人汇报，并采取相应的措施。

预算员负责本工程的预决算编制、签证和材料的核算。

设备安装时，按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度和垂直度符合规程标准。不直度水平度要小于5毫米。

新建接地网，盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。

盘柜设备运至现场后，与业主、监理共同开箱检查。设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号和规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠。附件、备件及产品的技术文件应齐全。妥善保管好设备资料及工器具。

设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。复测设备安装基础型钢，水平度应符合规程要求。

高压盘柜运输到安装地点采用专用的运输台车。装车前应先把断路器小车从柜内拉出，待柜体安装好之后再将小车推进相应的柜内。

高压盘柜单独或成排安装时，其垂直度应小于；水平偏差相邻两盘顶部小于2毫米；成列柜顶部小于5毫米；柜面偏差相邻两盘边小于1毫米；成列盘面小于5毫米；盘间接缝小于2毫米。为了减少安装时的积累误差，高压开关柜应从中间位置开始拼装。开关柜组合拼装调整好之后，将开关柜基础框架与预埋基础槽钢在柜内侧点焊牢固，盘柜框架与型钢基础的接地线应可靠连接。

在进行设备安装时，必须按照图纸要求的位置和数据进行严格的安装。首先，使用尺量出第一面柜的准确位置，将其就位，并在顶部悬挂一垂球，距离地面100mm，不得靠在屏柜上。然后，使用尺量上下端线与柜面的间距，如果误差大于要求，则使用平垫片衬垫。待屏面两侧及侧面垂直度均达到要求后，将屏柜底脚与基础型钢点焊或用螺栓固定。最后，依次将其他各屏用同样的方法进行就位，并相互间用螺栓联接。

屏柜就位完成后，使用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接。这样可以保证设备安装的水平度、垂直度符合规程要求，并且设备与基础应固定可靠。同时，设备外壳与基础应可靠接地。安装结束后，必须进行全面的清扫检查，并做好安装记录。

在进行电气设备接线时，必须保证保护及控制回路接线正确。芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。电缆芯线号头要表明回路号、编号、端子号，字迹清晰且不宜脱色。配线必须整齐美观且绝缘良好。控制电缆进入盘柜时，要排列整齐、编号清晰固定牢靠，铠装电缆要在进盘后切断钢带、在断口处扎紧且钢带要引出接地线可靠接地。电缆的屏蔽层必须可靠接地。在控制回路接线完成后，试验人员要对盘内外接线进行全面检查，并且在机组启动之前完成所有单项和联动试验。

在电缆敷设及电缆头制作安装方面，电缆敷设应该在保护管或排管内进行。保护管和排管内径不应小于电缆外径的倍数。保护管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。当电缆有中间接头时，应放在电缆工作井中。一般每管只穿一根电缆。电缆进入排管的端口处应有防止电缆外护层受到磨损的措施。施工工序包括绝缘遥测剥除电缆保护层焊接地线包绕填充胶、固定三叉手套剥铜蔽层和导电层压接铜端子固定绝缘套管测试绝缘耐压试验送电运行验收。

最后，施工进度计划和保证进度措施也必须制定好，以确保施工进度的顺利进行。 Our company has XXX the progress of this project by

utilizing the advantages of being a nal fourth-level n enterprise。in

order to meet the project's time requirements。Our measures

include:

1.A plan for the supply of major XXX。Our company will

purchase。inspect。transport。and store equipment and materials

according to the quality res and standards established by the ISO

quality assurance system.

2.A n progress le。XXX on each day of the 20-day project

timeline。These tasks include:

Reviewing the project drawings

Conducting measurements and layout

XXX

Pouring n XXX

Building walls

XXX

Applying plaster to r walls Installing supports

XXX

Installing cover plates

XXX

XXX

XXX project。Our quality management team includes the

project manager。technical director。quality inspector。n

workers。and budget manager。Our quality management

responsibilities include adhering to the company's quality system

and policy。XXX weak areas。and XXX.

To ensure the quality of the project。we have established

specific technical measures。including:

1.Strictly following the company's "Management Methods for

n and Testing of Electrical Engineering Materials。Equipment。and Machined Parts."

2.XXX used in the project meet the required standards and

design XXX.

3.XXX。Any items that do not meet the standards will not be

used.

4.Implementing the company's "Low-XXX.

5.XXX inspect and sign off on the work before it is covered.

6.Following the company's "Equipment Control re" when

using n tools and equipment.

7.XXX.

8.XXX process and following the project drawings when

conducting wiring.

We will also take measures to prevent and control common

quality issues。as outlined in our company's "Analysis of
