高低压配电柜维修保养标准
- 格式:docx
- 大小:14.54 KB
- 文档页数:3
如有你有帮助,请购买下载,谢谢!目录一、编制依据错误!未定义书签。
二、工程概况错误!未定义书签。
三、施工步骤 4四、施工部署 4五、施工安全防护措施 5六、停电安全措施 6一、编制依据1. 配电装置维护检修规范2.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-923.神华包头煤化工公司2014年大检修计划书二、工程概况神华包头煤化工公用工程电气项目包括一、二、三循变电所、污水变电所、污水新建变电所、净水场变电所、维修厂房变电所和1#换热站配电室、火炬配电室、酸碱站配电室、净水厂反洗配电室。
今年需要大修的10KV高压配电柜有:一循变电所26面、二循变电所50面、三循变电所45面、污水变电所10面、净水厂变电所8面、维修厂房变电所4面。
10KV补偿电容柜二、三循变电所各2套。
10KV电压互感器一循变电所2套,二、三循变电所各4套。
0.4KV低压配电柜一循变电所12面、二循变电所19面、三循变电所10面、污水变电所6面、污水新建变电所3面、火炬、酸碱站配电室各1面。
为了保证电气设备长期运行,消除安全隐患,要对以上所有高低压配电柜(含控制保护盘)高低压补偿装置、母线等进行计划检修,为了做好本次检修工作,保证检修质量,特编制本方案。
高低压配电柜(盘)及母线检修内容;1.清扫柜内外设备及母线的灰尘、污物;2.检查母线及各盘柜内接触部位螺栓紧固情况,有无过热、放电痕迹;3.检查主回路元器件,继电器,保护模块,测量仪表及二次回路的完好情况;4.检查防误联锁装置的性能和动作情况;5.检查抽屉式配电柜和手车式配电柜的抽屉、手车动作情况;6.检查柜内照明装置的完好情况;7.检查接地装置的完好情况;8.检查高低压配电柜内部各支持绝缘子的完好情况;9.检查高低压配电柜内部防火隔离设施的完好情况;10.修理、更换损坏的零部件;11.检查母线及各配出回路和二次回路的绝缘情况;12.动力端子、控制端子压接检查、紧固;13.对高低压补偿装置电容器电容值测量;电容器绝缘检查、更换、调试;14.柜内元器件的绝缘试验;15.断路器机构检查、绝缘检查、清扫;16.10KV电压互感器清扫、接线检查、绝缘检查。
高低压受配电盘维护保养手册一、前言丰将机电所产制之高、低压配电盘,其内部所装置之器具及零件,均为一流厂商之制品,品质等级高,性能优异,再加上优良的品质管制措施,使制品足可令客户信赖;唯正确的操作及适切的维护保养,方能确保其可靠度,延长其使用寿命。
本说明书主要为提供士林三菱电机所产制之配电盘的操作及维护保养之参考,其能于可靠,便利的原则之下,确保其功能及操作人员之安全。
本说明书之内容为高、低压配电盘设施之一般事项说明,其余单体设备详细内容请参阅各器材之操作维护说明书。
二、送电前检查1、准备工作与注意事项。
1、1、清洁配电盘内部,特别是绝缘材料之表面擦拭干净。
1、2、检查主回路电压,并调整所内变压器之分接头,切换器放在适当之电压位置。
1、3、将控制盘之无熔丝开关全部切离。
1、4、配电盘已存放很长时间时,断路器及其它机械结构需再加以润滑。
1、5、配电箱送电前,请确实注意电热器通电加热24小时以上。
2、检查项目。
2、1、检查所有螺栓及螺母是否确实锁紧。
2、2、检查所有绝缘材料是否有损坏,或其它零件是否有损坏、变形。
2、3、检查控制线、电力电缆、汇流排之连接是否正确,端子是否锁紧。
2、4、检查接地系统是否需要接地。
2、5、检查各项电力熔丝,是否已有熔丝。
2、6、检查电热器之温湿度开关设定是否正确,及保护电驿设定值是否与计算书相符合。
2、7、检查断路器及操作开关是否置于OFF位置。
3、检查注意事项。
3、1、当手湿或不洁时,请勿触摸配电箱及其零件;工具之使用需小心,并不可掉落。
3、2、当检查或维护后,请勿将检查及维护用之工具及材料遗落在配电箱内。
3、3、当检查或维护后,须将所有螺丝、螺母、螺栓锁紧。
3、4、当发现污秽时须将之去除,以保持配电箱之清洁。
3、5、送电前,主回路务必再测试绝缘电阻,如盘内过于潮湿用白炽灯加热烘干。
3、6、送电前请详读系统回路图面及操作说明书并核对主回路及控制回路(含远方控制部分)是否按图面施工。
.高低压配电室管理制度1、供电运作和维修的人员必须持证上岗,配电室的值班员必须熟悉电气设备情况和有关安全措施、操作程序与规章制度.2.配送电建立 24 小时运行值班制度,对高压配电装置进行巡查,做好每日巡视记录,发现问题及时上报部门领导.3.配电设备由专职人员管理和值班,配电设备的停送电由值班电工操作,非值班电工禁止操作,值班员必须做好值班记录,认真执行交接班制度.4.供电线路严禁超载供电,配电房内禁止乱接线路.5.停电时,应提前向部门领导提出申请经同意后方可实施,恢复送电时在确认供电线路正常,电气设备完好后方可送电.6.配电室内消防设施应确保完好,并有手持式气体灭火器,注意防止小动物进入,无关人员禁止进入,外来人员须经部门领导同意许可方可进入,并做好外来人员登记工作.7.加强日常维护、检修,保证配电室内照明、应急照明设施等设备完好.8.市电停电时,值班人员应立即启动发电机组,同时与供电部门取得联系.9.运行过程中,分路开关跳闸,先查明原因,可试送一次,若不成功则不能再送应报告上级领导,排除故障后才能送电.10.系统和设备在运行或检修时,应做好相应安全技术措施.11.保持配电室的清洁卫生和干燥.12.值班时间内严禁干私事,必须认真监视并注意设备有无异常响声和气味,一旦发现有异常情况,应立即查明原因,迅速排除并加以记载存档.13.值班人员须按时将系统和设备进行巡视检查, 认真详细地填写运行记录, 在书写运行记录时应做到字迹清楚.14.负责领导交办的有关工作.高低压配电室安全保卫制度1、外来人员未经允许不得擅自入内,如因工作需要上级领导批准后办理登记手续,由配电室人员陪同方可入内;2、进入配电室人员要服从工作人员安排;3、值班人员不论在何种情况下,不得擅离工作岗位;4、严格执行操作规程,确保系统正常运行;5、配电室内严禁吸烟、存放易燃易爆物品;高低压配电室的巡视检查制度1、高压设备巡视时应与带电体保持距离,当电压等级为 10KV 时,人体与带电体的距离不小于天遮栏的不小于;2、遇雷雨天气和接地故障发生时,要考虑跨步电压,穿绝缘鞋,且离接地点远一些;3、巡视设备时一般不处理发现的缺陷,只要发现问题,及时汇报,不要动手独自理;4、设备巡视采取的措施:1听:主要听设备运行的声音是否正常;2看:主要看设备的外观和顔色变化有无异常,仪表数字显示有无异常变化;3闻:主要闻有无绝缘材料在温度升高时的烧糊气味;4检查有无小动物运动痕迹、漏雨、进水现象;5检查电流、电压、温度是否正常;高低压安全操作规章制度为保证变配电房安全无事故的运行及保证人身安全的需要,工作人员必须严格遵守技术措施和组织措施.1、安全技术措施停电:必须把各方面电源安全断电,至少有一个明显的断开点,与设备相关的变压器,互感器必须两侧全部断开防止反向送电. 验电:必须使用电压等级合适且合格的验电器在待检修设备的进出线两侧分别分相验电. 装设地线、验电后,立即三相短接接地、接地线与检修部分之间不得装设隔离开关,断路器,熔断器等电器元件. 悬挂标示标牌:装设遮栏、悬挂“止步、高压危险”标示牌.在停电范围内加装临时遮拦用以隔离带电设备, 并悬挂“止步、高压危险”等禁示牌.2、安全组织措施1工作票制度在电气设备上工作应填写工作票或按命令执行,在工作范围外的工作内容,采用口头或命令方式进行, 发令必须正确清楚,值班员应将发令人、负责人及工作任务详细记录并向发令人复诵核对一遍,工作票由公司领导签发.2工作许可制度会同工作负责人到现场再次检查所做的安全措施,以手试触证明检修设备确实无电压. 对工作负责人指明带电设备的位置和注意事项. 和工作负责人双方在工作票上分别签名. 工作责任人、工作许可人双方不得擅自改变安全措施,值班人员不得变更有关检修设备的运行接线方式,否则须双方同意许可.3.工作监护制度工作监护人必须始终在操作现场,对工作班人员的安全认真监护及时纠正违反安全的动作,确保安全操作. 监护人离岗时,应指定能胜任的人员临时代替,长时间离开应由原工作票签发人变更新的工作负责人. 值班人如发现工作人员违反安全规程或任何危及人员安全情况应向工作负责人提出改正意见,如要时可暂时停止工作并向上级汇报.4.工作间断、转移和终结制度工作间断午休、吃饭、下班或雷雨等威协工作人员安全时,应使全体工作人员撤离现场,同时所有安全措施不动,工作票仍由工作负责人保存.间断后继续工作时,无需通过工作许可人,每日收工,工作票应交回值班员次日复工,应得到值班员的许可,取回工作票、监护人应重新检查后方可开工.在未办理工作票终结前,值班员不得将施工设备合闸送电.若有紧急需要,值班员可在工作票未收回情况下合闸送电,但必须得到工程部负责人可以送电的答复后进行.检修结束前,加试电压,应让全体工作人员撤离现场,同时收回该系统所有工作票,拆除临时遮拦,接地线和标示牌,恢复常设遮拦,而且工作负责人和值班员进行全面检查无误后,由值班员加压试验.工作全部结束后,应检查:拆除的接地组数与挂接的组数是否一样.接地隔离开关的分合位置与工作票是否相符.加装的临时遮拦,标示牌是否已拆除,常设遮拦是否恢复.一切断路器和隔离开关的分合位置是否与工作票规定的位置相符,设备上有无遗漏的配件、工具和材料等.经与值班员复检后,双方在工作票上签名终结工作票.得到值班调度员或值班负责人的许可命令后方可合闸送电.高低压操作程序和标准1、不论在任何时间段发生停电,跳闸,当班人员都必须在最短的时间内恢复系统供电;2、正常运行中供电设备,凡涉及到需要倒闸操作停电时,都必须上报部门领导,经部门领导同意后方可实施,严禁当班人员私自做主倒闸操作停电;3、所有倒闸操作程序都必须填写操作票,并在值班记录上详细记录;4、倒闸操作程序:1停电操作程序:先低压后高压;先负荷后电源;先电溶器后负荷;2送电操作程序:先高压后低压;先电源后负荷;先负荷后电溶器.5、严禁带负荷停送电操作;6、为防止意外事故,低压侧分路断路器合闸送电时,严禁一次合闸送电,应快速分合闸两次以上再送电;配电室日常巡视检查工作标准1、高压设备巡视时应与带电体保持距离,当电压等级为 10KV 时,人体与带电体的距离不小于天遮栏的不小于;2、遇雷雨天气和接地故障发生时,要考虑跨步电压,穿绝缘鞋,且离接地点远一些;3、巡视设备时一般不处理发现的缺陷,只要发现问题,及时汇报,不要动手独自理;4、巡检必须按设备巡检路线进行,不得移开和跨越遮拦,不得进行与巡检无关的工作;5、设备巡视采取的措施:1听:主要听设备运行的声音是否正常;2看:主要看设备的外观和顔色变化有无异常,仪表数字显示有无异常变化;3闻:主要闻有无绝缘材料在温度升高时的烧糊气味;4检查有无小动物运动痕迹、漏雨、进水现象;5检查电流、电压、温度是否正常;6、保持设备干净、机房干净、防止异物造成接触不良或短路;7、检查各种仪表指示、储能指示、运行指示是否完好;8、检查各仪表室二次控制线路接点有无松动碳化现象;9、观察各路进线柜、出线柜、电压电流互感器、避雷器各接点有无弧光闪络痕迹和打火现象;10、观察进柜线电压箱电压显示是否正常,各路高压带电显示装置是否完好;11、检查直流屏操作电源电压不低于 220V是否正常,蓄电池有无破裂、漏液、接点有无松动,溶丝是否完好;12、观察各路变压器高低压接点,有无弧光闪络痕迹和打火现象,听变压器有无异常声响,观察变压器温升情况,必要时手动起动风机强迫降温;13、检查变压器冷却风机运行是否正常,监视变压器是否额定电流运行,超差值是否在允许范围内;14、开箱观察变压器绕组高低压侧有无变色,鼓包等异常现象;15、检查各路变压器低侧电压显示是否正常,三相电流是否平衡;16、检查电溶补偿柜一次溶丝、二次溶丝、接触器是否完好,电溶器接点有无松动、异响、澎胀现象;17、检查各路负荷计量装运行是否正常,接点有无松动、碳化现象;18、检查各路负荷出线接点有无松动、变色、打火现象,温升是否正常;19、检查照明应急装置充电电池部份是否完好;20、年检查一次接零或接地装置,接地电阻值应在电气规程要求的合格值范围内;21、高压电气设备、防雷装置、继电保护、自动装置检测验,应按电气规程规定的周期、标准进行.高低压配电室设备维修保养程序和标准1、对需要停电检修的设备和线路,须报经部门领导同意后方可实施;2、配电设备分为月保养、季保养和年保养进行;3、对运行中的配电设备实行日巡视年保养;4、为保证正常的检修,确保人身安全,必须严格招待安全技术措施和组织措施;5、安全技术措施:1停电必须把各方面电源安全断电,至少有一个明显的断开点,与设备相关的变压器,互感器必须两侧全部断开,防止反送电;2验电必须使用电压等级合适且合格的验电器,在待修或保养的设备进出互两侧分别分相验电;3装设接地线验电后立即三相短接接地,接地线与检修部分之间不得装设隔离开关、断路器、熔断器等电器元件;4装设遮栏悬挂“止步、高压危险”在停电范围内加装监时遮栏用以隔离带电设备,并悬挂“止步、高压危险”等标示牌;6、安全组织措施:1工作票制度;2工作许可制度;3工作监护制度;4工作间断、转移和终结制度;7、人员应对配电设备的电气,机械联锁情况熟悉并会操作;8、对所检修的配电设备内容应做详细记录并存档;9.例行保养工作包括:①各种计量仪表和安全用具等,每年应按规定进行定期检验;②变压器除按规定进行保养检修外,还应根据供电公司行业管理要求进行年检;③供电系统接地网,防雷接地系统的接地电阻测试,每年进行一次;④备用发电机组每月定期进行试运行;⑤应急照明灯具根据产品特性指标进行充放电,保持良好工作状态;⑥高低压配电设备每 1—2 年进行一次一级保养;⑦其他电气设备应根据检查情况进行维修保养;⑧每班都应对供配电设备屏面及机房进行日常清洁.配电室发生火灾应操作程序与标准1、配电室发生火灾时,当班人员应立即组织自救,同时通知消控中心和部门领导;2、配电室发生火灾后,为保证人身安全,防止人身触电危险,应尽可能立即切断电源,切断电源时应注意以下几点:1火灾发生后,因烟熏火烤,火场内的电气设备绝缘可能降低或破坏,停电时,应先作好安全技术措施, 戴绝缘手套、穿绝缘鞋,使用电压等级合格的绝缘工具;2停电电应按照倒闸操作顺序进行:先负荷后电源,先低压后高压;3切断电源的地点要适当,以免影响灭火工作;4夜间发生火灾时,切断电源要解决监时照明,以利扑救;5需要供电局切断电源时,应迅速联系,说明情况;3、带电灭火的安全技术要求:1应使用电气火灾灭火器;2扑救人员或使用的消防器材与带电部位保持足够的安全距离,10KV 电源不小于3对高空设备灭火时,人体与带电体之间的仰角不应大于 45 度,并站在设备外侧,以防坠落造成触电伤害;4高压电气设备及线路发生火灾时,在室内年救人,员必须穿绝缘鞋,戴绝缘手套;5 使用喷雾水枪灭火时, 应穿绝缘鞋、戴绝缘手套, 未穿绝缘鞋的扑救人员, 要防止因地面水渍导电而触电. ;变配电电工交接制度1.交班电工在交班前,必须做好变配电设备设施例行保养巡查工作,按要求认真填写好变、配电室运行记录;2.交班电工在交班前,对设备运行中存在的问题,除在变、配电室运行记录中记录外,还必须向接班人员或组长进行口头详细说明;3.接班电工在接班时,必须先仔细查阅变、配电室运行记录和值班记录上的内容,对变配电设备运行情况,特别是当配电设备发生损坏或有异常情况时,必须要详细了解,必要时交接班双方到现场交底;4.交班人员交班前,必须按规定做好工作场地和值班室的清洁卫生工作;5.交接班双方在变、配电室运行记录中的交接班一栏上签字后,双方即完成交接班工作.交接班工作必须严肃认真,确保供电安全可靠;6.在接班电工未按时接班时,交班电工不得离开,否则责任由交班电工承担;7.变、配电室运行记录应按指定处摆放,不可遗失,领班负责每月装订、存档备查; 8.交接班工作纳入个人月度责任考核范围.高低配电室安全管理制度1.变配电间应配齐各类安全用具,即:高压测电笔、绝缘橡皮手套、绝缘靴、绝缘垫、临时接地线、标示牌及消防器材.2.绝缘高压用品要定期进行耐压试验,确保安全可靠.3.变配电间按时清扫,室内外通道严禁堆物,保持环境卫生.4.严格按照变、配电室运行记录中规定的各类项目进行巡查、保养, 并按设备一、二级保养计划做好变配电间各种设备定期保养工作.5.经常主动与供电部门联系,及时了解供电网络运行情况.6.严格执行变配电间有关规章制度,非电工或无关人员未经同意不得进入变配电间,外来人员因公进出变配电间必须办理登记手续.7.工作人员进出变电间必须做到随手关门,防止小动物侵入.8.变配电间进行各种操作必须二人以上. 变电运行人员“三熟”三能”“三能变电运行人员“三熟”三能”““三熟”:熟悉设备,系统及其基本原理;熟悉操作和事故处理;熟悉本岗位的规章制度. “三能”:能分析运行状况;能及时发现故障和排除故障;能掌握一般的维修技能.电气事故处理制度1.大面积停电事故应急措施:1遇到大面积停电时,首先应保持沉着冷静的头脑的同时,认真分析造成事故的原因,并立即汇报有关上级领导;2制定安全措施,并做好紧急处理故障的准备;3处理停电事故,在确认已经处理完毕后,再试送电;4分析事故原因及特点,做出总结,并做好记录备案.2.重大设备故障的处理:1遇到重大设备故障时,首先应保持沉着冷静的头脑,同时认真分析造成重大事故的原因,并立即汇报有关上级主管;2采取安全措施,并做好紧急处理故障的准备工作;3紧急事故发生后,应立即开启全部通风系统,并根据事故情况佩戴防毒面具或氧气呼吸器进入现场处理;4处理停电事故,在确认已经处理完毕后,再试送电;5事故处理后,应将所有防护用品清洗干净,工作人员要洗澡;6分析事故原因及特点,作出总结,并做好记录备案.。
供配电设备设施维修保养年度计划一、目的规范供配电设备设施维修保养工作,确保供配电设备设施各项性能良好。
二、适用范围适用于中联麓谷混凝土工业园辖区内供配电设备设施的维修保养。
三、检测保养主要项目1、高、低压开关柜及变压器定期维修保养(1)外委维修保养:每年的11月份委托供电公司对园区内所有高压开关柜、环网柜进行测试、试验和继电保护整定值整定,对高压进线电缆进行绝缘耐压试验;每年的5月份委托供电公司对园区内所有变压器进行预防性试验,对所有安全用具进行电气试验。
此项工作由变配电室值班电工负责监督进行。
(2)每年的.4月、10月份对高、低压开关柜及变压器外部清洁及部分外部附件的维修保养,此项工作由变配电室值班电工负责。
具体工作如下:1、高压开关柜保养:A、断总开关和隔离开关,并做好接地,确保检修作业安全。
B、检查高压母线和绝缘瓷瓶,扭紧螺栓、清除灰尘,检查母线有无变形,有无放电烧黑痕迹,对有锈蚀的螺栓必须立即更换。
C、检查真空开关瓷瓶,检查整个系统有无放电起孤痕迹,紧固接线螺栓。
检查负荷开关灭孤系统,清洁柜内灰尘,试验机械的合闸、分闸情况。
D、检查电压互感器、电流互感器、电流表、电压表、电度表的接线情况,清除灰尘保持洁净。
E、检查继电器保护装置系统,清除灰尘,紧固松动螺栓。
F、检查电缆头和输出线,观察绝缘层情况。
G、各项目保养工作完成后,拆除安全装置,合上总开关(断路器)、负荷开关、观察变压器投入正常运行工作后,即可恢复系统运行。
2、干式变器保养:A、用压缩空气清洁变压器铁芯和线圈缝隙的灰尘。
B、检查接线,紧固松动螺栓。
C、检查通风散热系统,清洁灰尘,检查电机、电器是否完好,运行是否正常。
D、修复变压器变形的外罩和铭牌。
E、检查中性点接地系统,紧固松动螺栓。
F、更换锈蚀的螺栓。
G、紧固电压调节连接片的固定螺栓。
H、用2500V摇表检测变压器一次侧线圈、一次侧线圈绝缘电阻不低于300兆欧,用500V摇表测二次侧线圈、相与相、相对地之间的绝缘电阻,二次侧线圈绝缘电阻不低于10兆欧。
五、服务方案2. 技术方案二、施工计划及主要施工方法2.1质量目标:合格工程2.1.1工期目标:甲方未给定具体开工日期,所以一定要作好周全的施工准备和施工计划,确保工程按时完成。
2.1.2安全目标:对本施工项目的环境、职业健康安全工作进行严格管理,杜绝重大伤亡事故、机械事故、交通事故和火灾事故的发生,千人负伤率控制在3‰以内。
2.1.3环境管理目标:严格执行《建筑施工安全检查标准》(JGJ59-99),施工现场保持整洁有序,定期检查,树立文明施工的良好形象,争创省级文明工地。
严格按照GB/T24001-2004标准建立环境管理体系,对本项目的环境进行管理,控制污染,确保现场噪音、污水、粉尘及固体废弃物达标排放。
2.2施工前技术准备1)工程开工开始进行施工技术准备,给后续工作以充裕的施工时间。
2)本工程各专业技术人员,必须熟悉图纸、认真进行图纸自审,并配合设计院做好图纸会审。
3)相关技术人员、施工组长应认真阅读施工图,理解把握设计意图,确定施工重点、难点、控制点,检查准备施工机具、材料、设备、仪表、工艺,编制详细施工方案及施工计划。
4)针对施工图纸及其他资料,提出有关技术问题或合理化建议等,尽可能将所有施工问题解决在施工之前。
5)认真编制好施工组织设计、详细施工方案和项目质量计划,为指导施工做好准备。
2.3施工机具准备根据工程施工特点,合理安排施工机械设备的进场时间,对已确定投入的设备,进行认真地检查、维修、校准等工作,保证工程顺利完成。
主要机具包括:1)吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。
2)生产设备及安装工具:光纤激光切割机、剪板机、电焊机、母线折弯机、手电钻、电锤、砂轮、电焊机、钢锯、气焊工具、台虎钳、锉刀、套筒扳手、钢锯、榔头、改锥、钢丝钳、螺丝刀、电工刀、无线电对讲机等。
3)测试检验设备及工具:剩余电流测试仪、耐压测试仪、接地电阻测试仪、绝缘电阻测试仪、负载电机、交流调压器、水准仪、兆欧表、万用表、水平尺、试电笔、接地电阻测试仪器、钢直尺、钢卷尺等。
供配电设备设施维修保养规程是指提供电力供应和配电服务的设备和设施的维修和保养操作规程。
它旨在确保供配电设备设施的正常运行和安全性,提高其使用寿命,减少事故发生的风险。
以下是一份供配电设备设施维修保养规程的基本内容:1. 安全操作要求:- 特殊设备和工具的使用要求- 个人防护用品的佩戴要求- 紧急救援措施和应急处理流程2. 设备设施检查:- 定期检查供配电设备设施的外观和机械部件- 检查电气连接的稳固性和接地情况- 检查设备设施的温度和湿度,排除异常情况3. 维修操作:- 维修工具和设备的准备和使用- 维修过程中的安全措施- 维修过程中的记录和报告要求4. 保养计划:- 制定供配电设备设施的定期保养计划- 清洁设备设施和更换易损件- 检查和校准设备设施的仪表和控制系统5. 报警和故障处理:- 设备设施故障的报警流程和处理方法- 报警系统和设备的维护和保养6. 库存管理:- 维修和保养所需的备件和材料的管理- 库存记录和库存盘点的要求7. 培训和培训记录:- 维修人员的培训和资质要求- 培训记录和维修人员的技能评估以上只是一个基本的框架,具体的供配电设备设施维修保养规程还需要根据具体情况进行制定。
在制定规程的过程中,还需要考虑到相关的法律法规和标准要求,并与现场实际情况相结合。
供配电设备设施维修保养规程(二)一、维修保养的目的和范围供配电设备设施是企业正常运营的重要组成部分,维修保养工作是保障供配电设备设施运行安全、提高设施维护水平的重要措施。
本规程旨在规范供配电设备设施的维修保养工作,确保设备设施的正常运行。
1. 目的确保供配电设备设施的正常运行和安全,提高设备的可靠性和使用寿命,减少事故的发生,确保企业正常生产运营。
2. 范围本规程适用于企业内所有供配电设备设施的维修保养工作。
二、维修保养的职责和权限1. 设备设施管理部门的职责和权限设备设施管理部门负责统筹协调企业内供配电设备设施的维修保养工作,制定相关维修保养计划和预算,并组织实施。
电力系统中高低压配电设备的运行与维护摘要:经济的发展,城市化进程的加快,人们对电能的需求也逐渐增加。
高低压配电设备是电力系统的重要组成部分,要充分重视高低压配电设备中存在的各种不安全、不稳定的因素,全面把握电力系统中高低压配电设备的运行特点,深入分析高低压配电设备的异常故障,探讨高低压配电设备故障维护处理策略和具体措施,较好地保证电力系统中高低压配电设备的运行效果。
本文就电力系统中高低压配电设备的运行与维护展开探讨。
关键词:电力系统;高低压配电设备;运行;维护引言当前随着现有时代和经济的进步,各项技术的创新和加强,有关企业电网的升级、维护以及智能化程度也要随之提升,高低压配电设备中常见的故障分析处理也需要得到更多有关部门的关注,对故障的分析处理质量是尤为重要的。
1配电设备故障特征为了加强配电设备运行安全性,运维检修人员应采用状态检修法,掌握配电设备运行状态。
在实际生产中,开关柜无法应用变压器监测系统,不能全方位监控设备运行。
配电设备数量多,成本高,设备价格明显高于成本期望值。
在配电系统中,配电设备多存在于元件组合中,设备元器件多、组合结构复杂、结构安装操作繁琐、设备状态检修技术难度大。
开关柜安全事故频率逐渐上升,多是因设备故障所致。
运维检修人员实行状态检修时,应当保持客观态度,发现问题尽快处理。
2高低压配电设备故障的处理重点对于高压配电设备产生故障时,可以根据具体问题分析具体原因。
比如,某些元件由于自身属于易耗件,因此在使用和响应、运行时间较久之后,可能会导致部分功能和性能下降,产生老化,外观形变等情况。
因此,应该及时对其进行更换,来减少电网出现断电等故障和影响,可以由专门的技术人员进行既继电保护实验和高压强电实验。
另外,对于一些损耗较快的元件进行统一的记录和排查,定期进行更换,让高压系统中的关键板块得到保证,确保其不会出现负荷开关位移的情况。
可以重点考虑复合开关面板失灵等问题的解决方式,以及配电线路老化、辅助开关装置不响应等故障的处理和排查。
高低压设备维护方案三篇篇一:高低压设备维护方案一、工程概况本工程属于xxxxxx项目10kv供配电设备的停电检修、设备试验、日常维护等工作。
该项目于xxxx年正式通电运行,运行状况良好。
根据DL/T596《电力设备预防性试验规程》和GB14285《继电保护和安全自动装置技术规程》规定:应定期对变压器、真空断路器、电力电缆、继电保护等主要设备和元器件做预防性试验。
试验内容包括高低柜、箱式变电站、变压器、高低压电缆等及主要元器件的检查和试验。
高低压设备的日常维护,高低压电缆的检查巡视,以及高低压设备的特殊巡视和维护保养。
本工程主要工作量一览表为了确保xxxxxxx供电运行正常,供电质量稳定可靠,遵守国家的各项法律法规,贯穿执行国家相关工程施工标准和相关工程施工规范的各项要求,规范操作,具体文件编制依据及相关法律法规文件如下:1、《中华人民共和国电力行业标准》LD/T 572-952、《国家电网公司电力安全工作规程》3、《国家安全导则》GB/T13869-20XX4、《电力安全工作规程》(电力线路部分)GB26859-20XX5、《施工现场临时用电安全技术规范》JGJ46-20XX6、《带电作业工具技术要求与设计导则》GB/T18037-20XX7、中华人民共和国电力法(中华人民国和国主席令第六十号)8、电力设施保护条例(中华人民共和国国务院令第239号)9、电力设施保护条例实施细则(中华人民国和国国家经济贸易委员会、中华人民共和国公安部令第8号)10、《电力电缆运行规程》11、《电业安全工作规程》(电力线路部分)DL 409-19XX12、《交流电气装置的过电压保护和绝缘配合》DL/T 620-19XX13、《低压安全用电管理规定》14、《低压变配电室运行管理规范》15、《电力企业各级领导人员安全生产责任规定》电力行业部16、《电力建设安全健康与环境管理工作规定》(国家电源(20XX)49号)17、《电力设备预防性试验规程》DL/T596-19XX18、《电器装置安装工程盘柜及二次回路接线施工及验收规程》GB507171-9219、《电器装置安装工程抵押电器施工及验收规范》GB50254-9620、《国家电网公司电力安全工作规程(线路部分)》(20XX版)三、高压维护方案为确保xxxxx内电网和各类用户用电安全,规范用电行为,促进安全生产,提高安全用电水平,公司本着对业主负责的态度,建立高低压供配电维护工程项目部,全权负责该项目的高压供配电维护与管理。
低压配电系统的维护保养计划1维护保养的依据1.1 依据政府主管部门规定按照行业主管部门规定的设备设施保养内容和周期组织维护保养。
1.2依据设备说明书、使用手册对设备生产厂家有明确技术要求的设备设施,如发电机,应按照其说明书、使用手册所规定的内容及标准进行维护。
1.3 依据设备运行特点结合设备的运行特点,如水泵、风机等使用频度制定维护保养内容和标准。
1.4 依据实际使用需求根据客户的使用需求,特备是针对重大节日,重大活动中设备设施运行的要求,有针对性的进行维护保养工作。
2 维护保养内容2.1 维护保养工作计划(表2—1)说明:△检修○保养√测度2.2维修保养工作职责1.专业主管依据设备手册说明书等资料并结合实际使用特点制定年度检修计划,并经上报批准;2.专业主管依照年度检修计划提前准备维护养用材料;3.确定维护保养安排之后,协调专业厂家进行技术支持以及协调其他部门配合,保证维护保养工作不对客户使用产生影响;4.专业领班及技工负责具体实施维护保养工作,工作中按照要求填写表格、技术参数,维护保养工作完成后将检修所做的工作内容、结果汇总上报;5.专业主管分析上报资料,评估本次维护保养工作效果,提交报告;6.专业主管和专业领班负责跟进本次维护保养中发现的问题,在约定的时间内予以解决。
2.3维护保养流程1.配电设备的检修工作程序。
1)检修方案的制订:A.强电主管应跟进日常运行记录和问题(故障)汇总列出重点检修部位和正常检修部位进行列项。
B.根据列项内容,做好材料准备工作,包括备用电器、配件、辅助材料(螺丝、垫片、熔丝、熔断器、测量工具、用具、防护用品),灭火器材、医药箱等。
2)发出检修通知。
3)检修工作程序:A.检修工作依照《电气安全工作规程》中“保证安全的技术措施”,严格按照操作票的列项顺序操作,每操作完毕一项,填写一项记录,监护人应进行核对是否正确,并将每个拉闸开关上挂好标示牌。
B.依照《电气安全工作规程》中“保证安全组织措施”做好检修的准备工作。
高低压配电柜维修保养标准

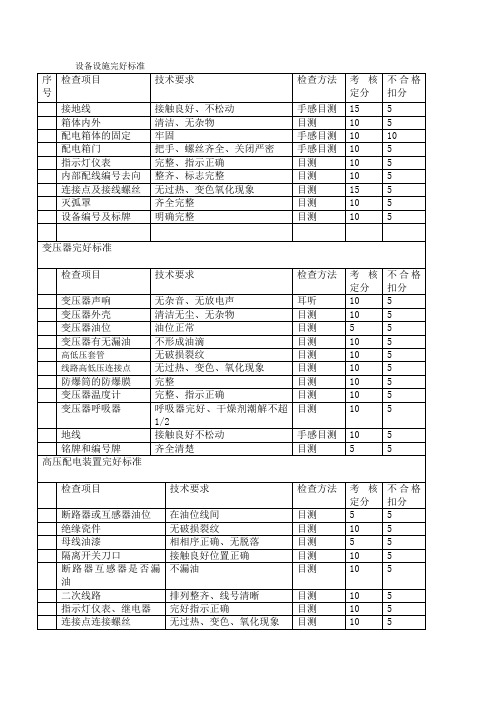

变配电所配电装置应根据设备污秽情况、负荷重要程度及负荷运行情况等条件安排设备的清扫检查工作。
一般情况下,至少每年一次。
低压配电装置应定期进行清扫维修,清扫维修一般一年不少于两次,并应安排在雷雨季节和高峰负荷期前进行。
一、各机组的维修保养标准
一高压组柜
高压配电系统的维护保养规程:1 对公司的高压配电系统,应经常进行巡视,并作好巡视记录,每天两次。
2 巡视检查时,通过人的感官应仔细分析,发现问题及时处理,做好记录。
对重大异常现象及时报告。
进出高压配电室应随手关门,以防小动物进入室内,其门窗应完整并开关灵活。
3 巡视检查内容如下:①进户高压电缆、分支高压电缆是否有过流过热现象,是否有异味。
②高压熔断器是否完好,高压隔离开关及负荷开关的固定触头与可动触头的接触是否良好接触;翻线柜、进线柜、计量柜、PT柜电压互感器柜、变压器输出柜三相电流是否正常;温湿度是否正常。
③变压器的温度是否超过允许值;变压器的运行声音是否正常,变压器接地是否良好。
④各个低压配电室的高压设备是否运行正常,三相电的输入和输出是否正常,温湿度是否正常。
⑤对高压配电室每周进行一次地面的清扫,对各个低压配电室的高压配电装置及环境的停电清扫和检查每年两次最好在每年的5月和10月。
按照年度维保计划,对高压组柜内的真空负荷开关,隔离开关等机械操作部位,在停电、验电、放电、悬挂临时接地线后进行检查有无磨损、卡死现象,销子、螺丝是否脱落或缺少,操作机构的拉、合闸是否灵活,并进行注油润滑。
对各分接触头进行检查,查看有无因放电、拉弧而烧坏或有氧化层,发现后进行磨沙修理或更换,引线接触部分应无过热现象。
检查高压断路器座卡口簧的弹力情况是否正常。
检查导电部分各连接点的连接是否紧密,铜、铝接点有无腐蚀现象,若已腐蚀,应清除腐蚀层后涂导电膏。
检查各母线与绝缘子与柜板,有无放电打火现象,绝缘子有无裂痕。
导线、母线金具及支持绝缘子法兰应完好、不变形、无裂纹、锈蚀现象,金具连接处销子应齐全、牢固。
检查设备外壳系指不带电的外壳和支架的接地线是否牢固可靠,有无断裂断股及腐蚀现象。
检查高压柜的仪表、指示灯及二次线路有无接头松动、标签字迹模糊、指示不精确等情况,否则应进行调校和修理。
检查紧固电流、电压互感器的接线应无松动。
检查避雷器的连接螺丝有无松动,避雷器有无裂痕。
检查试验各种报警器、报警按钮的灵敏度情况,根据实情进行调校。
对所有设备进行除尘、卫生清洁。
直流屏:浮充运行的蓄电池应在自动稳压状态;充电装置内部无异常响动、气味;直流系统绝缘良好、正负对地接近于零;充电装置输入电压、电流应平衡;蓄电池外壳无变形,损伤及漏液、少液现象。
继电保护装置的整定值应由供电部门确定,试验和调整应由供电部门专业人员进行。
一般6~10kv系统的继电保护装置应每两年进行一次校验;对供电可靠性要求较高的10kv重要用电单位以及35kv及以上用电单位,每年进行一次校验。
校验的同时考虑对变压器、高压电缆、避雷器、重要负荷开关等做绝缘耐压试验。
高压用具需经供电部门检测合格有效。
成套配电装置除本身具有的绝缘性能及工作性能外,还应具有“五防”功能完好;即:防止带负荷分、合隔离开关;防止误分、合断路器;防止带电挂接地线或合接地刀闸;防止带地线合隔离开关;防止误入带电间隔。
装有驱潮电热器应长期投入并定期检查,功能完好正常。
标识牌是否清晰或掉落,如是则补上新的标识牌。
配电柜进出、线口做好护口及防鼠措施,与柜体、支架等金具有接触的导线、电缆要注意查看绝缘有无损伤。
二低压组柜
低压配电装置的维护保养规程:1 对低压配电装置每天进行两次巡视检查,并作好巡视记录。
2 巡视检查内容如下:①低压电缆及低压配电屏上的各部分连接点有无过热现象,有无异声、异味。
②三相负荷是否平衡;三相电压是否相同。
③低压绝缘子有无损伤和歪斜,母线固定卡子有无松动和脱落。
④接地线接地连接是否良好。
低压电容补偿是否正常,有无异声异味。
3、低压配电装置的停电清扫和检查每年至少两次,检查的内容包括母排和各个空开螺钉的紧固,一般在夏季和冬季高峰负荷之前进行,最好在每年的5月和10月;每周对各个低压配电室进行一次清扫。
停电、验电、放电、悬挂临时接地线后进行检查各种断路器的机械部位的磨损、润滑情况。
各类线圈的外部是否烧糊、变型,内部线圈是否变黑。
交流接触器、中间继电器等内部无异声、异味。
吸合线圈的绝缘和接头有无损伤或不牢的现象。
带负荷切合的低压刀闸,每半年应检查一次触头,并在刀闸口涂以导电膏。
频繁操作的交流接触器,每三个月至少检查一次触头和清扫灭弧栅。
空气断路器及交流接触器的动、静触头是否对准,三相是否同时闭合;触头接触压力及断开后的距离符合厂家规定。
磨损厚度超过
1mm时,应更换备件,被电弧烧伤严重者,应予磨平打光。
检查各处线头的接点是否松动,有无因跳火形成的烧伤,变形情况,各种转换开关接触是否良好。
插接触头有无氧化、过热、变色现象。
检查紧固电流、电压互感器的接线应无松动。
检查各绝缘子有无损伤和歪斜、母线固定卡子有无松脱。
柜内避雷器有无裂痕,放电痕迹,否则进行更换。
查各种仪表的指示灵敏度,“0”刻度是否正常。
带电检测各线路,有无过流、发热现象,有无放电现象。
对低压柜内、外设备卫生进行彻底清理,无灰尘,确保接地连接良好。
电容器维修保养: 1、清理冷却风道及外壳灰尘,使电容器散热良好; 2、检查电容有无膨胀、漏油或异常响声,如有则应更换;3、检查接头处,接地线是否有松脱或锈蚀,如有则应除锈处理并拧紧;4、检查熔断器外观无破损变形现象,绝缘部分无破损或出现放电现象,插座刀口应涂导电膏,熔断器的熔丝与实际负荷应匹配。
5、对装有电源联锁的低压电器,应做传动试验。
6、标识牌是否清晰或掉落,如是则补上新的标识牌。
7、配电柜进出、线口做好护口及防鼠措施,与柜体、支架等金具有接触的导线、电缆要注意查看绝缘有无损伤。
机房、配电间等电气设备间做到无杂物、垃圾、无积水,适用于灭电气火灾的消防设施齐全。
各系统的维修保养以不影响大厦正常营运为原则,特殊情况须报告专业主管,及时由客服部通知受影响的业户。
维修保养结束后,操作人员需将有关工作情况记录在配电柜/箱保养记录上。
二、操作步骤
一检查前操作步骤:断开电容器开关,逐个断开低压侧各出线开关,断开高压侧的断路器,经验电确认无电后,合上接地开关,并锁好高压开关柜,挂上“禁止合闸,有人工作”、“已接地”的警示牌,检查无误后,拉开高压进线隔离开关,对受电柜侧的母排用10mm2以上导线短接并挂接地线,对变压器两侧设备进行充分放电后,开始维护作业。
二维护操作完毕送电操作步骤:拆除所有接地线、短接线,检查是否留有工具在柜内,确定无误后,合上高压进线隔离开关,合上运行变压器的高压断路器,取下警示牌,向变压器送电;听变压器运行有无异常声音,闻有无异常气味儿,看三相电压是否正常,然后再合上低压侧各出线开关,合上电容器开关,注意观察负荷变化。
三恢复送电后的检查:对停电受影响的区域进行重点巡视检查,排除因停电造成的故障、隐患;在值班记录上做好相关停送电的记录。
三、安全注意事项
操作人员在进行维护工作前必需认真填写操作票和工作票并严格执行,且开关状态需与模拟屏相对应。
在电气设备上工作要穿好绝缘鞋靴 ,做好停电、验电、放电、装设接地线、悬挂警示牌和装设遮拦的工作;有条件的情况下可以装设锁具,将配电箱/柜门锁好。
检修的设备停电后,必须使用电压等级合适、在安全检验有效期内的验电器,且事先应在确认有电部分试验完好的验电器检验有无电压。
在地下室、潮湿场地或两层地库进行低压电器设备维护工作时,都要切断电源,不能停电时,至少应有两人在场一起工作。
清扫配电箱时,所使用漆刷等工具的金属部分需用胶布包裹。
上梯工作时,应放稳靠妥,高空作业时系好安全带。
正确使用合格有效的安全用具高、低压验电器、绝缘手套、绝缘靴、绝缘拉杆等及劳动保护用品护目镜、安全帽等。
检查维护电容柜、变压器两侧设备、电缆时,应先断开总开关,经验电确认无电后,用10平方mm以上导线逐个地对残余电荷进行充分放电。
断电时先断负荷侧开关,再断电源侧开关;送电时先合电源侧开关,再合负荷侧开关;严禁带负荷分、合隔离开关。
与上一级供电单位及供电局建立良好的联络方式。
