计算机网络实验教学手册(计科)

武汉科技大学城市学院《计算机网络》实验指导书学部：信息工程学部专业：软件工程课程：计算机网络姓名：洪江山教师：李毕祥2017 年 2 月目录实验一双绞线线缆的制作 (5)实验二 TCP/IP协议常用网络工具的的使用 (8)实验三在Windows2003上安装与配置DHCP服务器 (11)实验四在Windows2003上安装和配置DNS服务器 (16)实验五实现Web服务器和FTP服务器的配置与管理 (21)实验六路由器基本实验－静态路由、缺省路由配置 (28)实验七交换机基本实验－VLAN、 VTP、TRUNK (34)《计算机网络》实验指导书1、实验课程信息课程编号：061331课程名称：计算机网络实验总学时数：10适用专业：计算机科学与技术、信息与计算科学、信息管理与信息系统、电子商务等专业2、实验教学的目的和要求计算机网络是计算机和电子信息类专业的一门专业核心课程，先修课为计算机组成原理、数据结构、操作系统等课程。

计算机网络技术是从事计算机应用、信息技术的研究与应用和电子商务应用的人员应该掌握的重要知识。

通过课程实验，学生应学会和掌握计算机网络的基本概念和理论；学习和掌握通信媒体、网络工具的使用，典型网络设备的工作原理和使用配置方法，服务器的配置和测试方法，为进一步进行网络系统的分析、设计、组建、管理和进行网络应用打下良好的基础。

3、实验项目名称和学时分配计算机网络实验共10学时，实验分为“必修实验”和“选修实验”两大类。

其中必修实验2个，共4学时；选修实验分2个等级：A级和B级，学生可根据自身能力和兴趣爱好，自主选择选修实验A级或选修实验B级，共6学时。

4、实验教学设备和仪器（1）实验设备和仪器名称：RJ－45接头、双绞线、RJ－45压线钳、打线钳、测试仪、计算机等。

（2）计算机（内存为1G以上），学生一人一机。

（3）实验环境配置：计算机安装Windows XP或Windows 2003 Server系统，局域网。

--实验一网络线缆制作实验目的1．认识计算机网络线缆的功能和特点。

2．掌握双绞线的制作方法。

3．熟悉局域网的基本组成结构形式。

实验学时2学时实验器材水晶头、 5 类双绞线、网线钳、测线仪、 PC机及操作系统。

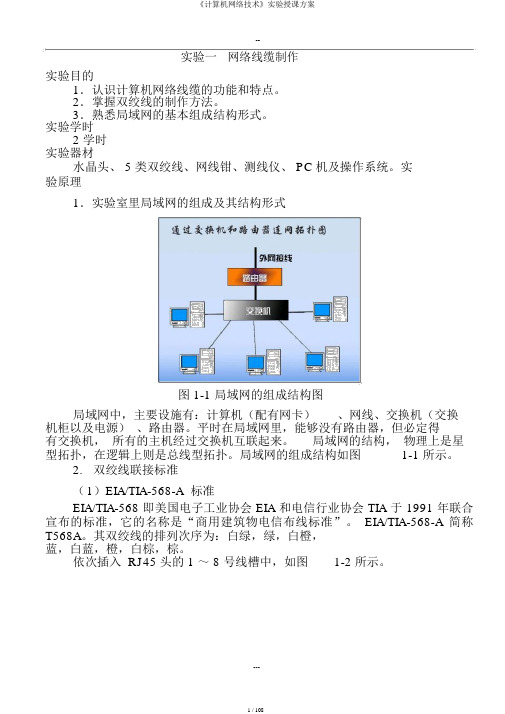

实验原理1．实验室里局域网的组成及其结构形式图 1-1 局域网的组成结构图局域网中，主要设施有：计算机（配有网卡）、网线、交换机（交换机柜以及电源）、路由器。

平时在局域网里，能够没有路由器，但必定得有交换机，所有的主机经过交换机互联起来。

局域网的结构，物理上是星型拓扑，在逻辑上则是总线型拓扑。

局域网的组成结构如图1-1 所示。

2.双绞线联接标准（1）EIA/TIA-568-A 标准EIA/TIA-568 即美国电子工业协会 EIA 和电信行业协会 TIA 于 1991 年联合宣布的标准，它的名称是“商用建筑物电信布线标准”。

EIA/TIA-568-A 简称T568A。

其双绞线的排列次序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

依次插入 RJ45 头的 1 ～ 8 号线槽中，如图1-2 所示。

图 1-2 EIA/TIA-568-A标准线序（2）EIA/TIA-568-B 标准EIA/TIA-568-B 简称 T568B。

其双绞线的排列次序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

依次插入 RJ45 头的 1 ～ 8 号线槽中，如图1-3 所示。

图 1-3 EIA/TIA-568-B标准线序若是双绞线的两端均采用同一标准（如 T568B），则称这根双绞线为：平接，也称为正线。

能用于异种网络设施间的联接：如计算机与集线器的联接、集线器与路由器的联接。

这是一种用得最多的联接方式，平时平接双绞线的两端均采用 T568B联接标准，如图 1-4 所示。

图 1-4双绞线平接图若是双绞线的两端采用不同样的联接标准（如一端用 T568A，另一端用T568B），则称这根双绞线为：跳接，也称为反线。

能用于同各种类设施联接，如计算机与计算机的直联、集线器与集线器的级联。

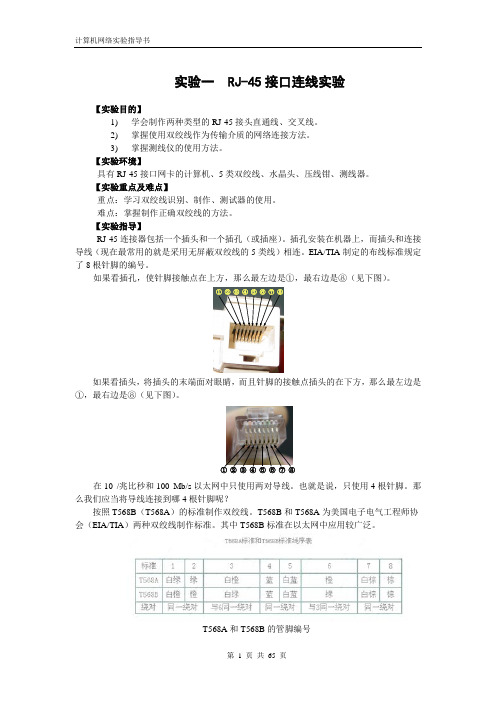

实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。

2)掌握使用双绞线作为传输介质的网络连接方法。

3)掌握测线仪的使用方法。

【实验环境】具有RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。

【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。

难点：掌握制作正确双绞线的方法。

【实验指导】RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧在10 /兆比秒和100 Mb/s以太网中只使用两对导线。

也就是说，只使用4根针脚。

那么我们应当将导线连接到哪4根针脚呢？按照T568B（T568A）的标准制作双绞线。

T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。

其中T568B标准在以太网中应用较广泛。

T568A和T568B的管脚编号T568B线序Straight-Through Cable（直通线）：双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。

在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。

Crossover Cable（交叉线）：双绞线在制作时一端采用T568B标准，另一端采用T568A标准。

DTE 类设备：PC、路由器、交换机uplink口、HUB级联口DCE 类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。

说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。

计算机网络实验指导书海南大学信息科学技术学院信息安全系二零一六年十月编辑：谭毓银温德志CCIE#45288 校审：王隆娟，邢琳目录实验 1 常见网络设备和测试命令介绍与及双绞线制作 (1)实验 2 Packet Track 模拟器介绍及基本操作 (26)实验 3 IP地址分类及子网划分 (42)实验 4 交换机的基本配置与管理 (61)实验 5 交换机VLAN配置 (70)实验 6 路由器的基本配置及静态路由配置 (75)实验7 路由器RIP动态路由配置 (82)实验8 静态NAT配置 (89)实验1：常见网络设备和测试命令介绍及双绞线制作实验目的：了解常见的网络设备及其特点；了解常用网络测试命令及使用；掌握双绞线的制作与测试；实验器材：集线器（HUB）、交换机（SWITCH）、路由器（ROUTER）；双绞线、同轴电缆、光纤、测线仪、压线钳、非屏蔽双绞；RJ-45水晶头。

实验内容：1 常见的网络设备1.1 集线器简介集线器的英文称为“Hub”。

“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。

它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。

集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）访问方式。

集线器属于纯硬件网络底层设备，基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。

它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。

也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，如图1所示。

图1-1 集线器部署图图1-2 集线器1.2 交换机简介交换机(Switch)也叫交换式集线器，是一种工作在OSI第二层(数据链路层)，基于MAC (网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备。

《计算机网络》实验指导书李兆斌编北京电子科技学院通信工程系2016年5月目录实验一网络介质的制作标准与使用 (3)一、实验目的 (3)二、实验内容 (3)三、实验要求 (5)实验二VLAN(虚拟局域网)设计与实现 (6)一、实验目的 (6)二、实验方式 (6)三、交换机的基本模式 (6)四、实验内容 (8)五、实验要求 (11)实验三使用VLSM(变长子网掩码)划分网络地址 (12)一、实验目的 (12)二、实验要求 (12)三、实验方式 (12)四、实验内容 (14)五、实验报告要求 (15)实验一网络介质的制作标准与使用一、实验目的1、了解同轴电缆的特性，并能掌握不同连接器的应用场合。

2、了解双绞线的特性、分类。

重点掌握直通线、交叉线的制作及应用场合。

二、实验内容（一）同轴电缆的特性同电缆优点：屏蔽好、带宽高和衰减低及安装方便等。

一般构成形式：用一条导体线传输信号，导体周围裹一层绝体和一层同心的屏蔽网，屏蔽层和内部导体共轴。

1．基带同轴电缆同轴电缆：以硬铜线为芯，外包一层用密织的网状导体环绕的绝缘材料。

网状导体外又覆盖一层保护性材料。

用于数字传输。

特性：（1）高带宽；（2）极好的噪声抑制。

同轴电缆的带宽取决于电缆长度。

线缆中间还须要使用中继器。

应用：（1）有线电视；（2）某些局域网。

2．宽带同轴电缆宽带同轴电缆：使用有线电视电缆进行模拟信号传输的同轴电缆系统。

（二）双绞线的特性屏蔽双绞线电缆（STP）非屏蔽双绞线电缆（UTP）常见双绞线的型号5类双绞线直连标准交叉线将RJ45头一端的线序改变：1、2位置和3、6位置互换。

三、实验要求1．IEEE对双绞线是如何分类的？试比较各类双绞线的性能，双绞线最大工作距离。

2．什么是RJ45直通线和交叉线？各自应用于什么场合？3. 查阅同轴电缆的标准、工作距离等参数及应用场合。

4. 查阅光纤的标准等参数及应用场合。

实验二VLAN(虚拟局域网)设计与实现一、实验目的熟练掌握交换机的配置模式及基本配置命令，掌握二层交换机VLAN的划分方法，熟悉交换机的命令行模式。

计算机网络实验指导书计算机教学实验中心2008-9目录实验要求 (3)实验一常用网络命令 (4)实验二HTTP、FTP服务器的配置 (12)实验三协议分析软件的使用 (18)实验四Cisco 系列路由器配置基础 (19)实验要求一、预习实验内容1．明确实验目的，了解和掌握本实验所需要的理论及相关知识；2．准备相关资料，与备实验时参考。

二﹑实验过程1．每次上机作业仔细审题，明确题意及要求。

2．上机时遵守课堂纪律，按照大纲和老师的要求，认真、扎实完成实验。

3．要严格执行良好的上机步骤，培养严格的科学作风，调试作业程序，作好实验记录。

4．实验结束后，关闭机器设备，清理实验环境。

三﹑编写实验报告实验报告应包括的内容：1．上机实习题目及要求。

2．使用的工具、环境描述。

3．阐述实验思路，并绘制原理图、流程图等。

4．实验的内容及完成的情况。

5．详细图表、设备配置清单、测试结果、相关说明等。

6．实验中的问题分析，对实验内容、方法的改进意见。

7．收获体会。

四、注意事项1．遵守课堂纪律。

2．严格按照程序开、关机器设备。

3．按时完成实验、严禁抄袭。

实验一常用网络命令1．实验目的♦掌握常用网络命令的使用方法；♦熟悉和掌握网络管理、网络维护的基本内容和方法2．实验前的准备♦阅读教材关于网络操作系统方面的相关内容；♦阅读本实验的内容及操作步骤；3．实验内容一、实验课时2学时/1次上机实习操作；二、练习使用如下网络命令：ping.exe，netstat.exe, arp.exe, telnet.exe, ftp.exe, ipconfig.exe, tracert.exe, winipcfg.exe, net.exe, route.exe三、预备知识：1．ping.exe验证与远程计算机的连接。

该命令只有在安装了 TCP/IP 协议后才可以使用。

ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-v tos] [-r count] [-s count] [[-j computer-list] | [-k computer-list]] [-w timeout] destination-list参数：-t ping 指定的计算机直到中断。

计算机网络技术实验指导书一、实验目的计算机网络技术实验旨在帮助学生深入理解计算机网络的基本原理、协议和技术，培养学生的实践动手能力、问题解决能力和创新思维。

通过实验，学生将能够掌握网络设备的配置与管理、网络拓扑的构建、网络服务的搭建与测试等方面的技能，为今后从事计算机网络相关工作或进一步的学习研究打下坚实的基础。

二、实验环境1、硬件环境计算机：若干台，配置不低于英特尔酷睿 i5 处理器、8GB 内存、500GB 硬盘。

网络设备：交换机、路由器等。

网线、水晶头等连接材料。

2、软件环境操作系统：Windows 10、Windows Server 等。

网络模拟软件：Packet Tracer、GNS3 等。

网络工具软件：Wireshark、Tracert 等。

三、实验要求1、实验前，学生应认真预习实验内容，熟悉相关的理论知识和实验步骤。

2、实验过程中，学生应严格遵守实验室的规章制度，爱护实验设备，按照实验指导书的要求进行操作。

3、学生应独立完成实验任务，遇到问题应积极思考，尝试自行解决，若无法解决，可向教师请教。

4、实验结束后，学生应整理好实验设备，关闭电源，清理实验台，并认真撰写实验报告。

四、实验内容实验一：网络拓扑结构的构建1、了解常见的网络拓扑结构，如总线型、星型、环型、树型和网状型。

2、使用网络模拟软件（如 Packet Tracer）构建一个简单的星型网络拓扑，包括计算机、交换机等设备。

3、为网络中的设备配置 IP 地址、子网掩码等网络参数，使其能够相互通信。

实验二：交换机的基本配置与管理1、认识交换机的外观、端口类型和指示灯含义。

2、通过控制台端口（Console 口）连接交换机，使用命令行界面（CLI）对交换机进行基本配置，如设置交换机名称、管理 IP 地址、VLAN 等。

3、学习使用 Telnet 或 SSH 方式远程管理交换机。

实验三：路由器的基本配置与管理1、了解路由器的工作原理和功能。

大二大三必修课计算机网络实验教案1. 实验目的本实验旨在通过计算机网络实验的方式，让学生对计算机网络的基本原理、功能和协议有更深入的了解，培养学生的动手实践能力，并能够应用所学知识解决实际问题。

2. 实验要求2.1 实验环境学生需要在实验室或者自己的计算机上安装相应的网络模拟软件，如Cisco Packet Tracer、GNS3等，以便进行实验的模拟和演示。

2.2 实验内容大二大三必修课计算机网络实验的内容包括以下几个方面：2.2.1 实验一：计算机网络基本概念实验在本实验中，学生需要了解计算机网络的基本概念，包括网络拓扑结构、OSI七层模型、TCP/IP协议等，并能够使用网络模拟软件搭建简单的局域网。

2.2.2 实验二：网络通信与协议实验在本实验中，学生需要了解数据在计算机网络中的传输方式，能够利用Wireshark等工具对数据包进行抓包和分析，并学习常见的网络协议，如IP、UDP、TCP等。

在本实验中，学生需要了解网络路由和交换的原理与实现方法，能够使用网络模拟软件配置路由器和交换机，并利用静态路由和动态路由协议实现网络通信。

2.2.4 实验四：网络安全与防护实验在本实验中，学生需要了解计算机网络中的安全问题与威胁，并学习常见的网络安全防护措施和技术，如防火墙、VPN、入侵检测系统等。

2.2.5 实验五：无线网络实验在本实验中，学生需要了解无线网络的基本原理与技术，能够配置和管理无线局域网，并学习无线网络的安全性和性能优化方法。

3. 实验步骤3.1 实验一：计算机网络基本概念实验3.1.1 学生需要先阅读相关学习资料，了解计算机网络的基本概念和相关术语。

3.1.2 使用网络模拟软件搭建一个简单的局域网，包括至少两台计算机和一个交换机。

3.1.3 配置两台计算机的IP地址和子网掩码，使得它们能够在同一个局域网中通信。

3.1.4 进行Ping测试，验证通信是否正常。

3.2.1 学生需要先学习数据在计算机网络中的传输方式和网络协议的基本原理。
