室内埋地采暖聚丁烯(PB)管道的敷设方法p

室内供暖管道安装施工方法1、干管安装（1）位于地沟内的干管，一般情况下，在已砌筑完清理好的地沟，末盖沟盖板前安装、试压、隐蔽。

（2）干管若为吊卡形式时，在末安装管子前，必须先把地沟或顶棚内吊卡按坡向顺序依次穿在型钢上，安装管路时先把吊卡按卡距套在管子上，把吊卡子抬起将吊卡长度按坡度调整好，再穿上螺栓带紧螺母，将管安装好。

（3）托架上安装时，把管先架在托架上，上管前先把第一节管带上U形卡，然后安装第二节管，各节管照此进行。

（4）采暖管道安装应从进户处或分支点开始，安装前应检查管内有无杂物，在丝头处抹上铅油缠好麻丝，一人在接口处把第一节管相对固定，对准丝口，依丝扣自然锥度，慢慢转动入口，到用手转不动时，再用管钳子咬住管件，用另一管钳子上管，松紧度适宜，外露2～3扣为止，清净麻头。

管道遇伸缩缝处必须穿套管。

（5）地沟内、顶棚里、楼板下的水平干管多为焊接，安装程序与丝接相同，从第一节管开始，把扶正找平，使甩口方向一致，对准管口，用眼穿直后即可用气焊或电焊点住，然后施焊。

（6）管道安装后，道先检查坐标、标高、甩口位位置、变径等是否正确，再用肉眼将管穿直吊正，用水平尺校正，复合坡度，合格后再把吊卡、U型卡等找正，将螺栓调至松紧适度、平整一致，严禁支、吊架上弯管处有焊口。

2、立管安装（1）首先检查和复核各层预留孔洞是否在垂直线上。

（2）安装前将套管先穿入管上，按编号从第一节管开始安装，由上向下，先在立管上甩口，经测定吊直后，卸下管道抹油缠麻，将立管对准接口的丝扣扶正角度慢慢转动入扣，直至手拧不动为止，用管钳子咬住管件，用另一把管钳上管，松紧适宜，及时清理麻头。

（3）检查每个预留口的标高、角度是否正确、平直。

将事先栽好的管卡子松开，把管放入管卡子里紧固螺栓，用调直杆、线坠从第一节管子开始找好垂直度，扶正稳住套管，然后填塞。

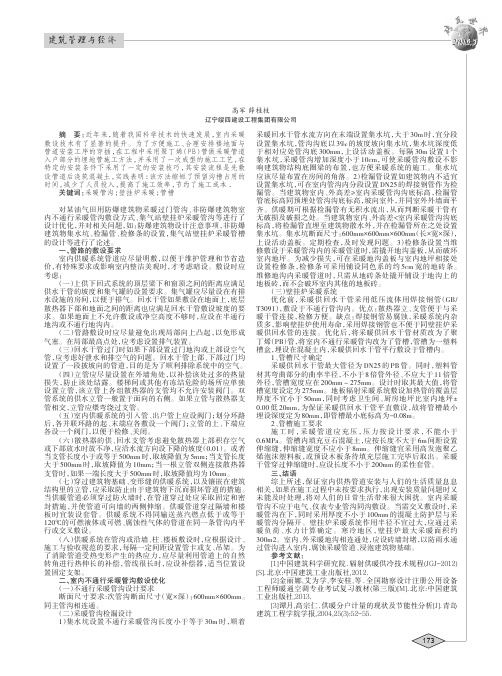

2019.5室内不通行采暖管沟敷设优化高军薛桂枝辽宁绥四建设工程集团有限公司摘要：近年来，随着我国科学技术的快速发展，室内采暖敷设技术有了显著的提升。

为了方便施工、合理安排楼地面与管道安装工序的穿插,在工程中采用聚丁烯(PB)管做采暖管道入户部分的埋地管施工方法,并采用了一次成型的施工工艺,在特定的安装条件下采用了一定的安装技巧,其安装流程是先敷设管道后浇筑混凝土,实践表明:该方法缩短了预留沟槽占用的时间,减少了人员投入,提高了施工效率,节约了施工成本.关键词：采暖管沟;壁挂炉采暖;管槽对某油气田用防爆建筑物采暖过门管沟、非防爆建筑物室内不通行采暖管沟敷设方式、集气站壁挂炉采暖管沟等进行了设计优化，并对相关问题，如：防爆建筑物设计注意事项，非防爆建筑物集水坑、检漏管、检修条的设置，集气站壁挂炉采暖管槽的设计等进行了论述。

一、管路的敷设要求室内供暖系统管道应尽量明敷，以便于维护管理和节省造价，有特殊要求或影响室内整洁美观时，才考虑暗设。

敷设时应考虑：（一）上供下回式系统的顶层梁下和窗顶之间的距离应满足供水干管的坡度和集气罐的设置要求。

集气罐应尽量设在有排水设施的房间，以便于排气。

回水干管如果敷设在地面上，底层散热器下部和地面之间的距离也应满足回水干管敷设坡度的要求。

如果地面上不允许敷设或净空高度不够时，应设在半通行地沟或不通行地沟内。

（二）管路敷设时应尽量避免出现局部向上凸起，以免形成气塞。

在局部最高点处，应考虑设置排气装置。

（三）回水干管过门时如果下部设置过门地沟或上部设空气管，应考虑好泄水和排空气的问题。

回水干管上部、下部过门均设置了一段披坡向的管道，目的是为了顺利排除系统中的空气。

（四）立管应尽量设置在外墙角处，以补偿该处过多的热量损失，防止该处结露。

楼梯间或其他有冻结危险的场所应单独设置立管，该立管上各组散热器的支管均不允许安装阀门。

双管系统的供水立管一般置于面向的右侧。

如果立管与散热器支管相交，立管应煨弯绕过支管。

聚丁烯管(PB)给供水管道施工方法介绍本文档描述了使用聚丁烯管（PB管）进行供水管道施工的方法。

聚丁烯管是一种新型的管道材料，具有一系列优点，适用于各种供水系统。

准备工作在施工之前，需要进行以下准备工作：1. 确定施工区域：根据设计要求，确定好供水管道的布置和线路。

2. 清理施工区域：清除施工区域内的杂物和障碍物，确保施工区域干净整洁。

3. 准备所需材料和工具：准备好聚丁烯管、连接件、胶水、切割工具、焊接工具等。

施工步骤按照以下步骤进行聚丁烯管供水管道的施工：1. 测量和切割：根据设计要求，使用切割工具将聚丁烯管切割成所需长度。

2. 安装连接件：在每个管道的连接端口上安装合适的连接件，确保连接牢固稳定。

3. 管道连接：使用合适的方法将聚丁烯管连接起来，可以选择焊接、压接或其他适用的连接方式。

4. 管道固定：在适当的位置使用支撑架或管夹将管道固定在墙壁或其他支撑物上，确保管道稳定。

5. 检查和测试：施工完成后，对供水管道进行检查和测试，确保没有泄漏或其他问题。

6. 管道保护：在施工完成后，采取适当的措施保护管道，避免外部损坏或侵蚀。

安全注意事项在施工过程中，请注意以下安全事项：1. 戴好个人防护装备，如手套和护目镜，以防止受伤或吸入有害物质。

2. 确保施工区域通风良好，避免在封闭空间中进行施工。

3. 使用合适的工具和设备，并遵循正确的操作方法。

4. 在施工前检查材料和设备的质量，确保其符合相关标准和规定。

维护和保养为了保持供水管道的正常运行和延长使用寿命，建议进行定期的维护和保养：1. 定期检查管道连接处是否有泄漏或松动现象，及时进行维修。

2. 清洁管道内部，防止杂物和沉积物积聚。

3. 定期检查管道表面是否有损坏或腐蚀，及时采取修复措施。

总结通过本文档，您了解了聚丁烯管给供水管道施工的方法。

在施工过程中，请严格按照安装步骤进行操作，并注意安全事项。

进行定期维护和保养，可以确保管道的正常运行和延长使用寿命。

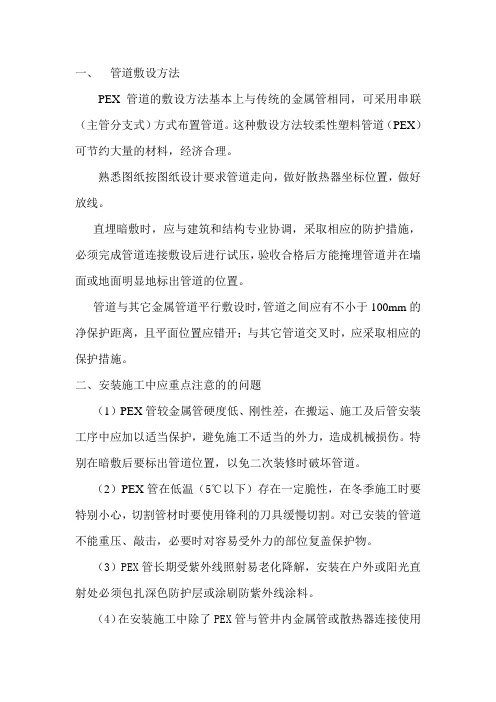

一、管道敷设方法PEX管道的敷设方法基本上与传统的金属管相同，可采用串联（主管分支式）方式布置管道。

这种敷设方法较柔性塑料管道（PEX）可节约大量的材料，经济合理。

熟悉图纸按图纸设计要求管道走向，做好散热器坐标位置，做好放线。

直埋暗敷时，应与建筑和结构专业协调，采取相应的防护措施，必须完成管道连接敷设后进行试压，验收合格后方能掩埋管道并在墙面或地面明显地标出管道的位置。

管道与其它金属管道平行敷设时，管道之间应有不小于100mm的净保护距离，且平面位置应错开；与其它管道交叉时，应采取相应的保护措施。

二、安装施工中应重点注意的的问题（1）PEX管较金属管硬度低、刚性差，在搬运、施工及后管安装工序中应加以适当保护，避免施工不适当的外力，造成机械损伤。

特别在暗敷后要标出管道位置，以免二次装修时破坏管道。

（2）PEX管在低温（5℃以下）存在一定脆性，在冬季施工时要特别小心，切割管材时要使用锋利的刀具缓慢切割。

对已安装的管道不能重压、敲击，必要时对容易受外力的部位复盖保护物。

（3）PEX管长期受紫外线照射易老化降解，安装在户外或阳光直射处必须包扎深色防护层或涂刷防紫外线涂料。

（4）在安装施工中除了PEX管与管井内金属管或散热器连接使用丝扣或法兰等机械连接方式外，其余场合均应采用热熔连接，使管道一体化，无渗漏点。

（5）PEX管的线胀系数较大（0.5mm/m.℃），在明敷或非直埋暗敷布管时必须采取防止管道热胀变形的技术措施。

（6）管道安装后在封管（直埋）及复盖装饰层（非直埋暗敷）前必须进行试压，冷水管试压力应为系统工作压力的1.5倍，但不得小于1.0Mpa；热水管试压力应为工作压力的1.5倍，但不得小于0.4Mpa。

试压时间及方式法按技术规程的规定。

（7）在明敷或非直埋暗敷布管时出地面部分必须采用钢筋固定，与散热器连接立管根部必须固定，确保与散热器立管位置正确，观感好。

三、运输与贮存管材和管件在运输、装卸和搬运时应小心轻放、避免油污腐蚀，严禁剧裂撞击，不得与尖锐物体碰触，不得抛、摔、滚、拖。

地埋暖气管道施工方案1. 引言地埋暖气管道是一种常用的供暖系统，具有美观、高效、节能等优点。

本文将介绍地埋暖气管道的施工方案，包括材料准备、施工步骤、注意事项等内容。

2. 材料准备在开始施工之前，需要准备以下材料和工具： - 暖气管道：选用耐高温、耐腐蚀的材料，如金属钢管等。

- 绝缘材料：用于保温，减少热量损失。

可选用聚乙烯绝缘管或岩棉等材料。

- 接头和管件：用于连接暖气管道的各个部分。

- 工具：切割工具、焊接工具、测量工具等。

3. 施工步骤步骤一：规划布局在开始施工前，需要仔细规划暖气管道的布局。

根据需要供暖的区域大小和形状，确定暖气管道的走向和分支。

同时，考虑地面或地板的结构，避免破坏地面结构，确保施工安全。

步骤二：准备工地在开始施工前，需要清理施工区域，保证地面平整、无障碍物。

如有需要，可以清除地面上的防水层、地砖等。

步骤三：安装管道根据规划的布局，开始安装暖气管道。

首先，使用测量工具确定暖气管道的长度和位置。

然后，使用切割工具将暖气管道切割成合适的长度。

在安装过程中，需要根据需要使用接头和管件连接暖气管道的各个部分。

步骤四：防水处理地埋暖气管道施工完成后，需要进行防水处理。

可以使用防水粘合剂，将管道与地面结合密封，防止水分渗漏。

步骤五：绝缘保温为了提高供暖效果，需要对暖气管道进行绝缘保温处理。

首先，使用绝缘材料将管道包裹，防止热量散失。

然后，使用绝缘胶带或固定件将绝缘材料固定在管道上。

步骤六：压力测试在施工完成后，需要进行压力测试以确保暖气管道的安全性和密封性。

可以使用压力测试装置对管道进行测试，确保管道耐压。

步骤七：封闭施工在完成压力测试后，可以进行封闭施工。

封闭施工包括填补施工区域，恢复地面结构。

如有需要，可以进行地面修复和装饰。

4. 注意事项•在施工前，需要进行详细的规划和测量，确保暖气管道的布局合理。

•在安装管道时，需要选择合适的接头和管件，并确保连接牢固。

•在绝缘保温时，需要保证绝缘材料的包裹严密，避免热量散失。

建筑给水聚丁烯pb管道工程技术规程
建筑给水聚丁烯PB管道工程技术规程是指建筑中使用聚丁烯PB管道进行给水系统工程的技术规范和要求。

以下是建筑给水聚丁烯PB管道工程技术规程的一般内容：
1. 聚丁烯PB管道的选材要求：选择符合国家标准的聚丁烯PB材料，确保材料的质量和可靠性。

2. 聚丁烯PB管道的安装要求：管道的安装应符合相关的建筑规范和要求，确保管道的稳定性和密封性。

3. 聚丁烯PB管道的连接方式：根据工程需要和管道规格选择适合的连接方式，如焊接、套接、热熔连接等，确保连接的牢固和密封。

4. 聚丁烯PB管道的维护和保养：管道的维护和保养应按照相关的要求进行，包括定期检查、清洁、防腐蚀处理等，以延长管道的使用寿命。

5. 聚丁烯PB管道的检测和验收：在施工结束后，应进行相关的检测和验收工作，以确保管道的质量和安全性。

6. 聚丁烯PB管道的质量控制：在施工过程中，应按照相关的质量控制要求，进行质量监督和检查，以保证工程的质量。

7. 聚丁烯PB管道的使用注意事项：使用过程中，应注意管道的正常运行和维护，及时处理管道的故障和问题，确保建筑给
水系统的正常运行。

以上是建筑给水聚丁烯PB管道工程技术规程的一般内容，具体的规范和要求可以根据工程的具体情况和国家相关的标准来确定。

PPR给水管埋地施工方法及步骤
本文档旨在提供PPR给水管埋地施工的方法和步骤，以帮助施工人员有效进行工作。

1. 准备工作：
- 确定施工区域并进行必要的测量和标记。

- 清理施工区域，清除障碍物和垃圾。

- 确保所需的工具、材料和设备已准备齐全。

2. 布置管道：
- 根据设计图纸确定管道的布置和安装位置。

- 使用合适的工具进行管道切割和修整，确保管道长度和角度符合要求。

- 进行管道的干接头试装，检查接头的质量和密封性。

3. 管道固定：
- 使用适当的支架和固定件将管道固定在墙壁或地面上。

- 确保管道的固定件稳固可靠，能够承受管道的重量和压力。

4. 管道连接：
- 使用适当的连接件将管道连接起来。

- 对于PPR管材，使用热熔连接或热熔插芯连接的方法进行连接。

- 确保连接牢固，无漏水现象。

5. 管道测试：
- 在完成所有的管道连接后，进行管道测试。

- 使用适当的方法和设备进行水压测试，确保管道系统的密封性和耐压性。

6. 埋设管道：
- 使用适当的方法和设备进行管道的埋设。

- 将管道放置在预先挖好的沟槽中，并确保管道平整稳固。

- 埋设完毕后，填充沟槽并进行压实。

7. 完成工作：
- 清理施工现场，清除垃圾和余料。

- 进行最终的检查，确保所有工作符合要求。

- 如有必要，制作相应的记录和报告。

以上是PPR给水管埋地施工方法及步骤的简要介绍，希望能对施工人员提供帮助。

如需详细信息，请参考相关技术规范和指南。

聚丁烯管(PB)给供水管道施工方法聚丁烯管（PB管）是一种常用于供水管道的材料，具有优异的耐腐蚀性和耐压性能。

下面将介绍使用聚丁烯管进行供水管道施工的方法和步骤。

1. 施工前准备1.1 材料准备* 聚丁烯管：根据工程需求选购合适规格和长度的聚丁烯管。

* 管件和连接件：选择与聚丁烯管相匹配的管件和连接件，确保连接牢固。

* 密封胶：选用合适的密封胶，确保管道连接处密封性能良好。

1.2 工具准备* 锯切工具：使用锯切工具对聚丁烯管进行切割，确保切割平整。

* 手动推管工具：使用手动推管工具将聚丁烯管与管件连接。

* 推力计：在推管过程中使用推力计，确保推力适中。

2. 施工步骤2.1 测量和规划在施工地点进行测量和规划，确定供水管道的走向和长度。

根据测量结果，制定施工方案和材料购买计划。

2.2 切割管道根据实际需求，使用锯切工具将聚丁烯管切割为合适的长度。

确保切割平整，并去除切口的毛刺。

2.3 连接管件使用手动推管工具将聚丁烯管与管件连接。

确保连接牢固，且没有漏水现象。

可以根据需要在连接处涂抹密封胶，增强连接的密封性。

2.4 定位和固定管道根据规划确定的管道走向，将连接好的管道准确地安装到指定位置。

使用支架、夹具或其他固定装置固定管道，确保其稳定性和安全性。

2.5 检查和测试施工完成后，对管道进行检查和测试。

检查连接处是否牢固，排除漏水隐患。

使用适当的测试设备对管道进行水压测试，确保其工作正常并能承受正常使用条件下的压力。

2.6 管道保护在施工完成后，采取适当的管道保护措施。

避免外力撞击、损坏或其他因素对管道的影响。

根据需要，进行防腐、绝缘或其他保护处理，延长管道使用寿命。

以上是使用聚丁烯管进行供水管道施工的方法和步骤。

在实际施工过程中，务必遵循相关法规和技术标准，确保施工的安全性和质量。

PB管/PE-RT管道系统安装规范细则<<接上一章>>...3.4室内明装管道,宜在土建粉饰完毕后进行,安装前应配合土建正确预留孔洞或预埋套管.3.5管道穿越楼板时,应设置钢套管,套管高出地面50mm,并有防水措施。

管道穿越屋面时,应采取严格的防水措施。

穿越前端应设固定支架。

3.6热水管道穿墙壁时,应配合土建设置钢套管,冷水管穿墙时,可预留洞,洞口尺寸较外径大50mm.3.7支管与干管连接时,应有管道伸缩变形的补偿措施。

3.8直埋在地坪面层以及墙体内的管道,应在封蔽前做好试压和隐蔽工程的验收记录工作.3.9建筑物埋地引入管和室内埋地管敷设要求如下：1、室内地坪io.00以下管道铺设宜分两段进行.先进行地平±0.00以下基础墙外壁段的铺设，待土建施工结束后,再进行户外连接管的铺设。

2、室内地坪以下管道铺设应在土建工程回填土夯实以后,重新开挖进行。

严禁在回填土之前或未经夯实的土层中铺设。

3、铺设管道的沟底平整,不得有突出的尖硬物体。

土壤的颗粒径不宜大于12mm，必要时可铺100mm厚的沙垫层。

4、埋地管道回填时，管周回填土不得夹杂夹硬物直接与管壁接触。

应先用砂土或颗粒径不大于12mm的土填。

回至管顶上侧30mm经夯实后方可回填原土。

5、管道出地评处应设置护管，其高度应高于100mm.。

6、管道在穿基础墙时，应设置金属管套，管套与基础墙预留孔上方的净空高度。

若设计无规则定时不应小于10 mm.。

四、管道连接4.1同种材质的PE-RT(PB)管及管配件之间，应优先采用热熔连接，安装时使用的专用热熔机具应由管材供应厂商提供。

不同材质的连接宜采用丝扣连接，暗敷墙体、地坪面层内的管道不得采用丝扣或法兰连接。

4.2与金属管件连接，应采用带金属嵌件的PE-RT(PB)管件作为过渡。

该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。

供热采暖管材地埋铺设方式中几种材质管件比较随着新建住宅分户热计量的推广应用,为了家庭美观时尚，家庭中采暖管地埋成为时尚。

而布置在地面下垫层内的铺设方式,渐成为主流的布置方式。

布置在地面下垫层内的管道,不管采用下供下回双管式、水平串联单管跨越式或放射双管式(或称章鱼式)的配管方式,都要求管道有较长的使用寿命、较小的垫层厚度和较为简便的安装方法,并防止在垫层内有连接收件,因此不宜采用钢管,只能采用塑料类管材。

另一种在地面垫层内敷设管道的是地板辐射供暖。

低温热水地板辐射供暖方式形成的较合理的室内温度场分布和等效热效应,不仅比传统的散热器对流供暖方式有较好的舒适度,还可节约热能约10%左右。

相对于铸铁散热器或其他散热器加罩等陈旧的供热设施,地板辐射供暖更能适应居住者对于建筑装饰的要求。

此外,还由于需在楼板基底上铺设保温层,可部分减少分户热计量时户与户之间的热传递量,并可改善楼板的隔声和降低撞击声。

而低温热水地板辐射供暖的加热管,也应采用塑料类管材。

目前适合于输送热介质的塑料管材,比较可靠的有以下四种:(1)交联铝塑复合管。

内层和外层为密度>0.94g/cm3的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶严密粘合为一体的管材。

用作输送热水时,内外层应为交联聚乙烯,称为交联铝塑复合管,通常以XPAP标记。

(2)聚丁烯管。

由聚丁烯-1树脂添加适量助剂,经挤出成型的热塑性管材,称为聚丁烯管,通常以PB标记。

(3)交联聚乙烯管。

以密度>0.94g/cm3的聚乙烯或乙烯共聚物,添加适量助剂,通过化学的或物理的方法,使其线型的大分子交联成三维网状的大分子构造,由此种材料制成的管材,称为交联聚乙烯管,通常以PE-X标记。

(4)无规共聚聚丙管。

以炳烯和适量乙烯的无规共聚物,添加适量助剂,经挤出成型的热塑性管材,称为无规共聚聚丙烯管,通常以PP-R标记。

可从以下几个方面开展各类管材的比较。

(1)许用应力排序。
