高功率IPG光纤激光器应用简介一、IPG光纤激光器简介1.光纤激光器简介光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。
2.光纤激光器的优势首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。
其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。
第三，光纤激光器体积小，重量轻，工作位置可移动。
第四，光纤激光器可以达到前所未有的大功率(至五万瓦级)。
第五，在工业应用上比传统激光器表现更优越。
它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。
第六，一器多机，即一个激光器通过光纤分光成多路多台工作。
第七，免维护，使用寿命长。
最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。
简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。
3.IPG简介全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。
IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。
十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。
高功率是IPG的优势。
全世界已有上千台IPG的高功率(>1KW)光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。
在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。
ipg 激光器工作原理

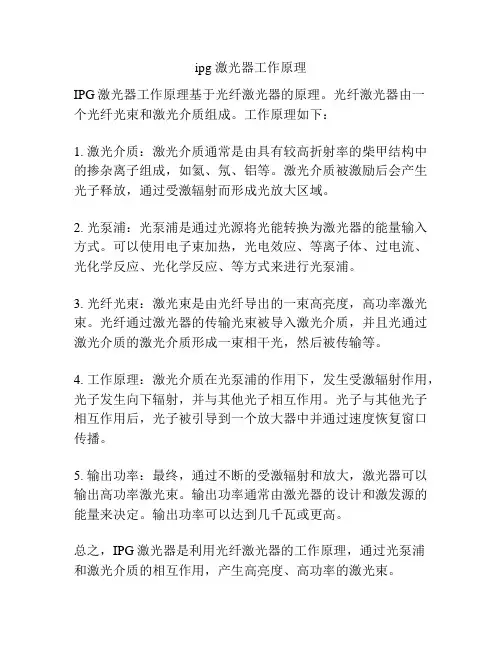

IPG激光器工作原理基于光纤激光器的原理。
光纤激光器由一
个光纤光束和激光介质组成。
工作原理如下：
1. 激光介质：激光介质通常是由具有较高折射率的柴甲结构中的掺杂离子组成，如氦、氖、铝等。
激光介质被激励后会产生光子释放，通过受激辐射而形成光放大区域。
2. 光泵浦：光泵浦是通过光源将光能转换为激光器的能量输入方式。
可以使用电子束加热，光电效应、等离子体、过电流、光化学反应、光化学反应、等方式来进行光泵浦。
3. 光纤光束：激光束是由光纤导出的一束高亮度，高功率激光束。
光纤通过激光器的传输光束被导入激光介质，并且光通过激光介质的激光介质形成一束相干光，然后被传输等。
4. 工作原理：激光介质在光泵浦的作用下，发生受激辐射作用，光子发生向下辐射，并与其他光子相互作用。
光子与其他光子相互作用后，光子被引导到一个放大器中并通过速度恢复窗口传播。
5. 输出功率：最终，通过不断的受激辐射和放大，激光器可以输出高功率激光束。
输出功率通常由激光器的设计和激发源的能量来决定。
输出功率可以达到几千瓦或更高。
总之，IPG激光器是利用光纤激光器的工作原理，通过光泵浦
和激光介质的相互作用，产生高亮度、高功率的激光束。
光纤激光器的原理及应用引言机器人激光切割成套设备是基于机器人机构，利用光纤激光器产生的大功率高能密度定向激光，实现汽车用钢板等板材自动切割的成套生产设备。
由于光纤激光采用光纤传输，可将光束传送到远距离加工点，并且光纤自身可自由变换形状，在机器手的夹持下，其运动由机器手的运动决定，因此能匹配自由轨迹加工，完成平面曲线、空间的多组直线、异形曲线等特殊轨迹的激光切割。
激光加工在工业中所占的比重已经成为衡量一个国家工业加工水平高低的重要标志。
切割、焊接是汽车白车身制造中的重要生产工艺，尤其在新车型开发和小批量定制中，采用先进的激光切割(代替部分修边—冲孔工序的模具)可以大大提高开发效率、降低开发成本，从而使得激光切割的应用倍受青睐。
1.影响光纤激光器能量传输的主要因素由于激光在光纤中不可避免地会产生吸收、散射及透射等现象，所以导致光纤传输激光功率随光纤长度的增加而衰减。
通常用dB数来表示衰减度，dB值用下式计算式中，是衰减前的激光功率；P是衰减后的激光功率。
对于由传输长度引起的衰减来说，表示光纤中x=0处的激光功率，P是激光从x=0传播到x=x处的功率。
由式(1)可知，P(x)和的关系满足式中，x的单位为km，表示每千米衰减的dB数。
从式(1)可以看出，当耦合光纤足够长时，即使光纤的值较小，光纤长度引起的衰减也不可忽视。
对于激光能量分布按Gauss分布的光纤，其传输的激光功率密度(或称激光强度)I可认为与纤芯半径a的平方成反比，即因此，若保持光纤传输的激光功率不变，减小光纤芯径即减小传输激光能量的光纤纤芯的横截面面积，则光纤传输的激光功率密度将增加。
光纤耦合引起的衰减不容忽视。
例如在激光二极管点火中，激光二极管与光纤的耦合，光纤与光纤之间的耦合，光纤与点火器之间的耦合都存在能量损失。
激光的热效应也是不容忽视的。
在激光点火中，通常情况下，正是利用激光的热效应来引燃、引爆含能材料。
因此，光纤包层及封装材料的传热系数越大，热散失越多，光纤最终输出的能量损失越大。

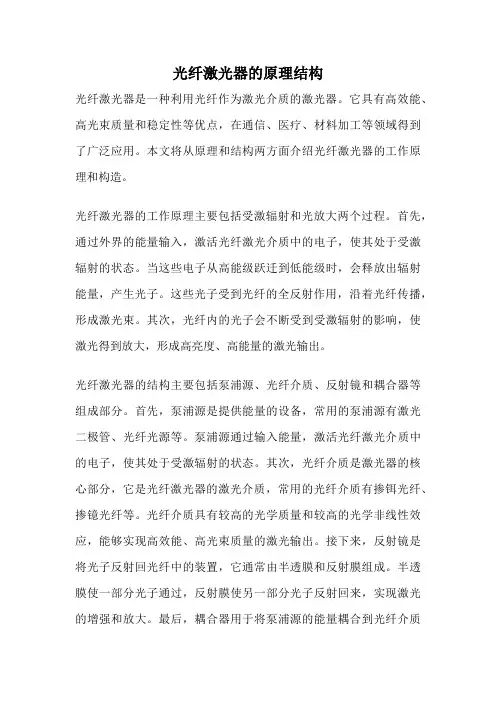

光纤激光器的原理结构光纤激光器是一种利用光纤作为激光介质的激光器。
它具有高效能、高光束质量和稳定性等优点，在通信、医疗、材料加工等领域得到了广泛应用。
本文将从原理和结构两方面介绍光纤激光器的工作原理和构造。
光纤激光器的工作原理主要包括受激辐射和光放大两个过程。
首先，通过外界的能量输入，激活光纤激光介质中的电子，使其处于受激辐射的状态。
当这些电子从高能级跃迁到低能级时，会释放出辐射能量，产生光子。
这些光子受到光纤的全反射作用，沿着光纤传播，形成激光束。
其次，光纤内的光子会不断受到受激辐射的影响，使激光得到放大，形成高亮度、高能量的激光输出。
光纤激光器的结构主要包括泵浦源、光纤介质、反射镜和耦合器等组成部分。
首先，泵浦源是提供能量的设备，常用的泵浦源有激光二极管、光纤光源等。
泵浦源通过输入能量，激活光纤激光介质中的电子，使其处于受激辐射的状态。
其次，光纤介质是激光器的核心部分，它是光纤激光器的激光介质，常用的光纤介质有掺铒光纤、掺镱光纤等。
光纤介质具有较高的光学质量和较高的光学非线性效应，能够实现高效能、高光束质量的激光输出。
接下来，反射镜是将光子反射回光纤中的装置，它通常由半透膜和反射膜组成。
半透膜使一部分光子通过，反射膜使另一部分光子反射回来，实现激光的增强和放大。
最后，耦合器用于将泵浦源的能量耦合到光纤介质中。
耦合器通常由光纤连接器和聚焦透镜组成，能够实现高效能的能量耦合，提高激光器的效率和稳定性。
光纤激光器的结构和原理使其具有很多独特的优点。
首先，光纤激光器的光学质量较高，光束质量好，光斑小，能够实现高精度的加工和检测。
其次，光纤激光器的输出功率较大，能够满足大部分应用的需求。
再次，光纤激光器的体积较小，结构紧凑，便于集成和安装。
最后，光纤激光器具有较高的效率和稳定性，能够长时间稳定工作，不易受到外界干扰。
光纤激光器是一种利用光纤作为激光介质的激光器，通过受激辐射和光放大的过程，实现高亮度、高能量的激光输出。

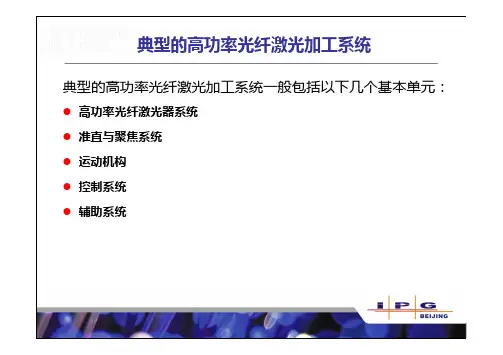

典型的高功率光纤激光加工系统典型的高功率光纤激光加工系统一般包括以下几个基本单元：●高功率光纤激光器系统机械手准直聚焦系统外部光闸高功率光纤激光器系统包括以下几个模块：●传输光纤/操作光纤●光纤的外型●光纤的功能光纤是一种高度透明的玻璃丝，由纯石英经复杂的工艺拉制而成。
光纤 中心部分(芯Core)＋同心圆状包裹层(包层Clad)＋涂覆层套层外包层纤芯一次涂覆层型号描述QB IPG最常用型号输入端输出端输入端输出端Feeding fiber名称多路输出Process fiber反射镜Feeding fiberProcess fiber 耦合镜准直镜型号：FFS2way描述操作光纤的数目：Modular Multi-KW Fiber Laser Very High Beam Quality模块温度显示模块选择显示电源状态显示激光器功率水冷机要求制冷量(KW)12制冷机接口●内控模式激光功率和开关光均由LaserNet通过网线控制YLS-xx-SM series YLS-xx-SM-CT seriesYLR-xx-ST2(SST2) series YLR-xx-yy-WW seriesYLR –3000(5000) -YLR-xx-SM-CT series specifications Single Mode Fiber Laser with internal Fiber/Fiber coupler on topYLR-20000 Fiber LaserYLR-xx-C series specifications Multimode Fiber Laser with internal Fiber/Fiber coupler on sideYLR-xx-S2(SS2) series specifications Multimode Fiber Laser with internal 2-ways Beam Switch on sideYLR-xx-CT series specifications Multimode Fiber Laser with internal Fiber/Fiber coupler on top 内置光光耦合器P ≤2500 W P ≥3000 WYLR-xx-ST2(SST2) series specifications Multimode Fiber Laser with internal 2-ways Beam Switch on topP ≥3000 WYLR-2000-S2T-QCW Fiber Laser Main advantage:better cutting quality and faster speedIPG Application Lab in Burbach Heartly Welcome and thanks for Your attention !。
高功率IPG光纤激光器应用简介一、IPG光纤激光器简介1.光纤激光器简介光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
2.光纤激光器的优势首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。
其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。
第三，光纤激光器体积小，重量轻，工作位置可移动。
第四，光纤激光器可以达到前所未有的大功率（至五万瓦级）。
第五，在工业应用上比传统激光器表现更优越。
它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。
第六，一器多机，即一个激光器通过光纤分光成多路多台工作。
第七，免维护，使用寿命长。
最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。
简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。
3.IPG简介全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。
IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。
十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。
高功率是IPG的优势。
全世界已有上千台IPG的高功率（>1KW）光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。
在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。
ipg激光原理IPG激光原理激光技术是一种应用广泛的现代光学技术，其原理是通过激发介质中的原子、分子或离子，使它们发射出具有高度相干性的光。
IPG 激光器作为一种高性能激光器，其激光原理是基于光纤技术。
IPG激光器采用了光纤作为激光放大介质，通过光纤的高效传输和放大，实现了高功率激光输出。
与传统的激光器相比，IPG激光器具有体积小、重量轻、可靠性高等优点。
在IPG激光器中，光纤是核心部件。
光纤由一种高纯度的二氧化硅材料制成，其直径通常在几微米至一百微米之间。
光纤的内部由芯区和包层组成，其中芯区是激光的传输通道，包层则是用来限制光在芯区内的传播。
光纤的两端分别连接着泵浦光源和输出光学器件。
在IPG激光器工作时，首先通过泵浦光源对光纤进行泵浦，将能量传递到光纤中的活性离子，使其跃迁到激发态。
这个过程称为泵浦过程。
泵浦光源通常采用二极管激光器或半导体激光器，其输出波长与光纤的吸收带宽相匹配。
泵浦过程完成后，活性离子处于激发态，这时激发态的离子会自发辐射出光子。
这些光子经过一段距离的传播后，会激发其他离子跃迁到激发态，并产生更多的光子。
这个过程叫做自发辐射过程。
激光的能量在光纤中得到不断地放大，形成一个激光脉冲。
在IPG激光器中，还需要添加一个光栅耦合器，用来提高激光的光束质量。
光栅耦合器是利用光纤的折射率分布特性，将激光模式转换为基本模式，使光束更加集束。
这样就可以得到高质量的激光输出。
IPG激光器的输出功率可以通过增加光纤的长度和增大泵浦光源的功率来提高。
另外，还可以通过调节光栅耦合器的参数来控制激光的光束质量和输出功率。
这使得IPG激光器具有很大的灵活性和可调性。
总结起来，IPG激光器是一种基于光纤技术的高性能激光器。
它通过泵浦光源对光纤进行泵浦，使光纤中的活性离子跃迁到激发态，并通过自发辐射过程产生激光脉冲。
通过光栅耦合器的调节，可以提高激光的光束质量和输出功率。
IPG激光器具有体积小、重量轻、可靠性高等优点，被广泛应用于材料加工、医疗美容、通信等领域。

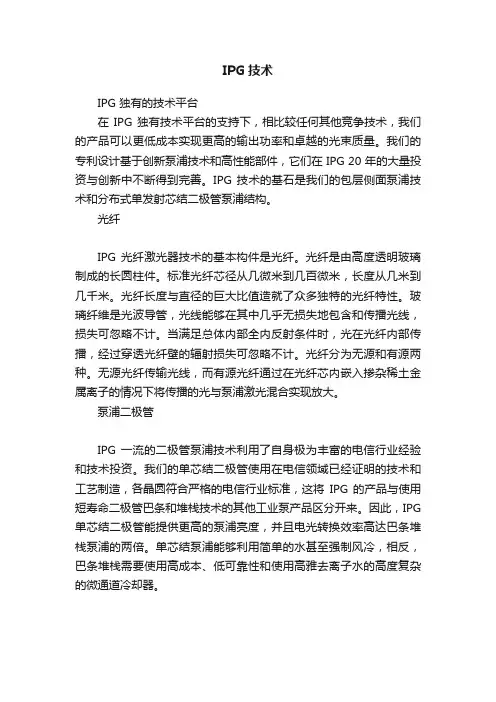

IPG技术IPG 独有的技术平台在IPG 独有技术平台的支持下，相比较任何其他竞争技术，我们的产品可以更低成本实现更高的输出功率和卓越的光束质量。
我们的专利设计基于创新泵浦技术和高性能部件，它们在 IPG 20 年的大量投资与创新中不断得到完善。
IPG 技术的基石是我们的包层侧面泵浦技术和分布式单发射芯结二极管泵浦结构。
光纤IPG 光纤激光器技术的基本构件是光纤。
光纤是由高度透明玻璃制成的长圆柱件。
标准光纤芯径从几微米到几百微米，长度从几米到几千米。
光纤长度与直径的巨大比值造就了众多独特的光纤特性。
玻璃纤维是光波导管，光线能够在其中几乎无损失地包含和传播光线，损失可忽略不计。
当满足总体内部全内反射条件时，光在光纤内部传播，经过穿透光纤壁的辐射损失可忽略不计。
光纤分为无源和有源两种。
无源光纤传输光线，而有源光纤通过在光纤芯内嵌入掺杂稀土金属离子的情况下将传播的光与泵浦激光混合实现放大。
泵浦二极管IPG 一流的二极管泵浦技术利用了自身极为丰富的电信行业经验和技术投资。
我们的单芯结二极管使用在电信领域已经证明的技术和工艺制造，各晶圆符合严格的电信行业标准，这将IPG 的产品与使用短寿命二极管巴条和堆栈技术的其他工业泵产品区分开来。
因此，IPG 单芯结二极管能提供更高的泵浦亮度，并且电光转换效率高达巴条堆栈泵浦的两倍。
单芯结泵浦能够利用简单的水甚至强制风冷，相反，巴条堆栈需要使用高成本、低可靠性和使用高雅去离子水的高度复杂的微通道冷却器。
01光纤的独特特性使其成为理想的有源增益介质和激光谐振腔材料。
光纤灵活且易于处理。
光纤的表面积体积比很大，便于散热，并且有助于避免热透镜效应。
不同类型、成分和芯径的光纤可以拼接，组成复杂的光学系统，将泵浦源、光学放大和光束传输光纤结合，无需再利用自由空间光学技术，并由此避免了该技术存在的污染、损坏和/或对准问题等固有风险。
光纤是非常灵活的介质，可用于各种设计选项和功能。
