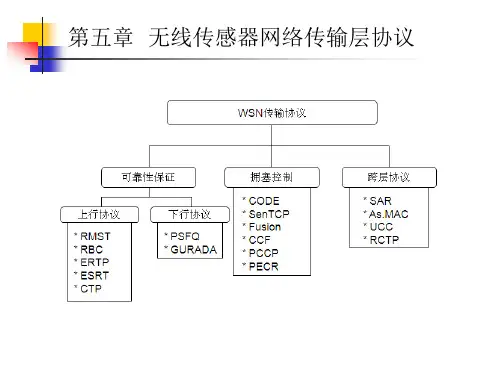

第5章 无线传感器网络传输层协议

无线传感器网络协议开发与实现一、前言无线传感器网络是由无线传感器节点组成的多跳网络，它有无线传感器网络协议（Wireless Sensor Network Protocol）管理。

目前，无线传感器网络协议已经成为了大学生及企业工程技术人员研究的热点。

本文将介绍在无线传感器网络中协议的开发与实现。

二、组成部分及作用1.网络层协议网络层协议主要是进行无线传感器网络的拓扑构建和数据转发。

2.物理层协议物理层协议主要是完成了无线传感器网络的节点与节点之间的无线信号传输。

3.应用层协议应用层协议主要是为无线传感器网络的节点提供更具具体的功能，例如传感器节点。

三、基本设计思想1.多通道机制由于在一个网络中会存在多个节点，如果采用单通道机制，将有不少的节点在同一时间段进行通信信道竞争，造成大量冲突而严重影响通信效果，为了避免这种情况的发生，需要采用多通道机制。

2.多路转发机制当每个节点能够多路转发达到的节点是固定的情况下，在多种应用场景中会导致一些问题，为了避免这种情况的发生，我们使用多路转发机制，将目标节点的转发路径调用其他节点的转发路径形成一定的虚拟路线。

3.低功率协议应用无线传感器节点是通过自带电池供电的，为了节省能源，需要采用低功率协议。

四、协议实现1.协议验证在开发一个协议的过程中，需要对其进行验证。

若发现有错误或漏洞，则进行修改。

一般来说，验证的过程需要建立一个测试平台，包括无线传感器节点、传感器模拟器等设备。

2.协议测试需要针对协议进行全面测试。

一般情况下，为保障测试结果的准确性和可靠性，需要针对协议的性能指标和功能性指标进行多种测试，例如网络拓扑结构、数据转发、能耗等。

3.协议部署经过验证和测试之后，需要将协议正式部署到无线传感器网络中，此时需要考虑设备及节点的部署位置和数量、交互模式等。

五、总结本文对无线传感器网络协议开发和实现进行了介绍。

在未来，无线传感器网络将会被广泛应用于农业、工业、环保等领域，为人们的生产和生活带来更多便利。

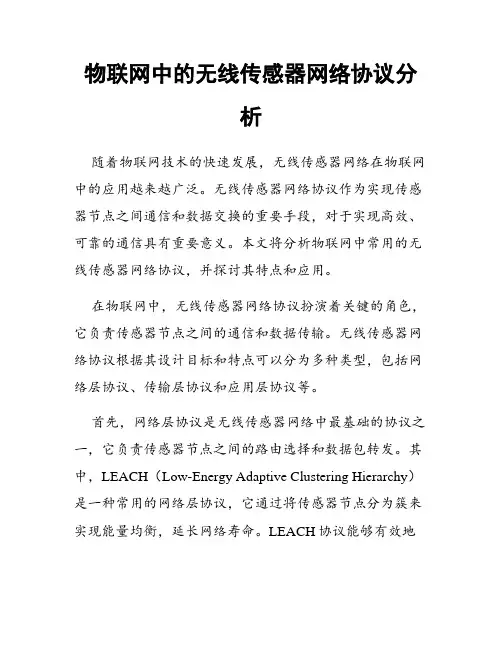

物联网中的无线传感器网络协议分析随着物联网技术的快速发展，无线传感器网络在物联网中的应用越来越广泛。

无线传感器网络协议作为实现传感器节点之间通信和数据交换的重要手段，对于实现高效、可靠的通信具有重要意义。

本文将分析物联网中常用的无线传感器网络协议，并探讨其特点和应用。

在物联网中，无线传感器网络协议扮演着关键的角色，它负责传感器节点之间的通信和数据传输。

无线传感器网络协议根据其设计目标和特点可以分为多种类型，包括网络层协议、传输层协议和应用层协议等。

首先，网络层协议是无线传感器网络中最基础的协议之一，它负责传感器节点之间的路由选择和数据包转发。

其中，LEACH（Low-Energy Adaptive Clustering Hierarchy）是一种常用的网络层协议，它通过将传感器节点分为簇来实现能量均衡，延长网络寿命。

LEACH协议能够有效地解决能量不平衡和网络拓扑变化的问题，被广泛应用于无线传感器网络中。

其次，传输层协议是保证数据传输可靠性和效率的关键环节。

在物联网中，常用的传输层协议包括RTP（Real-time Transport Protocol）和UDP（User Datagram Protocol）。

RTP协议常用于实时传输需要低延迟和高可靠性的数据，如视频和音频数据。

而UDP协议则适用于传输不需要100%可靠性保证的数据，如传感器数据。

传输层协议的选择需根据具体应用场景和需求进行。

最后，应用层协议是无线传感器网络中实现各种应用功能的重要手段。

物联网中，常见的应用层协议包括MQTT （Message Queuing Telemetry Transport）、CoAP （Constrained Application Protocol）和DDS（Data Distribution Service）等。

这些协议具有轻量级、低能耗、可扩展性强等特点，可以满足物联网中各类应用的需求。

例如，MQTT协议常用于低带宽、高延迟的环境中，适用于传感器数据的发布和订阅。

CATALOGUE目录•无线传感器网络概述•无线传感器网络通信协议基础•典型的无线传感器网络通信协议•无线传感器网络通信协议的性能评价与优化•无线传感器网络通信协议的未来发展趋势无线传感器网络概述无线传感器网络定义•定义：无线传感器网络（Wireless Sensor Network，WSN）是由一组自主、分布式、无线连接的传感器节点组成的网络，用于监测和记录环境参数，并将数据传输到中心节点进行处理和分析。

传感器节点具有自主性，能够独立完成数据采集和传输任务，同时具备分布式处理能力，能够实现节点间的协同工作。

自主性和分布式采用无线通信技术，实现节点间的数据传输和通信，降低了网络布线的成本和复杂性。

无线连接传感器节点通常具有有限的计算、存储和能量资源，需要在资源受限的情况下实现高效的数据采集和传输。

资源受限无线传感器网络的特点用于监测环境参数，如温度、湿度、气压、光照等，广泛应用于农业、林业、气象等领域。

环境监测监测工业生产过程中的参数，如温度、压力、流量等，实现工业自动化控制和优化。

工业控制用于智能家居系统中的环境参数监测和设备控制，提高家居生活的舒适性和智能化程度。

智能家居监测人体生理参数，如体温、心率、血压等，实现远程医疗和健康管理。

医疗健康无线传感器网络的应用场景议基础通信协议是一种规定设备间如何进行数据交互的规则和标准。

定义在无线传感器网络中，通信协议确保了各个传感器节点能够准确、高效地交换信息，是实现协同工作和数据收集的基础。

重要性通信协议的定义与重要性用于媒体访问控制，决定无线信道的使用方式，如何分配通信资源等。

MAC协议路由协议数据融合协议确定数据在传感器节点间的传输路径，以保证数据的可靠传输和能量的高效利用。

用于减少数据冗余，提高信息的质量，同时降低能量消耗。

030201无线传感器网络通信协议的分类能量高效可扩展性可靠性安全性无线传感器网络通信协议的设计目标01020304由于传感器节点通常能量受限，因此协议需要优化能量消耗，延长网络寿命。

第一章无线传感网概述1.无线传感器网络的概念：无线传感器网路是一种由多个无线传感器节点和几个汇聚节点构成的网络，能够实时的检测、感知和采集节点部署区域的环境或感兴趣的的感知对象的各种信息，并对这些信息进行处理后一无线的方式发送出去。

2.WSN的特点及优势1）WSN与Ad hoc共有的特征：自组织；分布式；节点平等；安全性差2）WSN特有的特征：计算能力不高；能量供应不可代替；节点变化性强；大规模网络3.无线传感器网络架构：1）协议：物理层，数据链路层，网络层，传输层，应用层物理层：负责载波频率产生、信号的调制解调等工作，提供简单但健壮的信号调制和无线收发技术。

数据链路层：（1）媒体访问控制。

（2）差错控制。

网络层：负责路由发现和维护，是无线传感器网络的重要因素。

传输层：负责将传感器网络的数据提供给外部网络，也就是负责网络中节点间和节点与外部网络之间的通信。

应用层：主要由一系列应用软件构成，主要负责监测任务。

这一层主要解决三个问题：传感器管理协议、任务分配和数据广播管理协议，以及传感器查询和数据传播管理协议。

2）管理平台：（1）能量管理平台（2）移动管理平台（3）任务管理平台（1）管理传感器节点如何使用资源，在各个协议层都需要考虑节省能量。

（2）检测传感器节点的移动，维护到汇聚节点的路由，使得传感器节点能够动态跟踪其邻居的位置。

（3）在一个给定的区域内平衡和调度检测任务。

4.无线传感器网络所面临的挑战：低能耗，实时性，低成本，安全和抗干扰，协作第二章无线传感网物理层设计1.WSN物理层频率的选择：一般选用工业，科学和医疗频段。

ISM（医疗）频段的主要优点是无需注册的公用频段、具有大范围可选频段、没有特定标准、灵活使用。

欧洲使用433MHZ，美国使用915MHZ频段2.WSN结构采用的是无线射频通信第三章数据链路层1.MAC协议分类：1）按节点的接入方式：侦听（间断侦听：DEANAdeng），唤醒（低功耗前导载波侦听MAC协议），调度（主要使用在广播中）2）按信道占用数划分：单信道（主要采用），双信道，多信道3）信道分配方式：竞争型（S-MAC，T-MAC,Sift），分配型（SMACS，TRAMA），混合型（ZMAC），跨层型2.分配型MAC协议采用TDMA,CDMA,SDMA,FDMA等技术3.数据链路层的关键问题：能量效率问题，可扩展性，公平性，信道共享，网络性能的优化4.记忆竞争的S-MAC协议，具有以下特点：（1）周期性的侦听和睡眠（2）使用虚拟载波侦听和物理载波侦听进行冲突避免（3）自适应侦听（4）将长消息分成子段进行消息传递5.基于竞争的T-MAC协议：为了改进S-MAC协议不能根据网络负载调整自己的调度周期的缺点，T-MAC协议根据一种自适应占空比的原理，通过动态地调整侦听与睡眠时间的比值，从而实现节省能耗的目的。

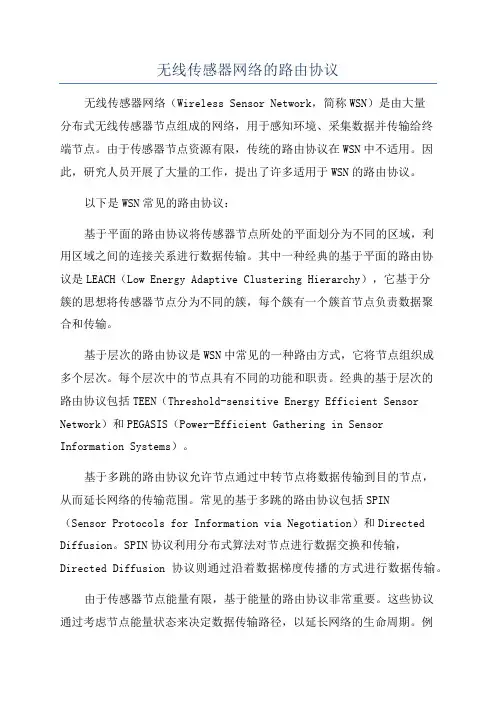

无线传感器网络的路由协议无线传感器网络（Wireless Sensor Network，简称WSN）是由大量分布式无线传感器节点组成的网络，用于感知环境、采集数据并传输给终端节点。

由于传感器节点资源有限，传统的路由协议在WSN中不适用。

因此，研究人员开展了大量的工作，提出了许多适用于WSN的路由协议。

以下是WSN常见的路由协议：基于平面的路由协议将传感器节点所处的平面划分为不同的区域，利用区域之间的连接关系进行数据传输。

其中一种经典的基于平面的路由协议是LEACH（Low Energy Adaptive Clustering Hierarchy），它基于分簇的思想将传感器节点分为不同的簇，每个簇有一个簇首节点负责数据聚合和传输。

基于层次的路由协议是WSN中常见的一种路由方式，它将节点组织成多个层次。

每个层次中的节点具有不同的功能和职责。

经典的基于层次的路由协议包括TEEN（Threshold-sensitive Energy Efficient Sensor Network）和PEGASIS（Power-Efficient Gathering in Sensor Information Systems）。

基于多跳的路由协议允许节点通过中转节点将数据传输到目的节点，从而延长网络的传输范围。

常见的基于多跳的路由协议包括SPIN（Sensor Protocols for Information via Negotiation）和Directed Diffusion。

SPIN协议利用分布式算法对节点进行数据交换和传输，Directed Diffusion协议则通过沿着数据梯度传播的方式进行数据传输。

由于传感器节点能量有限，基于能量的路由协议非常重要。

这些协议通过考虑节点能量状态来决定数据传输路径，以延长网络的生命周期。

例如，E-SEP（Energy-Efficient Stable Election Protocol）、GEDIR （Gateway-Efficient, Deterministic and Energy-Aware Routing）和ENERGY-LL（Energy-Efficient, Low Latency Routing）都是基于能量的路由协议。

无线传感器网络中的网络协议与数据传输研究无线传感器网络（Wireless Sensor Networks，简称WSN）是一种由大量分布式、自组织的传感器节点组成的网络系统。

这些节点具有感知、处理和通信能力，能够实时收集环境信息并将其传输到目标节点。

在WSN中，网络协议和数据传输技术起着至关重要的作用，它们决定了网络的性能和可靠性。

本文将探讨无线传感器网络中的网络协议和数据传输的相关研究。

1. 网络协议在无线传感器网络中的作用网络协议是在网络中进行通信和数据传输时必不可少的一种技术。

在无线传感器网络中，网络协议扮演着路由选择、数据传输、能量管理等重要角色，直接影响网络的性能和效率。

（1）路由选择协议：在无线传感器网络中，节点通常具有有限的电量和计算能力。

因此，设计高效的路由选择协议是保证网络能量效率和延迟的关键。

例如，基于蚁群优化的路由选择协议（Ant Colony Optimization-based Routing Protocol）能够利用分布式的机制来自适应地选择最佳路径，减少能量消耗和延迟。

（2）MAC层协议：MAC（Medium Access Control）层协议对无线传感器网络中的节点进行调度和协调，以实现多个节点之间的协同工作。

典型的MAC层协议包括TDMA（Time Division Multiple Access）和CSMA（Carrier Sense Multiple Access）。

TDMA协议通过划分时间片来给节点分配通信时间，而CSMA协议利用空闲信道时隙进行碰撞检测，以避免冲突。

（3）数据传输协议：无线传感器网络中的数据传输协议需考虑到节点间的高丢包率、频谱稀缺和能量限制等因素。

传统的TCP/IP协议在这种环境下并不适用，因此需要设计专门的数据传输协议。

例如，基于概率的可靠性数据传输协议（Probabilistic Reliable Data Transmission Protocol）采用概率性的重传机制，以适应不可信的无线信道和能量限制。

无线传感器网络协议体系结构
无线传感器网络的通信协议为五层结构：物理层、数据链路层、网络层、传输层、应用层。

其中通信部分位于数据链路层和物理层，采用的标准是IEEE 802.15.4。

通信部分采用的通信技术可以是有线、无线、红外等，其中无线技术可以是ZigBee、蓝牙、超带宽（UWB）等。

组网技术主要在传输层和网络层。

支撑技术主要在应用层实现，包括时间同步技术、定位技术、数据融合技术、能量管理和安全机制等，主要作用是保证用户功能的正常运行。

物理层作用是为终端设备提供数据传输的通路。

主要任务是信号的调制、数据收发速率、通信频段的选择以及传输介质的选取。

数据链路层作用是建立可靠的点到点、点到多点的通信链路，保证源节点发出的信息可以正确的传输到目标节点。

主要任务是数据成帧、帧检测、介质访问、差错控制和功率控制。

网络层作用是将数据由传感器节点可靠的传输到汇聚节
点。

主要任务是路由的发现和维护，确保终端的连通/无连通情况，路由的可达性以及寻找传感器节点和汇聚节点之间最优路径（能量消耗最小、延时最小）。

传输层作用是进行数据流的传输控制进而保证网络通信质量
应用层要为传感器网络应用提供时间同步服务、节点定位机制、节点管理协议、任务协议和数据广播管理协议。

无线传感器网络的关键技术有路由协议、MAC协议、拓扑控制、定位技术等。

路由协议：数据包的传送需要通过多跳通信方式到达目的端，因此路由选择算法是网络层设计的一个主要任务。

路由协议主要负责将数据分组从源节点通过网络转发到目的节点，它主要包括两个方面的功能：1.寻找源节点和目的节点间的优化路径。

2.将数据分组沿着优化路径正确转发。

无线传感器与传统的无线网络协议不同之处，它受到能量消耗的制约，并且只能获取到局部拓扑结构的信息，由于这两个原因，无线传感器的路由协议要能够在局部网络信息的基础上选择合适路径。

传感器由于它很强的应用相关性，不同应用中的路由协议差别很大，没有通用的路由协议。

无线路由器的路由协议应具备以下特点：（1）能量优先。

需要考虑到节点的能量消耗以及网络能量均衡使用的问题。

（2）基于局部拓扑信息。

WSN为了节省通信能量，通常采用多跳的通信模式，因此节点如何在只能获取到局部拓扑信息和资源有限的情况下实现简单高效的路由机制，这是WSN的一个基本问题。

（3）以数据为中心。

传统路由协议通常以地址作为节点的标识和路由的依据，而WSN由于节点的随机分布，所关注的是监测区域的感知数据，而不是具体哪个节点获取的信息，要形成以数据为中心的消息转发路径。

（4）应用相关。

设计者需要针对每一个具体应用的需求，设计与之适应的特定路由机制。

现介绍几种常见的路由协议（平面路由协议、网络分层路由协议、地理定位辅助路由协议）：一、平面路由协议平面路由协议中，逻辑结构时平面结构，节点间地位平等，通过局部操作和反馈信息来生成路由。

当汇聚点向某些区域发送查询并等待来自于这些区域内传感器所采集的相关数据，其中的数据不能采用全局统一的ID，而是要采用基于属性的命名机制进行描述。

平面路由的优点是结构简单、鲁棒性（即路由机制的容错能力）较好，缺点是缺乏对通信资源的优化管理，对网络动态变化的反应速度较慢。

其中典型的平面路由协议有以下几种：1.1.洪泛式路由（Flooding）：这是一种传统的网络通信路由协议。

无线传感器网络的多层协议栈设计与实现策略分享无线传感器网络（Wireless Sensor Network，简称WSN）是一种由大量分布式的、自组织的、无线通信的传感器节点组成的网络。

它具有广泛的应用前景，包括环境监测、智能交通、无线医疗等领域。

在WSN的设计与实现过程中，多层协议栈的设计是至关重要的一环。

一、物理层与数据链路层设计物理层和数据链路层是WSN协议栈的底层，负责传输和接收数据。

在物理层的设计中，需要考虑传感器节点的功耗、传输距离和传输速率等因素。

一种常用的设计策略是采用低功耗的调制解调器，以及自适应调制技术，根据信道质量自动选择合适的调制方式。

数据链路层的设计主要包括链路接入控制、数据帧的组织和错误检测等功能。

在WSN中，由于节点数量庞大且分布广泛，节点之间的通信容易受到干扰，因此链路接入控制非常重要。

一种常用的设计策略是采用分布式的媒体访问控制（MAC）协议，如CSMA/CA（Carrier Sense Multiple Access with Collision Avoidance）协议，以实现节点间的协调通信。

二、网络层设计网络层是WSN协议栈的中间层，负责路由选择和数据包转发等功能。

在网络层的设计中，需要考虑到网络拓扑结构、能量消耗和网络负载均衡等因素。

一种常用的设计策略是采用分层路由协议，将网络分为多个层次，每个层次负责不同范围的路由选择。

在WSN中，能量消耗是一个重要的问题。

为了延长整个网络的寿命，需要采用能量高效的路由算法。

一种常用的设计策略是采用基于能量的路由协议，如LEACH（Low Energy Adaptive Clustering Hierarchy）协议，通过节点间的动态聚类和轮流工作的方式，实现能量的均衡消耗。

三、传输层与应用层设计传输层和应用层是WSN协议栈的上层，负责数据传输和应用程序的交互。

在传输层的设计中，需要考虑到数据的可靠传输和拥塞控制等问题。
