GU660A发电机组控制器使用说明

GU640A 控制器简易使用说明本说明资料为使用GU640A 控制器时提供快速操作指引,详细请参阅标准使用说明书。

一、控制器的尺寸:外形尺寸开孔尺寸W192mm ×H144mm×D56mm W174mm ×H126mm二、参数设置方法:1、主要按键介绍自动模式键/指示灯/参数设置增加“+”键手动模式键/指示灯/参数设置减少“-”键测试模式键/指示灯/参数设置确认“√”键发电机开启键/指示灯/参数设置向上键停机/复位键/指示灯/参数设置位移“→”键消翻页/参数设置的进入和退出2、设置方法:(例:设置控制器的盘车次数为2操作描述长按键“”两秒,进入参数设置菜单,液晶随后显示:按“+”键三十二次后可按“√”键,液晶随后显示:按“+”键提示输入密码,输入修改密码为:2213,(按“→”键向后移位要修改的位数密码正确后按“+”或“-”键改变参数,此时修改为2 :按键“√”确认修改,跟着按“ ”键返回退出参数设置:三、参数设置项目:1、系统参数序号项目预设值数值范围1.1 电流互感器变比(CT Ratio200 1到12001.2 电压互感器变比(VT Ratio 1.0 1.0到25.01.3 额定电压值(Rated ph-voltage220 45到9999V AC1.4 额定电流值(Rated current1000 0到6000A1.5 额定有功功率(Rated active power500 1.0到3000KW1.6 电压输入类型(V oltage type 1 1到51.7 通讯地址 (Comm. address 1 1到2471.8 开启模式(Startup mode0 0手动/1自动/2最后1.9 自动翻页时间(Auto scroll time0秒1到60秒/0不使用1.10 恢复默认值(Default settings1.11 密码 (Password 初始密码2213 0到9999 通过软件可修改密码1.12 软件更新 (Firmware update 需要通过PC软件2、发电机参数序号项目预设值数值范围2.1 发电低电压警告值(GEN-V under preALM 90% 20到200% /0不使用2.2 发电低电压故障值(GEN- V under alarm 0 20到200% /0不使用2.3 发电高电压警告值(GEN-V over preALM 115% 20到200% /999不使用2.4 发电高电压故障值(GEN-V over alarm 999 20到200% /999不使用2.5 超负载警告值(KW Overload preALM 999 20到200% /999不使用2.6 超负载故障值(KW Overload alarm 100% 20到200% /999不使用2.7 发电故障确认时间(Alarm delay 5秒0到600秒2.8 过流值 (overcurrent level 100% 20到200% /999不使用2.9 过流延时 (overcurrent delay 1 1到20秒2.10 过流动作 (overcurrent action 0 0警告/1电气脱扣/2停机2.11 带载电压 (Loading voltage 95% 20到200%2.12 带载频率 (Loading frequency 48.0Hz 10.0到100.0Hz2.13 发电供电延时 (GEN. ON delay 5 1到9999秒2.14 发电开关合闸时间(GCB closing time 5 2到200秒2.15 测试模式(Test mode 1 0空载/1带载3、发动机参数序号项目预设值数值范围3.1 极对数(Pair of Poles 2 1到43.2 供油阀种类 (Fuel mode 0 0常闭型 / 1常开型3.3 温度传感器类型 (T-sensor type 3 1 到15 /0不使用3.4 油压传感器类型 (P-sensor type 4 1 到15 /0不使用3.5 启动延时 (Start delay 10秒0到300 秒3.6 盘车次数 (Crank attempt 3次1到10次3.7 盘车时间 (Crank time 5秒1到30 秒3.8 盘车时间增加(Crank time add 0 1到30秒/ 0不使用3.9 盘车间歇时间 (Crank rest 10秒1到300 秒3.10 盘车切断速度 (Crank cutout RPM 300RPM 1到9999 RPM 3.11 盘车切断电压 (Crank cutout volt 85% 1到 100% /999不使用3.12 盘车切断充电电压 (Crank cutout ALT-V 99.9 1.0 到 40.0V /99.9不使用3.13 盘车切断油压 (Crank cutout Oil-P 1.0Bar 0.1到150.0 Bar /999.9 不使用3.14 盘车切断油压延时(cutout P-delay0 1 到 60秒/0 不使用3.15 怠速时间 (Idle time 0 1到9999秒/0 不使用3.16 预热模式 (Pre-heat mode 1 1到43.17 预热时间 (Pre-heat time 3秒1到9999秒/0不使用3.18 安全监察延时 (Safety-on delay 10秒0到600秒3.19 冷却模式 (Cooldown mode 0 0全速/1怠速3.20 冷却时间 (Cooldown time 300秒0到600 秒3.21 停机失败延时 (Stop delay 20秒0到60秒3.22 低速警告值 (Under SP preALM 1440RPM 1到9999RPM /0 不使用3.23 低速故障值 (Under SP alarm 0 1到9999RPM /0不使用3.24 超速警告值 (Over SP preALM 1600RPM 1到9999RPM /9999 不使用3.25 超速故障值 (Over SP alarm 1710RPM 1到9999RPM /9999 不使用3.26 低油压警告值 (Oil-P low preALM 1.4Bar 0.1到150.0 Bar/ 0.0不使用3.27 低油压故障值 (Oil-P low alarm 1.1Bar 0.1到150.0 Bar /0.0 不使用3.28 高温警告值 (Coolant preALM 92℃ 50到320℃ / 9999不使用3.29 高温故障值 (Coolant alarm 100℃ 50到 320℃ /9999 不使用3.30 低电池电压警告值(Batt. Undervolt 8.0V 1.0到40.0V /0.0不使用3.31 高电池电压警告值(Batt. overvolt 28.0V 1.0到 40.0V /99.9不使用3.32 低充电警告值(Alt. low preALM 8.0V 1.0到40.0V /0.0不使用3.33 外部盘车允许(EX. crank permit0 0否/ 1是4、设置输入输出序号项目预设值数值范围4.1 开关量输入1 (D-Input 1 5 1 到20 /0 不使用4.2 开关量输入2 (D-Input 2 6 1 到20 / 0不使用4.3 开关量输入3 (D-Input 3 7 1 到20 / 0不使用4.4 开关量输入4 (D-Input 4 9 1 到20 / 0不使用4.5 开关量输入5 (D-Input 5 10 1 到20 / 0不使用4.6 开关量输入6 (D-Input 6 11 1 到20 / 0不使用4.7 开关量输入1延时(D-Input 1 delay 0秒0到60秒4.8 开关量输入2延时(D-Input 2 delay 0秒0到60秒4.9 开关量输入3延时(D-Input 3 delay 0秒0到60秒4.10 开关量输入4延时(D-Input 4 delay 0秒0到60秒4.11 开关量输入5延时(D-Input 5 delay 0秒0到60秒4.12 开关量输入6延时(D-Input 6 delay 0秒0到60秒4.13 继电器自定义1(User relay 120 1 到80 / 0不使用4.14 继电器自定义2(User relay 211 1 到80 / 0不使用4.15 继电器自定义3(User relay 3 2 1 到80 / 0不使用4.16 继电器自定义4(User relay 4 3 1 到80 / 0不使用菜单注释:z电压输入类型说明代码定义电压类型代码定义电压类型代码定义电压类型1 星型三相四线2 角型三相四线3 三相三线4 单相三线5 一相两线z传感器类型定义说明代码水温传感器型号压力传感器型号1 闭合为高温(开关量输入闭合为低油压(开关量输入2 分开为高温(开关量输入分开为低油压(开关量输入3 VDO120℃VDO 5 bar4 VDO150℃VDO 10 bar5 Datcon Datcon 7 bar6 Murphy Murphy7 bar7 Pt1008 备注:8~12是定义和自定义项目,请参考详细使用说明书。

发电机使用操作流程发电机是一种用于产生电能的设备，常用于地震、灾害、停电等紧急情况下供电使用。

以下是发电机的使用操作流程。

首先，在使用发电机之前，需要确保以下几个方面的准备工作：1.检查发电机是否处于良好的工作状态。

查看发电机的外观是否完好，各部件是否齐全，以及是否有任何可疑的损坏。

2.检查发电机内部的润滑油和燃料是否充足。

燃油箱中的燃料应足够发电机的操作时间。

3.选择一个安全的场地放置发电机。

应该远离易燃物品，并确保发电机足够稳定，不会因为震动或其他原因倾倒。

4.检查发电机的输出功率是否足够满足所需的电力需求。

根据所需的电力负载和设备的工作情况，选择适当的发电机型号。

接下来，按照以下步骤操作发电机：1.将发电机的开关拨到关闭状态，然后将插头插入发电机的插座。

2.打开发电机的燃料阀门，进一步打开燃料供给阀门，使燃料进入发电机。

3.将发电机的启动开关拨到启动位置，然后用力拽动启动绳。

4.当发电机启动成功后，将启动开关拨到运行位置，并调整油门旋钮以控制发电机的输出功率。

5.让发电机预热一段时间，通常需要几分钟时间。

6.在发电机运行时，定期检查油压是否正常，燃油是否充足，并确保没有任何异常的噪音或震动。

7.在发电机关闭之前，先将电器设备与发电机断开，将所有开关拨到关闭位置。

8.拔掉发电机插头，然后关闭燃料供给阀门并关闭燃料阀门。

9.等待发电机冷却一段时间，然后将发电机的开关拨到关闭位置。

10.定期进行发电机的保养和维护工作，如更换润滑油、清理滤网等。

在使用发电机时，还需要注意以下几点：1.永远不要在室内使用发电机，以防止一氧化碳中毒。

2.当发电机运行时，不要在发电机周围堆放易燃物品。

3.发电机应放置在干燥的地面上，以防止电气故障和人身伤害。

4.在添加燃料时要小心，避免喷溅燃料到发电机或自身。

5.当发电机运行时，不要让儿童或宠物接近，以防止事故发生。

总结起来，发电机的使用操作流程包括准备工作、发电机启动、调节输出功率和关闭发电机等步骤。

GU660A发电机组控制器使用说明一、控制器概述GU660A发电机组控制器是一种集电气自动控制、监测、测量于一体的智能控制设备。

它通过集成微处理器和各种传感器，实现发电机组的自动化控制和运行监测。

该控制器可以自动检测发电机组的工作状态，对故障进行保护和报警，并能够通过人机界面进行参数设置和操作。

二、控制器功能1.自动启停功能：能够根据用户的需求，实现发电机组的自动运行和停机。

2.电气保护功能：具备对发电机组的电气参数进行实时监测和保护的功能，如电压、电流、频率等。

3.发电机故障保护功能：能够对发电机组的故障进行实时检测和报警，如过载、短路、缺相等。

4.油压、水温等监测功能：能够对发电机组的油压、水温、燃油水位等参数进行监测和保护。

5.数据记录和查询功能：能够对发电机组的运行数据进行实时记录和查询，便于用户分析和诊断故障。

6.远程监测功能：通过网络连接，可以实现对发电机组的远程监测和控制，方便用户远程操作和管理。

三、控制器使用步骤1.接线：将GU660A控制器与发电机组的电气系统正确接线，确保电源供电正常。

2.参数设置：通过控制器的人机界面，设置发电机组的相关参数，如启停方式、额定功率等。

3.启动发电机组：按下控制器的启动按钮，控制器将自动启动发电机组，开启发电机的燃料、冷却和供电系统。

4.运行监控：控制器将实时监测发电机组的各项参数，如电压、电流、频率、油压、水温等，并能够及时报警和保护。

5.数据记录和查询：控制器将对发电机组的运行数据进行实时记录，用户可以通过人机界面查询历史数据和故障记录。

6.停机：按下停止按钮，控制器将自动停止发电机组的运行，并关闭相关系统。

四、常见问题和解决方法1.控制器无法启动发电机组：检查电源供电是否正常，查看控制器是否设置正确。

2.控制器报警：根据报警信息查看故障原因，排除故障后重新启动发电机组。

3.参数设置错误：通过人机界面重新设置参数，并保存到控制器中。

五、注意事项1.安装前请确保电源供电符合要求，并仔细阅读本说明书。

发电机操作流程范文发电机是一种将机械能转化为电能的设备，它可以直接用于供电或作为备用电源。

以下是一个典型的发电机操作流程，根据具体情况可能会有所变动。

1.准备工作在操作发电机之前，需要进行一些准备工作。

首先，检查发电机的外观和机械部件，确保没有明显的损坏或松动。

然后，清理发电机周围的区域，确保没有杂物阻挡通风或引起危险。

最后，将发电机连接到正确的电源或电池，并确认电源开关处于关闭状态。

2.操作面板发电机上通常有一个操作面板，用于控制启动和停止发电机以及监控电流和电压等参数。

首先，将发电机的操作面板打开，并检查显示屏是否正常工作。

然后，根据需要调整电流和电压的设定值。

在这一步骤中，需根据具体需求设置适当的输出电流和电压，以确保适当的供电。

3.启动发电机在启动发电机之前，需要确保发电机已经连接到适当的电源或电池，并且操作面板设置正确。

然后，将发电机的电源开关打开，将 starter 开关设置为 "On"，并按下启动按钮。

同时，观察发电机的转速是否逐渐增加，并确保燃料供应顺利进行。

4.监控运行状态一旦发电机启动，并达到稳定的运行状态，就需要持续监控发电机的运行状态。

这包括检查燃料和润滑油的供应是否充足，观察发电机是否产生足够的电流和电压，并通过操作面板或其他监控设备获取必要的运行数据。

如果发现异常情况，必须及时采取措施，例如增加燃料供应或检修机械部件。

5.停止发电机当发电机不再需要运行时，需要采取适当的步骤来停止发电机。

首先，将负载从发电机中断开，然后将输出电流和电压设定为最低。

接着，将电源开关关闭，并将 starter 开关设置为 "Off"。

最后，关闭操作面板，并断开发电机与电源或电池的连接。

6.维护和保养发电机是一种机械设备，需要定期的维护和保养来确保其正常运行和延长使用寿命。

这包括更换燃料和润滑油，清洁发电机的外壳和通风孔，检查电缆和连接线路是否完好无损，以及定期检查并调整发电机的机械部件。

电力行业发电机组使用说明书一、概述电力行业发电机组是一种用于发电的设备，能够将化学能或机械能转换为电能。

本使用说明书的目的是帮助用户正确、安全地操作发电机组，确保其正常运行和长期使用。

在使用前，请仔细阅读本说明书，熟悉发电机组的结构、工作原理和操作方法。

二、发电机组结构电力行业发电机组包括以下主要组件：1. 发动机：负责提供动力，驱动发电机运行。

2. 发电机：负责将机械能转化为电能，通过电线输出给外部设备。

3. 控制系统：负责对发电机组进行启动、停止、监测和保护。

4. 燃料系统：提供燃料，以供发动机燃烧产生动力。

5. 冷却系统：保持发动机和发电机的正常工作温度，防止过热。

6. 排气系统：排除发动机燃烧产生的废气，保持环境的清洁。

三、使用注意事项为确保发电机组的安全、高效运行，用户应注意以下事项：1. 安全操作：在操作发电机组前，请确保没有其他人员靠近发电机组，防止意外伤害。

同时，操作人员应严格按照相关操作规程进行操作，不得随意擅自改动设备设置。

2. 运行环境：发电机组应在通风良好、无明火、无易燃物质的环境下运行，避免发生火灾或爆炸事故。

3. 维护保养：根据使用频率和工作环境，定期对发电机组进行清洁、检查和润滑。

及时更换燃油、机油、空滤器等易耗件，延长设备寿命。

4. 温度控制：在运行过程中，应定期检查冷却系统的工作状态，确保发电机组的温度在正常范围内。

5. 紧急停机：当发电机组出现异常情况时，如高温、低油压等，应及时进行紧急停机，并查找并解决故障原因。

6. 运输和储存：在运输发电机组时，应采取稳定的固定措施，防止发生损坏。

若长时间不使用发电机组，请储存于干燥通风的场所，避免发生腐蚀或损坏。

四、故障排除在使用发电机组过程中，可能会遇到一些故障，以下是一些常见故障及其排除方法：1. 无法启动：检查燃油供应是否正常、电源是否连接良好，以及是否存在其他故障。

2. 功率输出不稳定：可能由负载过大、燃料供应不足等原因引起。

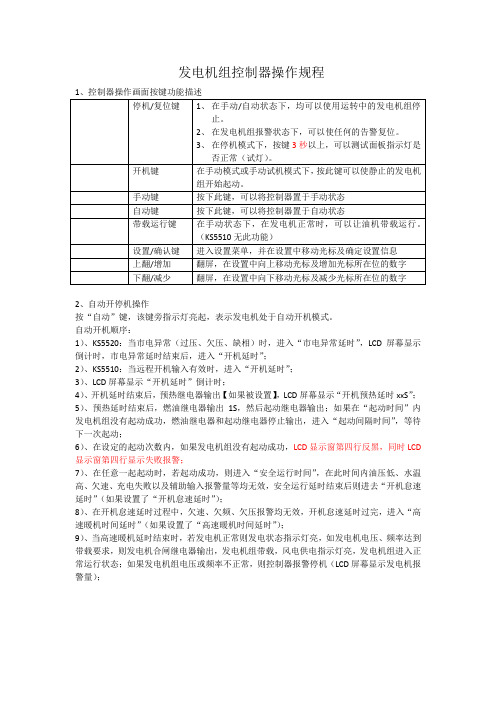

发电机组控制器操作规程
2、自动开停机操作
按“自动”键，该键旁指示灯亮起，表示发电机处于自动开机模式。

自动开机顺序：
1）、KS5520：当市电异常（过压、欠压、缺相）时，进入“市电异常延时”，LCD屏幕显示倒计时，市电异常延时结束后，进入“开机延时”；
2）、KS5510：当远程开机输入有效时，进入“开机延时”；
3）、LCD屏幕显示“开机延时”倒计时；
4）、开机延时结束后，预热继电器输出【如果被设置】，LCD屏幕显示“开机预热延时xxS”；5）、预热延时结束后，燃油继电器输出1S，然后起动继电器输出；如果在“起动时间”内发电机组没有起动成功，燃油继电器和起动继电器停止输出，进入“起动间隔时间”，等待下一次起动；
6）、在设定的起动次数内，如果发电机组没有起动成功，LCD显示窗第四行反黑，同时LCD 显示窗第四行显示失败报警；
7）、在任意一起起动时，若起动成功，则进入“安全运行时间”，在此时间内油压低、水温高、欠速、充电失败以及辅助输入报警量等均无效，安全运行延时结束后则进去“开机怠速延时”（如果设置了“开机怠速延时”）；
8）、在开机怠速延时过程中，欠速、欠频、欠压报警均无效，开机怠速延时过完，进入“高速暖机时间延时”（如果设置了“高速暖机时间延时”）；
9）、当高速暖机延时结束时，若发电机正常则发电状态指示灯亮，如发电机电压、频率达到带载要求，则发电机合闸继电器输出，发电机组带载，风电供电指示灯亮，发电机组进入正常运行状态；如果发电机组电压或频率不正常，则控制器报警停机（LCD屏幕显示发电机报警量）；。

轮胎吊发电机组补充使用说明书G320a控制系统上海中集内燃发电设备有限公司地址：上海市青浦区华新镇华志路1295弄118号(近嘉松中路) 上海市华新工业园区邮编： 201708 •电话：(021)69790728 传真：(021)69791384公司网址：1．概述：GU320A发电机组智能控制屏，采用背包式结构，安装方便，高性能的专用控制器，可修改发电机的控制程序和保护参数，集测量、控制、保护、三遥等众多功能为一体。

完全满足发电机组使用及不同类型的发电机组自动控制要求。

----高性能的的发电机组专用控制器----双路启动线路----双路仪表显示2．控制屏的外形结构与原理：外形图及电气原理图详见对应图纸。

3．控制屏面板：GU320A 控制器一只手动启动钥匙一只4．控制屏操作控制屏有两种操作，手动钥匙启动和控制器操作。

4．1 手动钥匙启动：1．检查柴油机机油、冷却水位是否正常。

2．检查蓄电池连接，注意：正、负极不能接反。

3．合上屏内所有塑壳开关。

4．将手动钥匙转向右一档，接通电源，再次转向右二档，启动马达工作，发动机开始点火，启动一成功，立即松手动钥匙，手动钥匙自动复位。

5．观察液晶显示器显示所有参数（电压、功率、油压、水温等）。

6．将手动钥匙转向左边（STOP位），机组停机（电调机组），将手动钥匙转向左边（STOP位），待机组完全停机后松开，钥匙自动复位（机械调速）。

4．2 控制器操作：1．检查柴油机机油、冷却水位是否正常。

2．检查蓄电池连接，注意：正、负极不能接反。

3．合上屏内所有塑壳开关。

4．将控制器模式放到自动模式，“AUTO”：自动模式5. 遥控开机开关合上，机组自动起动。

遥控开机开关断开，机组自动停机。

等待下次起动。

（详细见控制器操作说明）4．3 控制器操作说明控制器有六个按钮：“AUTO”、“MAN”、“TEST”、“START”、“STOP/RESET”、“L.TEST/MUTE”“AUTO”：自动模式“MAN”：手动模式“TEST”：测试模式“START”：启动“STOP/RESET”：停机“L.TEST/MUTE”：试灯及消音控制器有三种控制方式：自动操作模式、手动操作模式、测试操作模式。

发电机组操作指南及注意事项本操作指南旨在提供发电机组使用者必需的操作指引和注意事项，以确保其安全使用和正常运行。

请按照以下步骤进行操作：操作步骤1. 预先准备：- 在操作发电机组之前，务必检查发电机组的外观是否完好无损，如有损坏请及时修复。

- 确保工作场所干燥、通风良好，并保持清洁。

- 根据发电机组的额定功率选择合适的电压和电流，确保供电电源符合要求。

2. 启动发电机组：- 按照发电机组的启动流程进行操作，通常包括打开电源开关、启动按钮等步骤。

- 在启动过程中，仔细观察发电机组的工作状态，确保正常运转。

3. 运行发电机组：- 在正常运行期间，定期检查发电机组的工作状态、油液水位等参数，确保运行正常。

- 如发现异常情况，及时停止发电机组，并进行必要的维修或调整。

4. 关闭发电机组：- 停止使用发电机组时，按照发电机组的停机流程进行操作，通常包括关闭电源开关、停止按钮等步骤。

- 关闭后，仔细检查发电机组周围是否有异常情况，确保安全。

注意事项1. 安全操作：- 操作发电机组时，务必戴上适当的防护装备，如手套、护目镜等。

- 遵守操作规程，不得擅自改变或绕过任何安全装置。

- 禁止在发电机组运行时进行任何维修或调整操作，以免引发事故。

2. 维护保养：- 定期清洁发电机组的外观，保持其干净整洁。

- 检查发电机组的油液水位，并定期更换机油、滤芯等易损件。

- 如发现任何异常情况或故障，及时联系专业人员进行维修。

3. 用电负荷：- 根据实际需要合理安排发电机组的用电负荷，不得超过其额定功率范围。

- 避免长时间低负荷运行，以免影响发电机组的性能和寿命。

请按照以上操作指南和注意事项正确操作发电机组，并保持定期维护保养，以确保其安全运行和使用效果。

第一章安全与健康1.1安全警告本设备在设计和制造过程中充分考虑了安全因素和对人身健康的影响，使用者在使用前必须认真的阅读以下内容，．并在操作过程中严格地遵守本手册规定的制度，以确保设备与人身的安全，以及人身的健康，凡因违章引起的安全事故和人身健康损伤，本公司概不负责。

1) 起动发动机前，所有的保护装置，特别是冷却风扇保护罩必须正确安装。

2) 在运转前，所有的电器应安装连接好，并对机组进行检查，以确保发动机处于安全状态。

3) 应保证所有地线接地良好可靠。

4) 所有可以锁定的门和盖板在动转前应该固定。

5) 保养维护程序可能涉及到重型零件或危及生命的电气设备。

因此，操作员必须经过适当地培训，不要独自操作设备，工作时须有人陪伴，以防万一发生意外时有人帮忙。

6) 设备维修、保养前，应断开发动机起动马达电池负极连线，使起动马达不工作，以防维修时发动机意外起动引起人身伤害。

1．2燃油和润滑油的安全使用燃油和润滑油会刺激肤，皮肤接触到油，要及时用清洁凝胶和水彻底清洗。

皮肤过敏的人(以及手上有伤的人)应带上防护手套，才能触及油液。

1．3冷却液的使用安全1)冷却系统在机组运行前，(散热水箱或热交换器)必须装满清洁的水。

2)当冷却系统没有水或引擎正在动转时，不可起动加热器，否则会造成伤害。

高温的冷却水会导致严重的灼伤，发动机未冷却的时候，不要打开封闭的冷却系统中的高热及高压的冷却水箱盖，以及水管的堵头。

1．4电池的安全使用如果操作员使用铅酸电池时遵守下面的预防措施就会很安全。

为确保安全，必须按制造商的推荐，正确的操作和保养电池。

与酸性电解液接触的人员必须穿戴防护服，尤其要保护眼睛。

1) 电解液铅酸电池含有有毒的和具有腐蚀性的稀硫酸，触到皮肤和眼睛会弓l起灼伤。

如果硫酸溅到皮肤上，应用大量的水清洗。

如果电解液溅入眼睛，应立即用大量的洁净水清洗，并送医院治疗。

2) 气体电池可释放爆炸性的气体。

所以须将闪光、火花、烟火与电池隔离。

Genset Controller全自动控制柜使用手册二零零三年十月目录一、概述 (2)二、技术规格 (3)三、产品的使用 (3)四、故障排除指引及措施 (11)五、Genset Controller全自动控制柜标准设置 (14)简介本手册是用于介绍我公司生产的Genset Controller全自动控制柜简称GU全自动控制柜,在监控柴油发电机组的现场使用及操作注意事项，关于该控制柜的计算机监控所需设备及连接方式咨询雅图公司。

一、概述GU全自动控制柜是专用柴油发电机组控制模块Genset Controller设计生产的柴油发电机组控制柜。

该控制柜的主要功能是控制柴油发电机组的启动、运行、送电、停电等工作状态，具有完善的预警、故障停机报警和安全保护措施，并通过LED、LCD提供完整的状态指显示功能。

整个控制系统具有良好的人机工程界面，操作方便简单、维护简易，是全自动化柴油发电机组的理想控制系统。

控制柜主要由控制模块，蓄电池浮充电器、急停按钮、外接插件等组成，其结构外形如下图所示：外形尺寸：宽×高×深=458×437×300A、柜体B、控制模块C、外插件D、紧急停机按钮二、技术规格三、产品的使用该控制柜主要由Genset Controller控制模块和蓄电池浮充电器组成，所以我们将从上述两部件的使用分别进行阐述。

★Genset Controller模块Genset Controller模块被设计为让OEM厂家满足工业上最复杂技术要求。

使用者可通过该模块自动启动和停止发电机组，必要时，手动（通过外部按钮）启动和停止发电机组。

Genset Controlle 模块可监控发电机组，显示运行数据及故障情况；自动关闭发电机组，通过LED发光二极管指示发电机组出现故障。

通过面板上的LCD显示具体的故障状况。

内置全能的微处理器的模块具备如下功能特点：●可手动，自动控制些油发动机启动，运行、停机。
