管道流体双向流固耦合的动力学模拟分析

caarc双向流固耦合概述：CAARC（Computational Aero-Acoustics and Aero-Elasticity Research Center）双向流固耦合是一种研究方法，用于模拟空气动力学流场与振动固体结构相互作用的现象。

它综合了计算流体力学（CFD）和结构动力学（SD）两个领域的知识，能够更准确地预测飞行器振动和噪声特性。

流固耦合理论：在飞行器设计过程中，流场对振动固体的影响不可忽视。

CAARC 双向流固耦合模拟的核心是将流体动力学方程和固体结构动力学方程相互耦合，在求解过程中通过相互反馈的方式实现振动与噪声特性的收敛计算。

常见的双向流固耦合算法有强迫振动法、松弛法和迭代法等。

振动模态分析：振动模态分析是CAARC双向流固耦合的关键环节之一。

通过有限元模型建立振动系统的自然频率和模态形态，并与流场模拟结果进行耦合。

振动模态分析不仅可以评估结构对流场激励的响应，还可以指导飞行器的优化设计。

噪声预测：噪声预测是CAARC双向流固耦合研究的另一个重要应用领域。

通过数值模拟，可以预测飞行器在不同工况下产生的噪声水平，并通过优化设计减少噪声的传播和辐射。

噪声预测对于保证飞行器的安全性和环境友好性具有重要意义。

应用案例：CAARC双向流固耦合已经在飞行器设计中取得了显著成果。

以民用飞机设计为例，通过对机翼和发动机进行双向流固耦合模拟，可以优化气动造型和减轻噪声，提高飞机的飞行性能和乘客舒适度。

另外，CAARC双向流固耦合还在火箭、高铁等领域得到广泛应用，推动了相关领域的技术进步。

挑战与前景：尽管CAARC双向流固耦合技术已经取得了很多成果，但仍然面临着一些挑战。

首先，双向流固耦合模拟需要高性能计算资源，对计算能力的要求较高。

其次，流固耦合过程中的物理现象非常复杂，需要更加精细的数值模型和算法。

未来，随着计算能力的不断提升和数值模拟方法的不断改进，CAARC双向流固耦合技术将在飞行器设计和噪声控制等方面发挥更大的作用。

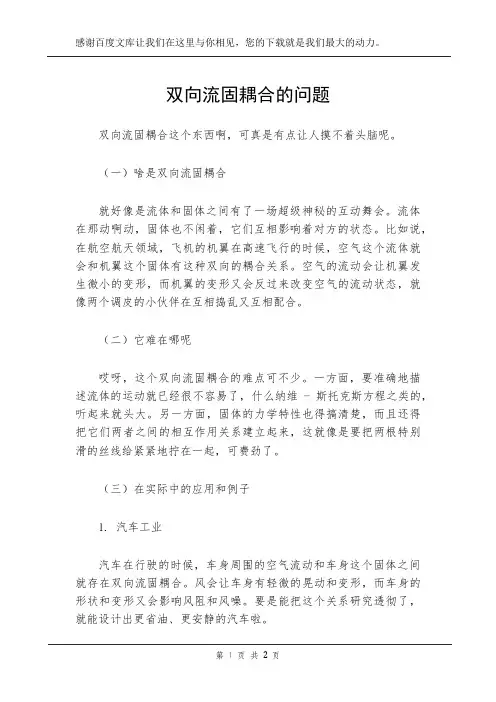

双向流固耦合的问题双向流固耦合这个东西啊，可真是有点让人摸不着头脑呢。

（一）啥是双向流固耦合就好像是流体和固体之间有了一场超级神秘的互动舞会。

流体在那动啊动，固体也不闲着，它们互相影响着对方的状态。

比如说，在航空航天领域，飞机的机翼在高速飞行的时候，空气这个流体就会和机翼这个固体有这种双向的耦合关系。

空气的流动会让机翼发生微小的变形，而机翼的变形又会反过来改变空气的流动状态，就像两个调皮的小伙伴在互相捣乱又互相配合。

（二）它难在哪呢哎呀，这个双向流固耦合的难点可不少。

一方面，要准确地描述流体的运动就已经很不容易了，什么纳维 - 斯托克斯方程之类的，听起来就头大。

另一方面，固体的力学特性也得搞清楚，而且还得把它们两者之间的相互作用关系建立起来，这就像是要把两根特别滑的丝线给紧紧地拧在一起，可费劲了。

（三）在实际中的应用和例子1. 汽车工业汽车在行驶的时候，车身周围的空气流动和车身这个固体之间就存在双向流固耦合。

风会让车身有轻微的晃动和变形，而车身的形状和变形又会影响风阻和风噪。

要是能把这个关系研究透彻了，就能设计出更省油、更安静的汽车啦。

2. 桥梁工程大桥矗立在那里，河流的水流和桥梁之间也有这种耦合关系。

水流的冲击力会让桥梁有一定的振动，而桥梁的振动又会改变水流的形态。

如果在设计桥梁的时候不考虑这个，那可能就会有安全隐患哦。

（四）我们怎么去研究它呢其实有不少方法呢。

一种是数值模拟的方法，就是用计算机软件来模拟这个复杂的过程。

不过这就需要超级强大的计算能力，还得有很精确的模型。

还有一种是实验的方法，通过风洞实验、水洞实验之类的，直接观察和测量流体和固体之间的相互作用。

但是实验的成本可高啦，而且有时候环境因素很难控制得特别精准。

双向流固耦合这个东西虽然很复杂，但是它真的超级有趣，就像是一个等待我们去解开的巨大谜题。

流固耦合分析（FSI）流固耦合分析（FSI）是涉及流体和固体之间相互作用的问题研究，其理论包括了几个主要方面：流体力学、固体力学、耦合边界条件、求解器等。

以下是流固耦合分析的详细理论讲解，带有相关公式和尽量详细的说明。

一、流体力学1. 守恒定律质量守恒定律：$$ \frac{\partial \rho}{\partial t} + \nabla \cdot (\rho \mathbf{u}) = 0 $$动量守恒定律：$$ \rho \frac{\partial \mathbf{u}}{\partial t} + \rho (\mathbf{u} \cdot \nabla) \mathbf{u} = \nabla \cdot \tau + \mathbf{f} $$其中，$\rho$是流体密度，$\mathbf{u}$是流体速度，$\tau$是应力张量，$\mathbf{f}$是体力。

2. 纳维-斯托克斯方程$$ \rho \frac{\partial \mathbf{u}}{\partial t} + \rho (\mathbf{u} \cdot \nabla) \mathbf{u} = \nabla \cdot (-p\mathbf{I} + \tau) + \mathbf{f} $$其中，$p$是静压力，$\mathbf{I}$是单位张量。

3. 边界条件（1）速度边界条件：$\mathbf{u} = \mathbf{u}_b$，其中$\mathbf{u}_b$是边界上的速度。

（2）压力边界条件：$p = p_b$，其中$p_b$是边界上的压力。

4. 流体力学求解器常用的流体力学求解器有OpenFOAM、ANSYS Fluent等。

二、固体力学1. 力学基本方程$$ \tau = \sigma\cdot \mathbf{n} $$其中，$\tau$是表面上的接触力，$\sigma$是固体的应力张量，$\mathbf{n}$是表面的单位法向量。

流-固耦合的数学模型
流固耦合是指流体和固体之间相互作用的现象，它涉及了流体
动力学和固体力学两个领域。

建立流固耦合的数学模型可以帮助我
们更好地理解和预测这种复杂的相互作用。

在数学上，建立流固耦合的模型可以采用多种方法。

首先，我
们可以使用偏微分方程描述流体的运动，如Navier-Stokes方程，
同时使用弹性力学方程描述固体的变形。

然后，通过适当的边界条
件和相互作用条件，将这两个方程耦合在一起。

这种耦合可以通过
将流体和固体的速度、压力、位移等物理量在流固界面上进行匹配
来实现。

另一种建立流固耦合模型的方法是使用有限元法或有限体积法。

这些方法可以将流体和固体的运动方程离散化，然后通过相互作用
界面将它们耦合在一起。

这种方法在工程实践中得到了广泛的应用，因为它可以处理复杂的流固耦合问题，并且可以考虑到材料的非线性、大变形和接触等现象。

除了数值模拟方法，还有一些解析方法可以用于建立流固耦合
的数学模型，如边界元法和格林函数法。

这些方法在特定情况下可
以给出精确的解，但通常适用于简单的流固耦合问题。

总之，建立流固耦合的数学模型涉及到流体力学和固体力学的基本方程，以及适当的边界条件和相互作用条件。

通过合理地耦合这些方程和条件，我们可以得到描述流固耦合行为的数学模型，从而更好地理解和预测流体和固体之间复杂的相互作用。

基于workbench的竖直管道流固耦合特性分析摘要：随着工业化进程不断加快，油气输运相关问题十分重要。

其中对竖直管道的研究显得尤为重要。

本文通过利用workbench软件对竖直管道进行建模分析，得到了管道内流体对管道的影响。

其中分析了管道在流体影响下的最大变形和最大应力及其分布状态。

模态分析可以得到管道系统的模态振型，可以为管道的安装和维护提供参考，避免固有频段，有效避免共振现象。

关键词：竖直管道；有限元；流固耦合引言：随着我国工业、经济和社会的不断快速发展，经济社会发展以及人们日常生活对能源的需求量正持续快速增加，从而导致陆地上石油天然气资源不断减少。

同时，日益减少的石油资源使我国石油对外依存度也逐年增加，并且已经超过安全警戒线。

由于石油在国民经济运行中起着重要的作用，其对外依存度的加大不但能够威胁我国能源安全，而且还会对我国经济的发展产生负面影响，从而在很大程度上阻碍我国经济的正常发展。

因此，为了解决赖以生存的石油和天然气资源不足带来的问题，必须寻找新的途径来增加油气资源的产量，以保障我国经济健康快速发展。

由于海洋内的油气资源十分丰富，如果对其进行开采和利用，可以解决能源不断减少带来的问题。

在海洋油气运输中，由于受海底地形的影响，管线铺设受到限制，管道会出现一定的起伏。

当垂直管内部输送的是气液两相流体时，由于相含率、压力、流速、密度等参数不断变化，这种不稳定特性会在弯管内壁产生周期性的力。

当主要频率与管道的固有频率一致时，这种现象很容易造成管道的磨损或疲劳或振动。

一旦管道发生破坏，会造成巨大的财产损失，甚至会造成长期性的海洋环境和生态灾。

特别是气液两相流管道的流固耦合作用机理非常复杂，使得流体诱发管道动力响应特性很难预测。

因此，需要对管道进行管道动力响应特性研究，来确保油田可以安全生产和运行。

1 CFD数值模拟方法理论概述CFD又称为计算流体动力学，通过电脑进行数值计算并进行流体运动及热传导等方面的分析，简单来说就是基于三大方程，即动量、质量和能量三大方程进行的数值模拟过程。

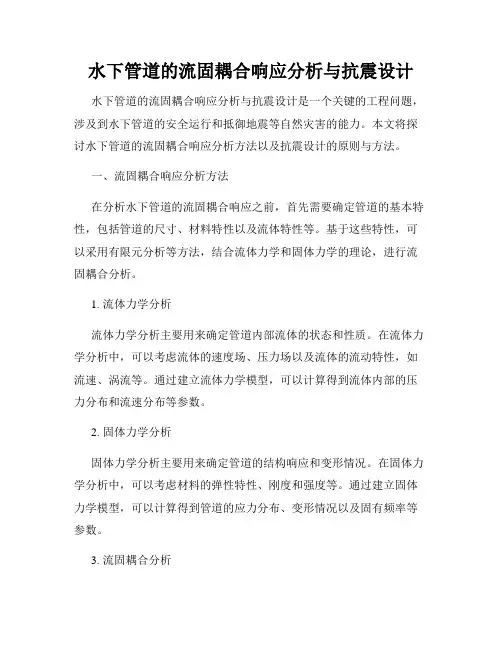

水下管道的流固耦合响应分析与抗震设计水下管道的流固耦合响应分析与抗震设计是一个关键的工程问题，涉及到水下管道的安全运行和抵御地震等自然灾害的能力。

本文将探讨水下管道的流固耦合响应分析方法以及抗震设计的原则与方法。

一、流固耦合响应分析方法在分析水下管道的流固耦合响应之前，首先需要确定管道的基本特性，包括管道的尺寸、材料特性以及流体特性等。

基于这些特性，可以采用有限元分析等方法，结合流体力学和固体力学的理论，进行流固耦合分析。

1. 流体力学分析流体力学分析主要用来确定管道内部流体的状态和性质。

在流体力学分析中，可以考虑流体的速度场、压力场以及流体的流动特性，如流速、涡流等。

通过建立流体力学模型，可以计算得到流体内部的压力分布和流速分布等参数。

2. 固体力学分析固体力学分析主要用来确定管道的结构响应和变形情况。

在固体力学分析中，可以考虑材料的弹性特性、刚度和强度等。

通过建立固体力学模型，可以计算得到管道的应力分布、变形情况以及固有频率等参数。

3. 流固耦合分析在流固耦合分析中，将流体力学和固体力学的模型相结合，考虑流体对固体的作用以及固体对流体的作用。

在这种分析中，需要将流体和固体的方程进行耦合，并利用迭代方法求解。

通过流固耦合分析，可以得到管道在流体作用下的响应情况，如管道的振动频率、位移响应以及应力分布等参数。

二、抗震设计的原则与方法针对水下管道的抗震设计，以下原则与方法应被考虑。

1. 地震特性分析首先，需要对区域内的地震特性进行分析，包括地震烈度、地震波谱等指标。

通过分析地震特性，可以确定设计地震参数，如峰值加速度和地震波周期等。

2. 动力特性分析在抗震设计中，需要考虑水下管道的动力特性，如振动频率和振动模态等。

通过分析动力特性，可以确定管道的固有频率，并参考这些参数进行设计。

3. 结构抗震设计针对水下管道的结构抗震设计，需要选择合适的抗震设计方法。

具体的设计方法可以根据管道的特点和环境条件来确定，如增加管道的抗震支座、增加管道的刚度和强度等。

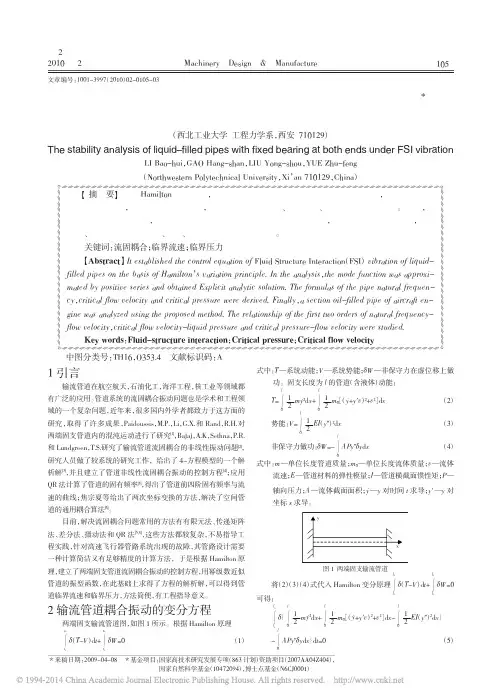

两端固支输流管道流固耦合振动的稳定性分析*李宝辉高行山刘永寿岳珠峰（西北工业大学工程力学系，西安710129）The stability analysis of liquid-filled pipes with fixed bearing at both ends under FSI vibrationLI Bao-hui ，GAO Hang-shan ，LIU Yong-shou ，YUE Zhu-feng （Northwestern Polytechnical University ，Xi ’an 710129，China ）文章编号：1001-3997（2010）02-0105-03【摘要】根据Hamilton 变分原理，建立了两端固支管道流固耦合振动的控制方程，用幂级数近似管道的振型函数，求得了方程的解析解，推导了管道固有频率、临界流速、临界压力的计算方法。

最后，应用本文推导的计算方法，对一段典型飞机发动机输油管道进行了计算分析，研究了前两阶固有频率，临界流速、临界压力与流体压力、流速、管道固支长度之间的关系。

关键词：流固耦合；临界流速；临界压力【Abstract 】It established the control equation of Fluid Structure Interaction （FSI ）vibration of liquid-filled pipes on the basis of Hamilton ’s variation principle.In the analysis ，the mode function was approxi －mated by positive series and obtained Explicit analytic solution.The formulas of the pipe natural frequen －cy ，critical flow velocity and critical pressure were derived.Finally ，a section oil-filled pipe of aircraft en －gine was analyzed using the proposed method.The relationship of the first two orders of natural frequency-flow velocity ，critical flow velocity-liquid pressure and critical pressure-flow velocity were studied.Key words ：Fluid-structure interaction ；Critical pressure ；Critical flow velocity中图分类号：TH16，O353.4文献标识码：A＊来稿日期：2009-04-08＊基金项目：国家高技术研究发展专项（863计划）资助项目（2007AA04Z404），国家自然科学基金（10472094），博士点基金（N6CJ0001）1引言输流管道在航空航天，石油化工，海洋工程，核工业等领域都有广泛的应用。

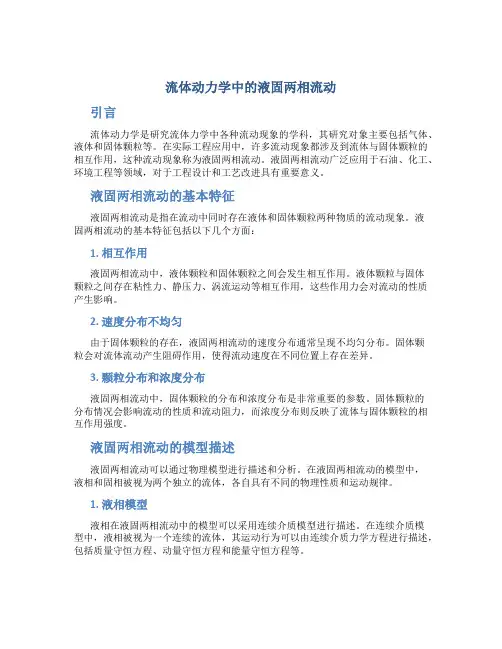

流体动力学中的液固两相流动引言流体动力学是研究流体力学中各种流动现象的学科，其研究对象主要包括气体、液体和固体颗粒等。

在实际工程应用中，许多流动现象都涉及到流体与固体颗粒的相互作用，这种流动现象称为液固两相流动。

液固两相流动广泛应用于石油、化工、环境工程等领域，对于工程设计和工艺改进具有重要意义。

液固两相流动的基本特征液固两相流动是指在流动中同时存在液体和固体颗粒两种物质的流动现象。

液固两相流动的基本特征包括以下几个方面：1. 相互作用液固两相流动中，液体颗粒和固体颗粒之间会发生相互作用。

液体颗粒与固体颗粒之间存在粘性力、静压力、涡流运动等相互作用，这些作用力会对流动的性质产生影响。

2. 速度分布不均匀由于固体颗粒的存在，液固两相流动的速度分布通常呈现不均匀分布。

固体颗粒会对流体流动产生阻碍作用，使得流动速度在不同位置上存在差异。

3. 颗粒分布和浓度分布液固两相流动中，固体颗粒的分布和浓度分布是非常重要的参数。

固体颗粒的分布情况会影响流动的性质和流动阻力，而浓度分布则反映了流体与固体颗粒的相互作用强度。

液固两相流动的模型描述液固两相流动可以通过物理模型进行描述和分析。

在液固两相流动的模型中，液相和固相被视为两个独立的流体，各自具有不同的物理性质和运动规律。

1. 液相模型液相在液固两相流动中的模型可以采用连续介质模型进行描述。

在连续介质模型中，液相被视为一个连续的流体，其运动行为可以由连续介质力学方程进行描述，包括质量守恒方程、动量守恒方程和能量守恒方程等。

2. 固相模型固相在液固两相流动中的模型可以采用颗粒模型进行描述。

在颗粒模型中，固相被视为由大量颗粒组成的离散介质，每个颗粒具有一定的质量和形状。

针对固相颗粒的运动规律，可以采用离散元方法进行建模和计算，通过求解颗粒之间的相互作用力，确定固相的运动状态。

3. 相互作用模型为了描述液固两相流动中的相互作用过程，可以采用不同的相互作用模型。

常用的相互作用模型包括离散元法、多相流动模型、颗粒动力学模型等。
