常见几种开关电源工作原理及电路图

开关电源工作原理开关电源是一种常见的电源供应装置，其工作原理是将输入电压通过开关器件进行高频开关，经过变压、整流、滤波等电路处理后，得到稳定的输出电压。

开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

一、开关电源的基本构成开关电源由输入端、输出端和控制电路组成。

1. 输入端：输入端主要包括输入电源和输入电路。

输入电源为交流电源，输入电路包括输入滤波电路和整流电路。

其中，输入滤波电路用于滤除输入电源中的杂波和干扰，保证输入电源的稳定性；整流电路将交流电源转换为直流电源。

2. 输出端：输出端主要包括输出电路和输出滤波电路。

输出电路通过开关器件进行高频开关，将整流后的直流电源转换为高频脉冲信号，经过输出滤波电路后得到稳定的直流输出电压。

3. 控制电路：控制电路主要包括开关控制电路和保护电路。

开关控制电路用于控制开关器件的开关频率和占空比，保证输出电压的稳定性和精度；保护电路用于监测输入输出电流电压，当超过设定值时进行过载保护。

二、开关电源的工作原理开关电源的工作原理可分为两个过程：变频过程和整流滤波过程。

1. 变频过程：变频过程即将输入电压通过开关器件进行高频开关，形成高频脉冲信号。

开关器件通常采用开关管或晶闸管进行控制，高频开关频率通常在几十kHz至几MHz之间。

当开关器件导通时，输入电源的能量通过开关管传导至输出端，形成电流；当开关器件断开时，输出端的电感储能元件将电能通过二极管进行放电，形成负电流。

通过不断的开关导通-断开操作，输入电压的能量被转换为高频脉冲信号。

2. 整流滤波过程：经过变频过程的高频脉冲信号需要通过变压、整流和滤波电路进行进一步处理。

首先，高频脉冲信号经过变压电路进行降压变换，得到适合输出电压的信号。

然后，经过整流电路将高频信号转换为直流信号，通过二极管进行单向导通。

最后，通过滤波电路对直流信号进行滤波，去除残余脉动和高频噪声，得到稳定的输出电压。

三、开关电源的工作模式开关电源的工作模式主要有两种：连续导通模式和断续导通模式。

PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关，控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量.开关电源原理图VO=TON/T＊Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期;由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。

改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”（TimeRationControl，缩写为TRC)。

按TRC控制原理,有三种方式：1、脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定,通过改变脉冲宽度来改变占空比的方式。

2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断,再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件.闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件.问：问一下电源损坏的经过，是否对电源进行违规操作.量：没通电前，用万用表量一下高压电容两端的电压先.如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心.用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

开关电源电路原理（附原理图）来源：作者：时间：2010-06-21 10:40 Tag：点击：次高频开关电源电路原理高频开关电源由以下几个部分组成：一、主电路从交流电网输入、直流输出的全过程，包括：1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施。

三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。

四、辅助电源提供所有单一电路的不同要求电源。

开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL，在整个开关接通期间，电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。

可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来，在开关断开时，向负载释放。

图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。

电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管。

在AB间的电压平均值EAB可用下式表示：EAB=TON/T*E式中TON为开关每次接通的时间，T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF 之和）。

由式可知，改变开关接通时间和工作周期的比例，AB间电压的平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。

开关电源工作原理如何理解及其电路图详细解析开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。

其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。

开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关模式电源(Switch Mode Power Supply，简称SMPS)，又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。

其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。

开关电源的输入多半是交流电源(例如市电)或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关电源不同于线性电源，开关电源利用的切换晶体管多半是在全开模式(饱和区)及全闭模式(截止区)之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，因此比较节省能源，产生废热较少。

理想上，开关电源本身是不会消耗电能的。

电压稳压是透过调整晶体管导通及断路的时间来达到。

相反的，线性电源在产生输出电压的过程中，晶体管工作在放大区，本身也会消耗电能。

开关电源的高转换效率是其一大优点，而且因为开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源也会比线性电源的尺寸要小，重量也会比较轻。

若电源的高效率、体积及重量是考虑重点时，开关电源比线性电源要好。

不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚加以处理，可能会产生噪声及电磁干扰影响其他设备，而且若开关电源没有特别设计，其电源功率因数可能不高。

主要用途开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。

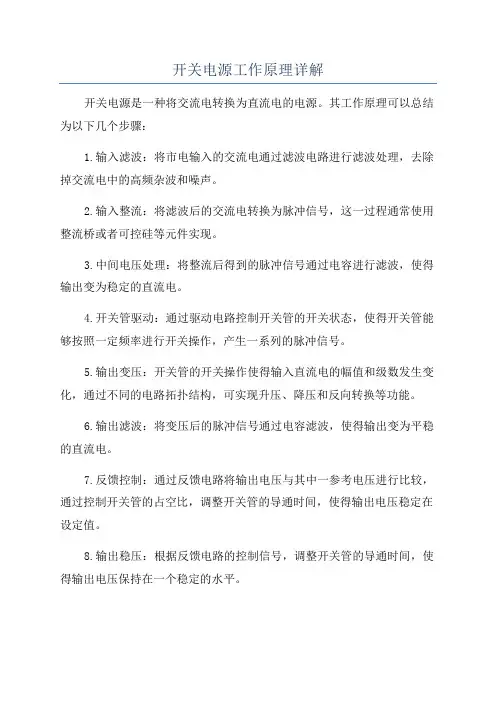

开关电源工作原理详解
开关电源是一种将交流电转换为直流电的电源。

其工作原理可以总结为以下几个步骤：
1.输入滤波：将市电输入的交流电通过滤波电路进行滤波处理，去除掉交流电中的高频杂波和噪声。

2.输入整流：将滤波后的交流电转换为脉冲信号，这一过程通常使用整流桥或者可控硅等元件实现。

3.中间电压处理：将整流后得到的脉冲信号通过电容进行滤波，使得输出变为稳定的直流电。

4.开关管驱动：通过驱动电路控制开关管的开关状态，使得开关管能够按照一定频率进行开关操作，产生一系列的脉冲信号。

5.输出变压：开关管的开关操作使得输入直流电的幅值和级数发生变化，通过不同的电路拓扑结构，可实现升压、降压和反向转换等功能。

6.输出滤波：将变压后的脉冲信号通过电容滤波，使得输出变为平稳的直流电。

7.反馈控制：通过反馈电路将输出电压与其中一参考电压进行比较，通过控制开关管的占空比，调整开关管的导通时间，使得输出电压稳定在设定值。

8.输出稳压：根据反馈电路的控制信号，调整开关管的导通时间，使得输出电压保持在一个稳定的水平。

需要注意的是，开关电源的不同拓扑结构会对其工作原理有所不同。

常见的开关电源拓扑结构有单相桥式、半桥、全桥、降压型、升压型等。

不同的拓扑结构有不同的优缺点及适用场景。

总之，开关电源是一种能够高效转换交流电为直流电的电源，其工作原理涉及输入滤波、输入整流、中间电压处理、开关管驱动、输出变压、输出滤波、反馈控制和输出稳压等多个环节。

开关电源各功能电路详解一、开关电源的电路组成。

开关电源的主要电路是由输入电磁干扰滤波器（EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路.1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时,其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电,由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件)，这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大.2、 DC 输入滤波电路原理：① 输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感.② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

图解开关电源工作原理PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源(Switching Mode Power Supplies，简称SMPS)，它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源(linear)和开关电源(switching)。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电;然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压(配图1和2中的“3”);下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电(配图1和2中的“4”);此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了(配图1和2中的“5”)配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz(有些国家是50Hz)频率的AC 市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。

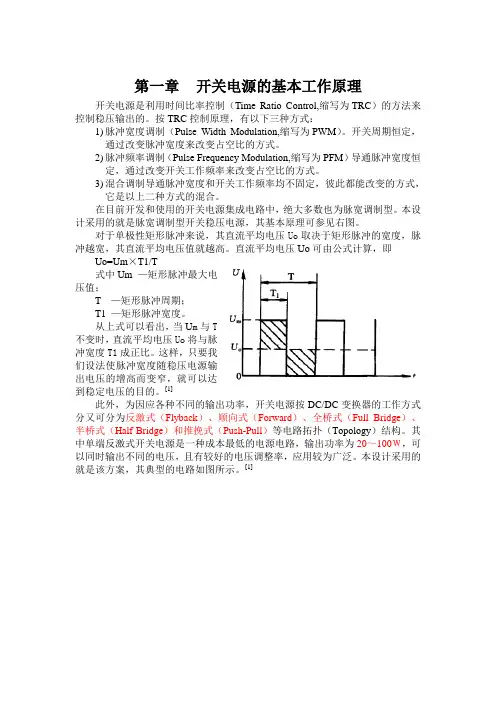

第一章开关电源的基本工作原理开关电源是利用时间比率控制（Time Ratio Control,缩写为TRC）的方法来控制稳压输出的。

按TRC控制原理，有以下三种方式：1)脉冲宽度调制（Pulse Width Modulation,缩写为PWM）。

开关周期恒定，通过改变脉冲宽度来改变占空比的方式。

2)脉冲频率调制（Pulse Frequency Modulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3)混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。

本设计采用的就是脉宽调制型开关稳压电源，其基本原理可参见右图。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。

直流平均电压Uo可由公式计算，即Uo=Um×T1/T式中Um —矩形脉冲最大电压值；T —矩形脉冲周期；T1 —矩形脉冲宽度。

从上式可以看出，当U m与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。

这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

[1]此外，为因应各种不同的输出功率，开关电源按DC/DC变换器的工作方式分又可分为反激式（Flyback）、顺向式（Forward）、全桥式（Full Bridge）、半桥式（Half Bridge）和推挽式（Push-Pull）等电路拓扑（Topology）结构。

其中单端反激式开关电源是一种成本最低的电源电路，输出功率为20～100Ｗ，可以同时输出不同的电压，且有较好的电压调整率，应用较为广泛。

本设计采用的就是该方案，其典型的电路如图所示。

[1]图1-1 反激式开关电源典型电路结构藉由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容，即可得到稳定DC电压的输出。
