UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）此区域Inches 英制单位Millimeters 公制设定此区域轴选项3-轴4-轴或5轴这里只讲解3轴通用设定此区域为机床类型设定Generic 通用的Library 浏览自带机床User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

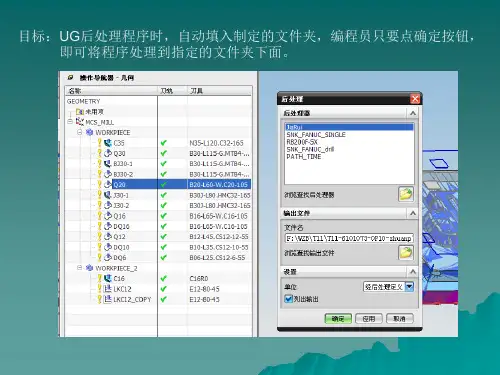

UG/POST后处理综述UG/POST后处理综述一、后处理简述无论是哪种CAM软件，其主要用途都是生成在机床上加工零件的刀具轨迹（简称刀轨）。
一般来说，不能直接传输CAM软件内部产生的刀轨到机床上进行加工，因为各种类型的机床在物理结构和控制系统方面可能不同，由此而对NC程序中指令和格式的要求也可能不同。
因此，刀轨数据必须经过处理以适应每种机床及其控制系统的特定要求。
这种处理，在大多数CAM软件中叫做“后处理”。
后处理的结果是使刀轨数据变成机床能够识别的刀轨数据，即NC代码。
可见，后处理必须具备两个要素：刀轨——CAM内部产生的刀轨；后处理器——是一个包含机床及其控制系统信息的处理程序。
UG系统提供了一般性的后处理器程序——UG/Post，它使用UG内部刀轨数据作为输入，经后处理后输出机床能够识别的NC代码。
UG/Post有很强的用户化能力，它能适应从非常简单到任意复杂的机床及其控制系统的后处理。
二、UG/Post组成结构提到UG/Post后处理器，不得不简单的介绍一下MOM(Manufacturing Output Manager)，即加工输出管理器。
MOM是UG提供的一种事件驱动工具，UG/CAM模块的输出均由它来管理，其作用是从存储在UG/CAM内的数据中提取数据来生成输出。
UG/Post就是这种工具的一个具体运用。
MOM是UG/post后处理器的核心，UG/post使用MOM来启动解释程序，向解释程序提供功能和数据，并加载事件处理器(Event Handler)和定义文件(Definition File)。
除MOM外，UG/post主要由事件生成器、事件处理器、定义文件和输出文件等四个元素组成。
一旦启动UG/POST后处理器来处理UG内部刀轨，其工作过程大至如下：事件生成器从头至尾扫描整个UG刀具轨迹数据，提取出每一个事件及其相关参数信息，并把它们传递给MOM去处理；然后，MOM传送每一事件及其相关参数给用户预先开发好的事件处理器，并由事件处理器根据本身的内容来决定对每一事件如何进行处理；接着事件处理器返回数据给MOM作为其输出，MOM读取定义文件的内容来决定输出数据如何进行格式化；最后，MOM把格式化好的输出数据写入指定的输出文件中。
