建筑机电工程抗震设计规范GB509812014条文解读及设计案例分享

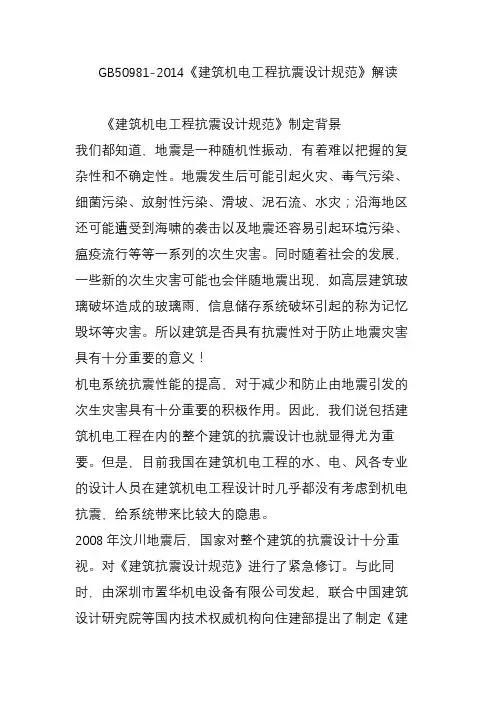

GB50981-2014《建筑机电工程抗震设计规范》解读《建筑机电工程抗震设计规范》制定背景我们都知道，地震是一种随机性振动，有着难以把握的复杂性和不确定性。

地震发生后可能引起火灾、毒气污染、细菌污染、放射性污染、滑坡、泥石流、水灾；沿海地区还可能遭受到海啸的袭击以及地震还容易引起环境污染、瘟疫流行等等一系列的次生灾害。

同时随着社会的发展，一些新的次生灾害可能也会伴随地震出现，如高层建筑玻璃破坏造成的玻璃雨，信息储存系统破坏引起的称为记忆毁坏等灾害。

所以建筑是否具有抗震性对于防止地震灾害具有十分重要的意义！机电系统抗震性能的提高，对于减少和防止由地震引发的次生灾害具有十分重要的积极作用。

因此，我们说包括建筑机电工程在内的整个建筑的抗震设计也就显得尤为重要。

但是，目前我国在建筑机电工程的水、电、风各专业的设计人员在建筑机电工程设计时几乎都没有考虑到机电抗震，给系统带来比较大的隐患。

2008年汶川地震后，国家对整个建筑的抗震设计十分重视。

对《建筑抗震设计规范》进行了紧急修订。

与此同时，由深圳市置华机电设备有限公司发起，联合中国建筑设计研究院等国内技术权威机构向住建部提出了制定《建筑机电工程抗震设计规范》的申请，住建部有关部门对此高度重视，很快得到批复。

2009年10月，根据建设部建标函[2009]88号“关于印发《2009年度工程建设标准规范制订、修订计划（第一批）》的通知”要求，成立了国家规范《建筑机电工程抗震设计规范》（以下简称《规范》）的编制小组并展开编写工作。

本规范由中国建筑设计研究院主编，深圳置华机电设备有限公司等单位参编。

规范主要起草人员：赵锂、刘振印、朱跃云、宋孝春张青、李学好、张良平、张杰、孙成群、杨炯、张大明。

国外一些发达国家对建筑机电工程抗震设计及加固已有几十年的历史。

那么，我们国家的机电抗震规范到底应该参照什么标准、该如何编写，是编制组的首要任务。

调查发现，美国等发达国家虽然在机电抗震方面技术比较领先，但相关规范及标准并不能完全适合我国国情。

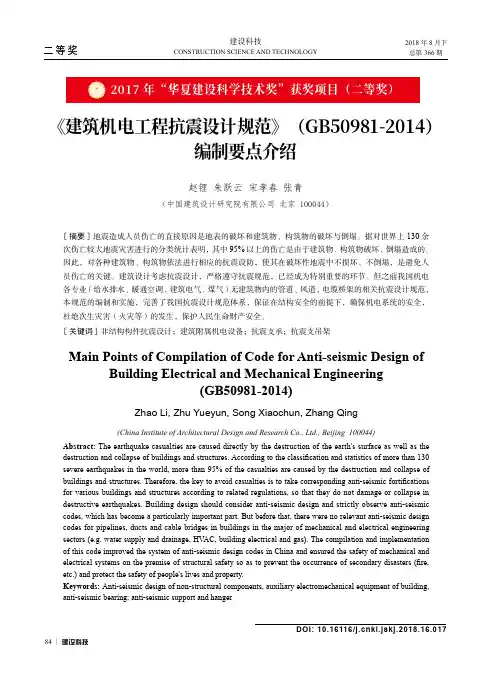

84∣建设科技CONSTRUCTION SCIENCE AND TECHNOLOGY建设科技二等奖2018年8月下总第366期DOI: 10.16116/ki.jskj.2018.16.017《建筑机电工程抗震设计规范》（GB50981-2014）编制要点介绍赵锂 朱跃云 宋孝春 张青（中国建筑设计研究院有限公司 北京 100044）[摘要]地震造成人员伤亡的直接原因是地表的破坏和建筑物、构筑物的破坏与倒塌。

据对世界上130余次伤亡较大地震灾害进行的分类统计表明，其中95%以上的伤亡是由于建筑物、构筑物破坏、倒塌造成的。

因此，对各种建筑物、构筑物依法进行相应的抗震设防，使其在破坏性地震中不损坏、不倒塌，是避免人员伤亡的关键。

建筑设计考虑抗震设计，严格遵守抗震规范，已经成为特别重要的环节。

但之前我国机电各专业（给水排水、暖通空调、建筑电气、煤气）无建筑物内的管道、风道、电缆桥架的相关抗震设计规范，本规范的编制和实施，完善了我国抗震设计规范体系，保证在结构安全的前提下，确保机电系统的安全，杜绝次生灾害（火灾等）的发生，保护人民生命财产安全。

[关键词] 非结构构件抗震设计；建筑附属机电设备；抗震支承；抗震支吊架Main Points of Compilation of Code for Anti-seismic Design ofBuilding Electrical and Mechanical Engineering(GB50981-2014)Zhao Li, Zhu Yueyun, Song Xiaochun, Zhang Qing(China Institute of Architectural Design and Research Co., Ltd., Beijing 100044)Abstract: The earthquake casualties are caused directly by the destruction of the earth's surface as well as the destruction and collapse of buildings and structures. According to the classification and statistics of more than 130 severe earthquakes in the world, more than 95% of the casualties are caused by the destruction and collapse of buildings and structures. Therefore, the key to avoid casualties is to take corresponding anti-seismic fortifications for various buildings and structures according to related regulations, so that they do not damage or collapse in destructive earthquakes. Building design should consider anti-seismic design and strictly observe anti-seismic codes, which has become a particularly important part. But before that, there were no relevant anti-seismic design codes for pipelines, ducts and cable bridges in buildings in the major of mechanical and electrical engineering sectors (e.g. water supply and drainage, HV AC, building electrical and gas). The compilation and implementation of this code improved the system of anti-seismic design codes in China and ensured the safety of mechanical and electrical systems on the premise of structural safety so as to prevent the occurrence of secondary disasters (fire, etc.) and protect the safety of people's lives and property.Keywords: Anti-seismic design of non-structural components, auxiliary electromechanical equipment of building, anti-seismic bearing; anti-seismic support and hanger2017年“华夏建设科学技术奖”获奖项目（二等奖）建设科技∣85赵锂等：《建筑机电工程抗震设计规范》（GB50981-2014）编制要点介绍二等奖2018 No.161 编制背景地震是一种随机性振动，它有着难以把握的复杂性和不确定性。

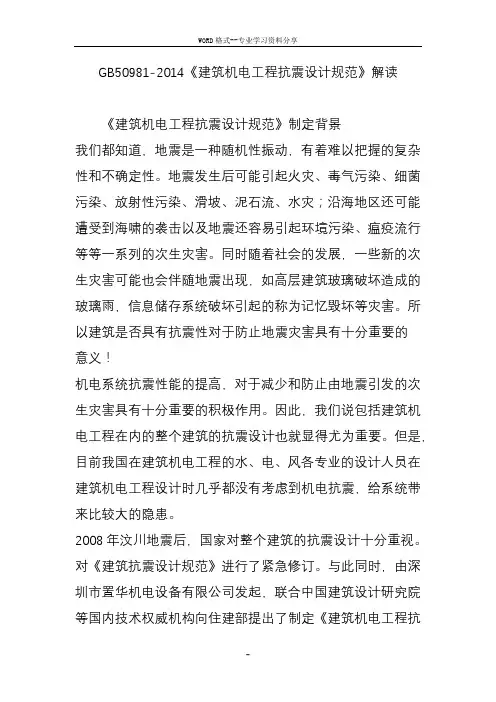

GB50981-2014《建筑机电工程抗震设计规范》解读《建筑机电工程抗震设计规范》制定背景我们都知道，地震是一种随机性振动，有着难以把握的复杂性和不确定性。

地震发生后可能引起火灾、毒气污染、细菌污染、放射性污染、滑坡、泥石流、水灾；沿海地区还可能遭受到海啸的袭击以及地震还容易引起环境污染、瘟疫流行等等一系列的次生灾害。

同时随着社会的发展，一些新的次生灾害可能也会伴随地震出现，如高层建筑玻璃破坏造成的玻璃雨，信息储存系统破坏引起的称为记忆毁坏等灾害。

所以建筑是否具有抗震性对于防止地震灾害具有十分重要的意义！机电系统抗震性能的提高，对于减少和防止由地震引发的次生灾害具有十分重要的积极作用。

因此，我们说包括建筑机电工程在内的整个建筑的抗震设计也就显得尤为重要。

但是，目前我国在建筑机电工程的水、电、风各专业的设计人员在建筑机电工程设计时几乎都没有考虑到机电抗震，给系统带来比较大的隐患。

2008年汶川地震后，国家对整个建筑的抗震设计十分重视。

对《建筑抗震设计规范》进行了紧急修订。

与此同时，由深圳市置华机电设备有限公司发起，联合中国建筑设计研究院等国内技术权威机构向住建部提出了制定《建筑机电工程抗震设计规范》的申请，住建部有关部门对此高度重视，很快得到批复。

2009年10月，根据建设部建标函[2009]88号“关于印发《2009年度工程建设标准规范制订、修订计划（第一批）》的通知”要求，成立了国家规范《建筑机电工程抗震设计规范》（以下简称《规范》）的编制小组并展开编写工作。

本规范由中国建筑设计研究院主编，深圳置华机电设备有限公司等单位参编。

规范主要起草人员：赵锂、刘振印、朱跃云、宋孝春张青、李学好、张良平、张杰、孙成群、杨炯、张大明。

国外一些发达国家对建筑机电工程抗震设计及加固已有几十年的历史。

那么，我们国家的机电抗震规范到底应该参照什么标准、该如何编写，是编制组的首要任务。

调查发现，美国等发达国家虽然在机电抗震方面技术比较领先，但相关规范及标准并不能完全适合我国国情。

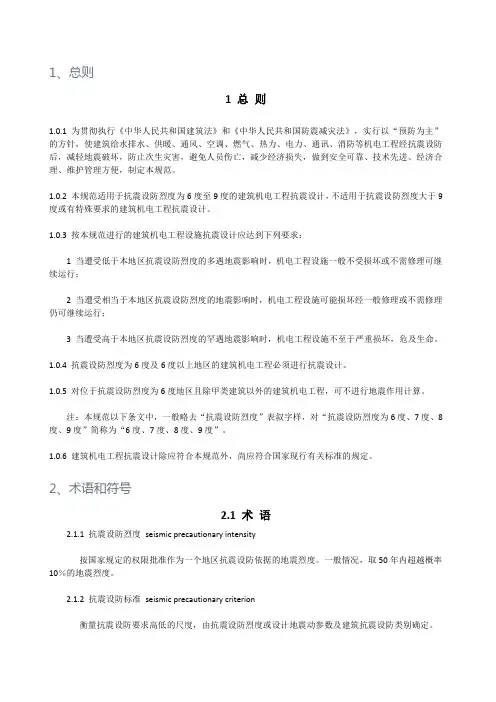

1、总则1总则1.0.1为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程经抗震设防后，减轻地震破坏，防止次生灾害，避免人员伤亡，减少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规范。

1.0.2本规范适用于抗震设防烈度为6度至9度的建筑机电工程抗震设计，不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程抗震设计。

1.0.3按本规范进行的建筑机电工程设施抗震设计应达到下列要求：1当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。

1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

1.0.5对位于抗震设防烈度为6度地区且除甲类建筑以外的建筑机电工程，可不进行地震作用计算。

注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。

1.0.6建筑机电工程抗震设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2、术语和符号2.1术语2.1.1抗震设防烈度seismic precautionary intensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。

一般情况，取50年内超越概率10％的地震烈度。

2.1.2抗震设防标准seismic precautionary criterion衡量抗震设防要求高低的尺度，由抗震设防烈度或设计地震动参数及建筑抗震设防类别确定。

2.1.3地震作用earthquake action由地震动引起的结构动态作用，包括水平地震作用和竖向地震作用。

解读GB50981总则1.0.1 为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施经抗震设防后，减轻地震破坏，防止次生灾害，避免人员伤亡，减少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规范。

1.0.2 本规范适用于抗震设防烈度为6度至9度的建筑机电工程设施抗震设计，不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程设施的抗震设计。

1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：1 当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2 当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3 当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。

1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程设施必须进行抗震设计。

1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。

注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。

1.0.6 建筑机电工程设施抗震设计除应符合本规范外，尚应符合国家现行有关标准的规定。

解：建筑应根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。

甲类建筑应属于重大建筑工程和地震时可能发生严重次生灾害的建筑，乙类建筑应属于地震时使用功能不能中断或需尽快恢复的建筑，丙类建筑应属于除甲、乙、丁类建筑以外的建筑，丁类建筑应属于抗震次要建筑。

甲类建筑在地震破坏后会产生巨大社会影响或造成巨大经济损失。

严重次生灾害指地震破坏后可能引发水灾、火灾、爆炸、剧毒或强腐蚀性物质大量泄漏和其他严重次生灾害。

GB50981-2014《建筑机电工程抗震设计规范》解读《建筑机电工程抗震设计规范》制定背景我们都知道，地震是一种随机性振动，有着难以把握的复杂性和不确定性。

地震发生后可能引起火灾、毒气污染、细菌污染、放射性污染、滑坡、泥石流、水灾；沿海地区还可能遭受到海啸的袭击以及地震还容易引起环境污染、瘟疫流行等等一系列的次生灾害。

同时随着社会的发展，一些新的次生灾害可能也会伴随地震出现，如高层建筑玻璃破坏造成的玻璃雨，信息储存系统破坏引起的称为记忆毁坏等灾害。

所以建筑是否具有抗震性对于防止地震灾害具有十分重要的意义！机电系统抗震性能的提高，对于减少和防止由地震引发的次生灾害具有十分重要的积极作用。

因此，我们说包括建筑机电工程在内的整个建筑的抗震设计也就显得尤为重要。

但是，目前我国在建筑机电工程的水、电、风各专业的设计人员在建筑机电工程设计时几乎都没有考虑到机电抗震，给系统带来比较大的隐患。

2008年汶川地震后，国家对整个建筑的抗震设计十分重视。

对《建筑抗震设计规范》进行了紧急修订。

与此同时，由深圳市置华机电设备有限公司发起，联合中国建筑设计研究院等国内技术权威机构向住建部提出了制定《建筑机电工程抗震设计规范》的申请，住建部有关部门对此高度重视，很快得到批复。

2009年10月，根据建设部建标函[2009]88号“关于印发《2009年度工程建设标准规范制订、修订计划（第一批）》的通知”要求，成立了国家规范《建筑机电工程抗震设计规范》（以下简称《规范》）的编制小组并展开编写工作。

本规范由中国建筑设计研究院主编，深圳置华机电设备有限公司等单位参编。

规范主要起草人员：赵锂、刘振印、朱跃云、宋孝春张青、李学好、张良平、张杰、孙成群、杨炯、张大明。

国外一些发达国家对建筑机电工程抗震设计及加固已有几十年的历史。

那么，我们国家的机电抗震规范到底应该参照什么标准、该如何编写，是编制组的首要任务。

调查发现，美国等发达国家虽然在机电抗震方面技术比较领先，但相关规范及标准并不能完全适合我国国情。

《建筑机电工程抗震设计规范(GB-50981-2014)》部分条文解读1 总则1.0.1 建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程需抗震设防注：该条文定义了建筑物中所有的机电专业管线均需进行抗震设计。

1.0.2 适用于抗震设防烈度6度至9度注：该条文定义了规范的使用范围。

1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：注：本条文对机电抗震设防的目标进行了定义。

1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

——强条必须执行。

注：该条文哪些区域的建筑机电需要抗震设计。

1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。

注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗震设防类别。

共四种甲类、乙类、丙类、丁类。

3 设计基本要求3.1.6 对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。

注：在条文说明P411 悬吊管道中重力大于1.8KN的设备；2 DN65以上的生活给水、消防管道系统；3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

这些内容对项目中抗震支架设计范围进行了明确。

3.1.7 抗震支架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。

注1：条文说明P41-43对连接方法进行了示意。

注2：对于混凝土连接方式采用锚栓连接大家没有异议，我们需要推行有抗震认证的锚栓。

注3：和钢结构连接采用焊接或螺栓连接，从连接安全上这些连接方式是最好的。

但在施工过程中会存在一些问题，钢结构主体结构构件在安装完成后设计师一般不允许进行焊接施工的。

采用螺栓连接的问题是钢结构钻孔使用磁力钻对安装面的要求很多情况下不能满足。

《建筑机电工程抗震设计规范(GB-50981-2014)》部分条文解读1 总则1.0.1 建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程需抗震设防注：该条文定义了建筑物中所有的机电专业管线均需进行抗震设计。

1.0.2 适用于抗震设防烈度6度至9度注：该条文定义了规范的使用范围。

1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：注：本条文对机电抗震设防的目标进行了定义。

1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

——强条必须执行。

注：该条文哪些区域的建筑机电需要抗震设计。

1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。

注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗震设防类别。

共四种甲类、乙类、丙类、丁类。

3 设计基本要求3.1.6 对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。

注：在条文说明P411 悬吊管道中重力大于1.8KN的设备；2 DN65以上的生活给水、消防管道系统；3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

这些内容对项目中抗震支架设计范围进行了明确。

3.1.7 抗震支架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。

注1：条文说明P41-43对连接方法进行了示意。

注2：对于混凝土连接方式采用锚栓连接大家没有异议，我们需要推行有抗震认证的锚栓。

注3：和钢结构连接采用焊接或螺栓连接，从连接安全上这些连接方式是最好的。

但在施工过程中会存在一些问题，钢结构主体结构构件在安装完成后设计师一般不允许进行焊接施工的。

采用螺栓连接的问题是钢结构钻孔使用磁力钻对安装面的要求很多情况下不能满足。
