增韧耐磨尼龙弹带材料的研制

1.聚酰胺特性聚酰胺(PA)具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。

但是，也由于聚酰胺品种繁多，在应用领域方面有些产品具有相似性，有些又有相当大的差别，需要仔细区分。

聚酰胺(Polyamide)俗称尼龙，是分子主链上含有重复酰胺基团-[-NHCO-]-的热塑性树脂总称。

尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。

新品种有尼龙6I、尼龙9T、特殊尼龙MXD6(阻隔性树脂)等；改性品种包括：增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。

1.1.性能指标尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为。

尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。

尼龙与玻璃纤维亲合性十分良好，因而容易增强。

但是尼龙染色性差，不易着色。

尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。

其中尼龙66的硬度、刚性最高，但韧性最差。

尼龙的燃烧性为UL94V2级，氧指数为24-28。

尼龙的分解温度﹥299℃，在449℃-499℃会发生自燃。

尼龙的熔体流动性好，故制品壁厚可小到1mm。

1.2.性能特点与用途1.2.1.PA6物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。

最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%-50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。

如何选择PA6的增韧剂？尼龙6具有干态和低温冲击性能差的缺陷，为了改善这一缺陷，需对尼龙进行增韧改性，增韧尼龙6中应用最多的是接枝改性的弹性体增韧。

S.Wu认为，作为分散相，橡胶粒子之间需要达到一定的间距才能有效增韧尼龙，通过量化橡胶粒子的粒径及间距,明确了尼龙增韧弹性体的选择依据。

另外，弹性体的交联程度、粘度及所接枝官能团的多少对增韧效果也有影响。

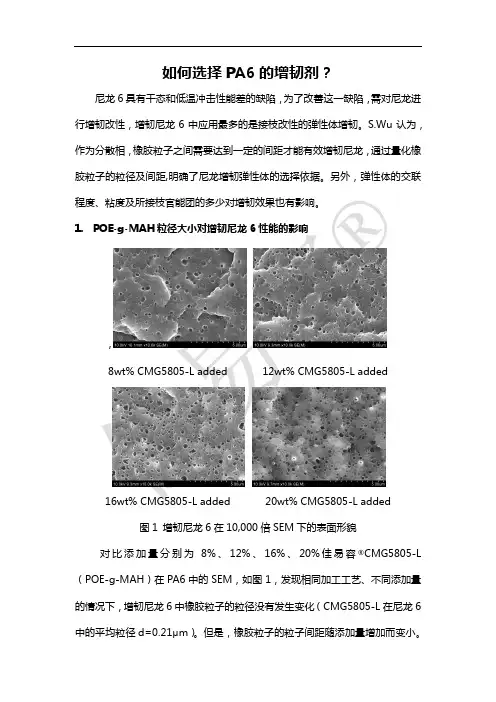

1.POE-g-MAH粒径大小对增韧尼龙6性能的影响,8wt% CMG5805-L added 12wt% CMG5805-L added16wt% CMG5805-L added 20wt% CMG5805-L added图1 增韧尼龙6在10,000倍SEM下的表面形貌对比添加量分别为8%、12%、16%、20%佳易容®CMG5805-L （POE-g-MAH）在PA6中的SEM，如图1，发现相同加工工艺、不同添加量的情况下，增韧尼龙6中橡胶粒子的粒径没有发生变化（CMG5805-L在尼龙6中的平均粒径d=0.21μm）。

但是，橡胶粒子的粒子间距随添加量增加而变小。

2. POE-g-MAH 粒子间距对增韧尼龙6性能的影响S ．Wu 给出了橡胶粒子间距（ID ）与橡胶粒子粒径之间的关系：π（1）其中Vr 为分散相粒子在体系中的体积分数：ρ（2）6距（如图3.之间的接触面也就越大，橡胶粒子的粒径也就越小，如图4。

但是，MAH接枝率更高，PA6冲击强度反而有所降低，这是因为对于PA6这类分子链柔性较好的树脂，较大的橡胶相粒径即可使其粒子间距达到临界值，橡胶相粒径小了反而不利于银纹的终止和剪切带的产生。

故而增韧尼龙6时应该选择合适接枝率的增韧剂。

图5PA6最有利较低粘度中等粘度较高粘度 0%5% 10% 15% 20% 0.000.040.080.120.160.200.240.280.320.360.400.440.48。

《SEBS-g-MAH的制备及其在TPE包胶尼龙中的粘接性能研究》一、引言随着塑料工业的快速发展，热塑性弹性体（TPE）因其优异的物理性能和加工性能，广泛应用于各种工业领域。

尼龙作为一种常见的工程塑料，具有较高的机械强度和优异的耐磨性能。

然而，由于尼龙表面的非极性特点，导致其与极性或非极性TPE材料之间的粘接性差，成为影响其应用的关键问题。

为此，制备一种能够提高TPE与尼龙之间粘接性能的改性剂至关重要。

本篇论文将针对SEBS-g-MAH的制备及其在TPE包胶尼龙中的粘接性能进行研究。

二、SEBS-g-MAH的制备1. 材料与设备实验材料：SEBS（苯乙烯-乙烯-丁烯-苯乙烯）共聚物、MAH（马来酸酐）等。

实验设备：搅拌器、反应釜、干燥箱等。

2. 制备方法首先，将SEBS共聚物进行干燥处理，以去除其内部的水分和杂质。

然后，在搅拌器中加入SEBS和适量的MAH，加热至一定温度后进行反应。

在反应过程中，MAH的羧基与SEBS中的烃链发生接枝反应，从而制备得到SEBS-g-MAH改性剂。

三、SEBS-g-MAH在TPE包胶尼龙中的粘接性能研究1. 实验方法将制备好的SEBS-g-MAH与TPE进行共混，然后将其用于包覆尼龙制品。

通过一系列实验，研究SEBS-g-MAH的加入对TPE包胶尼龙粘接性能的影响。

2. 结果与讨论（1）粘接强度的提升：通过拉伸实验、剥离实验等手段，发现加入SEBS-g-MAH后，TPE包胶尼龙的粘接强度得到显著提高。

这主要是由于SEBS-g-MAH中的MAH成分与尼龙表面的极性基团发生反应，从而提高了TPE与尼龙之间的界面相互作用力。

（2）耐热性能的改善：通过对TPE包胶尼龙进行热稳定性测试，发现加入SEBS-g-MAH后，其耐热性能得到改善。

这归因于SEBS-g-MAH的加入降低了TPE的结晶度，提高了其热稳定性。

（3）其他性能的变化：除了粘接强度和耐热性能外，我们还研究了SEBS-g-MAH对TPE包胶尼龙的硬度、韧性等其他性能的影响。
