HC型钢丝绳电动葫芦参数介绍

设计计算说明书(一)拟订传动方案，选择电动机与计算运动和动力参数 1．拟订传动方案采用图1-l 所示传动方案，为了减小齿轮减速器结构尺寸和重量，应用斜齿圆柱齿轮传动。

2．选择电动机 计算起升机构静功率0100060η⨯''=vQ P而总起重量Q 〞=Q+Q ’×50000=51000N起升机构总效率η0=η7η5η1××故此电动机静功率05100087.876010000.864P kW ⨯==⨯⨯按式P jC Ke Po ≥，并取系数K e ＝0.90，故相应于JC ％＝25％的电动机P jC =K e P 0×7.87=7.08 kW按[1]表4-3选ZD 141-4型锥形转子电动机，功率P jc ＝7.5 kW ，转速n jc ＝1400 r ／min 。

3．选择钢丝绳按[1]式(4-1)计算钢丝绳的静拉力07510002602020.98Q Q N m η''===⨯ 按[1]式(4-3)，钢丝绳的破断拉力[]05.5260201684000.85s n Q Q N ϕ⨯≥==按[1]的标准[2]选用6×37钢丝绳，其直径d ＝15.5mm ，2，公称抗拉强度σ＝2000MPa ，破断拉力Q s ＝178500N 。

4．计算卷简直径按[1]式(4-4)，卷筒计算直径D 0＝ed ＝20×15.5＝310 mm按标准取D 0＝300mm 。

按[1]式(4-6)，卷筒转速50100010008216.98/min 3.14300vm n r D π⨯⨯===⨯5．确定减速器总传动比与分配各级传动比总传动比35140082.4516.98n i n '==≈ 这里n 3为电动机转速，r ／min 。

分配各级传动比第一级传动比82 5.12516B AB A z i z === 第二级传动比62 3.87516C CD D z i z === 第三级传动比66 4.12516E EF F z i z === 这里Z A 、Z B 、Z C 、Z D 、Z E 和Z F 分别代表齿轮A 、B 、C 、D 、E 和F 的齿数。

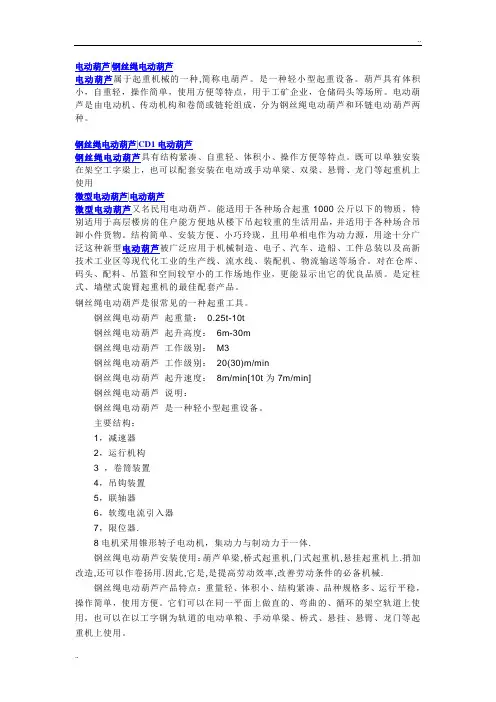

电动葫芦|钢丝绳电动葫芦电动葫芦属于起重机械的一种,简称电葫芦。

是一种轻小型起重设备。

葫芦具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。

电动葫芦是由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。

钢丝绳电动葫芦|CD1电动葫芦钢丝绳电动葫芦具有结构紧凑、自重轻、体积小、操作方便等特点。

既可以单独安装在架空工字梁上，也可以配套安装在电动或手动单梁、双梁、悬臂、龙门等起重机上使用微型电动葫芦|电动葫芦微型电动葫芦又名民用电动葫芦。

能适用于各种场合起重1000公斤以下的物质，特别适用于高层楼房的住户能方便地从楼下吊起较重的生活用品，并适用于各种场合吊卸小件货物。

结构简单、安装方便、小巧玲珑，且用单相电作为动力源，用途十分广泛这种新型电动葫芦被广泛应用于机械制造、电子、汽车、造船、工件总装以及高新技术工业区等现代化工业的生产线、流水线、装配机、物流输送等场合。

对在仓库、码头、配料、吊篮和空间较窄小的工作场地作业，更能显示出它的优良品质。

是定柱式、墙壁式旋臂起重机的最佳配套产品。

钢丝绳电动葫芦是很常见的一种起重工具。

钢丝绳电动葫芦起重量：0.25t-10t钢丝绳电动葫芦起升高度：6m-30m钢丝绳电动葫芦工作级别：M3钢丝绳电动葫芦工作级别：20(30)m/min钢丝绳电动葫芦起升速度：8m/min[10t为7m/min]钢丝绳电动葫芦说明：钢丝绳电动葫芦是一种轻小型起重设备。

主要结构：1，减速器2，运行机构3 ，卷筒装置4，吊钩装置5，联轴器6，软缆电流引入器7，限位器.8电机采用锥形转子电动机，集动力与制动力于一体.钢丝绳电动葫芦安装使用：葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.捎加改造,还可以作卷扬用.因此,它是,是提高劳动效率,改善劳动条件的必备机械.钢丝绳电动葫芦产品特点：重量轻、体积小、结构紧凑、品种规格多、运行平稳，操作简单，使用方便。

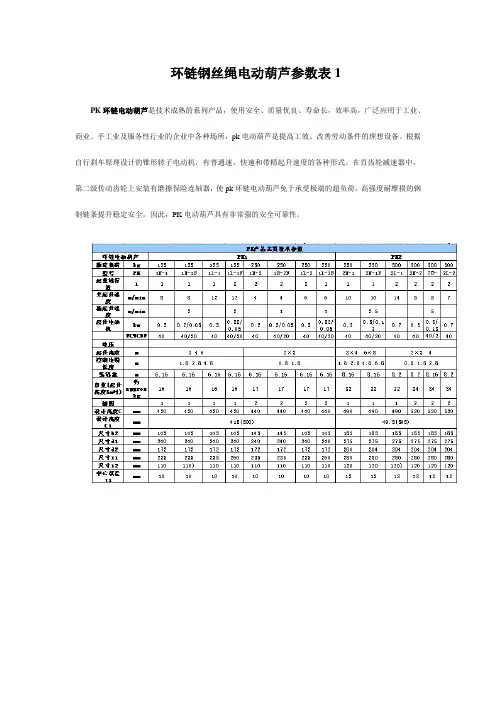

环链钢丝绳电动葫芦参数表1PK环链电动葫芦是技术成熟的系列产品，使用安全、质量优良、寿命长，效率高，广泛应用于工业、商业、手工业及服务性行业的企业中各种场所，pk电动葫芦是提高工效、改善劳动条件的理想设备。

根据自行刹车原理设计的锥形转子电动机，有普通速、快速和带精起升速度的各种形式。

在直齿轮减速器中，第二级传动齿轮上安装有磨擦保险连轴器，使pk环链电动葫芦免于承受极端的超负荷，高强度耐摩损的钢制链条提升稳定安全。

因此，PK电动葫芦具有非常强的安全可靠性。

MDI型钢丝绳电动葫芦有两种起升速度，《快速，慢速》电动葫芦8米或0.8米每分，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，电动葫芦可以在水平方向做直的往复运动和弯曲的循环运动，即可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。

对要求有精细调整工作的场合，可用0.8米/分的速度，让你的工作达到事半功倍的效果。

型号CD1MD1钢丝绳电动葫芦起重量（吨）0.5 1 2 3 5 10 起升高度（米）6-12 6-30 6-30 6-30 6-30 6-30 起升速度（米/分）CD1（8）MD1（8/0.8）CD1（7）运行速度（米/分）20钢丝绳规格（GB359-64）6x37+1工字梁轨道型号（GB706-65）16-28b 16-28b 20a-32c 20a-32c 25a-63c 25a-63c 环型轨道最小半径（米） 1.5 1.5-3.5 2-4 2-4 2-4 3-7.2起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 额定功率（千瓦）0.8 1.5 3 4.5 7.5 13额定转速（转/分）1380 1380 1380 1380 1400 1400额定电流（安） 2.2 4 7 10 16.5 28（注：文档可能无法思考全面，请浏览后下载，供参考。

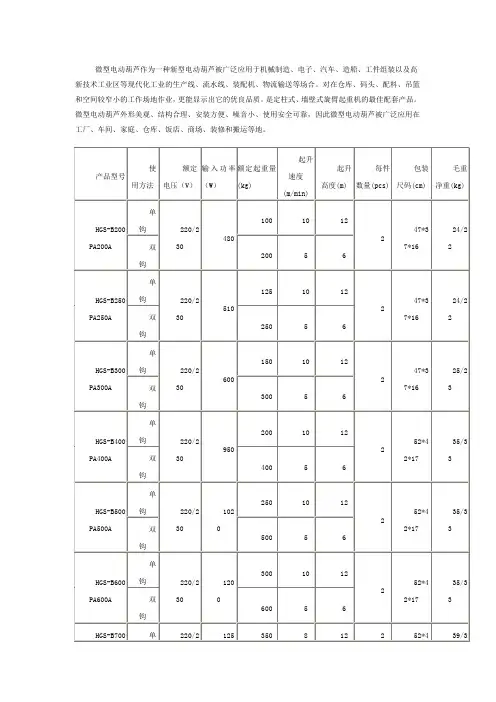

微型电动葫芦作为一种新型电动葫芦被广泛应用于机械制造、电子、汽车、造船、工件组装以及高新技术工业区等现代化工业的生产线、流水线、装配机、物流输送等场合。

对在仓库、码头、配料、吊篮和空间较窄小的工作场地作业，更能显示出它的优良品质。

是定柱式、墙壁式旋臂起重机的最佳配套产品。

微型电动葫芦外形美观、结构合理、安装方便、噪音小、使用安全可靠，因此微型电动葫芦被广泛应用在工厂、车间、家庭、仓库、饭店、商场、装修和搬运等地。
