混凝土结构及构件实体检测-ppt课件
- 格式：ppt
- 大小：9.12 MB
- 文档页数：272
下载文档原格式
合集下载

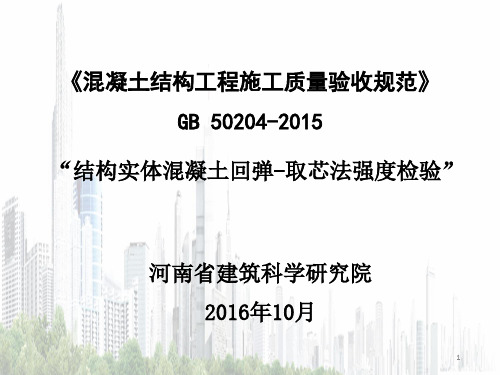

结构实体混凝土回弹-取芯法强度检验ppt课件
3
10.1 结构实体检验
10.1.2 结构实体混凝土强度应按不同强度等级分别检验, 检验方法宜采用同条件养护试件方法；当未取得同条件养护 试件强度或同条件养护试件强度不符合要求时，可采用回弹 －取芯法进行检验。 10.1.5 结构实体检验中,当混凝土强度或钢筋保护层厚度 检验结果不满足要求时，应委托具有资质的检测机构按国家 现行有关标准的规定进行检测。
2
10.1 结构实体检验
➢ 检验批验收阶段采用标准养护试件，且每一个检验批均 需进行，有落实材料质量的意义；而结构实体混凝土强度检 验是混凝土结构子分部工程验收前以结构实体为对象针对每 个混凝土强度等级进行的，其具有综合检验材料、施工质量、 环境等“复验”性质，是在实施检验批验收的基础上又增加 了一道检验程序。
4
5
1 同一混凝土强度等级的柱、梁、墙、板,抽取构件最小数量 应符合表D.0.l的规定,并应均匀分布； 2 不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。
表D.0.1 回弹构件抽取最小数量
构件总数量
最小抽样数量
20以下
全数
20～150
20
151～280
26
281～500
40
501～1200
D.0.6 芯样试件应按现行国家标准《普通混凝土力学性能试 验方法标准》GB/T5OO81中圆柱体试件的规定进行抗压强度试 验。
11
D.0.7 对同一强度等级的构件,当符合下列规定 时,结构实体混凝土强度可判为合格: 1、3个芯样抗压强度算术平均值不小于设计要求 的混凝土强度等级值的88%； 2、3个芯样抗压强度的最小值不小于设计要求的 混凝土强度等级值的80% 。
64
1201～3200
10.1 结构实体检验
10.1.2 结构实体混凝土强度应按不同强度等级分别检验, 检验方法宜采用同条件养护试件方法；当未取得同条件养护 试件强度或同条件养护试件强度不符合要求时，可采用回弹 －取芯法进行检验。 10.1.5 结构实体检验中,当混凝土强度或钢筋保护层厚度 检验结果不满足要求时，应委托具有资质的检测机构按国家 现行有关标准的规定进行检测。
2
10.1 结构实体检验
➢ 检验批验收阶段采用标准养护试件，且每一个检验批均 需进行，有落实材料质量的意义；而结构实体混凝土强度检 验是混凝土结构子分部工程验收前以结构实体为对象针对每 个混凝土强度等级进行的，其具有综合检验材料、施工质量、 环境等“复验”性质，是在实施检验批验收的基础上又增加 了一道检验程序。
4
5
1 同一混凝土强度等级的柱、梁、墙、板,抽取构件最小数量 应符合表D.0.l的规定,并应均匀分布； 2 不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。
表D.0.1 回弹构件抽取最小数量
构件总数量
最小抽样数量
20以下
全数
20～150
20
151～280
26
281～500
40
501～1200
D.0.6 芯样试件应按现行国家标准《普通混凝土力学性能试 验方法标准》GB/T5OO81中圆柱体试件的规定进行抗压强度试 验。
11
D.0.7 对同一强度等级的构件,当符合下列规定 时,结构实体混凝土强度可判为合格: 1、3个芯样抗压强度算术平均值不小于设计要求 的混凝土强度等级值的88%； 2、3个芯样抗压强度的最小值不小于设计要求的 混凝土强度等级值的80% 。
64
1201～3200
混凝土结构工程质量检验培训资料(共49张PPT)
钢筋工程质量检验要点
3、受力钢筋接头形式、位置和绑扎搭接长度（第2.1.3.3条） （1）“同一截面”概念 （2）“同一截面”接头数量的限制 （3）钢筋绑扎搭接最小长度 4、钢筋绑扎与装设（第2.1.3.6～第2.1.3.9条） （1）钢筋外观（平直、无锈蚀） （2）钢筋骨架的稳定性 （3）绑扎铁丝头的长度和朝向
（5）施工缝处理
A、留置位置 B、施工缝留置形式 C、施工缝处理 A、养护方法 B、养护时间 C、养护制度及记录
（6）混凝土养护
混凝土工程质量检验
（7）混凝土强度、抗冻、抗渗和抗氯离子渗透性能指 标（第2.1.4.4条、第2.1.4.5条、第2.1.4.6条和第2.1.4.7条）
混凝土的强度、抗冻和抗渗等指标直接影响混凝土结构安 全和耐久性，应满足设计要求并应符合相应条文的规定。 判断混凝土的强度、抗冻和抗渗等指标是否符合设计要求 的主要依椐为现场抽样的试验报告及按照相应规定统计评定的 结果。 现场取样的组批原则应符合附录C的有关规定。
二、模板工程质量检验要点
1、模板及支撑的质量检验 （第2.1.2.1条）
模板及支撑的强度、刚度和稳定性直接影响混凝土结构及构 件的质量，且涉及施工安全。故将之列为强制性条文。
（1）模板及支撑应进行设计或验算。 （2）大型承重模板施工工艺及主要施工图应经监理工程师确认。 （3）结构复杂模板应制定详细的施工技术方案；重复使用的模 板系统，可不重新进行设计，但要有必要的验算复核。 （4）模板应满足工程结构体形、构造和混凝土分层分段的施工 要求，并与钢筋和混凝土浇筑工艺相适应，便于钢筋绑扎、安装和 混凝土的浇筑与养护。 （5）混凝土浇筑前，应对照模板设计图对模板及支撑进行检查。
氯离子含量超过一数定值将会较严重影响混凝土的耐久性， 应根据混凝土的类型和所处环境对拌合物中的氯离子含量进行 限制。 A、原材料氯离子含量控制 B、氯离子总含量的计算和检测
混凝土试件制作与送检流程ppt课件
同条件试块、拆模与标养
• 1）标准养护试块：标养试块是在标养室养护的， 规范规定试块在（20℃±2），湿度为95%以上 的养护室，须养护28d后进行送检。
• 2）同条件试块：是指在混凝土浇注现场取样制 作的试件，并依据现场结构实体的养护条件进 行养护（即放在构件附近养护），这种条件的 试块强度数值更能反应结构实体的混凝土强度， 累积养护温度一般是每开始 养护时起至每天室 外平均温度累计至600度天后开始试压，但是施 工温度特殊时，还应保证养护时间不少于14d， 不能高于60d。
THANK YOU
SUCCESS
2019/6/19
常见检 测 项 目 指 引
序 号
材料
取样批量
取样方法
1
砼
抗压 砼抗
折
每100盘且不超过100m3的 同配比的砼，其取样不 得少于一次；每工作班 拌制的同配比的砼不足 100盘时，其取样不得少 于一次；对现浇砼结构 ，其试件的留置尚应符 合以下要求：（1）每一 现浇楼层同配比砼，其 取样不得少于一次；（2 ）同一单位工程每一验 收项目中同配比砼，其 取样不得少于一次。每 次取样应至少留置一组 标准试件，同条件养护 试件的留置组数，可根 据实际需要确定。(路面 抗折强度试件同上规定)
• 1）标准养护试块：浇筑同强度同配合比的 混凝土每100m³混凝土至少留一组，不足 100m³混凝土也应不少于一组。当筑同强度 同配合比的混凝土浇筑方量超过1000m³时 每200立方米留一组。
• 2）同条件拆模试块：同条件拆模试块留置 组数不得少于3组。
• 3）同条件试块留置组数：每浇筑一次混凝 土每个部位至少留一组试块。主要指基础、 柱、梁、板等主体结构构件。
根。
头以300件同类型预埋件

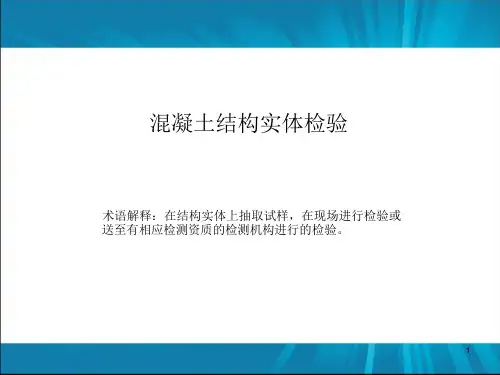

混凝土结构实体检验ppt课件
《混凝土工程施工质量验收规范》 (GB 50204—2002)第10章第1节结构 实体检验、附录D结构实体检验用同条件养护试件强度检验、附录E结构 实体钢筋保护层厚度检验。
2
2 结构实体检验的组织和实施
组织者：监理单位是结构实体检验的组织者，并见证实施过程。 实施者：施工单位是结构实体检验的实施者。施工单位应制定结构 实体检验专项方案，并经监理单位审核批准后实施。 检测单位： 承担结构实体检验的实验室或检测单位应具有相应的资 质，以保证检测结果的科学、准确、公正。
8
SUCCESS
THANK YOU
2023/10/14
抽样构件数量： 对于梁类、板类构件，抽样数量为各抽取梁类或 板类构件总数的2％且不少于5个构件进行检验；当有悬挑构件时， 抽取的构件中悬挑梁类、悬挑板类构件所占比例均不宜小于50％。
(针对整个工程的所有梁板，但梁板分别计算构件总数和抽样数 量)
13
检测方法：
D.0.1 同一混凝土强度等级的柱、梁、墙、板，抽取构件最小数量应 符合表D.0.1 的规定。
D.0.2 每个所选构件应选取不少于5个测区进行回弹检测和回弹 值计算。
D.0.3 对同一强度等级的混凝土，应将每个构件5个测区中的最小测区 平均回弹值进行排序，并在所有构件中最小的3个测区各钻取1个芯样。
6
强度代表值确定： 每组3个试件的强度代表值的确定方法与标养 强度完全相同。
一般情况下，取3个试块抗压强度的算数平均值作为该组的 强度代表值；
当一组试件中强度最大值或最小值与中间值之差超过中间 值的15%时，取中间值作为该组的强度代表值；
当一组试件中强度最大值和最小值与中间值之差均超过中 间值的15%时，该组试件的强度不作为评定的依据。
2
2 结构实体检验的组织和实施
组织者：监理单位是结构实体检验的组织者，并见证实施过程。 实施者：施工单位是结构实体检验的实施者。施工单位应制定结构 实体检验专项方案，并经监理单位审核批准后实施。 检测单位： 承担结构实体检验的实验室或检测单位应具有相应的资 质，以保证检测结果的科学、准确、公正。
8
SUCCESS
THANK YOU
2023/10/14
抽样构件数量： 对于梁类、板类构件，抽样数量为各抽取梁类或 板类构件总数的2％且不少于5个构件进行检验；当有悬挑构件时， 抽取的构件中悬挑梁类、悬挑板类构件所占比例均不宜小于50％。
(针对整个工程的所有梁板，但梁板分别计算构件总数和抽样数 量)
13
检测方法：
D.0.1 同一混凝土强度等级的柱、梁、墙、板，抽取构件最小数量应 符合表D.0.1 的规定。
D.0.2 每个所选构件应选取不少于5个测区进行回弹检测和回弹 值计算。
D.0.3 对同一强度等级的混凝土，应将每个构件5个测区中的最小测区 平均回弹值进行排序，并在所有构件中最小的3个测区各钻取1个芯样。
6
强度代表值确定： 每组3个试件的强度代表值的确定方法与标养 强度完全相同。
一般情况下，取3个试块抗压强度的算数平均值作为该组的 强度代表值；
当一组试件中强度最大值或最小值与中间值之差超过中间 值的15%时，取中间值作为该组的强度代表值；
当一组试件中强度最大值和最小值与中间值之差均超过中 间值的15%时，该组试件的强度不作为评定的依据。

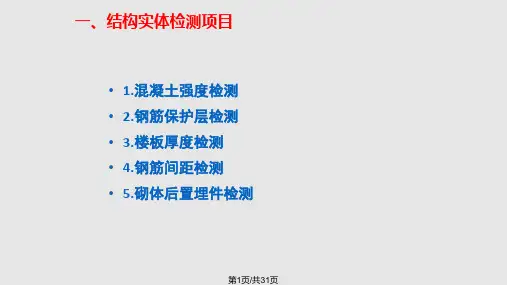

结构实体检测PPT课件
第28页/共31页
三.结果判定
3.5 砌体后置埋件检验
依据GB50203-2011规程，9.2.3中规定后置埋件植 筋检测的要求，锚固钢筋拉拔试验的轴向抗拉非破坏承 载力检测值应为6.0kN，抽检钢筋在检验值的作用下应基 材无裂缝、钢筋无滑移宏观裂损现象；
持荷2min期间荷载值降低不大于5%。
第29页/共31页
第22页/共31页
四、结果判定
3.2 混凝土钢筋保护层检测
依据GB50204-2002规程，附录E中规定钢筋保护层厚 度检验时，纵向受力钢筋保护层厚度的允许偏差：
对梁类构件为 +10，-7 对板类构件为 +8，-5 对梁类、板类构件纵向受力钢筋的保护层厚度应分 别进行验收。
第23页/共31页四、结果源自定《回弹法检测混凝土抗压强度技术规程》 JGJ/T23-2011
《混凝土中钢筋检测技术规程》
JGJ/T152-2008
《钻芯法检测混凝土强度技术规程》
CECS03-2007
《混凝土结构现场检测技术标准》
GB/T50784-2013
《砌体工程施工质量验收规范》
GB50203-2011
第2页/共31页
三、抽样方法及频率
依据JGJ-T23-2011规程，混凝土强度可按单个构件或按批 量进行检测，并应符合下列规定： 1.单个构件：应符合JGJ/T23-2011规程第4.1.4条的规定。 2.批量检测：对于混凝土生产工艺、强度等级相同，原材料 、配合比、养护条件基本一致且龄期相近的一批同类构件的 检测应采用批量检测。按批量检测时，应随机抽取构件，抽 检数量不宜少于同批构件总数的30%且不宜少于10件。
构件的测区混凝土强度平均值应根据各测区的混凝土 强度换算值计算。当测区数为10个及以上时，还应计算强 度标准差。平均值及标准差应按下列公式计算：
三.结果判定
3.5 砌体后置埋件检验
依据GB50203-2011规程，9.2.3中规定后置埋件植 筋检测的要求，锚固钢筋拉拔试验的轴向抗拉非破坏承 载力检测值应为6.0kN，抽检钢筋在检验值的作用下应基 材无裂缝、钢筋无滑移宏观裂损现象；
持荷2min期间荷载值降低不大于5%。
第29页/共31页
第22页/共31页
四、结果判定
3.2 混凝土钢筋保护层检测
依据GB50204-2002规程，附录E中规定钢筋保护层厚 度检验时，纵向受力钢筋保护层厚度的允许偏差：
对梁类构件为 +10，-7 对板类构件为 +8，-5 对梁类、板类构件纵向受力钢筋的保护层厚度应分 别进行验收。
第23页/共31页四、结果源自定《回弹法检测混凝土抗压强度技术规程》 JGJ/T23-2011
《混凝土中钢筋检测技术规程》
JGJ/T152-2008
《钻芯法检测混凝土强度技术规程》
CECS03-2007
《混凝土结构现场检测技术标准》
GB/T50784-2013
《砌体工程施工质量验收规范》
GB50203-2011
第2页/共31页
三、抽样方法及频率
依据JGJ-T23-2011规程，混凝土强度可按单个构件或按批 量进行检测，并应符合下列规定： 1.单个构件：应符合JGJ/T23-2011规程第4.1.4条的规定。 2.批量检测：对于混凝土生产工艺、强度等级相同，原材料 、配合比、养护条件基本一致且龄期相近的一批同类构件的 检测应采用批量检测。按批量检测时，应随机抽取构件，抽 检数量不宜少于同批构件总数的30%且不宜少于10件。
构件的测区混凝土强度平均值应根据各测区的混凝土 强度换算值计算。当测区数为10个及以上时，还应计算强 度标准差。平均值及标准差应按下列公式计算：

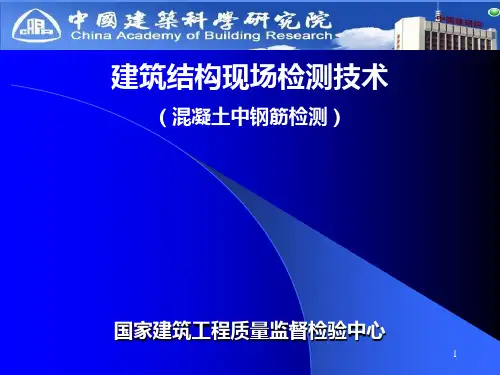

GBT 50784-2013《混凝土结构现场检测技术标准》宣贯课件四
36
剔凿原位法检测混凝土中钢筋直径
①确定待检测的钢筋位置,凿开混凝土保护层，露出钢筋； ②用游标卡尺测量钢筋直径,精确至0.1mm； ③同一部位重复测量3次,将3次测量结果的平均值作为该 测点钢筋直径检测值； ④带肋钢筋的公差要求；内径、肋高。
37
取样称量法检测钢筋直径
① 确定待检测的钢筋位置,沿钢筋走向凿开混凝土保护 层，钢筋露出长度不小于350mm；截除长度不小于 300mm的钢筋试件；
8
钢筋探测仪（磁感仪）检测原理
基本原理 电流通过线圈时会产生磁场； 变化磁场中的线圈会产生感应电动势。
9
钢筋探测仪（磁感仪）组成
分离式
探头
在探头的内部装有两组线圈， 一组为磁场线圈，另外一组为 感应线圈。磁场线圈在所要检 查的混凝土中产生高脉冲的一 次电磁场，如混凝土中有金属 物体，则该物体将感应产生二 次电磁场(位于前述的第一次电 磁场之内)，使感应线圈产生电 压变化。
6
检测方法分类 直接法 间接法
检测方法分类
7
检测方法分类
检测项目
电磁 雷达 电阻 电位 极化 硬度 直接
感应法 法
法
法 电阻法 法
法
钢筋数量和
间距
钢筋直径
钢筋力学性能
保护层厚度
钢筋锈蚀状况
钢筋应力状态
31
剔凿原位检测混凝土保护层厚度
剔凿原位法检测混凝土中钢筋直径
①确定待检测的钢筋位置,凿开混凝土保护层，露出钢筋； ②用游标卡尺测量钢筋直径,精确至0.1mm； ③同一部位重复测量3次,将3次测量结果的平均值作为该 测点钢筋直径检测值； ④带肋钢筋的公差要求；内径、肋高。
37
取样称量法检测钢筋直径
① 确定待检测的钢筋位置,沿钢筋走向凿开混凝土保护 层，钢筋露出长度不小于350mm；截除长度不小于 300mm的钢筋试件；
8
钢筋探测仪（磁感仪）检测原理
基本原理 电流通过线圈时会产生磁场； 变化磁场中的线圈会产生感应电动势。
9
钢筋探测仪（磁感仪）组成
分离式
探头
在探头的内部装有两组线圈， 一组为磁场线圈，另外一组为 感应线圈。磁场线圈在所要检 查的混凝土中产生高脉冲的一 次电磁场，如混凝土中有金属 物体，则该物体将感应产生二 次电磁场(位于前述的第一次电 磁场之内)，使感应线圈产生电 压变化。
6
检测方法分类 直接法 间接法
检测方法分类
7
检测方法分类
检测项目
电磁 雷达 电阻 电位 极化 硬度 直接
感应法 法
法
法 电阻法 法
法
钢筋数量和
间距
钢筋直径
钢筋力学性能
保护层厚度
钢筋锈蚀状况
钢筋应力状态
31
剔凿原位检测混凝土保护层厚度
结构静载试验ppt课件
7
§6-2 结构静载试验的荷载系统
荷载系统基本要求： (1)加载值满足试验精度并且稳定，不受时间、环境或结
构变形的影响； (2)加载能力有一定的储备； (3)能分级加载和卸载； (4)加载设备施加的荷载与实际一致，不应对结构有额外
的约束； (5)尽量采用先进技术，提高试验效率和精度。
8
§6-2 结构静载试验的荷载系统
1 重力荷载系统：
（1）重物直接加载
均布载荷
集中载荷
9
§6-2 结构静载试验的荷载系统
1 重力荷载系统：
（2）杠杆加载法 放大率通常为3-5倍
10
§6-2 结构静载试验的荷载系统
2 液压荷载系统：
11
§6-2 结构静载试验的荷载系统
2 液压荷载系统：
（1）液压加载系统的支撑结构 ①试验台支座支撑 ②反力墙结构
原则: 荷载图式应与计算简图相一致； 如果无法或不便满足，应采用与计算简图等效的荷载图式。
等效荷载： 加在试件上、使试件产生的内力图形与计算简图相近、控制截面 的内力值相等的荷载
21
§6-4 一般结构的静载试验方法
1 试验加载方法
等效荷载：
22
§6-4 一般结构的静载试验方法
1 试验加载方法
（2）加载程序： 加载级距、加载卸载、循环次数、级间间歇时间等的有序安排。
23
§6-4 一般结构的静载试验方法
1 试验加载方法
（2）加载程序： ①预载 目的： 使试件接触良好、进入正常工作状态，荷载荷变形关系趋于稳定 检验全部试验装置的可靠性 检测量测的仪表工作是否正常 检查现场组织工作和人员情况，起演习作用 要求 加载分三级进行，每级取标准值的20%。级间停歇10分钟 卸载分级进行
§6-2 结构静载试验的荷载系统
荷载系统基本要求： (1)加载值满足试验精度并且稳定，不受时间、环境或结
构变形的影响； (2)加载能力有一定的储备； (3)能分级加载和卸载； (4)加载设备施加的荷载与实际一致，不应对结构有额外
的约束； (5)尽量采用先进技术，提高试验效率和精度。
8
§6-2 结构静载试验的荷载系统
1 重力荷载系统：
（1）重物直接加载
均布载荷
集中载荷
9
§6-2 结构静载试验的荷载系统
1 重力荷载系统：
（2）杠杆加载法 放大率通常为3-5倍
10
§6-2 结构静载试验的荷载系统
2 液压荷载系统：
11
§6-2 结构静载试验的荷载系统
2 液压荷载系统：
（1）液压加载系统的支撑结构 ①试验台支座支撑 ②反力墙结构
原则: 荷载图式应与计算简图相一致； 如果无法或不便满足，应采用与计算简图等效的荷载图式。
等效荷载： 加在试件上、使试件产生的内力图形与计算简图相近、控制截面 的内力值相等的荷载
21
§6-4 一般结构的静载试验方法
1 试验加载方法
等效荷载：
22
§6-4 一般结构的静载试验方法
1 试验加载方法
（2）加载程序： 加载级距、加载卸载、循环次数、级间间歇时间等的有序安排。
23
§6-4 一般结构的静载试验方法
1 试验加载方法
（2）加载程序： ①预载 目的： 使试件接触良好、进入正常工作状态，荷载荷变形关系趋于稳定 检验全部试验装置的可靠性 检测量测的仪表工作是否正常 检查现场组织工作和人员情况，起演习作用 要求 加载分三级进行，每级取标准值的20%。级间停歇10分钟 卸载分级进行
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定 率定试验应应分四个方向进行，且每个方向弹击前， 弹击杆应旋转90°。每个方向的回弹平均值应为 80±2。 回弹仪率定试验所用的钢砧应每2年送授权计量 检定机构检定或校准。
.
22
仪器设备及检测环境 ——回弹仪
保
养
回弹仪具有下列情况之一时，应进行常规保养： 弹击超过2000次； 在钢砧上的率定值不合格； 对检测值有怀疑时。
江苏省建设工程质量检测员上岗培训
混凝土结构及构件实体检测
江苏省建筑工程质量检测中心有限公司
2012年12月04日
主要内容
一、混凝土强度现场检测：
回弹法、超声回弹综合法、钻芯法
二、混凝土缺陷现场检测：超声法 三、混凝土构件中的钢筋检测：
钢筋间距、保护层厚度、钢筋直径检测
四、后置埋件
.
2
一、混凝土强度检测
混凝土强度现场检测方法
回弹法：非破损法
中华人民共和国行业标准JGJ/T 23-2011 《回弹法检测混凝
土抗压强度技术规程》
超声回弹综合法：综合法
中国工程建设标准化委员会标准 CECS02:2005《超声回弹综合
法检测混凝土强度技术规程》
钻芯法 ：半破损法
《钻芯法检测混凝土强度技术规程》CECS03：2007
表面硬度法、非破损法。
.
8
检测依据
中华人民共和国行业标准:JGJ/T 23-2011 《回弹法检测混凝土抗压强度技术规程》
Technical specification for inspection of concrete compressive strength by rebound method
.
11
仪器设备及检测环境 ——回弹仪
回弹仪除应符合现行国家标准《回弹仪》GB/T
技 9138应符合下列标准状态的要求：
术
水平弹击时，弹击锤脱钩的瞬间，回弹仪的 标准能量应为：小型（0.735J）、中型
要
（2.207J）和大型（29.40J）；普通混凝土：
求
中型回弹仪。
注：水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准
超声法：非破损法
后拔出法
.
4
（一）、混凝土强度检测——回弹法
内容
1. 回弹法的特点
2. 检测原理
3. 检测依据
4. 适用范围
5. 仪器设备及检测环境
6. 强度检测取样部位和取样要求
7. 检测操作步骤
8. 数据处理与结果判. 定
6
回弹法的特点
回弹法是目前国内应用最为广泛的结构混凝土 抗压强度检测方法；
.
9
适用范围
适用于普通混凝土抗压强度的检测。
注：普通混凝土是指主要由水泥、砂、石、外加剂、掺合料 和水配制的密度为2000~2800kg/m3的混凝土。
不适用于表层与内部质量有明显差异或内部 存在缺陷的混凝土结构或构件的检测。
（由于回弹法是通过回弹仪检测混凝土表面硬度从而推算出混 凝土强度的方法。 当混凝土表面遭受了火灾、冻伤、受化学物质侵蚀或内部 有缺陷时，就不能直接采用回弹法检测。）
.
10
仪器设备及检测环境 ——回弹仪
回弹仪器可以是数字式的，也可为指针直读
技
式的。
术 回弹仪必须具有制造厂的产品合格证及检定
要
单位的检定合格证，并应在回弹仪的明显位
求
置上具有下列标志：名称、型号、制造厂名
（或商标）、出厂编号、出厂日期和中国计
量器具制造许可证标志CMC及许可证证号等。
（回弹仪是计量仪器。）
直读示值相差大于1；（取消：累计弹击次数超过
6000次）
（4）经保养后钢砧率定值不合格；
（5）遭受严重撞击或其他损害。——回弹仪
回弹仪的率定试验应符合下列规定。
（为了保证在使用过程中及时发现和纠正回弹仪的非标准状态）
率定试验应在干燥、室温为5～35℃的条件下进行。
检 钢砧表面应干燥、清洁，并应稳固地平放在刚度大 的物体上。 回弹值应取向下弹击三次的稳定回弹结果的平均值。
回弹仪的保养应按下列步骤进行：
先将弹击锤脱钩，取出机芯，然后卸下弹击杆，取出 里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；
机芯各零部件应进行清洗，重点清洗中心导杆、弹击 锤和弹击杆的内孔和冲击面。清洗后应在中心导杆上 薄薄涂抹钟表油，其他零部件均不得抹油；
.
18
SilverSchmidt 集成式混凝土回弹仪
1.测量与冲击方向是相互独立的，所以无需方向修正。 2.提供大范围的抗压强度转换曲线，其中包括低至10 MPa 的低强度混凝土以及高达70MPa的高强度混凝土。
.
19
标准动能29.4J 率定：63±2 天津建筑公司
重 型 回 弹 仪 检 测
.
优点1：对结构没有损伤； 优点2：仪器轻巧，使用方便； 优点3：测试速度快； 优点4：测试费用相对较低； 优点5：可以基本反映结构混凝土抗压强度规律；
.
7
检测原理
回弹法是利用混凝土表面硬度与强度之间的相关关 系来推定混凝土强度的一种方法，即fcu=f ( R, l )。 其基本原理是：用一弹簧驱动的重锤，通过弹击杆 （传力杆），弹击混凝土表面，并测出重锤被反弹 回来的距离，即回弹值（反弹距离与弹簧初始长度 之比）作为与强度相关的指标，同时考虑混凝土表 面碳化后硬度变化的影响，来推定混凝土强度的一 种方法。
能量E，即弹击拉簧恢复原始状态所作的功：
E=(1/2)KL2= (1/2)*784.532*0.0752=2.207J
K——弹击拉簧的刚度；
L——弹击拉簧工作时拉. 伸长度。
12
弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于 自由状态，此时弹击锤起跳点应相应于指针指 示刻度尺上“0”处；
在洛氏硬度HRC为60±2的钢砧上，回弹仪的 率定值应为80±2。（作用：检验回弹仪的标准能量是
否为2.207J；回弹仪的测试性能是否稳定；机芯的滑动部位 有污垢等。）
回弹仪使用时的环境温度应为-4～40℃。
数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指 针直读示值相差不应超过1。
.
13
.
14
天津建筑仪器厂
.
15
欧美大地仪器公司
.
16
数显普通回弹仪
瑞士数显
.
17
直读+数显回弹仪
20
仪器设备及检测环境 ——回弹仪
回弹仪具有下列情况之一时应送检定单位检定 ：
（1）新回弹仪启用前；
检
目前国内外回弹仪生产不能保证每台新回弹仪均为标准状态， 特别是一些国外进口仪器不按我国有关标准生产及检定，因 此新回弹仪在使用前必须检定。
定
（2）超过检定有效期限（有效期为半年）； （3）数字式回弹仪数字显示的回弹值与指针
.
22
仪器设备及检测环境 ——回弹仪
保
养
回弹仪具有下列情况之一时，应进行常规保养： 弹击超过2000次； 在钢砧上的率定值不合格； 对检测值有怀疑时。
江苏省建设工程质量检测员上岗培训
混凝土结构及构件实体检测
江苏省建筑工程质量检测中心有限公司
2012年12月04日
主要内容
一、混凝土强度现场检测：
回弹法、超声回弹综合法、钻芯法
二、混凝土缺陷现场检测：超声法 三、混凝土构件中的钢筋检测：
钢筋间距、保护层厚度、钢筋直径检测
四、后置埋件
.
2
一、混凝土强度检测
混凝土强度现场检测方法
回弹法：非破损法
中华人民共和国行业标准JGJ/T 23-2011 《回弹法检测混凝
土抗压强度技术规程》
超声回弹综合法：综合法
中国工程建设标准化委员会标准 CECS02:2005《超声回弹综合
法检测混凝土强度技术规程》
钻芯法 ：半破损法
《钻芯法检测混凝土强度技术规程》CECS03：2007
表面硬度法、非破损法。
.
8
检测依据
中华人民共和国行业标准:JGJ/T 23-2011 《回弹法检测混凝土抗压强度技术规程》
Technical specification for inspection of concrete compressive strength by rebound method
.
11
仪器设备及检测环境 ——回弹仪
回弹仪除应符合现行国家标准《回弹仪》GB/T
技 9138应符合下列标准状态的要求：
术
水平弹击时，弹击锤脱钩的瞬间，回弹仪的 标准能量应为：小型（0.735J）、中型
要
（2.207J）和大型（29.40J）；普通混凝土：
求
中型回弹仪。
注：水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准
超声法：非破损法
后拔出法
.
4
（一）、混凝土强度检测——回弹法
内容
1. 回弹法的特点
2. 检测原理
3. 检测依据
4. 适用范围
5. 仪器设备及检测环境
6. 强度检测取样部位和取样要求
7. 检测操作步骤
8. 数据处理与结果判. 定
6
回弹法的特点
回弹法是目前国内应用最为广泛的结构混凝土 抗压强度检测方法；
.
9
适用范围
适用于普通混凝土抗压强度的检测。
注：普通混凝土是指主要由水泥、砂、石、外加剂、掺合料 和水配制的密度为2000~2800kg/m3的混凝土。
不适用于表层与内部质量有明显差异或内部 存在缺陷的混凝土结构或构件的检测。
（由于回弹法是通过回弹仪检测混凝土表面硬度从而推算出混 凝土强度的方法。 当混凝土表面遭受了火灾、冻伤、受化学物质侵蚀或内部 有缺陷时，就不能直接采用回弹法检测。）
.
10
仪器设备及检测环境 ——回弹仪
回弹仪器可以是数字式的，也可为指针直读
技
式的。
术 回弹仪必须具有制造厂的产品合格证及检定
要
单位的检定合格证，并应在回弹仪的明显位
求
置上具有下列标志：名称、型号、制造厂名
（或商标）、出厂编号、出厂日期和中国计
量器具制造许可证标志CMC及许可证证号等。
（回弹仪是计量仪器。）
直读示值相差大于1；（取消：累计弹击次数超过
6000次）
（4）经保养后钢砧率定值不合格；
（5）遭受严重撞击或其他损害。——回弹仪
回弹仪的率定试验应符合下列规定。
（为了保证在使用过程中及时发现和纠正回弹仪的非标准状态）
率定试验应在干燥、室温为5～35℃的条件下进行。
检 钢砧表面应干燥、清洁，并应稳固地平放在刚度大 的物体上。 回弹值应取向下弹击三次的稳定回弹结果的平均值。
回弹仪的保养应按下列步骤进行：
先将弹击锤脱钩，取出机芯，然后卸下弹击杆，取出 里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；
机芯各零部件应进行清洗，重点清洗中心导杆、弹击 锤和弹击杆的内孔和冲击面。清洗后应在中心导杆上 薄薄涂抹钟表油，其他零部件均不得抹油；
.
18
SilverSchmidt 集成式混凝土回弹仪
1.测量与冲击方向是相互独立的，所以无需方向修正。 2.提供大范围的抗压强度转换曲线，其中包括低至10 MPa 的低强度混凝土以及高达70MPa的高强度混凝土。
.
19
标准动能29.4J 率定：63±2 天津建筑公司
重 型 回 弹 仪 检 测
.
优点1：对结构没有损伤； 优点2：仪器轻巧，使用方便； 优点3：测试速度快； 优点4：测试费用相对较低； 优点5：可以基本反映结构混凝土抗压强度规律；
.
7
检测原理
回弹法是利用混凝土表面硬度与强度之间的相关关 系来推定混凝土强度的一种方法，即fcu=f ( R, l )。 其基本原理是：用一弹簧驱动的重锤，通过弹击杆 （传力杆），弹击混凝土表面，并测出重锤被反弹 回来的距离，即回弹值（反弹距离与弹簧初始长度 之比）作为与强度相关的指标，同时考虑混凝土表 面碳化后硬度变化的影响，来推定混凝土强度的一 种方法。
能量E，即弹击拉簧恢复原始状态所作的功：
E=(1/2)KL2= (1/2)*784.532*0.0752=2.207J
K——弹击拉簧的刚度；
L——弹击拉簧工作时拉. 伸长度。
12
弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于 自由状态，此时弹击锤起跳点应相应于指针指 示刻度尺上“0”处；
在洛氏硬度HRC为60±2的钢砧上，回弹仪的 率定值应为80±2。（作用：检验回弹仪的标准能量是
否为2.207J；回弹仪的测试性能是否稳定；机芯的滑动部位 有污垢等。）
回弹仪使用时的环境温度应为-4～40℃。
数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指 针直读示值相差不应超过1。
.
13
.
14
天津建筑仪器厂
.
15
欧美大地仪器公司
.
16
数显普通回弹仪
瑞士数显
.
17
直读+数显回弹仪
20
仪器设备及检测环境 ——回弹仪
回弹仪具有下列情况之一时应送检定单位检定 ：
（1）新回弹仪启用前；
检
目前国内外回弹仪生产不能保证每台新回弹仪均为标准状态， 特别是一些国外进口仪器不按我国有关标准生产及检定，因 此新回弹仪在使用前必须检定。
定
（2）超过检定有效期限（有效期为半年）； （3）数字式回弹仪数字显示的回弹值与指针
