SF6抽真空充气装置说明书

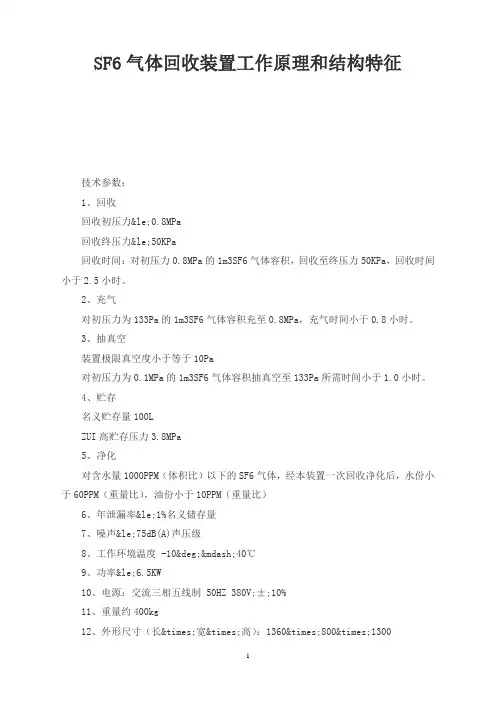

SF6气体回收装置工作原理和结构特征技术参数：1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1m3SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。

2、充气对初压力为133Pa的1m3SF6气体容积充至0.8MPa，充气时间小于0.8小时。

3、抽真空装置极限真空度小于等于10Pa对初压力为0.1MPa的1m3SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存名义贮存量100LZUI高贮存压力3.8MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1%名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°—40℃9、功率≤6.5KW10、电源：交流三相五线制 50HZ 380V;±;10%11、重量约400kg12、外形尺寸（长×宽×高）：1360×800×1300工作原理和结构特征SF6回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。

各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

回收装置的基本工作原理是采用气态回收法。

在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力，直至达到回收终压力。

在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。

在需灌瓶时则将SF6直接灌入钢瓶。

SF6气体检测装置说明书根据中华人民共和国国家标准GB/T8905-2012《六氟化硫电气设备中气体管理和检测导则》和国家电网公司电力安全工作规程（变电部分）一、总则六氟化硫（SF6）是一种应用于高压电力设备极好的气体电解质，它已广泛应用断路器、GIS、变压器、互感器、线性加速器、同轴电缆、波导、X射线设备及电容器中。

SF6绝缘气体不但具有高耐电强度，还有良好的理化特性，它是迄今最理想的绝缘和灭弧介质。

纯净的SF6气体是一种无色、无味、无毒和不燃的惰性气体。

温度在1800C以下时它与电器设备材料的相容性和氮气相似。

纯SF6气体在温度升高到5000C时也不会分解;但与金属材料共存时，则在2000C时就有可能发生微量分解。

电弧高温会使SF6气体分解，此外火花放电和电晕也会使SF6分解，SF6最大的优点是它不含碳因此不会分解出影响绝缘性能的碳粒子，且大部分气态分解物的绝缘性能与SF6相当，所以不会使气体绝缘性能下降，但SF6气体分解物有毒，主要是SF4和SF2，以及少量的S2、F2、S、F等，此类分解产物中往往含有剧毒，即便是微量，也会对人和动物造成危害。

当使用以SF6气体为绝缘和灭狐介质的室内开关在使用过程中发生泄漏时，由于SF6比空气重，易于在低处聚集，它能置换空气中的氧气而引起窒息。

所以使用SF6的区域或参与SF6设备的有关工作，必须按规程(GB/T8905-1996)8.5条执行(在SF6配电装置室低位区应安装能报警的氧量仪或SF6气体泄漏报警仪，在工作人员入口处也要装设显示器，这些仪器应定期试验，保证完好)。

因此，研制GIS开关室SF6气体泄漏环境智能化监控系统应用于工业现场已经变得非常重要。

JLK-2004型SF6气体检测装置正是为了满足电力安全生产的这一需求应而生的，整个系统由一台主机、若干只气体传感器和温湿度(具体数量根据实际使用开关室的开关数量和空间大小而定)组成;气体传感器安装在SF6开关的下方，用以在线实时检测SF6开关下方的氧气浓度和SF6气体浓度;主机具有人体红外探测、语音提示和语音报警等功能;主机通过RS-485总线轮询、显示各气体传感器的氧气浓度数据和SF6气体含量情况，并在危险情况时传相互语音报警信息以及控制风机工作;还可以通过RS-485总线实现与上位计算机的数据传输和信息交换，组成计算机对SF6气体检测装置。

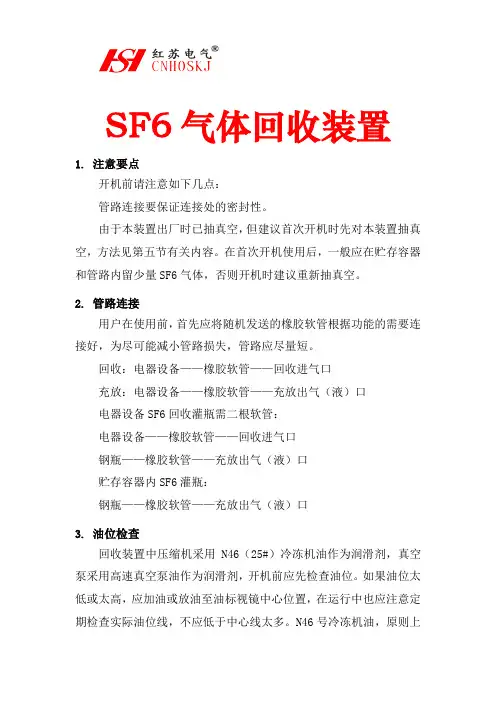

SF6气体回收装置1. 注意要点开机前请注意如下几点：管路连接要保证连接处的密封性。

由于本装置出厂时已抽真空，但建议首次开机时先对本装置抽真空，方法见第五节有关内容。

在首次开机使用后，一般应在贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。

2. 管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽可能减小管路损失，管路应尽量短。

回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口3. 油位检查回收装置中压缩机采用N46（25#）冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。

如果油位太低或太高，应加油或放油至油标视镜中心位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多。

N46号冷冻机油，原则上使用期一年，到期需调换机油。

4. 冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。

开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。

5. 电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 400V ±10%，总功率≤5KW。

装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。

因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。

在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。

电器线路中设有断相与相序保护继电器，可手动调正电源相序。

八、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。

1. 抽真空
2. 气体回收
3. 充气
通过“功能”选择开关来预选功能。（操作面板上的相关电磁阀灯闪光）
按下“自动功能”按钮启动预选功能。（操作面板上的相关电磁阀灯发光）
仅在事先预选好功能后，自动功能才会启动。
相关的部件开始运行，被预选的电磁阀开启。
按下红色“自动功能”按钮停止功能的运行。
如果开关在“0：手动操作”位置，不能启动自动功能，即手动功能与自动
功能不同时进行。
执行“充气”功能时，必须按下“压缩机”按钮手动启停压缩机。
手动操作：
手动操作只用于特殊功能。（如，气体回收至运输允许压力或“装置本体的 抽真空” ） 把转换开关拧到“0：手动操作”。 按下操作面板上的电磁阀发光按钮（LED 闪光）来选择每个电磁阀。 如果预选错了一个电磁阀，通过“复位阀门”按钮复位所有预设的电磁阀。 （LED 会熄灭）。 按下“开启阀门”按钮来启动预设的电磁阀（LED 发光）。 按下“复位阀门”按钮关闭所有开启了的电磁阀（LED 会熄灭）。 如果预设或开始了一个自动功能，手动是无法打开任何一个电磁阀，真空泵 也是无法启动的。 真空泵前的电磁阀仅在其抽气侧无过压时打开（只要该电磁阀没打开，其 LED 就一直闪光）。需要时释放压力。 当蒸发器（只有装置带有液体存储时）达到了它的工作温度，蒸发器前的电 磁阀才开启。（只要该电磁阀没打开，其 LED 就会—直闪光）。 如果需要, 启动“蒸发器”功能。
85 dB(A) 橘黄 RAL2004
380-415V 50HZ,
测试压力
操作环境温度
71.5bar 长度 mm 宽度 mm
-10… +50℃ 高度 mm 净重
1860
950
1850 950kg

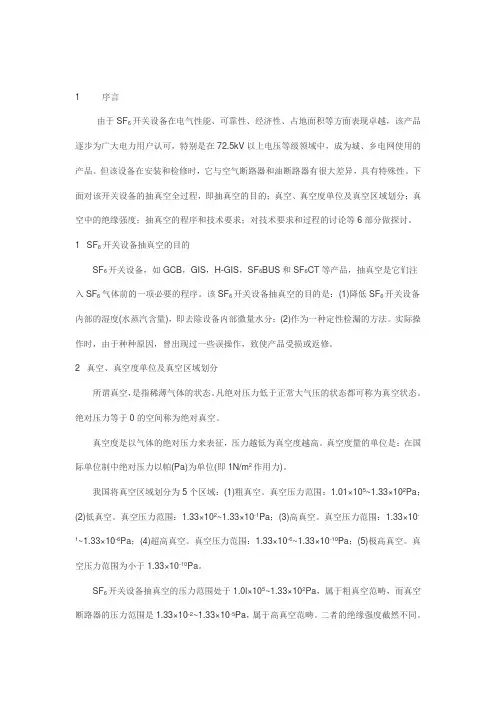

1序言由于SF6开关设备在电气性能、可靠性、经济性、占地面积等方面表现卓越，该产品逐步为广大电力用户认可，特别是在72.5kV以上电压等级领域中，成为城、乡电网使用的产品。

但该设备在安装和检修时，它与空气断路器和油断路器有很大差异，具有特殊性。

下面对该开关设备的抽真空全过程，即抽真空的目的；真空、真空度单位及真空区域划分；真空中的绝缘强度；抽真空的程序和技术要求；对技术要求和过程的讨论等6部分做探讨。

1 SF6开关设备抽真空的目的SF6开关设备，如GCB，GIS，H-GIS，SF6BUS和SF6CT等产品，抽真空是它们注入SF6气体前的一项必要的程序。

该SF6开关设备抽真空的目的是：(1)降低SF6开关设备内部的湿度(水蒸汽含量)，即去除设备内部微量水分；(2)作为一种定性检漏的方法。

实际操作时，由于种种原因，曾出现过一些误操作，致使产品受损或返修。

2 真空、真空度单位及真空区域划分所谓真空，是指稀薄气体的状态。

凡绝对压力低于正常大气压的状态都可称为真空状态。

绝对压力等于0的空间称为绝对真空。

真空度是以气体的绝对压力来表征，压力越低为真空度越高。

真空度量的单位是：在国际单位制中绝对压力以帕(Pa)为单位(即1N/m2作用力)。

我国将真空区域划分为5个区域：(1)粗真空。

真空压力范围：1.01×105~1.33×102Pa；(2)低真空。

真空压力范围：1.33×102~1.33×10-1Pa；(3)高真空。

真空压力范围：1.33×10-1~1.33×10-6Pa；(4)超高真空。

真空压力范围：1.33×10-6~1.33×10-10Pa；(5)极高真空。

真空压力范围为小于1.33×10-10Pa。

SF6开关设备抽真空的压力范围处于1.0l×105~1.33×102Pa，属于粗真空范畴，而真空断路器的压力范围是1.33×10-2~1.33×10-5Pa，属于高真空范畴。

仪器气体抽真空充气装置使用方法仪器气体抽真空充气装置功能众多，可用于瓷柱式仪器断路器、互感器及其它仪器电器的安装、运行、维护时抽真空、真空度测定等。

在使用仪器气体抽真空充气装置前，我们必须掌握该仪器的使用方法。

仪器气体抽真空充气装置使用方法如下：1、仪器采用三相380V电源中线不是必须的但电源线中的接地线必须可靠接地。

电气系统设置有相序保护装置三相电源相序可通过手动开关直接调整电气系统同时具有缺相保护功能可有效避免真空泵的反向运转以及所有主机的缺相运行。

2、仔细检查被抽设备确定被抽设备内压力不大于零表压。

3、接上电源用软管将装置和被抽设备联接在接口填入尼龙密封垫圈并紧固。

4、关闭所有阀门在开机前必须首先关闭所有阀门。

5、打开总电源开关红灯亮。

若红灯不亮说明相序反相可调整相序转换开关。

电源接通后按电气箱上绿色按钮即开真空泵。

观察真空泵油位油位在油标2/3附近，则可投入运行，如油位过低，可停泵加油至油标2/3处。

如过高而有显著喷油可停泵放油至油标2/3处。

6、打开总阀门然后根据不同抽气管路可逐个打开该管路上阀门即对该路抽真空。

7、真空计使用(1)在用真空计观测真空度之前，须确认管路系统及待观测真空度之容器处于负压状态，否则易造成真空计传感器-真空规管的损坏。

(2)打开真空计电源开关，指示灯亮。

注意：真空计传感器需通电充分预热后才能准确指示真空度，一般预热需3-5分钟。

(3)打开真空规管测量阀(注意打开、关闭此阀门时不应用力过大)。

然后可观测系统真空度。

(4)测量结束时，切记关闭真空规管测量阀及真空计电源开关。

8、充气过程即为从气体钢瓶经软管连接至各所需充气单元。

可根据不同单元选择不同球阀开启后直接充气用户需在钢瓶后配置减压器。

注意：抽真空结束后在充气前应先确认真空规管测量阀处于关闭状态。

9、关机(1)关闭所有球阀及真空规管测量阀。

(注意充气或不用时需将该阀门关闭否则易造成真空计传感器-真空规管的损坏)。

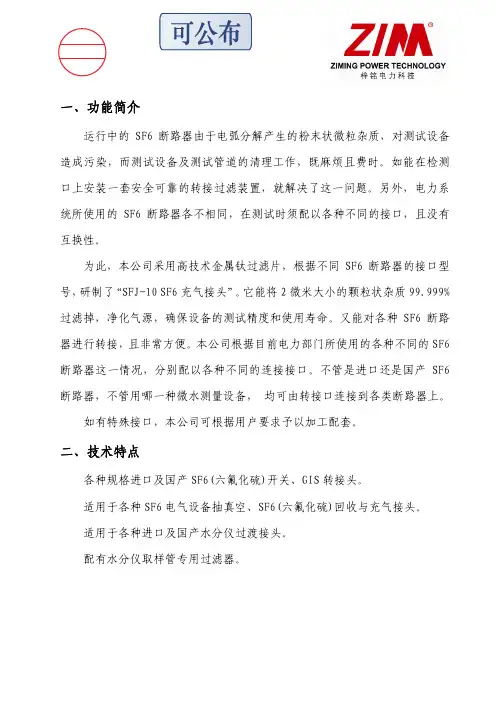

一、功能简介运行中的SF6断路器由于电弧分解产生的粉末状微粒杂质，对测试设备造成污染，而测试设备及测试管道的清理工作，既麻烦且费时。

如能在检测口上安装一套安全可靠的转接过滤装置，就解决了这一问题。

另外，电力系统所使用的SF6断路器各不相同，在测试时须配以各种不同的接口，且没有互换性。

为此，本公司采用高技术金属钛过滤片，根据不同SF6断路器的接口型号，研制了“SFJ-10 SF6充气接头”。

它能将2微米大小的颗粒状杂质99.999%过滤掉，净化气源，确保设备的测试精度和使用寿命。

又能对各种SF6断路器进行转接，且非常方便。

本公司根据目前电力部门所使用的各种不同的SF6断路器这一情况，分别配以各种不同的连接接口。

不管是进口还是国产SF6断路器，不管用哪一种微水测量设备， 均可由转接口连接到各类断路器上。

如有特殊接口，本公司可根据用户要求予以加工配套。

二、技术特点各种规格进口及国产SF6(六氟化硫)开关、GIS 转接头。

适用于各种SF6电气设备抽真空、SF6(六氟化硫)回收与充气接头。

适用于各种进口及国产水分仪过渡接头。

配有水分仪取样管专用过滤器。

2011.09.19常州梓铭王三、编号及对应厂家编号 对应厂家和开关 编号 对应厂家和开关 1 阿尔斯通（阿海珐）双S 9 沈开LW6-220HW2 小西开（间距40）LW14-110 10 阿尔斯通（阿海珐）35kV3 施耐德35kV；110kV11ABB LTB14SO1/8 4阿尔斯通（阿海珐）110kV；220kV 西门子110kV；220kV 富士GIS12 西门子110kV AEG110kV；220kV大的诺（DILO）5 泰开35kV、如开35kV、福开35kV13 阿尔斯通（阿海珐）6kV14 平开GIS6 平开LW6-110；DHB1/ZFS-110；LW6-500/LW67 大西开（间距60）GIS 15 DN816 DN208 沈开LW6-220HW；LW11-220西开LW2-220北开GIS四、选型指南型号SFJ-11SFJ-12SFJ-13SFJ-14功能开关转接过滤，断路器转接头材质铜 铜 铝合金 铝合金 过滤片金属钛设备接口快速接头 螺纹 快速接头 螺纹表面精度 1.6级密封圈三元乙丙胶。

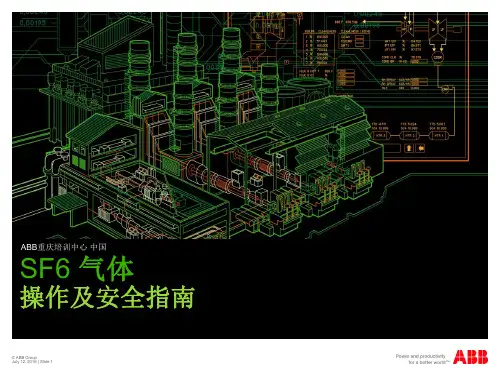

ABB重庆培训中心 中国
SF6 气体
操作及安全指南
© ABB Group July 12, 2016 | Slide 1
SF6 气体作业
特性
标准条件下的SF6气体:
§ § § § § § § §
无色 无味 是空气重量的6倍 沸点为-50.5 oC 具备生物惰性 无毒 绝缘强度比空气高3倍 作为温室气体其全球变暖潜力比CO2 要大22,900倍(在100年内 进行对比) 预计在空气中的寿命周期为800-3200年
§
§
© ABB Group July 12, 2016 | Slide 2
SF6气体相关工作
部分 ……………(运行维护)
SF6 Gas气体作业
声明
专业的处理从对旧的钢瓶与容器的正确声明开始做起。
新的SF6
被污染的 SF6 C (>50ppm SO2)
© ABB Group July 12, 2016 | Slide 3
急救
SF6 气体作业
急救装备与处置:
§ § §
常规的工业急救装备包括生理盐水洗眼设备, 与急救中心的联系方式, 与医生联系.
© ABB Group July 12, 2016 | Slide 18
SF6 气体作业
气体质量 根据IEC 60376
标记 SF6 绿色: 用于电气开关，可重复使用
用途 新安装时充气
SF6 气体作业
§
§
查实该单元已全部停运
将SF6维修装置与断路器联接并将其中SF6尽可能抽到容器 中(<20mbar) 拆除SF6管道和(已合闸的?)断路器 将断路器放在有地面通风装置的房间内 打开通风 穿上防护服 打开断路器并用真空吸尘器抽出污染尘埃

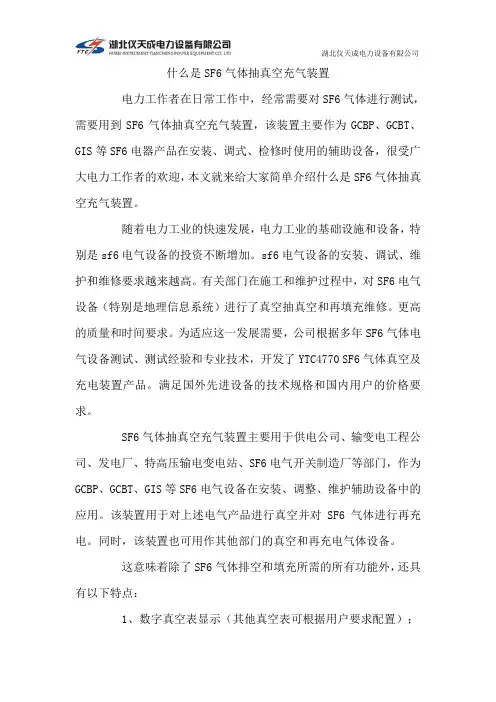

什么是SF6气体抽真空充气装置电力工作者在日常工作中，经常需要对SF6气体进行测试，需要用到SF6气体抽真空充气装置，该装置主要作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备，很受广大电力工作者的欢迎，本文就来给大家简单介绍什么是SF6气体抽真空充气装置。

随着电力工业的快速发展，电力工业的基础设施和设备，特别是sf6电气设备的投资不断增加。

sf6电气设备的安装、调试、维护和维修要求越来越高。

有关部门在施工和维护过程中，对SF6电气设备（特别是地理信息系统）进行了真空抽真空和再填充维修。

更高的质量和时间要求。

为适应这一发展需要，公司根据多年SF6气体电气设备测试、测试经验和专业技术，开发了YTC4770 SF6气体真空及充电装置产品。

满足国外先进设备的技术规格和国内用户的价格要求。

SF6气体抽真空充气装置主要用于供电公司、输变电工程公司、发电厂、特高压输电变电站、SF6电气开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电气设备在安装、调整、维护辅助设备中的应用。

该装置用于对上述电气产品进行真空并对SF6气体进行再充电。

同时，该装置也可用作其他部门的真空和再充电气体设备。

这意味着除了SF6气体排空和填充所需的所有功能外，还具有以下特点：1、数字真空表显示（其他真空表可根据用户要求配置）；2、配备各种进口、国产SF6电气设备连接接头（可选）；3、采用多种保护功能，有效地保证了真空泵的安全运行；4、维护方便，性能优良装置都采用部件，长时间使用无需维护。

SF6气体抽真空充气装置使用方便，功能比较强，很受广大电力工作者的欢迎，使用前熟读产品说明书，并按照使用规范来使用就可以了。

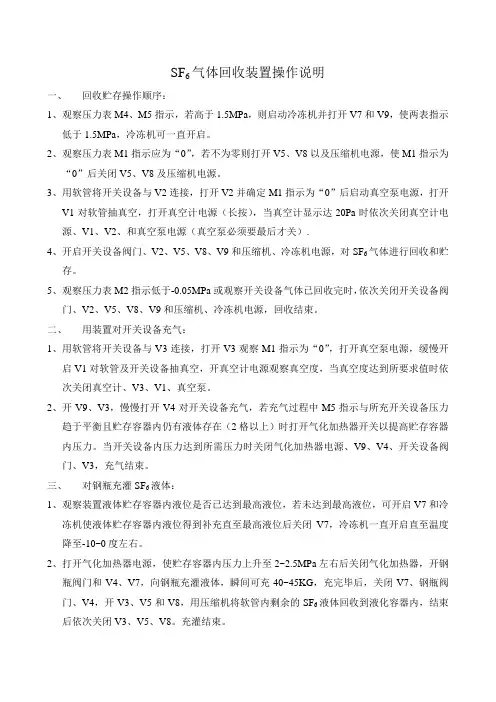

SF6气体回收装置操作说明一、回收贮存操作顺序：1、观察压力表M4、M5指示，若高于1.5MPa，则启动冷冻机并打开V7和V9，使两表指示低于1.5MPa，冷冻机可一直开启。

2、观察压力表M1指示应为“0”，若不为零则打开V5、V8以及压缩机电源，使M1指示为“0”后关闭V5、V8及压缩机电源。

3、用软管将开关设备与V2连接，打开V2并确定M1指示为“0”后启动真空泵电源，打开V1对软管抽真空，打开真空计电源（长按），当真空计显示达20Pa时依次关闭真空计电源、V1、V2、和真空泵电源（真空泵必须要最后才关）.4、开启开关设备阀门、V2、V5、V8、V9和压缩机、冷冻机电源，对SF6气体进行回收和贮存。

5、观察压力表M2指示低于-0.05MPa或观察开关设备气体已回收完时，依次关闭开关设备阀门、V2、V5、V8、V9和压缩机、冷冻机电源，回收结束。

二、用装置对开关设备充气：1、用软管将开关设备与V3连接，打开V3观察M1指示为“0”，打开真空泵电源，缓慢开启V1对软管及开关设备抽真空，开真空计电源观察真空度，当真空度达到所要求值时依次关闭真空计、V3、V1、真空泵。

2、开V9、V3，慢慢打开V4对开关设备充气，若充气过程中M5指示与所充开关设备压力趋于平衡且贮存容器内仍有液体存在（2格以上）时打开气化加热器开关以提高贮存容器内压力。

当开关设备内压力达到所需压力时关闭气化加热器电源、V9、V4、开关设备阀门、V3，充气结束。

三、对钢瓶充灌SF6液体：1、观察装置液体贮存容器内液位是否已达到最高液位，若未达到最高液位，可开启V7和冷冻机使液体贮存容器内液位得到补充直至最高液位后关闭V7，冷冻机一直开启直至温度降至-10~0度左右。

2、打开气化加热器电源，使贮存容器内压力上升至2~2.5MPa左右后关闭气化加热器，开钢瓶阀门和V4、V7，向钢瓶充灌液体，瞬间可充40~45KG，充完毕后，关闭V7、钢瓶阀门、V4，开V3、V5和V8，用压缩机将软管内剩余的SF6液体回收到液化容器内，结束后依次关闭V3、V5、V8。

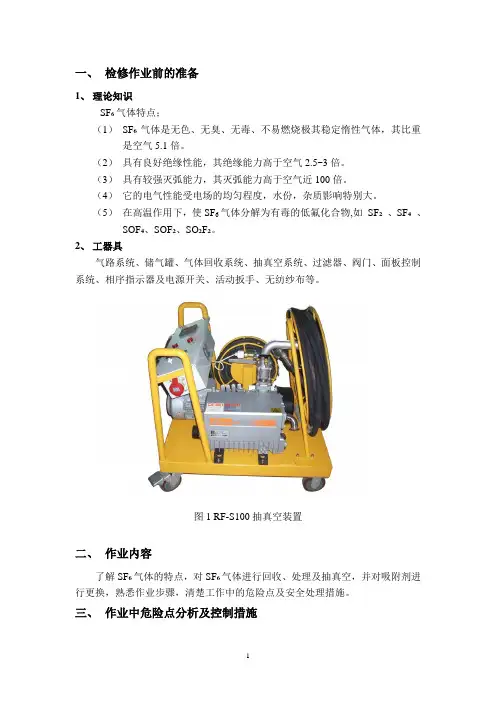

一、检修作业前的准备1、理论知识SF6气体特点；（1）SF6气体是无色、无臭、无毒、不易燃烧极其稳定惰性气体，其比重是空气5.1倍。

（2）具有良好绝缘性能，其绝缘能力高于空气2.5~3倍。

（3）具有较强灭弧能力，其灭弧能力高于空气近100倍。

（4）它的电气性能受电场的均匀程度，水份，杂质影响特别大。

（5）在高温作用下，使SF6气体分解为有毒的低氟化合物,如SF2、SF4、SOF4、SOF2、SO2F2。

2、工器具气路系统、储气罐、气体回收系统、抽真空系统、过滤器、阀门、面板控制系统、相序指示器及电源开关、活动扳手、无纺纱布等。

图1 RF-S100抽真空装置二、作业内容了解SF6气体的特点，对SF6气体进行回收、处理及抽真空，并对吸附剂进行更换，熟悉作业步骤，清楚工作中的危险点及安全处理措施。

三、作业中危险点分析及控制措施四、检修作业前的检查和试验真空泵电源线连接准确，三相电源相序正确，各个阀门均拧紧，连接管道良好，无破损漏气现象。

天气良好，温度、湿度适宜。

五、检修作业步骤及质量标准1、S F6气体的回收不同的SF6气体回收装置操作顺序和要求是不同的，在使用之前应该仔细阅读操作说明书，严格按照要求进行操作，一般的SF6气体回收操作步骤如下：1）对SF6气体回收装置本身抽真空。

SF6气体回收装置对电气设备抽真空之前，要把回收装置本身的管道、元件抽真空，以保证装置内没有水分、杂物，保持清洁。

2）回收和存储SF6气体。

将电气设备、储气罐连至回收装置，打开储气罐的球阀，对SF6气体回收和存储，注意连接管路必须抽真空或充入SF6气体。

3）注意事项。

利用SF6气体回收装置抽真空时，必须有专人监视真空泵的运转情况，以防止因运转中停电、停泵，而导致真空泵中的油倒吸入SF6电气设备内，造成严重后果。

2、S F6电气设备的抽真空、氮洗每一台SF6设备无论是在制造厂的生产中，还是在现场安装或修理组装中，其内部的水分含量与当时大气中水蒸气含量是相等的。

表 1 SF6 气体特性
特性
名称
分子式
分子量
熔点 （2.2 大气压下）
升华点 （1 大气压下）
气体密度 （21℃，1 大气压下）
物
表面张力 -20℃
理
-50℃
温度
特 性
临 界 状 态
压力 体积 密度 粘度：13.52℃ 液态时
37.16℃ 气态时 1 大气压
折射率 0℃ 1 大气压
SF6 气 体 的 溶 解 变压器油中 27℃
2/5
E-7980026
图 1 密度一定时 SF6 气体压力----温度曲线
3/5
E-7980026
油 d=5cm
图 2 击穿电压与气压关系
4/5
标准击穿强度
-5℃以下
E-7980026
相应的试验电压
凝露点
-5℃以下 0～-5℃ 度（℃）
图 3 SF6 气体湿度对绝缘表面闪络电压的影响
压力
凝露点（℃）
水分含量
图 4 凝露点与水分含量关系
5/5
4 SF6 气瓶的搬运和存放 1) 不要将 SF6 气瓶倒置，而且要小心搬运，因为它重量大（相当于 120kg/瓶）。 2) 存放 SF6 气瓶，应避免长期暴露在日光下。
1/5
E-7980026
5 技术参数
1) SF6 气体特性见表 1。 2) SF6 气体压力-温度曲线见图 1。 3) SF6 气体击穿电压和气压关系见图 2。 4) SF6 气体湿度对绝缘表面闪络电压的影响见图 3。 5）SF6 气体内水分凝露点与水分含量关系见图 4。
SF6 气体分解物可以被各占 50%的碱石灰（NaOH+CaO）和活性氧化铝（尤其是干燥的 Al2O3）的混 合物所吸收。
