《设备安装规范》
第一条 设备机架/箱安装
(一) 设备机架安装
机房内机架(机柜)的平面位置、机面朝向、机架相互距离应符合机房总体布局要求:
1. 机架的安装应端正牢固，机架底部和顶部应有安装加固螺孔，高度在2.2m以上的机架宜进行上加固。
2. 机架安装后各直列上、下两端垂直倾斜误差应不大于3mm。
3. 除有特定的绝缘隔离、散热、电磁干扰等要求外，机架应相互靠拢，机架间隙不大于3mm。
4. 列内机面平齐，无参差现象，机面对齐误差不大于3mm。
5. 列间距离与设计的误差应不大于5mm，主走道侧必须对齐成直线。
6. 所有紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。
7. 机架上各种零件不得脱落或碰坏，漆面如有脱落应予以补漆。
8. 设备机架内部的电源分配系统应有物理上的防直接碰触措施。机架内不宜使用多功能电源插座。
9. 机架应作保护地线连接。连接方式可采用机架保护地线连接点与架内电源分配模块相连或者直接与机房内地线排、或头柜、电源分配柜的保护地线接线装置相连。机架保护地线不允许架间复接。
10.机架前后距离应能满足机框门的开关以及人员的施工。对于OLT设备机架的安装，要求：
（1） 机架背面和墙之间不小于100 mm，如需要背部操作，距离应不小于600mm；
（2） 机架侧面和墙之间不小于100 mm；
（3） 机架之上不小于300 mm；
（4） 机架前方不小于800 mm。
（5） 设备机架需要和底座或地面进行加固连接，因此需要根据机架的实际需要用螺丝固定在底座上。
（6） 机架加固底座的安装应根据设备安装设计图纸进行安装，同时在设备到货后由施工人员具体精确确定安装位置，机架加固底座采用膨胀螺栓直接加固在水泥地面上，机架加固底座必须保持水平。 1.楼道/户外综合箱
1. ONU、交换机、路由器、光分路器、光纤收发器等用户接入侧设备均可放置在楼道综合箱或户外综合箱内。视频监控场景下，室外摄像头的配套设备，如编码器及其配套设备等可放置在户外综合箱内。

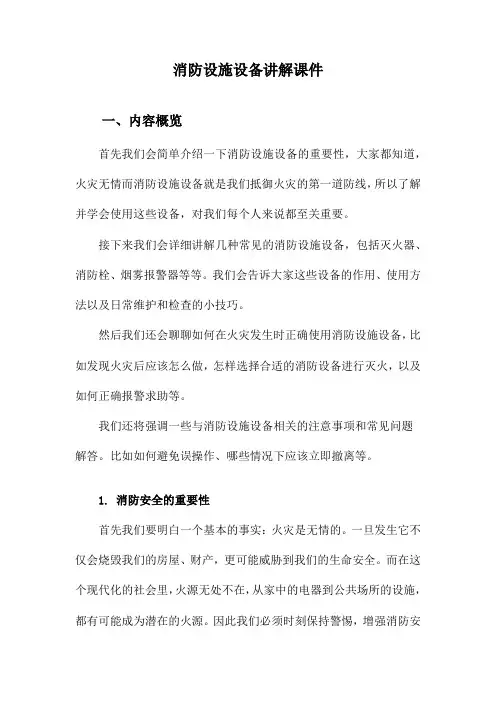

消防设施设备讲解课件
一、内容概览
首先我们会简单介绍一下消防设施设备的重要性，大家都知道，火灾无情而消防设施设备就是我们抵御火灾的第一道防线，所以了解并学会使用这些设备，对我们每个人来说都至关重要。
接下来我们会详细讲解几种常见的消防设施设备，包括灭火器、消防栓、烟雾报警器等等。我们会告诉大家这些设备的作用、使用方法以及日常维护和检查的小技巧。
然后我们还会聊聊如何在火灾发生时正确使用消防设施设备，比如发现火灾后应该怎么做，怎样选择合适的消防设备进行灭火，以及如何正确报警求助等。
我们还将强调一些与消防设施设备相关的注意事项和常见问题解答。比如如何避免误操作、哪些情况下应该立即撤离等。
1. 消防安全的重要性
首先我们要明白一个基本的事实：火灾是无情的。一旦发生它不仅会烧毁我们的房屋、财产，更可能威胁到我们的生命安全。而在这个现代化的社会里，火源无处不在，从家中的电器到公共场所的设施，都有可能成为潜在的火源。因此我们必须时刻保持警惕，增强消防安全意识。
再者消防安全不仅仅是知道如何灭火，更重要的是预防火灾的发生。我们要了解各种可能的火灾隐患，学会如何预防和处理。此外我们还要了解各种消防设施设备的位置和使用方法，这样在遇到紧急情况时，我们才能迅速采取措施，保护自己和他人的安全。
朋友们消防安全事关每一个人，无论是老人还是小孩，我们都应该掌握基本的消防知识。只有我们每一个人都行动起来，才能真正做到防患于未然，保护我们的家园和亲人。接下来我们就来详细了解一下消防设施设备的相关知识。
2. 消防设施设备在防火救灾中的作用
接下来我们来详细说说消防设施设备在防火救灾中的作用，大家都知道，火灾无情一旦发生，后果不堪设想。而消防设施设备就像是我们的“防火卫士”，在关键时刻发挥着巨大的作用。
首先消防设施设备能够及时发现火情，比如烟雾报警器，一旦感知到烟雾，就会及时发出警报，让我们迅速意识到有火灾发生，从而快速采取行动。这就像是我们的“眼睛”，时刻帮我们盯着火情，确保安全。
agv小车安装培训课件
AGV（自动引导车）是一种能够自主导航、执行任务的智能机器人。它广泛应用于仓储、物流、生产线等领域，极大地提高了工作效率和生产力。为了让员工能够正确、安全地操作AGV小车，进行专业的安装和维护，培训课件成为必不可少的教学工具。
一、AGV小车的基本原理
AGV小车的基本原理是利用激光导航、视觉识别、避障传感器等技术，实现自主导航和路径规划。首先，AGV小车通过激光传感器扫描周围环境，获取地标点的位置信息。然后，利用内置的导航算法，将地标点连接成路径，并规划出最优路径。最后，AGV小车根据路径信息，通过电机和传感器控制，执行相应的任务。
二、AGV小车的安装步骤
1. 安装电池组：首先，将电池组固定在AGV小车的底部，并连接好电源线。注意安装时要保持电池组的平衡，以免影响小车的稳定性。
2. 安装导航系统：将激光导航器安装在小车的顶部，确保其与地面平行。然后，根据说明书连接好激光导航器与主控系统之间的信号线和电源线。
3. 安装传感器：根据需要，安装避障传感器和视觉识别传感器。避障传感器用于检测周围障碍物，视觉识别传感器用于识别地标点和目标物。
4. 连接线缆：根据电路图，连接好各个部件之间的线缆。确保连接牢固，信号稳定。
5. 调试测试：完成安装后，进行系统调试和测试。检查各个部件的工作状态，确保AGV小车能够正常运行。 三、AGV小车的操作指南
1. 启动和停止：按下启动按钮，AGV小车开始工作。按下停止按钮，AGV小车停止运行。在启动和停止过程中，要注意周围环境的安全。
2. 任务设置：通过控制面板，设置AGV小车的任务。包括起始点、目标点、路径规划等。根据实际需求，设置相应的参数。
3. 避障和安全：AGV小车配备了避障传感器，能够自动检测周围的障碍物并避开。但在操作过程中，仍需注意安全，避免与人员或其他设备发生碰撞。
4. 维护保养：定期对AGV小车进行维护保养，包括清洁、检查线缆连接、电池充电等。确保AGV小车的正常运行和寿命。
自动化设备电气布线规范幻灯片课件
一、引言
随着工业自动化的不断发展，电气布线的重要性日益凸显。为了保证自动化设备的稳定运行和安全性，我们必须遵循一定的电气布线规范。今天，我将以幻灯片课件的形式，为大家讲解自动化设备电气布线的规范。
二、电气布线的基本原则
1、安全性：在任何情况下，安全应该是首要考虑。所有的电气线路和设备都应该安装在安全的环境中，以防止可能的电击、火灾等危险。
2、效率：布线应尽可能简洁、明了，避免线路交叉或冗余，以减少潜在的故障点和维护难度。
3、可维护性：线路应易于检查和维护。任何故障都应能够方便地检测和修复。
4、兼容性：应确保所使用的线路和设备与自动化设备的其它部分兼容。
三、电气布线的具体规范 1、线路颜色编码：根据国际电工委员会的规定，不同颜色的电线应连接到不同的线路上。例如，红色电线应连接到电源正极，蓝色或黑色电线应连接到电源负极。
2、线路保护：所有电线都应有适当的保护，以防止机械损伤或过载。例如，可以使用金属套管或塑料护套来保护电线。
3、线路标记：每条线路都应有清晰的标记，以方便识别和维护。
4、接地与屏蔽：所有金属部件和线路都应接地，以防止电磁干扰。同时，对于可能受到电磁干扰的线路，应使用屏蔽线或光纤传输。
5、电源与信号布线：电源线和信号线应分开布线，以防止电磁干扰。高电压和低电压的线路也应分开布线。
6、接线端子：所有接线端子都应牢固固定，以防止松动或接触不良。同时，端子上的螺丝和螺母都应有适当的扭矩。
7、线路弯曲：线路应避免过度的弯曲或扭曲，以防止机械损伤或过载。
8、线路长度：在可能的情况下，应尽量减少线路的长度，以减少电阻和电感的影响。 9、防雷与过电压保护：对于可能受到雷电或过电压影响的线路和设备，应安装适当的保护装置。
10、环保：在设计和安装过程中，应尽量减少对环境的影响。例如，应使用可回收的包装材料，减少废弃物的产生。
四、结论
自动化设备的电气布线是一项重要而复杂的工作。只有遵循一定的规范和标准，我们才能确保自动化设备的稳定运行和安全性。希望这次的幻灯片课件能帮助大家更好地理解和掌握电气布线的规范。让我们共同努力，为工业自动化的发展做出贡献！
