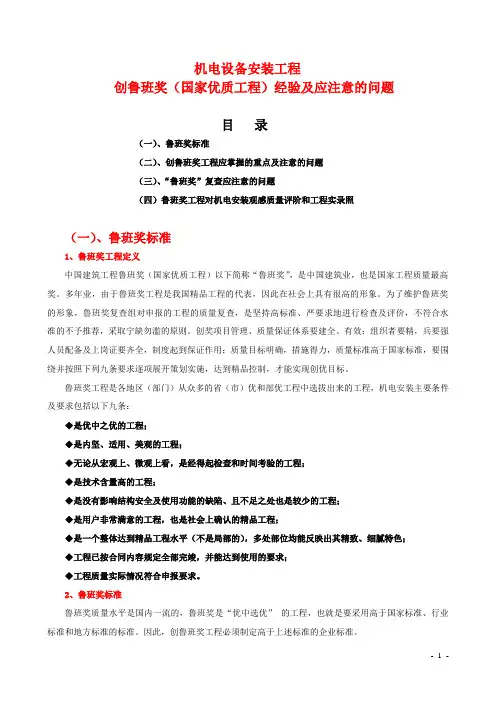

机电设备安装工程创鲁班奖（国家优质工程）经验及应注意的问题目录（一）、鲁班奖标准（二）、创鲁班奖工程应掌握的重点及注意的问题（三）、“鲁班奖”复查应注意的问题（四）鲁班奖工程对机电安装观感质量评阶和工程实录照（一）、鲁班奖标准1、鲁班奖工程定义中国建筑工程鲁班奖（国家优质工程）以下简称“鲁班奖”，是中国建筑业，也是国家工程质量最高奖。

多年业，由于鲁班奖工程是我国精品工程的代表，因此在社会上具有很高的形象。

为了维护鲁班奖的形象，鲁班奖复查组对申报的工程的质量复查，是坚持高标准、严要求地进行检查及评价，不符合水准的不予推荐，采取宁缺勿滥的原则。

创奖项目管理、质量保证体系要建全、有效；组织者要精，兵要强人员配备及上岗证要齐全，制度起到保证作用；质量目标明确，措施得力，质量标准高于国家标准，要围绕并按照下列九条要求逐项展开策划实施，达到精品控制，才能实现创优目标。

鲁班奖工程是各地区（部门）从众多的省（市）优和部优工程中选拔出来的工程，机电安装主要条件及要求包括以下九条：◆是优中之优的工程；◆是内坚、适用、美观的工程；◆无论从宏观上、微观上看，是经得起检查和时间考验的工程；◆是技术含量高的工程；◆是没有影响结构安全及使用功能的缺陷、且不足之处也是较少的工程；◆是用户非常满意的工程，也是社会上确认的精品工程；◆是一个整体达到精品工程水平（不是局部的），多处部位均能反映出其精致、细腻特色；◆工程已按合同内容规定全部完竣，并能达到使用的要求；◆工程质量实际情况符合申报要求。

2、鲁班奖标准鲁班奖质量水平是国内一流的，鲁班奖是“优中选优”的工程，也就是要采用高于国家标准、行业标准和地方标准的标准。

因此，创鲁班奖工程必须制定高于上述标准的企业标准。

大家知道国家规范是合格标准，而施工质量必须符合国家规范的标准是最基本的要求。

现行的质量验收规范是没有优良等级的，只设有一个合格质量等级的验收标准，并且提高了质量要求，但其操作要求的施工工艺、施工技术、工具量具等器具，质量控制制度等都由施工企业自己来决定，这有利于管理水平高的企业发挥自身优势。

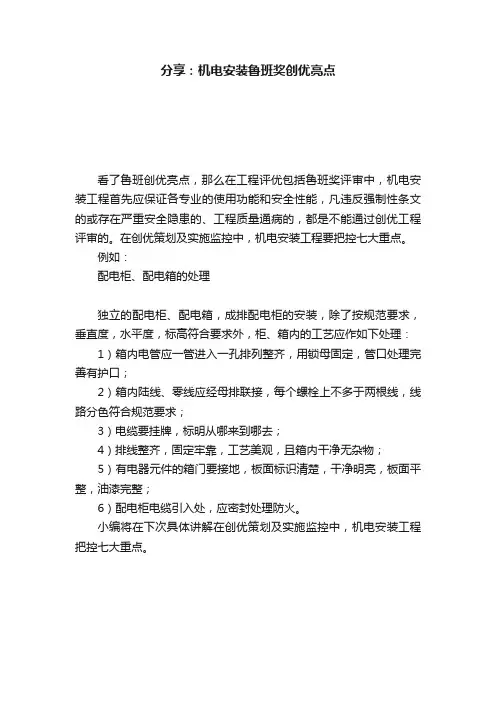

分享：机电安装鲁班奖创优亮点
看了鲁班创优亮点，那么在工程评优包括鲁班奖评审中，机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。

在创优策划及实施监控中，机电安装工程要把控七大重点。

例如：
配电柜、配电箱的处理
独立的配电柜、配电箱，成排配电柜的安装，除了按规范要求，垂直度，水平度，标高符合要求外，柜、箱内的工艺应作如下处理：1）箱内电管应一管进入一孔排列整齐，用锁母固定，管口处理完善有护口；
2）箱内陆线、零线应经母排联接，每个螺栓上不多于两根线，线路分色符合规范要求；
3）电缆要挂牌，标明从哪来到哪去；
4）排线整齐，固定牢靠，工艺美观，且箱内干净无杂物；
5）有电器元件的箱门要接地，板面标识清楚，干净明亮，板面平整，油漆完整；
6）配电柜电缆引入处，应密封处理防火。

小编将在下次具体讲解在创优策划及实施监控中，机电安装工程把控七大重点。

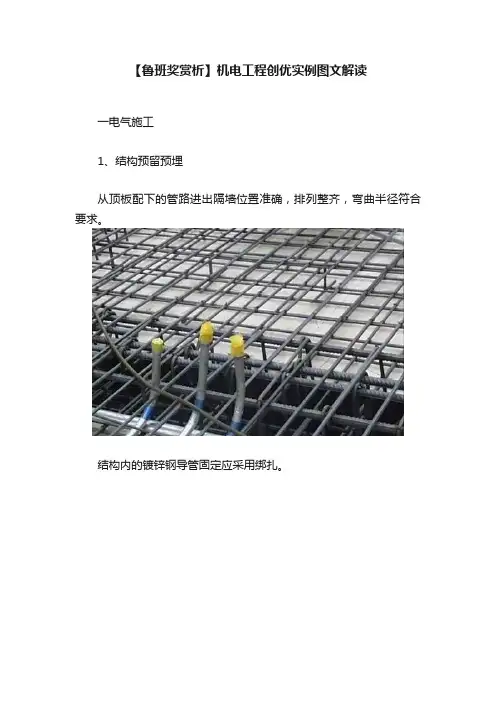

【鲁班奖赏析】机电工程创优实例图文解读一电气施工1、结构预留预埋从顶板配下的管路进出隔墙位置准确，排列整齐，弯曲半径符合要求。

结构内的镀锌钢导管固定应采用绑扎。

接线盒的防腐及时。

接线盒的封堵正确，且有标识。

2、配电箱柜安装配电箱、柜内配线要整齐、牢固；标识要清晰、耐擦洗；电缆标识牌内容应齐全、正确。

要有配电系统图。

金属基础、柜（箱）体、带电器的门与PE排可靠连接。

配电箱、柜受消防控制时，其模块应固定，消防导线多为软铜线，应涮锡或加端子、应设编号。

（同样：潜污泵防水软线也应涮锡或加端子）配电柜、箱及接线盒内有明露带电导体时，应加绝缘保护板。

配电柜成排安装时，接缝紧密，邻配电柜之间的缝隙不大于1mm。

3、桥架安装及防火封堵线槽与其他管线进行综合排布时，充分考虑操作空间；且线槽不能在水管的下面。

线槽直线段长度超过30米时应加伸缩节，伸缩节两端要加接地跨接地线。

桥架出过楼板做法。

桥架内外均应进行封堵严密。

桥架穿过墙体时的做法。

线槽安装观感良好。

成排镀锌桥架进入配电盘柜前的布置情况。

4、电气器具的安装开关的底边标高、间距应一致。

同一面墙上安装的插座，其标高应一致，强、弱电插座之间的距离不应小于300mm。

开关、插座面板应安装在瓷砖的几何中心或拼角的中心。

成排灯具安装时保持在一条直线上，若有其他设施(如消防喷洒、烟感探测器、风口等)时，应在保证其安全距离及使用功能的前提下，宜统一到一条直线上。

5、防雷接地施工设备外壳应采用软连接与接地干线可靠连接；不得利用金属线槽做接地接续导体，金属支架也应可靠接地连接。

避雷网安装平整、顺直，与支架紧固无遗漏。

屋面不在接闪器保护范围内的构筑物应增设防雷设施。

接地干线扁钢应与配电室金属门的接地扁钢、门口地下过门预留的接地扁钢干线焊接牢固。

电动机的PE线在接线盒内可靠接地，机房内设置LEB端子时，设备金属外壳、电源管、金属支架均应与LEB端子连接。

每个等电位端子箱门上应有明显标记。

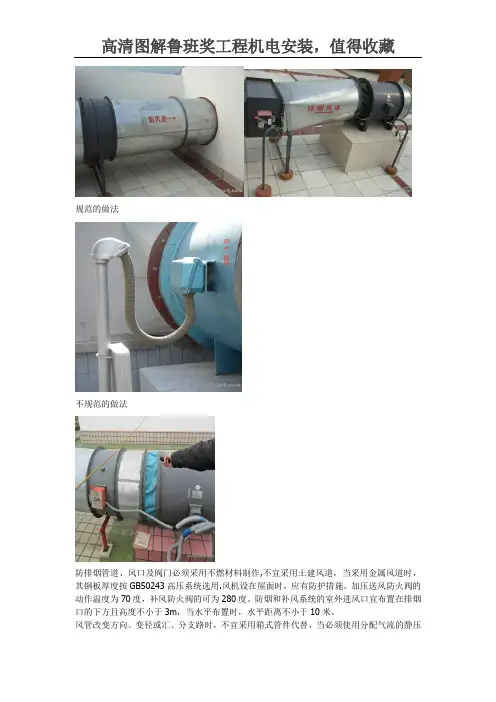

规范的做法不规范的做法防排烟管道、风口及阀门必须采用不燃材料制作,不宜采用土建风道，当采用金属风道时，其钢板厚度按GB50243高压系统选用.风机设在屋面时，应有防护措施。

加压送风防火阀的动作温度为70度，补风防火阀的可为280度。

防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于3m，当水平布置时，水平距离不小于10米。

风管改变方向、变径或汇、分支路时，不宜采用箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于1。

5m/s；各风管管件之间的间距宜有5—10倍管径的直管段；可伸缩性金属或非金属软管的长度不宜超过2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为150-300mm；风管接口距离墙面或楼面宜大于150mm.风道拐弯处及长度超过20米要加防晃支架.地下室排烟风机要加减震支架。

防火分区隔墙两侧防火阀距墙表面不大于200mm,穿越墙体风管段应由2～3mm钢板制作。

防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。

（五）、设备间（配电室、泵房及无负压设备）1、配电室首先注意里面的桥架安装横平竖直，附件按标准设置。

配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。

高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。

正面要有盘面编号，背面也应注明编号。

内部接线整齐，表识正确.接线端子要有编号决不允许任何给排水管通过变压器低压侧的中性点直接与接地干线连接,基础型钢接地电缆终端头、接头、拐弯处及竖井的两端要设标志牌配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。

地沟电缆走在支架上排列整齐,分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。

电桥架设置规范，接地保护可靠,电缆进柜合理受力均匀，外保护好.变电所内,高低压配电设备及裸母线的正上方，不应安装灯具。

配电室与隔墙或楼板的所有空洞均应做防火密闭封堵.配电柜长度大于6米，背后要有两个出口，且最小宽度为1米门口必须安装挡鼠板。
