半导体器件基础

半导体器件基础半导体器件是现代电子技术中极其重要的组成部分，它们广泛应用于电子设备和通信系统中。

本文将介绍半导体器件的基础知识，包括半导体材料、PN结、二极管、晶体管和集成电路。

一、半导体材料半导体器件的核心是半导体材料。

半导体材料是介于导体和绝缘体之间的材料，它的导电性能在室温下较低，但在特定条件下可被控制增强。

常见的半导体材料有硅和锗。

半导体材料的导电特性取决于其原子晶格的结构和杂质的掺入。

二、PN结PN结是半导体器件中常见的结构之一。

它由一个掺杂有三价杂质的P区和一个掺杂有五价杂质的N区组成。

在PN结中，P区的杂质原子会释放出空穴，而N区的杂质原子则释放出电子。

当P区和N区相接触时，空穴和电子将发生复合，形成电势垒。

这种电势垒在正向偏置和反向偏置下表现出不同的特性。

三、二极管二极管是最简单的半导体器件之一。

它由PN结组成，具有两个引线，分别为阴极和阳极。

二极管可用于整流、开关和发光等应用。

在正向偏置下，电流可以顺利通过二极管；而在反向偏置下，电流将被截断。

四、晶体管晶体管是半导体器件的一种重要类型。

它由三个掺杂不同的区域组成，分别为发射极、基极和集电极。

晶体管可用于放大、开关和振荡等电路中。

具体而言，当有电流流经基极时，晶体管将放大电流，并将其从发射极传递到集电极。

五、集成电路集成电路是将大量的半导体器件和电子元件集成在单个芯片上的技术。

它是现代电子技术发展的重要里程碑，使得电子设备更小、更强大。

集成电路分为两种主要类型：模拟集成电路和数字集成电路。

模拟集成电路用于处理连续变化的信号，而数字集成电路则用于处理离散的数字信号。

综上所述，半导体器件作为现代电子技术的基础，具有广泛的应用前景。

通过了解半导体材料、PN结、二极管、晶体管和集成电路等基础知识，我们可以更好地理解和应用半导体器件，推动电子技术的进步和创新。

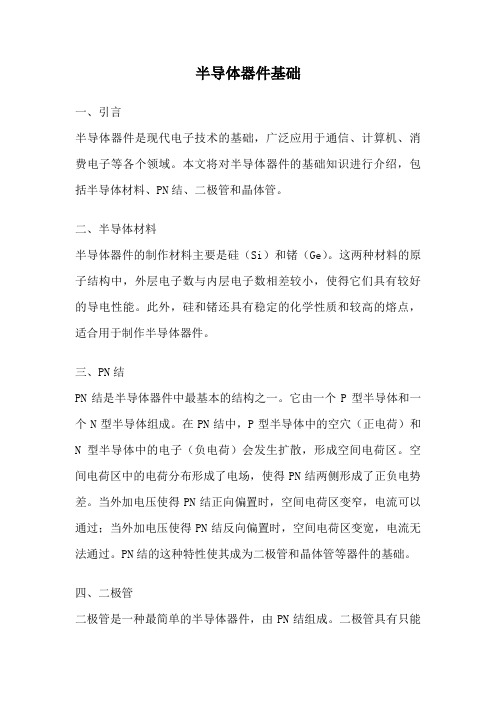

半导体器件基础一、引言半导体器件是现代电子技术的基础，广泛应用于通信、计算机、消费电子等各个领域。

本文将对半导体器件的基础知识进行介绍，包括半导体材料、PN结、二极管和晶体管。

二、半导体材料半导体器件的制作材料主要是硅（Si）和锗（Ge）。

这两种材料的原子结构中，外层电子数与内层电子数相差较小，使得它们具有较好的导电性能。

此外，硅和锗还具有稳定的化学性质和较高的熔点，适合用于制作半导体器件。

三、PN结PN结是半导体器件中最基本的结构之一。

它由一个P型半导体和一个N型半导体组成。

在PN结中，P型半导体中的空穴（正电荷）和N型半导体中的电子（负电荷）会发生扩散，形成空间电荷区。

空间电荷区中的电荷分布形成了电场，使得PN结两侧形成了正负电势差。

当外加电压使得PN结正向偏置时，空间电荷区变窄，电流可以通过；当外加电压使得PN结反向偏置时，空间电荷区变宽，电流无法通过。

PN结的这种特性使其成为二极管和晶体管等器件的基础。

四、二极管二极管是一种最简单的半导体器件，由PN结组成。

二极管具有只能单向导通电流的特性，即正向偏置时电流可以通过，反向偏置时电流无法通过。

二极管广泛应用于电路中的整流、限流和保护等功能。

五、晶体管晶体管是一种三层PN结的器件，由发射极、基极和集电极构成。

晶体管的工作方式取决于PN结的偏置状态。

当PN结适当偏置时，发射极和集电极之间的电流受到基极电流的控制。

晶体管可以放大电流和信号，广泛应用于放大器、开关和逻辑电路等领域。

六、其他半导体器件除了二极管和晶体管，半导体器件还包括场效应晶体管（FET）、可控硅（SCR）等。

FET是一种基于电场控制的器件，具有高输入阻抗和低噪声的特点，适用于放大和开关电路。

SCR是一种具有双向导通特性的器件，广泛应用于交流电控制领域。

七、结论半导体器件基础知识对于理解和应用现代电子技术至关重要。

本文介绍了半导体材料、PN结、二极管和晶体管等基本概念。

通过深入学习和理解半导体器件的基础知识，我们可以更好地应用和创新电子技术，推动科技进步和社会发展。

半导体基础知识一、半导体本础知识（一）半导体自然界的物质按其导电能力区别，可分为导体、半导体、绝缘体三类。

半导体是导电能力介于导体和绝缘体之前的物质，其电阻率在10-3~109Ω范围内。

用于制作半导体元件的材料通常用硅或锗材料。

（二）半导体的种类在纯净的半导体中掺入特定的微量杂质元素，能使半导体的导电能力大提高。

掺入杂质后的半导体称为杂质半导体。

根据掺杂元素的性质不同，杂质半导体可分为N型和P型半导体。

（三）PN结及其特性1、PN结：PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。

它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。

2、PN结的单向导电性：当PN结外加正向电压（又叫正向偏置）时，PN结会表现为一个很小的电阻，正向电流会随外加的电压的升高而急速上升。

称这时的PN结处于导通状态。

当PN结外加反向电压（以叫反向偏置）时，PN结会表现为一个很大的电阻，只有极小的漏电流通过且不会随反向电压的增大而增大，这时的电流称为反向饱和电流。

称这时的PN结处于截止状态。

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

3、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、半导体二极管（一）半导体二极管及其基本特性1、半导体二极管：半导体二极管（简称为二极管）是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。

其中正极（或称为阳极）从P区引出，负极（或称为阴极）从N区引出。

以下是常见的一些二极管的电路符号：普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示：二极管的伏安特性曲线（二）二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。

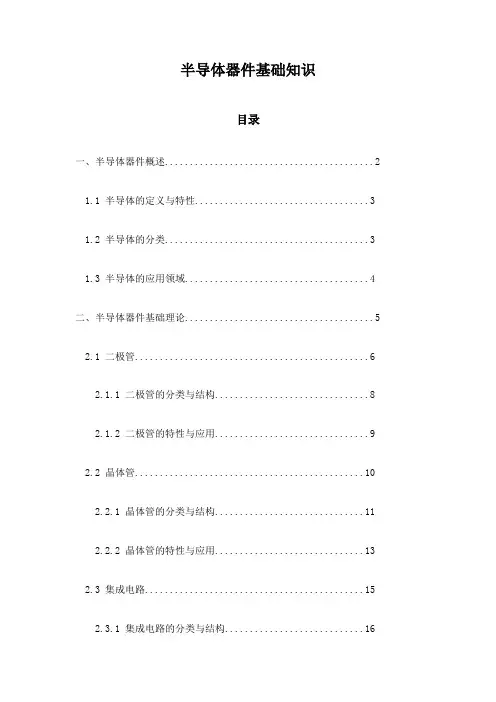

半导体器件基础知识目录一、半导体器件概述 (2)1.1 半导体的定义与特性 (3)1.2 半导体的分类 (3)1.3 半导体的应用领域 (4)二、半导体器件基础理论 (5)2.1 二极管 (6)2.1.1 二极管的分类与结构 (8)2.1.2 二极管的特性与应用 (9)2.2 晶体管 (10)2.2.1 晶体管的分类与结构 (11)2.2.2 晶体管的特性与应用 (13)2.3 集成电路 (15)2.3.1 集成电路的分类与结构 (16)2.3.2 集成电路的特性与应用 (18)三、半导体器件制造工艺 (19)3.1 晶圆制备 (20)3.2 淀积与光刻 (21)3.3 蚀刻与退火 (22)3.4 封装与测试 (23)四、半导体器件设计 (24)4.1 设计流程与方法 (24)4.2 特征尺寸与制程技术 (25)4.3 低功耗设计 (27)4.4 高性能设计与优化 (28)五、半导体器件测试与可靠性 (29)5.1 测试方法与设备 (30)5.2 可靠性评估与提升 (32)5.3 环境与寿命测试 (33)六、新兴半导体器件与发展趋势 (34)6.1 量子点半导体器件 (36)6.2 纳米半导体器件 (37)6.3 光电半导体器件 (38)6.4 三维集成与先进封装技术 (39)一、半导体器件概述半导体器件是现代电子工业中的核心组件，它们在各种电子设备中发挥着至关重要的作用。

半导体器件基于半导体材料，如硅（Si）和锗（Ge），这些材料的导电性介于导体和绝缘体之间。

通过控制半导体器件中掺杂离子的浓度和类型，可以实现其电学特性的精确调整，从而满足不同电子系统的需求。

半导体器件广泛应用于放大器、振荡器、开关、光电器件、传感器等多种功能模块。

集成电路（IC）是半导体器件的一种重要形式，它将成千上万的半导体器件紧密地封装在一个微小的芯片上，形成了一个高度集成化的电子系统。

集成电路在计算机、手机、汽车电子等领域的应用尤为广泛，极大地推动了信息技术的发展。

半导体器件基础半导体器件是由半导体材料制成的电子元件，用于控制和放大电流和电压。

常见的半导体器件有二极管、晶体管、场效应管、双极型晶体管、光电二极管等。

半导体器件的基础知识包括以下几个方面：1. 半导体材料：半导体器件主要使用硅（Si）和砷化镓（GaAs）等半导体材料。

半导体材料具有介于导体和绝缘体之间的电导特性，可以通过控制材料的掺杂来调节其导电性。

2. PN结：PN结是半导体器件中最基本的结构，由P型和N型半导体材料直接接触而成。

在PN结中，P型半导体中的空穴与N型半导体中的电子发生复合，形成一个电子云区，这称为耗尽区。

耗尽区的存在使得PN结具有正向导通和反向截止的特性。

3. 二极管：二极管是一种最简单的半导体器件，由PN结构成。

在正向偏置（即P端连接正电压）时，二极管导通，允许电流通过；在反向偏置（即N端连接正电压）时，二极管截止，电流无法通过。

二极管广泛用于整流和保护电路中。

4. 晶体管：晶体管是一种三层构造的半导体器件，通常分为NPN和PNP两种类型。

晶体管可以作为开关或放大器使用，可以控制一个输入电流或电压来控制另一个输出电流或电压。

晶体管的放大性能使得它在电子设备中有广泛的应用。

5. 场效应管：场效应管是一种基于电场效应的半导体器件，包括MOSFET（金属-氧化物-半导体场效应管）和JFET （结型场效应管）两种。

场效应管具有高输入电阻、低输入电流、低噪声等特点，常用于放大和开关电路中。

6. 光电器件：光电器件包括光电二极管和光电三极管，它们能够将光信号转换为电信号。

光电器件广泛应用于光通信、光电传感、光能转换等领域。

以上是半导体器件基础的概述，深入了解半导体器件还需要学习更多的电子物理和电路理论知识。

第一章半导体器件基础知识制作黎小桃第二节第三节第四节本章概述半导体器件是电子线路的核心器件。

只有掌握半导体器件的结构、性能、工作原理和特点，才能正确分析电子电路工作原理，正确选择和合理使用半导体器件。

本章主要介绍二极管、三极管、场效应管、晶闸管的结构、性能、主要参数以及常用器件的识别与性能测试等。

本章重点： PN 结的特性、晶体三极管、场效应管的工作原理、主要参数和外特性。

本章难点： PN 结的形成、三极管电流放大作用本 章 概 述第一节本 章 概 述第五节第一节 半导体的基本知识一、半导体的概念半导体：导电性能介于导体和绝缘体之间的物质。

常用的半导体材料有硅（Si ）、锗（Ge ）、硒（Se ）和砷化镓（GaAs ）等。

二、半导体的特性（1）热敏特性和光敏特性：温度升高或受到光照，半导体材料的导电能力增强。

（2）掺杂特性 ：本征半导体中掺入某种微量元素(杂质)后，它的导电能力增强，利用该特性可形成杂质半导体。

第一节 半导体的基本知识第二节第三节第四节本章概述第一节第五节第一节半导体的基本知识图1-1 共价健结构与空穴产生示意图第二节第三节第四节本章概述第一节第五节三、本征半导体纯净的不含任何杂质、晶体结构排列整齐的半导体。

共价键：相邻原子共有价电子所形成的束缚。

半导体中有自由电子和空穴两种载流子参与导电。

空穴产生：价电子获得能量挣脱原子核吸引和共价键束缚后留下的空位，空穴带正电。

四、N 型和P 型半导体(1)N 型半导体(N-type semiconductor)在四价的本征半导体(硅)中掺入微量五价元素磷，就形成了N 型半导体。

(2)P 型半导体(P-type semiconductor)：在四价的本征半导体(硅)中掺入微量三价元素(硼)就形成P 型半导体。

a)N 型半导体 b)P 型半导体第一节半导体的基本知识第二节第三节第四节本章概述第一节第五节五、PN 结1．PN 结的形成第一节 半导体的基本知识第二节第三节第四节本章概述第一节第五节PN 结P 区N 区内电场电子空穴PN 结的形成在一块纯净的半导体晶体上，采用特殊掺杂工艺，在两侧分别掺入三价元素和五价元素。
