ME3-HF Electrochemical SensorManual（Model：ME3-HF）Zhengzhou Winsen Electronics Technology Co., LtdME3-HF Gas SensorME3-HF electrochemical sensor detect gas concentration by measuring current based on the electrochemical principle, which utilizes the electrochemical oxidation process of target gas on the working electrode inside the electrolytic cell, the current produced in electrochemical reaction of the target gas are in direct proportion with its concentration while following Faraday law, then concentration of the gas could be get by measuring value of current.* Low consumption* High precision* High sensitivity* Wide linear range* Good anti-interference ability* Excellent repeatability and stability2 ApplicationWidely used in industrial and environmental protection fields3. Technical Parameter4. External dimension5.CharacterizationFeatures of Sensitivity, response and output signal Data graph of concentration linearity featuresV0 Change upon Variable Temperature Sensitivity upon variable temperature6.Basic circuit7.Anti-Interference:ME3-HF sensor also responds to other gases besides target gas. Below are the response characteristics of interferential gasesGas Concentration ME3-HFCO 200ppm 0ppmSO2 10ppm ≤1ppmCL2 10ppm ≈5ppmHCL 10ppm ≈10ppmCHE 1000ppm 0ppmCH3COOH 100ppm 100ppmC2H5OH 1000ppm 0ppm8.Application Notes:⏹Sensor shall Avoid organic solvent, coatings, medicine, oil and high concentration gases；⏹All ME Sensors shall not be encapsulated completely by resin materials, and shall not immerse inpure oxygen environment, otherwise, it will damage the function of sensor；⏹All ME sensors shall not be applied in corrosive gas environment, or the sensor will be damaged；⏹Please test the sensitivity of gas sensors in clean atmosphere；⏹Sensors Shall be avoided to face the gas, which flow directly from front side；⏹To avoid to bend and break of pins；⏹Blowhole of the sensor should not be blocked and polluted, which will cause the sensitivitydecrease;⏹Excessive impact or vibration should be avoided；⏹Do not use the sensor when the shell is damaged；⏹It takes some time for the sensor to return to normal state After applied in high concentration gas；⏹Do not take apart the sensor, otherwise electrolyte leakage can cause sensor damage;⏹Working electrode and reference electrode of the sensor shall be in short circuit when stored.；⏹To preheat over 48hs before using and soldering forbidden;Note: To keep continual product development, we reserve right to change design features without prior notice！Zhengzhou Winsen Electronics Technology Co., LtdAdd.: NO.299 Jin Suo Road, National Hi-Tech Zone,Zhengzhou, 450001 ChinaTel.: 0086-371-67169097Fax**************E-mail:*******************。

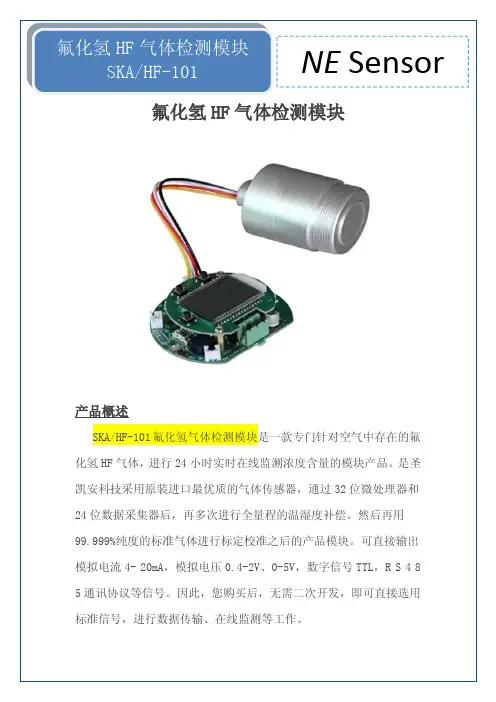

氟化氢HF气体检测模块Sensor SKA/HF-101NE氟化氢HF气体检测模块产品概述SKA/HF-101氟化氢气体检测模块是一款专门针对空气中存在的氟化氢HF气体，进行24小时实时在线监测浓度含量的模块产品。
是圣凯安科技采用原装进口最优质的气体传感器，通过32位微处理器和24位数据采集器后，再多次进行全量程的温湿度补偿。
然后再用99.999%纯度的标准气体进行标定校准之后的产品模块。
可直接输出模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号。
因此，您购买后，无需二次开发，即可直接选用标准信号，进行数据传输、在线监测等工作。
SKA系列有毒有害、PID气体检测模块全部采用原装进口最优质的气体传感器，具体响应速度快、无零点漂移、一致性好等特点。
选用品牌包括英国CITY、德国SOLID、英国ALPHASENSE、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、美国BASELINE等产品优势●本案电路设计已经防止电路反接、电压过高、电流过大，同时产品设计考虑防雷。
●大屏幕液晶显示可24小时在线监测，实时显示气体浓度变化值。
●国外原装进口气体传感器，反应速度快、无零点漂移、低误差率、一致性好、抗干扰能力强。
●智能型软件处理：32位微处理器+24位采集芯片，可在00.000－99999数值之间任意值测量检测。
●多种量程单位可选：%LEL、%VOL、PPM、PPB、ug/m3；●多次实验检测全量程温湿度补偿和数据校准，大大提高了产品的精确度和稳定性。
●可检测500多种有毒有害气体，国内最全。
●信号输出：模拟电流4-20mA，模拟电压0.4-2V、0-5V，数字信号TTL，R S485通讯协议等信号；并可以选配1-2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用。
技术参数产品名称氟化氢HF气体检测模块SKA/HF-101检测气体氟化氢HF检测原理电化学原理检测范围0-10ppm特殊量程可咨询销售分辨率0.01ppm检测方式扩散式、泵吸式可选显示方式液晶显示（选配）输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）响应时间小于20S恢复时间小于20S直接读数PPM、%LEL、%VOL任意设定寿命5-8年（不含传感器，传感器寿命2-5年）使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸见图一重量0.4Kg产品质保期自购买时日起一年、终身维修产品使用图图一。

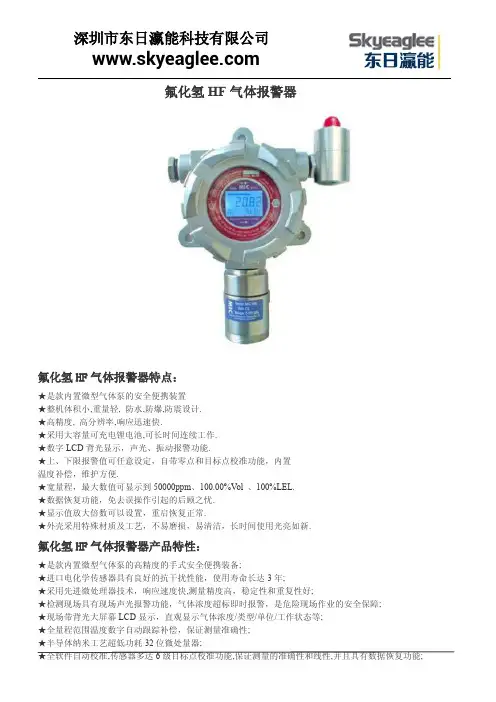

氟化氢HF气体报警器氟化氢HF气体报警器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氟化氢HF气体报警器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;氟化氢HF气体报警器技术参数：检测气体：空气中的氟化氢HF气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年氟化氢HF气体报警器简单介绍：氟化氢HF气体报警器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.氟化氢HF气体报警器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
气体传感器原理
气体传感器原理是通过感知目标气体分子的存在与浓度变化，并将其转化为相应的电信号输出。
气体传感器中常用的原理包括电化学原理、光学原理、热学原理、半导体原理等。
其中，电化学原理是利用气体与电极之间的化学反应产生电流的变化来检测目标气体的存在与浓度。
此类传感器通常由感受层、电极和电解质组成。
感受层会吸收气体，并引发与电极和电解质之间的反应，使得电流产生变化。
光学原理则是利用气体分子对光的吸收、散射或发射特性来测量气体浓度。
例如，红外吸收光谱技术可通过检测气体分子对特定波长红外光的吸收程度来确定气体浓度。
热学原理是通过测量气体感受层的温度变化来判断气体浓度。
当目标气体与感受层接触时，其热导率会发生变化，从而导致感受层的温度发生变化，进而被传感器测量。
半导体原理是利用气体分子与半导体材料之间的相互作用来检测气体存在与浓度变化。
当目标气体与半导体表面接触时，会发生电子转移，导致半导体材料的电阻发生变化。
测量这种电阻变化可以推测气体的浓度。
以上是一些常见的气体传感器原理，每种原理具有不同的优势和适用范围，可根据具体需求选择合适的气体传感器。
中科院半导体所科技成果——基于TDLAS技术的气体传感器项目成熟阶段生长期项目来源公益行业（气象）专项资金成果简介基于可调谐二极管激光器吸收光谱技术（TDLAS）的气体传感器，是结合光电子学，光谱学，以及微弱信号处理等高新技术的气体传感器系统。
该设备与传统的气体传感器装置（电化学法，气象色谱法，吸附法）相比具有更高的灵敏度，更精确的测量数据，更快的响应速度，以及在线实时测量等特点。
通过内建程序及显示屏，可以实时显示当前的待测气体浓度，以及各测量量随时间变化的曲线。
标准的RS232通信接口可以方便的向上位机传输实时测量数据。
通过光纤和电缆的延伸，可以进行远端在线测试。
通过可更换的气室选择，完成不同环境下的测试任务。
并且我们可以根据客户的要求进行定制气体（H2O、NO、CH4、HF）的测试。
技术特点基于可调谐二极管激光吸收光谱技术，通过向待测气体发射特定波长的激光，并对穿过气体的激光信号进行解调，分析气体的组分和浓度。
利用光吸收技术进行气体浓度测试，不会对气体组分造成影响，并且响应速度很快，可以进行实时监测及数据采集。
通过延长的光纤和电缆，可以将传感器深入到人身无法达到的地方及环境，进行远程测试。
专利情况多项专利技术申请中，其中已授权1项。
市场分析根据我们目前的调研情况，目前能够很容易检测的气体包括H2O、NH3、NO、HF、HBr、HI、CH4，其中H2O和HF的检测灵敏度可以高达100个ppb，是目前同类型传感器中灵敏度最高的检测手段。
上述气体都是化工生产、气象监测、特种气体测量（如SF6中的水汽测量、矿井的瓦斯监测等），因此该类传感器具有非常广阔的应用前景。
另外，目前国家在环境监控非常重视，其中一些危险气体的检测缺乏体积小、灵敏度高、响应时间快的传感器技术，因此该技术还能在国家安全和环境控制方面发挥重要的作用。
合作方式技术入股产业化所需条件企业提供厂房、基础建设、资金、可靠性试验设备、人员配合。

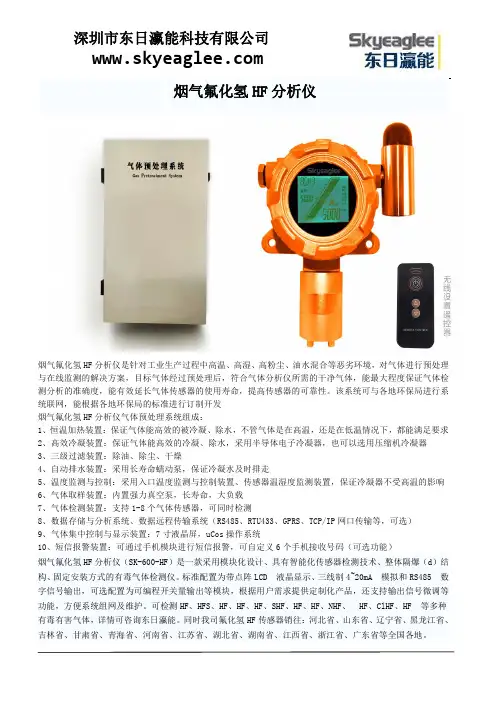

烟气氟化氢HF分析仪烟气氟化氢HF分析仪是针对工业生产过程中高温、高湿、高粉尘、油水混合等恶劣环境，对气体进行预处理与在线监测的解决方案，目标气体经过预处理后，符合气体分析仪所需的干净气体，能最大程度保证气体检测分析的准确度，能有效延长气体传感器的使用寿命，提高传感器的可靠性。
该系统可与各地环保局进行系统联网，能根据各地环保局的标准进行订制开发烟气氟化氢HF分析仪气体预处理系统组成：1、恒温加热装置：保证气体能高效的被冷凝、除水，不管气体是在高温，还是在低温情况下，都能满足要求2、高效冷凝装置：保证气体能高效的冷凝、除水，采用半导体电子冷凝器，也可以选用压缩机冷凝器3、三级过滤装置：除油、除尘、干燥4、自动排水装置：采用长寿命蠕动泵，保证冷凝水及时排走5、温度监测与控制：采用入口温度监测与控制装置、传感器温湿度监测装置，保证冷凝器不受高温的影响6、气体取样装置：内置强力真空泵，长寿命，大负载7、气体检测装置：支持1-8个气体传感器，可同时检测8、数据存储与分析系统、数据远程传输系统（RS485、RTU433、GPRS、TCP/IP网口传输等，可选）9、气体集中控制与显示装置：7寸液晶屏，uCos操作系统10、短信报警装置：可通过手机模块进行短信报警，可自定义6个手机接收号码（可选功能）烟气氟化氢HF分析仪（SK-600-HF）是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。
标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。
可检测HF、HFS、HF、HF、HF、SHF、HF、HF、NHF、HF、ClHF、HF等多种有毒有害气体，详情可咨询东日瀛能。
同时我司氟化氢HF传感器销往：河北省、山东省、辽宁省、黑龙江省、吉林省、甘肃省、青海省、河南省、江苏省、湖北省、湖南省、江西省、浙江省、广东省等全国各地。

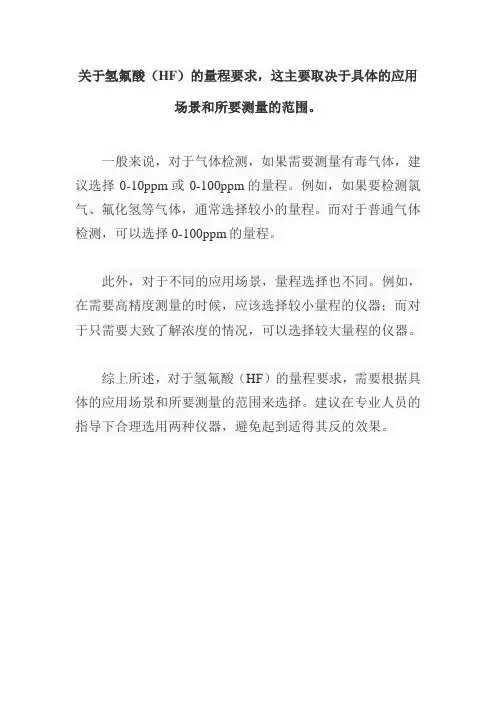

气体中的hf检测方法
HF是一种极具腐蚀性的气体，常常被用作工业生产中的催化剂、浓度检测剂等。
但是由于其毒性和腐蚀性，需要对其进行及时的检测，以保证工作环境的安全。
气体中的HF检测方法一般包括红外吸收法、电化学法、质谱法等。
其中，红外吸收法是一种常用的检测方法，其原理是利用HF分子的吸收特性在红外光谱范围内的强吸收带，通过红外光谱仪测量气体中HF的含量。
电化学法则是利用电化学原理，将HF分子在电极表面进行氧化还原反应，通过测量电流或电势变化来确定气体中HF的浓度。
质谱法则是利用质谱仪对气体中的分子进行分析，通过其分子的质谱峰来确定气体中HF的含量。
需要注意的是，不同的检测方法适用于不同的工作环境和检测要求，需要根据实际情况进行选择。
另外，在进行HF检测时，需要严格遵守安全操作规程，采取必要的防护措施，以避免安全事故的发生。
- 1 -。

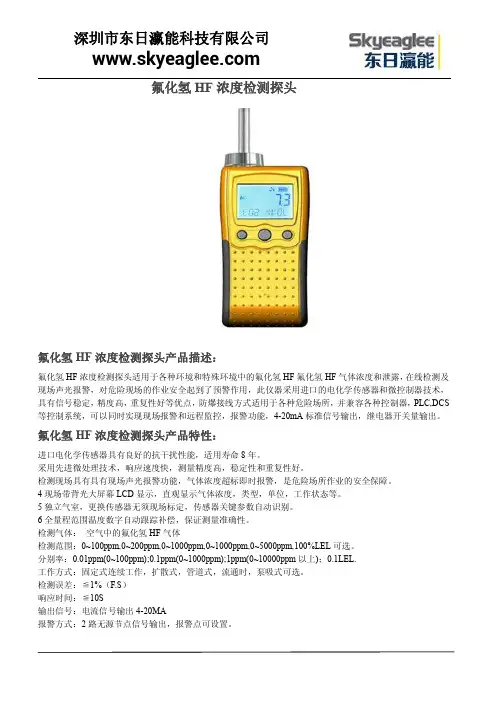

氟化氢HF浓度检测探头氟化氢HF浓度检测探头产品描述：氟化氢HF浓度检测探头适用于各种环境和特殊环境中的氟化氢HF氟化氢HF气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氟化氢HF浓度检测探头产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的氟化氢HF气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
防爆等级：Exd II CT6连接电缆：三芯电缆(单根线径≧1.5mm)；建议选用屏蔽电缆。
连接距离：≦1000m.防护等级：IP65.外形尺寸：183X143X107mm.重量：1.5Kg.氟化氢HF浓度检测探头简单介绍:氟化氢HF浓度检测探头●自动温度补偿，零点，满量程漂移补偿●防高浓度气体冲击的自动保护功能●全软件校准功能，用户也可自行校准，用3个按键实现，操作简单●二线制4-20mA输出氟化氢HF浓度检测探头应用场所医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。

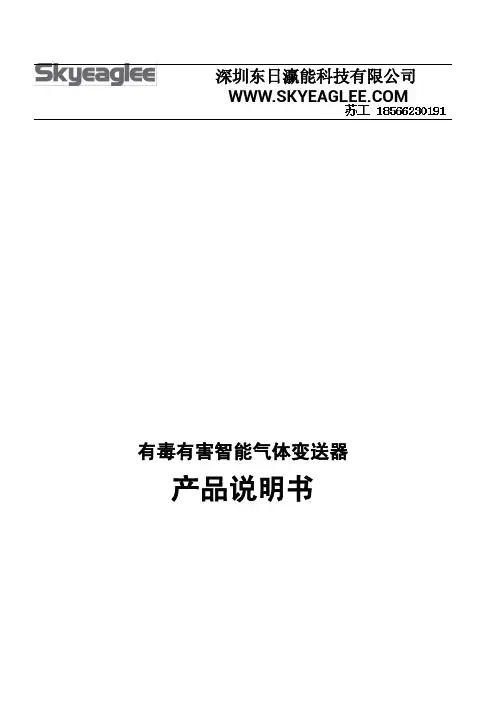

深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。

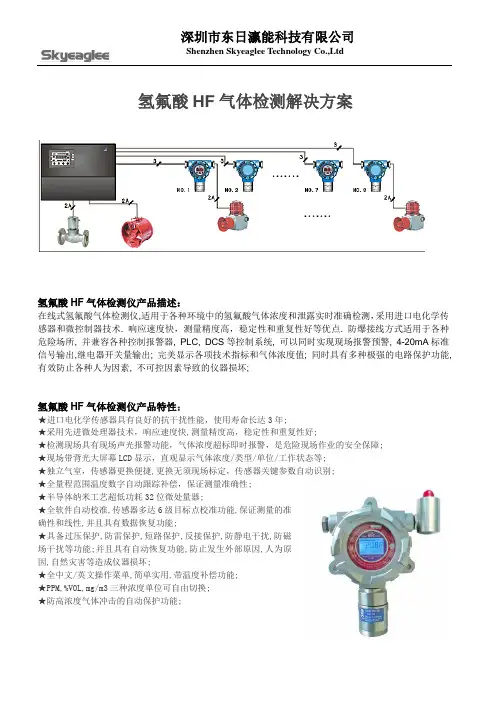

氢氟酸HF气体检测解决方案氢氟酸HF气体检测仪产品描述：在线式氢氟酸气体检测仪,适用于各种环境中的氢氟酸气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;氢氟酸HF气体检测仪产品特性：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;★全中文/英文操作菜单,简单实用,带温度补偿功能;★PPM,%VOL,mg/m3三种浓度单位可自由切换;★防高浓度气体冲击的自动保护功能;型号：SK-500-HF-A检测气体：空气中的氢氟酸检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0 ～100Kpa标准配件：说明书、合格证质保期：一年应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
