《设计模式》课程设计+2014210584+蔡勇

  • 格式：docx
  • 大小：146.97 KB
  • 文档页数：11

西南交通大学课程设计报告设计模式题目：绘图软件的设计与实现姓名：**学号： ********** 专业：软件工程Email:****************2015年6月目录设计模式 (1)目录 (2)1. 需求分析 (1)2. 系统设计 (1)2.1 设计框架 (1)2.2 部分重要UML图展示 (1)2.3 类的定义 (3)3 系统实现 (4)3.1 主界面展示 (4)3.2 点击绘图 (5)3.3 事件处理 (6)3.4 获取图形 (7)3.5 撤销与恢复操作 (7)4 测试 (8)5 总结 (9)1.需求分析使用JAVA语言开发绘图软件，本绘图软件应具备对直线、矩形、圆形等最基本图形的绘制功能，此外，还可以对绘制的图形进行一些操作，如选中图形、移动已经选中的图形、对已经选中的多个图形进行组合、对选中的已经组合的图形进行拆分、改变选中图形的颜色、删除已经选中的图形等。

采用面向对象的思想开发本画图软件，为了可重用代码、让代码更容易被他人理解、保证代码可靠性，使用设计模式。

在系统中，涉及三大类模式：创建型模式、结构型模式和行为型模式。

2.系统设计2.1 设计框架在设计java绘图软件时，主要包含了绘图界面的实现和绘图实现，两大主要任务。

在实现上，对于绘图界面的实现，采用改了javafxRIA开发，将界面用Main.fxml文件定义，然后通过MainController实现界面初始化及按键方法。

对于绘图的实现，采用改了继承在jfxrt包下的各种图形类及javafx.Application类。

Jfxrt 包下有各种图形的实现及扩展。

在最后，将所编写代码，重构为带有设计模式的代码，使所做的软件具有更好的扩展性，职责明确，便于修改。

2.2 部分重要UML图展示图1 适配器对象及其接口图图2 命令者对象继承图图3 画图对象继承图图4 中介者对象继承图图5 事件处理继承图图6 图形类继承图2.3 类的定义CollegueAdapter：这个类是用来适应JavaFX组件原型Cacha类。

它是适配器模式的一部分。

GenericAdapter：该接口描述了一个通用的适配器。

一切对象都可以被代理。

Command：这个command接口，为命令模式向上的命令接口。

GroupCommand、ShapeCommand、UngroupCommand ：这三个类用于组图形和解组状态以及绘制图形。

AbstractShapeObjectMouseEvent：这个类描述了鼠标事件。

在使用的时，它必须是在形状对象执行类的一个成员。

CircleObjectMouseEventHandler、EllipseObjectMouseEventHandler、GroupObjectMouseEventHandler、PathObjectMouseEventHandler、PolygonObjectMouseeventHandler：这五个类都继承与AbstractShapeObjectMouseEvent这个鼠标事件类，用于定义各自图形鼠标事件的实现。

MainController：这个类实现自Initializable接口，用于初始化界面，及实现界面按钮方法。

Mediator：这个接口是用来描述任何可能的调解类的调解模式。

Collegue：这个接口应该被用来定义在中介模式的同事接口。

Cache：这个类是用来通过请求克隆原型对象。

它是一个线程安全Singleton。

用来得到的原型，getShape（）方法使用通过给枚举类型，以指示正确的形状。

它是在调解模式的中介作用。

CircleObject、EllipaseObject、GroupObject、PathObject、RectangleObject、SqurareObjecct、TriangleObject：这几个类都是图形类，都继承与其上层图形类，也实现了ShapeObject接口。

Main：继承自Application类，用来启动java软件。

3 系统实现3.1 主界面展示主界面布局的代码在main.fxml中，定义了主界面的布局，界面加载代码：public void start(final Stage primaryStage){try{// Load FXMLfinal Parent root =FXMLLoader.load(getClass().getResource("/at/fh/swp/graphicseditor/gui/Main. fxml"));Scene scene = new Scene(root);s cene.getStylesheets().add("/at/fh/swp/graphicseditor/gui/Main.css");primaryStage.setTitle("Graphics Editor");primaryStage.setScene(scene);primaryStage.setResizable(false);primaryStage.show();}catch (IOException e){e.printStackTrace();}}按钮的实现在MainController中，以Circle代码为例：<Button fx:id="btnCircle" font="$x2" mnemonicParsing="false" onAction="#onCircle" prefWidth="100.0" text="Circle"><tooltip><Tooltip prefWidth="150.0" text="Draw a circle in the editor" textAlignment="JUSTIFY" wrapText="true" /></tooltip></Button>3.2 点击绘图实现点击绘图的代码：@FXMLp ublic void onCircle(ActionEvent event){int id = ShapeTypes.CIRCLE_ID;Command shapeCmd = new ShapeCommand(this.editorPane,Cache.getInstance().getShape(id));History.getInstance().execute(shapeCmd);}@Overridep ublic void draw(Pane target, Object n){if (n instanceof Node){target.getChildren().add((Node) n);System.out.println("Draw " + target.getChildren());}else throw new IllegalArgumentException();}Ps：这里用到了命令模式，主要实现了client与具体实现者的解耦，所有的命令有Invoker发出。

3.3 事件处理实现事件处理的代码：（点击事件与拖拽为例）public void handle(MouseEvent event){if (event.getEventType() == MouseEvent.MOUSE_CLICKED){if (event.isShiftDown()){if (Grouper.getInstance().contains(this.m_internalEventBound)) {Grouper.getInstance().remove((ShapeObject< ?, ? >)event.getSource());}else{Grouper.getInstance().add((ShapeObject< ?, ? >)event.getSource());}else if (event.getEventType() == MouseEvent.MOUSE_DRAGGED) {// Set new layout X and Y values for polygonthis.m_internalEventBound.setLayoutX(event.getSceneX() +this.m_deltaPoly.getX());this.m_internalEventBound.setLayoutY(event.getSceneY() +this.m_deltaPoly.getY());}}3.4 获取图形获取图形实例代码：public static Cache getInstance(){if (Cache.m_instance == null){synchronized (Cache.class){if (Cache.m_instance == null){Cache.m_instance = new Cache();}}}return Cache.m_instance;}Ps：这里用到了单例模式。

3.5 撤销与恢复操作撤销与恢复操作代码：public void undo(){if (!m_undos.isEmpty()){Command cmd = m_undos.pop();cmd.undo();m_redos.push(cmd);}else System.out.println("Nothing to undo.");}p ublic void redo(){if (!m_redos.isEmpty()){Command cmd = m_redos.pop();cmd.redo();m_undos.push(cmd);}else System.out.println("Nothing to redo.");}4 测试对画图软件进行功能测试，对于绘制基本图形的绘画，以及对于填充颜色，边框颜色没有问题。

对于拖拽功能、点选，以及撤销和恢复功能的操作也没有问题。

西南交通大学课程设计报告5 总结本软件的设计初衷，是为了学习设计模式，在本软件的设计中，其实用到了六种模式：单例模式，命令者模式，代理模式，原型模式，中介者模式及组合模式，用心观察才能体会到其中的作用。

合集下载

《软件设计模式》课程教学过程设计

《软件设计模式》课程教学过程设计

的、 被 反复 使用 的代码 设计 经 验 的总 结 。学 生 感觉 这 门课 程 学 习起 来 比较 困难 。 市 场上 也有 一部 分 教材 以生活 中的
行 合理 的 选择 。 本 文 主要针 对 我校 学生 特 点及 当前 教学 中 存 在 的问题 ， 总结 出一个 相 对合 理 的教 学 方法 来 提 高教 学 ， 会助长个别组员 的消 极行为 ， 降低 了小 组合 作 的有 效 性 ； 第 二个 问题 是 由于 全 国性 大 赛是 两 年举 办一 次 ， 对 于 第二 年 的课 程 设计 存 在抄 袭 上一 年优 秀 作 品过 多 的现象 ， 这些 问题 的解 决 尚处 在 探
一
例 子 或 典 故 为 主导 ， 授 课 时容 易 只注 重 细 节 ， 而 很 难上 升 到一 定高 度 ， 最 终 学生 只会 简单 应 用 ， 不会分析 ， 更 不 会进 服 务 网 点 布局 、 选 址 战 略及 路 由优 化 设计 ； 市 场竞 争 策 略 及 运 作方 案设 计 ； 系 统 运作 控 制 与 流 程 优 化 设计 （ 如运 作
一
效率 、 运作标准化流程 、 运作环节等 ） ； 应急与风险控制系 统 设计 ； 物 流技 术 应用 与装 备 集 成 优 化设 计 ； 物 流 增 值 服 务 项 目设 计 ； 服 务 营销 与 质 量 管 理体 系设 计 ； 物 流 绩 效评 估 体 系设 计 ； 物流 管理 理念 创 新 等 。
３ ． 教 法设 计 。本课 程 属 于 实践 性 教 学 性 质 ， 整 个 课程 设计 阶段 以教师指导 、 辅导与小组研讨并重 ， 遵循在学中 干， 在 干 中学 的教 学 方 法 ， 让 学生 切 身 体 验 物 流 方 案设 计
的全过程 。首先 ， 讲解物流方案设计的 目的 、 要求 、 基本规 范与形式 ， 且把前几届全国物流设计大赛获奖作 品提供给 学 生供 参 考 ； 其次 ， 指 导学 生撰 写 总案 例 集 分 析报 告 ， 把 各

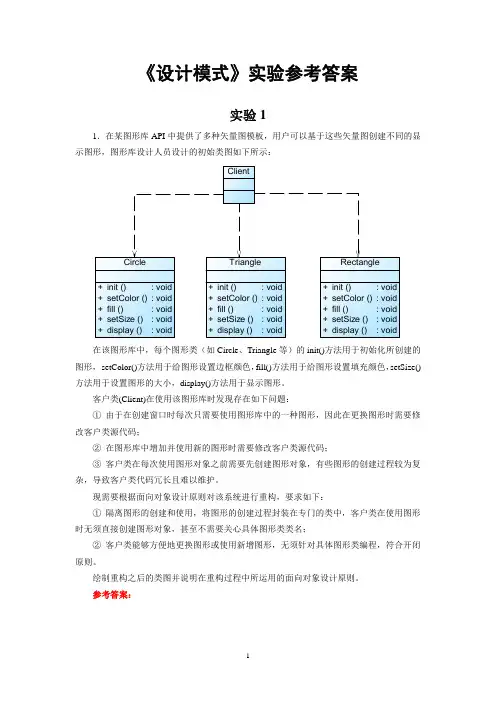

中南大学刘伟《设计模式》实验参考答案

中南大学刘伟《设计模式》实验参考答案


3. 现需要设计一个程序来读取多种不同类型的图片格式，针对每一种图片格式都设计 一个图片读取器(ImageReader)，如 GIF 图片读取器(GifReader)用于读取 GIF 格式的图片、JPG 图片读取器(JpgReader)用于读取 JPG 格式的图片。图片读取器对象通过图片读取器工厂 ImageReaderFactory 来创建，ImageReaderFactory 是一个抽象类，用于定义创建图片读取器
4
return array[random()]; } //随机生成一个整数作为数组下标 public static int random() {
Date d = new Date(); Random random = new Random(); int value = Math.abs(random.nextInt()); value = value % 4; return value; } public static void main(String args[]) { Multiton m1,m2,m3,m4; m1 = Multiton.getInstance(); m2 = Multiton.getInstance(); m3 = Multiton.getInstance(); m4 = Multiton.getInstance();
2
的工厂方法，其子类 GifReaderFactory 和 JpgReaderFactory 用于创建具体的图片读取器对象。 试使用工厂方法模式设计该程序，绘制类图并编程模拟实现。需充分考虑系统的灵活性和可
扩展性。
参考答案：
ImageReaderFactory
ImageReader
+ createImageReader () : ImageReader
设计模式实验报告范文

设计模式实验报告范文

《设计模式》实验指导书10学时*师：**实验一工厂模式的应用【实验目的】1) 掌握工厂模式（Factory）的特点2) 分析具体问题，使用工厂模式进行设计。

【实验内容和要求】有一个OEM制造商代理做HP笔记本电脑(Laptop)，后来该制造商得到了更多的品牌笔记本电脑的订单Acer，Lenovo，Dell，该OEM商发现，如果一次同时做很多个牌子的本本，有些不利于管理。

利用工厂模式改善设计，用C#控制台应用程序实现该OEM制造商的工厂模式。

绘制该模式的UML图。

【模式UML图】【模式代码（JA V A语言实现）】public class FactoryMethod {public static void main(String[] args) {Computer c;Factory f=new DellFactory();c=f.getComputerType();puterType();f=new LenovoFactory();puterType();f=new AcerFactory();c=f.getComputerType();puterType();}}interface Factory{Computer getComputerType();}class DellFactory implements Factory{ @Overridepublic Computer getComputerType() {return new Dell();}}class AcerFactory implements Factory{ @Overridepublic Computer getComputerType() {return new Acer();}}class LenovoFactory implements Factory{ @Overridepublic Computer getComputerType() {return new Lenovo();}}/*** 电脑品牌*/interface Computer{public void ComputerType();}class Dell implements Computer{@Overridepublic void ComputerType() {// TODO Auto-generated method stubSystem.out.println("Dell Computer");}}class Acer implements Computer{@OverrideSystem.out.println("Acer Computer");}}class Lenovo implements Computer{@Overridepublic void ComputerType() {// TODO Auto-generated method stubSystem.out.println("Lenovo Computer");}}【运行截图】【实验小结】通过本次实验，学会了使用工厂方法模式。

01-设计模式精解与案例分析 高级版

01-设计模式精解与案例分析 高级版

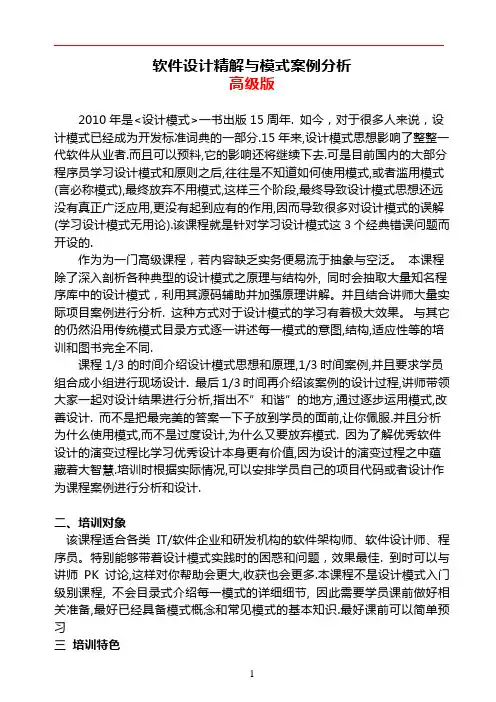

软件设计精解与模式案例分析高级版2010年是<设计模式>一书出版15周年. 如今，对于很多人来说，设计模式已经成为开发标准词典的一部分.15年来,设计模式思想影响了整整一代软件从业者.而且可以预料,它的影响还将继续下去.可是目前国内的大部分程序员学习设计模式和原则之后,往往是不知道如何使用模式,或者滥用模式(言必称模式),最终放弃不用模式,这样三个阶段,最终导致设计模式思想还远没有真正广泛应用,更没有起到应有的作用,因而导致很多对设计模式的误解(学习设计模式无用论).该课程就是针对学习设计模式这3个经典错误问题而开设的.作为为一门高级课程，若内容缺乏实务便易流于抽象与空泛。
