用L298N驱动器驱动四相五线制步进电机28BYJ-48-5V接线说明
如图所示，逻辑输入四个输入端与单片机相连，电源线的连接，在X宝上购买时都有相应的说明，请参考卖家标注。
此模块能同时驱动两个直流电机，但是只能驱动一个步进电机，本文只说明与四相五线制28BYJ-48-5V电机接法。
电机的原来，参考图2
图1驱动模块
图2,电机原理
通过图2电机原理的说明，我们可以进行连线，，如图所示。
找到对应的电机四相的关系，电机的四线（公共端除外）分别接到L298N模块的OUT1 ,OUT2和OUT3,OUT4输出端，其中公共端线接到5V电源。
因为本步进电机的额定电压为5V，所以从单片机引出5V电压接到驱动模块的12V输入口，5V输入口不接电源
如图所示进行连线，此时电机可能出现振动情况，但是不运转，或者只运转一个角度，此时，拔去四个输入口旁边的使能通道EB的跳线帽（或者EA），此时电机正常运转。

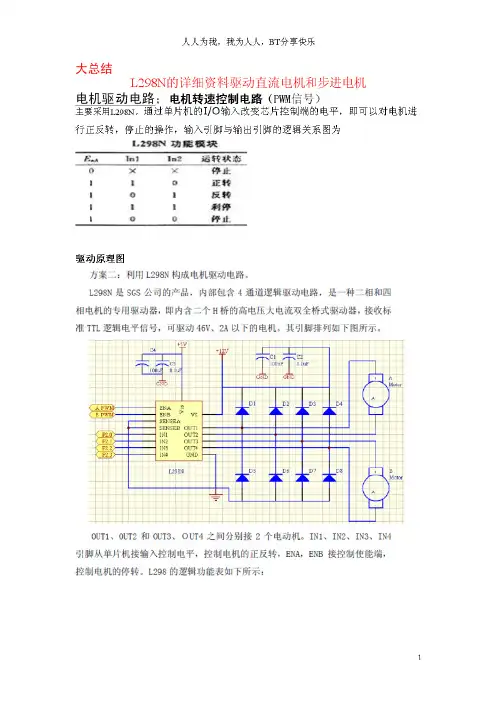

L298N引脚图引言L298N是一种常见的驱动电机的集成电路芯片，常用于电动机和步进电机的控制。
了解L298N引脚图对于正确连接和使用该芯片非常重要。
本文将介绍L298N的引脚图及其功能。
引脚图以下是L298N引脚图的详细说明：L298N引脚图L298N引脚图1. 电源引脚•VCC1: 该引脚用于供电L298N芯片的逻辑部分。
建议输入电压为5V。
•VCC2: 该引脚用于供电电机驱动部分。
建议输入电压与所驱动电机的额定电压相同。
2. 逻辑控制引脚•ENA: 该引脚用于使能驱动电机A。
通过向该引脚输入PWM信号可以控制电机A的速度。
•ENB: 该引脚用于使能驱动电机B。
通过向该引脚输入PWM信号可以控制电机B的速度。
•IN1 ~ IN4: 这些引脚用于控制电机的方向。
通过将这些引脚与逻辑电平（高或低）相连，可以选择电机的运转方向。
3. 电机驱动引脚•OUT1 ~ OUT4: 这些引脚用于将动力和电源连接到驱动的电机端。
•GND: 该引脚用于接地。
示例代码以下是一个使用L298N驱动电机的示例代码：import RPi.GPIO as GPIOimport time# 定义引脚ENA =2IN1 =3IN2 =4# 设置GPIO模式GPIO.setmode(GPIO.BCM)# 设置引脚为输出模式GPIO.setup(ENA, GPIO.OUT)GPIO.setup(IN1, GPIO.OUT)GPIO.setup(IN2, GPIO.OUT)# 创建PWM对象pwm = GPIO.PWM(ENA, 100) # 设置频率为100Hz# 使能电机，并设置初始速度为0GPIO.output(ENA, GPIO.HIGH)GPIO.output(IN1, GPIO.LOW)GPIO.output(IN2, GPIO.LOW)pwm.start(0)# 控制电机运行try:while True:# 增加速度for duty_cycle in range(0, 101, 10):pwm.ChangeDutyCycle(duty_cyle)time.sleep(0.5)# 减小速度for duty_cycle in range(100, -1, -10):pwm.ChangeDutyCycle(duty_cyle)time.sleep(0.5)except KeyboardInterrupt:pass# 清理引脚设置GPIO.output(ENA, GPIO.LOW)GPIO.cleanup()以上代码使用树莓派的RPi.GPIO库来控制L298N驱动电机。
全桥驱动芯片有哪些全桥驱动芯片是一种用于驱动直流电机的集成电路芯片。
它通常由低侧开关和高侧开关组成，可以实现电机的正转和反转，并且能够实现电机的调速和电流控制。
全桥驱动芯片在工业、汽车、机器人等领域得到广泛应用，下面将介绍一些常见的全桥驱动芯片。
1. L298N：L298N是一种双向驱动IC，它采用多种保护措施，具有高效率、高电流能力和低输出阻抗等特点。
L298N能够提供最高2A的输出电流，并且具有过温保护和过流保护等功能，广泛应用于机器人、汽车电子和工业自动化等领域。
2. DRV8833：DRV8833是一款双电机驱动器，适用于电源电压在2.7V至10.8V范围内的应用。
它采用了PWM调速技术，能够实现电机的调速，并且具备过温保护和短路保护等功能。
DRV8833还可以通过串口接口与MCU进行通信，实现电机的精确控制。
3. TB6612FNG：TB6612FNG是一种低电压双H桥驱动芯片，适用于电源电压在2.5V至13.5V范围内的应用。
它具有高效率、低电流消耗和低输出阻抗等特点，并且能够提供最高1.2A的输出电流。
TB6612FNG还具备过温保护和过流保护等功能，适用于小型电机驱动器的应用场景。
4. A4988：A4988是一款双极性步进电机驱动器，适用于电源电压在8V至35V范围内的应用。
它采用了微步细分技术，能够实现电机的高精度控制，并且具备过温保护和短路保护等功能。
A4988还可以利用SPI接口进行通信，实现电机的远程控制和监测。
5. L6203：L6203是一种双H桥驱动芯片，适用于电源电压在12V至48V范围内的应用。
它具有较高的功率和电流能力，能够提供最高5A的输出电流。
L6203还具备过温保护和过流保护等功能，广泛应用于机器人、电动车和工业自动化等领域。
总之，全桥驱动芯片是驱动直流电机的重要组成部分，不同的芯片具有不同的特点和适用范围。
通过选择合适的全桥驱动芯片，可以实现电机的高效运行和精确控制，提高系统的性能和可靠性。
