带转换层的高层建筑结构设计探析

檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪檪未与防雷装置等电位连接而分流，流经电源线上的雷电流沿电源线传输至户内会造成其他电子设备的损坏。因此，在设计时应为空调室外机的防雷及接地可靠实施创造条件，设计中可采取下列措施：（1）预留空调室外机的穿线钢管。为保证建筑立面效果，现今建筑专业一般均统一设置空调室外机位置．通常做法是在确定好的空调室外机位置设计一个悬挑空调板，电气设计时可在空调室内机的背面预留一金属接线盒，由该接线盒再引钢管至室外空调板适当位置作防水弯头，作为室外机电源线的穿线预留管。此金属管与防雷装置应可靠连接，其目的是雷击时通过钢管与防雷装置分流后，可大大降低通过室外机导线上的雷电流能量。室外机安装时，应将电源线穿在预留的钢管内。值得注意的是，土建施工时，空调室内机背面预留的金属接线盒与空调室内机的电源接线盒之间也应通过钢管与家居配电箱可靠连接，钢管在家居配电箱内应与配电箱PE线可靠连接。（2）在空调板上方适当位置预留接地连接盒。对于超过60m的建筑物，其上部占高度20%并超过60m的部位。每层均利用结构外圈梁内的两条水平钢筋构成闭合的电气通路，该钢筋应与作为引下线的钢筋焊接。在悬挑空调板上方300mm处预留接线盒．由结构圈梁内构成闭合电气通路的两条水平钢筋焊接－40×4镀锌扁钢引至该接线盒内（镀锌扁钢上焊接M10螺栓一个），盒内预留6mm2铜芯接地线（接地线两端均压铜鼻子搪锡）。空调室外机安装时，可通过此接地线将金属外壳与防雷装置可靠连接。（3）在家居配电箱设电涌保护器。在家居配电箱内开关的电源侧装设II级试验的电涌保护器，其电压保护水平不应大于2.5kV，其标称电流值根据建筑物的防雷类别等具体情况确定，计算方法可参见《雷规》，本文不再赘述。4结束语《雷规》自2011年实施以来，对外部防雷措施提出新的要求，但配套的国家标准施工图集迟迟没有出版，笔者结合实际工程提出的空调室外主机的防雷措施，以求抛砖引玉，如有不当之处，请各位不吝赐教，予以匡正。参考文献［1］中国建筑设计院．JGJ242－2011住宅建筑电气设计规范［S］．北京：中国建筑工业出版社，2011．［2］中国中元国际工程公司．GB50057－2010建筑物防雷设计规范［S］．北京：中国计划出版社，2011．浅谈高层建筑转换层结构设计包梅香（宿迁市广浩建筑设计有限公司，江苏宿迁223800）摘要：随着我国社会经济的不断增长，高层建筑在建筑行业中获得了飞速发展，人们对高层建筑的需求也越来越多。在高层建筑中，很多部分的使用功能不同，因而也就必须有不同的结构形式，高层建筑中的转换层结构也就应运而生。高层建筑中的转换层结构，主要目的就是满足不同结构体系间的转换，从而使结构变化形式顺利过渡，在高层建筑功能方面具有非常重要的作用。转换层在结构上的概念主要是指在建筑结构中，能够合理的解决平面的连续性和竖向结构的突变性的结构单元。本文介绍了转换层的概念、原则及类型，分析了转换层的结构形式，并且提出了转换层结构设计的相关意见与看法。关键词：高层建筑转换层结构使用功能竖向结构平面连续性1高层建筑转换层的含义和分类1．1高层建筑转换层的含义在一般情况下，高层建筑结构底部受力要远大于上部的受力，所以为了满足可靠性和安全性的要求，底部结构通常设立的柱网密、墙体多、刚度大，越往上墙体和柱的数量越来越少，这就会造成底部活动范围小于顶部，不能满足对功能空间的需求数量，要想满足建筑功能，一定要进行改革创新。转换层结构就是解决该问题的最好方法，在结构转换的楼层，设计水平的转换构件，从而满足使用功能的需求。1．2高层建筑转换层的分类按结构功能划分高层建筑转换层可以分为三类：（1）高层建筑下部楼层的竖向结构和上部楼层竖向结构有很大的差异，这时需要进行结构类型的转换，这种结构主要适用于剪力墙结构，通过把上部楼层的剪力墙转换成下部楼层的框架，增加下部的自由空间。（2）转换层的上下层轴线、柱网的改变，可以扩大下部楼层竖向结构的轴线距离，从而增大下部结构的空间。（3）同时转换结构轴线布置和结构形式，当上部楼层的剪力墙结构转变为框架时，上下柱网轴线会错开，可以形成上下不对齐的结构布置。2高层建筑转换层的结构形式按照结构形式来分类高层建筑转换层可以分为桁架体系、粱—柱体系、厚板转换体系和墙梁体系等，梁—柱体系是最为常见的。如果内部需要形成较大的空间，包括轴线转变和结构

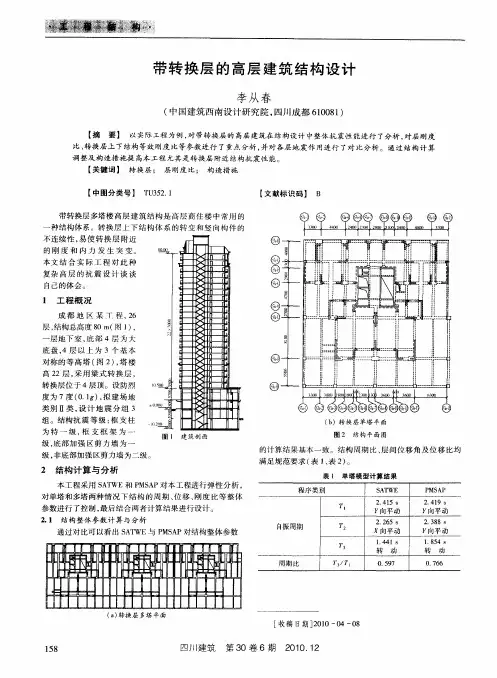

带转换层的高层建筑结构设计　李从春　（中国建筑两南设计研究院，Ｉ￣ｔ）ＪＩ成都６１００８１）　ｔ摘要】　以实际工程为例，对带转换层的高层建筑在结构设计中整体抗震性能进行了分析，对层刚度　比、转换层上下结构等效刚度比等参数进行了重点分析，并对各层地震作用进行了对比分析。通过结构计算　调整及构造措施提高本工程尤其是转换层附近结构抗震性能。　【关键词】　转换层；层刚度比；构造措施　【中图分类号】ＴＵ３５２．１　带转换层多塔楼高层建筑结构是高层商住楼中常用的　一种结构体系。转换层上下结构体系的转变和竖向构件的　不连续性，易使转换层附近　的刚度和内力发生突变。　本文结合实际工程对此种　复杂高层的抗震设计谈谈　自己的体会。　１工程概况　成都地区某　Ｔ　程，２６　层，结构总高度８０　ｍ（罔１），　一层地下室，底部４层为大　底盘，４层以上为３个基本　对称的等高塔（网２），塔楼　高２２层，采用梁式转换层，　转换层位于４层顶。设防烈　度为７度（０．１ｇ），拟建场地　类别Ⅱ类，设计地震分组３　组。结构抗震等级：框支柱　为特一级，框支框架为一　级，底部加强区剪力墙为一　ｒ］　＼．　一Ｅ｛　‘ 格　‘　蒜Ｊ　‘《　

耘；　．‘　一　１Ｈ　盯］　１Ⅱ　ｌｌ　Ｉ　１　・　ｌ　ｌ『　图ｌ建筑剖面　级，非底部加强区剪力墙为二级。　２结构计算与分析　本Ｔ程采用ＳＡＴＷＥ和ＰＭＳＡＰ对本工程进行弹性分析，　对单塔和多塔两种情况下结构的周期、位移、刚度比等整体　参数进行了控制，最后结合两者计算结果进行设计。　２．１　结构整体参数计算与分析　通过对比可以看出ＳＡＴＷＥ与ＰＭＳＡＰ对结构整体参数　

１５８　（ａ）转换层多塔平面　【文献标识码】Ｂ　

⑨　④　鹰　ｌ　靠；ｉ　ｉ　：　：　＿＿　辞…．箍　ｌ　：：　罔　：墨：　：　：　：　…　＼　＿－－＿●＿　一—Ⅱ…　……一．ｊｒＬ』　一一　一　一　＝＝＝　＝＝＝＝　赫　…。　一＝｛『　

ｌ　ｆ　Ｉ，０６　｝｝】，　６３００　（ｂ）转换层单塔平面　图２结构平面图　的　算结果基本一致。结构周期比、层间位移角及位移比均　满足规范要求（表１、表２）。　表１单塔模型计算结果　程序类别　ＳＡＴＷＥ　ＰＭＳＡＰ　２．４１５　ｓ　２．４１９　ｓ　１　Ｙ向平动　ｙ向平动　２．２６５　ｓ　２．３８８　ｓ　自振周期　２　向平动　Ｙ向平动　１．４４ｌ　ｓ　１．８５４　ｓ　转动　转动　周期比　３／　ｌ　０．５９７　０．７６６　

曩豳圆圈　建筑结构　

带转换层的高层建筑结构设计探讨　

引言　摘要：随着我国建筑行业的迅速发展，高层建筑开始逐渐向体型复杂、功能多样的综合性方向发展，尤其以带有转换层的复杂高　

层为典型代表。作者结合工作经验探讨了转换层类型以及结构形式，并重点分析结构构件布置及其配筋设计。以期交流探讨。　

关键词：转换层；复杂小高层；结构配筋设计与构件布置；　

转换层是指在整个建筑结构体系当中，合理解决结构竖向构件的突变性　

转化的结构单元体系。多功能的高层建筑，往往需要沿建筑物的竖向划分为　

不同用途的区段。如底部为商业，餐厅，上部为住宅、办公的建筑，因建筑功能　

需要，下部为大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平　

转换结构与下部部分竖向构件连接，所构成的高层建筑结构即为带转换层的　

高层建筑结构。它主要满足结构的安全功能要求，也多用来解决特殊的技术　

性建筑功能的问题。转换层究竟有哪几种类别，又包括哪些结构形式？应用转　

换层结构的复杂小高层在结构设计和配置上该如何处理？以下就针对这几个　

问题进行详细的分析论述。　

一、转换层的类型及结构形式　

１、转换层的类型　不同的高层建筑对于转换层的要求也各有差异，按照其转换功能的不　

同，可以将转换层大致分成三类：　

第一，高层建筑上下层的结构形式不同，被用来完成建筑自上而下的不　

同结构形式变化的转换层，北京的南洋饭店以及广东肇庆星湖大酒店运用的　

就是这种转换层。　

第二，高层建筑上下层的结构形式一致，不发生任何变化，通过转换层来　

完成建筑自上层到下层不同柱网轴线布置的变化。像香港的新鸿基中心和康　

乐中心就是采用的这种方式。　

第三，转换层主要完成复杂小高层上层与下层结构形式、柱网轴线不知　

的变化。　

２、转换层的结构形式　

根据复杂的高层建筑功能的需要，选择恰当的结构转换层，不但可以节　

省材料的用量，而且也可以减少建造费用。同时还能够将建筑与结构灵活的　

统一起来，实现建筑之美。那么，转换层的结构有哪些形式呢？　

浅析高层建筑转换层结构设计

摘要：本文笔者介绍了带转换层的高层建筑结构设计的国内外工程应用、功能与分类、以及转换层在应用时应注意的几个方面。

关键词：浅析；高层建筑；转换层；结构设计

中图分类号：tu9文献标识码：a文章编号：

带有转换层的高层建筑结构设计时，转换层的设计是结构设计的难点和重点，主要是因为其结构不同于其他形式结构体系转换。设计时应不断研究和比较，尽可能地作出最优化的技术设计方案，以实现高层建筑的安全、适用、稳定的建设目标。

1 高层建筑转换层结构设计在国内外工程的应用

近十年来，国内外高层建筑都在迅速发展，建筑的上部分用于住宅、旅店，而中间部分用于办公，下部分则用于商场、餐厅等，功能的多样化则要求高层建筑结构改变竖向结构形式或改变柱网、轴线，甚至两者都地改变。结构的改变，必然要求建筑设置转换层结构，即过渡层。国外一些经济发达国家的高层建筑己有较长的发展历史，高层建筑的数量也较多，高层建筑中部分采用钢筋混凝土结构对于一些建筑物功能复杂、建筑结构形式变化较多的建筑在一些结构层也设置转换结构。

近十年来，国内的高层建筑发展迅猛，转换结构在高层建筑中，特别是框支剪力墙结构中的应用越来越广。转换结构中多采用梁式转换结构，厚板式转换结构常用一些功能复杂，上、下结构特别复杂的高层建筑中，箱形转换结构在铁路工程中应用较多，一些高层建筑也选用析架式转换结构。

2 高层建筑转换层结构的功能及分类

2.1转换层的功能特点

从结构角度看，高层建筑的转换层结构的功能主要如下三点：

2.1.1实现上、下层结构形式的转换。这种转换层主要用于剪力墙结构和框架—剪力墙结构，将上部的剪力墙转换为下部的框架。

2.1.2实现了上、下层结构轴网的转换。转换层上下结构形式没有改变，但通过转换层，可实现下层柱的柱距扩大，形成大柱网，这种转换层则用于外框筒的下层以形成较大的入口。

2.1.3实现上下层结构形式和结构轴网同时转换。上部楼层剪力墙结构通过转换层改变为下部框架结构的同时，下部柱网轴线与上部剪力墙的轴线错开，形成上下结构不对齐的布置。
