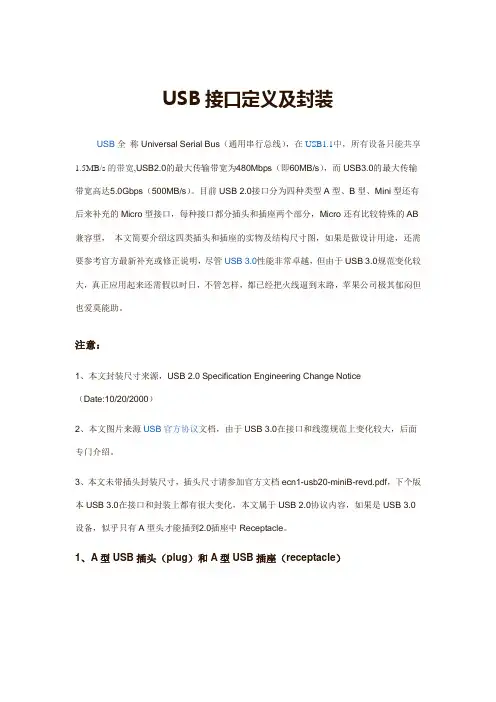

USB接口定义及封装
USB全 称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型， 本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：
1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）
2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle）：
引脚定义：
编号 定义 颜色识别
1 VBUS Red（红色）
2 D- White（白色）
3 D+ Green（绿色）
4 GND Black（黑色）
封装尺寸（单PIN Receptacle）：
2、B型USB插头（plug）和B型USB插座（receptacle）

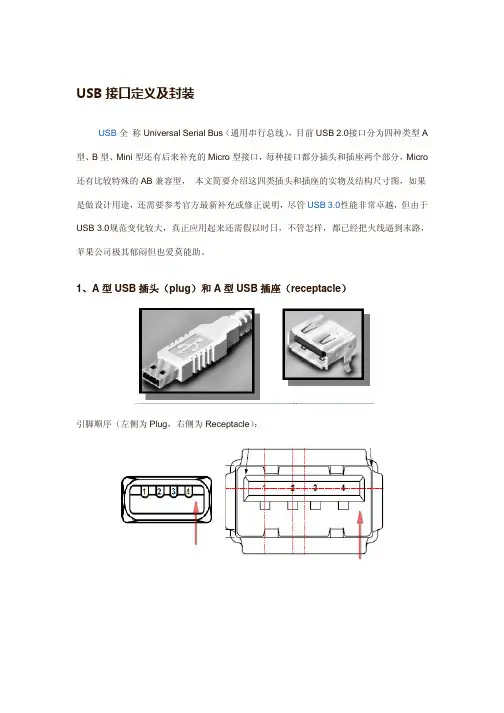

USB接口定义及封装
USB全 称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A
型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro
还有比较特殊的AB兼容型， 本文简要介绍这四类插头和插座的实物及结构尺寸图，如果
是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于
USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，
苹果公司极其郁闷但也爱莫能助。
1、A型USB插头（plug）和A型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle）：
引脚定义：
编号 定义 颜色识别
1 VBUS Red（红色）
2 D- White（白色）
3 D+ Green（绿色）
4 GND Black（黑色）
封装尺寸（单PIN Receptacle）：
2、B型USB插头（plug）和B型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：
引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：
3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：
引脚定义：
编号 定义 颜色识别
1 VBUS Red（红色）
2 D- White（白色）
3 D+ Green（绿色）
4 ID Not connected（未连接）
5 GND Black（黑色）
封装尺寸（Receptacle）：
以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，
USB接口定义图
图片简介：

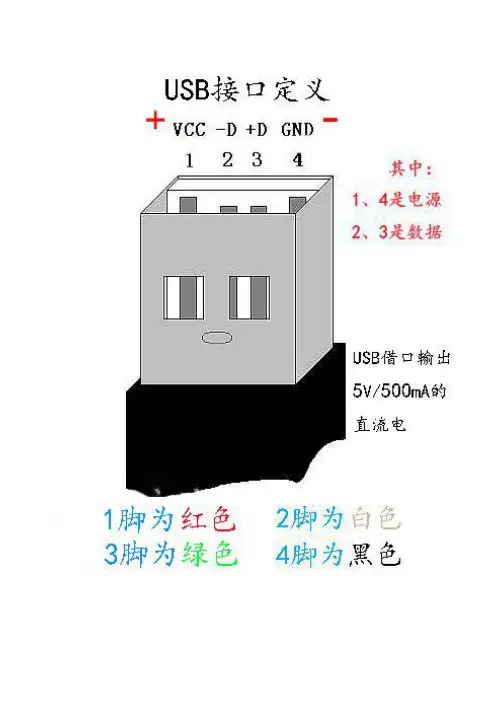

USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：
黑线：gnd
红线：vcc
绿线：data+
白线：data- USB接口定义:
USB引脚定义:
miniUSB接口定义:
miniUSB引脚定义:
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)
ps/2鼠标键盘接口定义
PS/2设备接口用于许多现代的鼠标和键盘它是由IBM开发，物理上的PS/2端口是两类连接器中的一种5脚的DIN或6脚的mini-DIN这两种连接器在电气特性上是十分类似的实际上两者只有一点不同那就是管脚的排列这就意味着这两类连接器可以很容
易用一种简单的硬件连线的适配器来转换这种适配器
ps/2鼠标键盘接口定义
Pin Name Dir Description
1 DATA Key Data
2 n/c - Not connected 3
GND Gnd
4 VCC
Power , +5 VDC
5 CLK Clock
6 n/c - Not connected
ps/2鼠标键盘接口定义引脚定义
Pin Name Dir Description
1 CLK Key CLOCK
2 GND GND
3 DATA Key DATA
4 NC - Not connected
5 VCC Power , +5 VDC
6 n/c - Not connected
USB 、Mini-USB 、Micro-USB 接口的引脚定义
本文地址： 看到网络上有很多USB、Mini-USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB 连线和接口应用的广泛性，特重新整理编辑，希望对大家有所帮助。
下面介绍标准USB 接口的引脚定义，USB是一种常用的PC 接口，只有4根线（两根电源，两根信号）。需要注意的是，千万不要把正负极接反了，否则会烧掉USB
设备或者电脑主板的南桥芯片！
USB 接口的引脚定义（照牛排一般看公口，梯形对着自己，A型USB 公口从右数
起，B型的则是左起顺时针转个圈）
Mini-USB 接口的引脚定义（也是看公口，梯形对着自己，
A、B型的Mini-USB 公口都从左数起）
其中，Mini USB接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。例如数码相机直接连接到打印机上，通过OTG 技术连接两台设备间的USB 口，将拍出的相片立即打印出来）中才使用。Mini USB接口又分Mini-A、B 和AB 接口，如果你的系统仅仅是用做Slave，那么就使用B 接口（手机上用的一般都是B 型Mini USB接口）。系统控制器会判断ID 脚的电平判断是什么样的设备插入：
如果ID 脚是高电平，则是B 接头插入，此时系统就做主模式（Master
Mode）；
如果ID 脚为低电平，则是A 接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做Slave。
常见的USB 接口：从左往右依次为：Mini USB公口（A型）、Mini USB公口（B
型）、USB公口（B型）、USB母口（A型）、USB公口（A型）
PS：还有一种（微型USB）。2007年9月，开放移动终端平台（OMTP）公布了全球统一的手机充电器接口标准为Micro USB，新的Micro USB规范支持手机等移动设备，并且为今后更小、更紧凑的便携设备做好了准备。Micro USB标准支持目前USB 的OTG 功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输。Micro USB和Mini USB接口都是5Pin
