USB全 称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽，USB2。0的最大传输带宽为480Mbps（即60MB/s），而USB3。0的最大传输带宽高达5.0Gbps（500MB/s)。目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型， 本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3。0性能非常卓越,但由于USB 3。0规范变化较大，真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：

1、本文封装尺寸来源,USB 2。0 Specification Engineering Change Notice(Date：10/20/2000）

2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20—miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2。0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2。0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle)

引脚顺序（左侧为Plug，右侧为Receptacle）： (完整版)USB接口定义及封装

引脚定义:

编号 定义 颜色识别

1 VBUS Red（红色）

2 D- White（白色)

3 D+ Green(绿色）

4 GND Black(黑色）

封装尺寸(单PIN Receptacle)：

USB接口介绍-Type A

（一）认识USB Type A

USB Type A是目前应用最广泛的接口标准，该标准一般用于个人电脑PC中。通过接口，可以将从鼠标、键盘、U盘、硬盘、打印机等各种设备连接到计算机上进行操作。

Type-A接口分为A型USB插头（plug）和A型USB插座(receptacle）两类,行业里我们一般称为公口和母口。一般线上带的是公口（插头），机器上带的是母口（插座）.公口和母口我们常用M、F表示，A/M就是指A型公头，A/F就是指A型母口.

（二）USB Type A的优点

1、可以热插拔。这就让用户在使用外接设备时，可以直接在PC开机时，就可以将USB电缆插上使用。

2、携带方便。USB设备大多以“小、轻、薄”见长,对用户来说，同样20G的硬盘，USB硬盘比IDE硬盘要轻一半的重量,在想要随身携带大量数据时，当然USB硬盘会是首要之选了。

3、标准统一。应用外设统统可以用同样的标准与PC连接,如USB硬盘、USB鼠标、USB打印机,等等。 4、可以连接多个设备。USB在PC上往往具有多个接口，可以同时连接几个设备，如果接上一个有4个端口的USB HUB时,就可以再连上4个USB设备,以此类推，尽可以连下去，将你家的设备都同时连在一台PC上而不会有任何问题(注:最高可连接至127个设备)。

（三）USB2。0和3.0标准下Type A引脚和封装

虽然USB已经发展到USB3.1规范，但在我们见到机器基本上都是USB 2.0和USB 3。0这两种。下面介绍这两种标准下的接口定义和封装.

USB 2。0 Type A

1、USB 2。0 Type—A 引脚顺序（左侧为Plug,右侧为Receptacle）：

2、USB 2.0 Type—A 引脚定义：

3、USB 2。0 Type-A 封装尺寸（单PIN Receptacle）：

USB 3.0 Type—A 1、引脚顺序(左侧为Plug，右侧为Receptacle）：

USB接口定义图

图片简介：

USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：

黑线：gnd

红线：vcc

绿线：data+

白线：data- USB接口定义:

USB引脚定义:

miniUSB接口定义:

miniUSB引脚定义:

从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)

ps/2鼠标键盘接口定义

PS/2设备接口用于许多现代的鼠标和键盘它是由IBM开发，物理上的PS/2端口是两类连接器中的一种5脚的DIN或6脚的mini-DIN这两种连接器在电气特性上是十分类似的实际上两者只有一点不同那就是管脚的排列这就意味着这两类连接器可以很容

易用一种简单的硬件连线的适配器来转换这种适配器

ps/2鼠标键盘接口定义

Pin Name Dir Description

1 DATA Key Data

2 n/c - Not connected 3

GND Gnd

4 VCC

Power , +5 VDC

5 CLK Clock

6 n/c - Not connected

ps/2鼠标键盘接口定义引脚定义

Pin Name Dir Description

1 CLK Key CLOCK

2 GND GND

3 DATA Key DATA

4 NC - Not connected

5 VCC Power , +5 VDC

6 n/c - Not connected

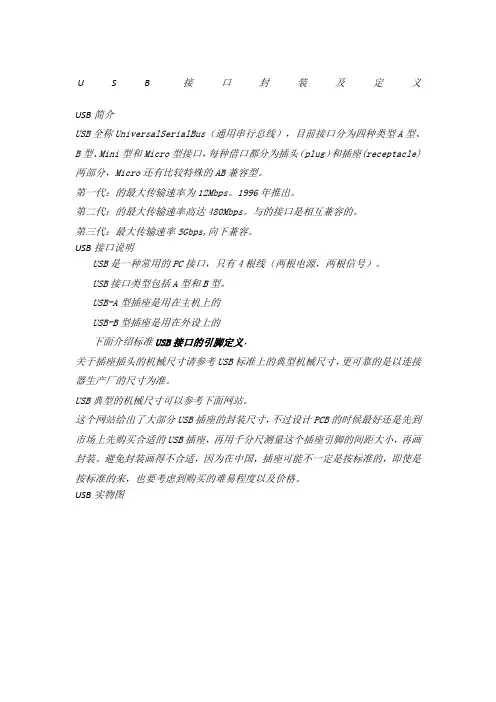

USB接口封装及定义

USB简介

USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：的最大传输速率为12Mbps。1996年推出。

第二代：的最大传输速率高达480Mbps。与的接口是相互兼容的。

第三代：最大传输速率5Gbps,向下兼容。

USB接口说明

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的

USB-B型插座是用在外设上的

下面介绍标准USB接口的引脚定义，

关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图

USBA型插座和插头引脚定义

USBA-B型引脚功能

引脚序号 功能名 典型电线颜色

1 VBUS 红

2 D-

白

3 D+ 绿

4 GND 黑

Shell Shield

USBA型插座DIP直插

USBA型插座SMT贴片

USBB型插座和插头

USBA-B型引脚功能

引脚序号 功能名 典型电线颜色

1 VBUS 红

2 D- 白

3 D+ 绿

4 GND 黑

Shell Shield

USBB型插座DIP直插 USBMini-B型插座和插头

USBMini-B插座和插头

？

USB mini-B型插座引脚分布 USB mini-B型插头引脚分布
