高电压技术习题

高电压与绝缘技术教研室 气体放电的基本物理过程

1、什么叫间隙的伏秒特性曲线?它有什么作用?

2、什么叫“污闪”?发生污闪的最不利的大气条件是什么?

3、一空气间隙的均匀电场，已知当极间距离S＝1mm、δ＝0.1时，击穿电压Ub＝800V。

〔1〕、定性画出巴森曲线。

〔2〕、如S=1cm，δ=0.01时，击穿电压Ub=?

4、电晕产生的物理机理是什么？它有哪些有害影响？试列举工程上各种防晕措施的实例。

5、说明巴申定律的实验曲线的物理意义是什么？（要求作出曲线加以说明）

气体介质的电气强度

1、试举例提高气隙（气体间隙）击穿电压的各种方法。

2、一均匀电场、置于密度为δ的空气中，若已知极间距离S=1cm ，电子碰撞游离倍数α=3，阴极表面游离系数γ=0.035。问气隙能否被击穿？如何保持S不变，用什么方法可提高该气隙的击穿点压？

3、某棒-板气隙的直流耐受电压与间隙距离S的关系曲线中

①（正）棒-板的曲线斜率是否最大?

②已知在某S值下，（负）棒-板的耐受电压是1250KV，问它能否耐住1000KV

（峰值）的工频交流电压？为什么？

液体和固体介质的电气特性

1、画出电介质的等效电路（非简化的）及其向量图，说明电路中各元件的含义，指出介质损失角。

2、双层电介质串联，合闸于直流电源

①定性划出I随时间t的变化曲线

②指出吸收电流，说明产生它的原因（简答）

③已知，60秒电阻值为2500MΩ，15秒电阻值为1800MΩ（K合时为零时刻），问绝缘电阻和吸收比各是多少？ 3、简述提高固体绝缘击穿电压的方法和热老化的象征。

4、说明极间隙的主要作用。说明变压器储油器中设隔气胶囊的目的。

5、为什么某些电容量较大的设备如电容器，长电缆，大容量电机等，经高压试验后，其接地放电时间要求长达5～10min？

电气设备绝缘预防性试验

1、西林电桥试验题

〔1〕、测量C.T.(电压互感器)的高压绕组与低压绕组和地之间的绝缘的tgδ和Cx，使用西林电桥正接线还是反接线

1.变电站进线段保护是指在邻近变电站()的一段线路上加强防雷保护措施。

[正确答案：A]

A、1-2km

B、2-4km

C、4-8km

D、8-10km

2.S1与S2分别为避雷器与受保护设备的伏秒特性曲线，为使设备受到可靠保护则需()。

[正确答案：C]

A、S1高于S2

B、S1与S2交叉

C、S1低于S2

D、保护关系与伏秒特性无关

3.电力工程中电气设备最常见的耐压试验是()耐压试验。

[正确答案：B]

A、直流

B、工频交流

C、雷电冲击

D、操作冲击

4.单项变压器在收到过电压的瞬间可以将其看作一个等值的()。

[正确答案：A]

A、电感

B、电容

C、电阻

D、L-C电路

5.空载线路合闸过电压作用的主要影响因素是()。

[正确答案：A] A、合闸相位

B、线路损耗

C、线路上残压

D、单项自动重合闸

6.以下属于操作过电压的是()。

[正确答案：B]

A、工频电压升高

B、电弧接地过电压

C、变电所侵入波过电压

D、铁磁谐振过电压

7.流注理论未考虑()的现象。

[正确答案：B]

A、碰撞游离

B、表面游离

C、光游离

D、电荷畸变电场

8.有些绝缘内部某些集中性缺陷已很严重，但其绝缘电阻和吸收比均较高。因此，还需对()进行测量。

[正确答案：A]

A、泄漏电流

B、闪络电压

C、击穿电压

D、介质损耗角

9.雷击杆塔引起的线路绝缘闪络称为()。

[正确答案：B]

A、击穿

B、反击

C、直击

D、绕击 10.地面落雷密度是指()地面上的平均落雷次数。

[正确答案：C]

A、每个月每平方公里

B、每个月每平方米

C、每个雷电日每平方公里

D、每个雷电日每平方米

11.变电站直击雷防护的主要装置是()。

[正确答案：D]

A、避雷线

B、避雷器

C、放电间隙

D、避雷针

12.下列不属于影响固体介质击穿电压因素的是()。

[正确答案：A]

A、小桥效应

B、电压作用时间

C、受潮

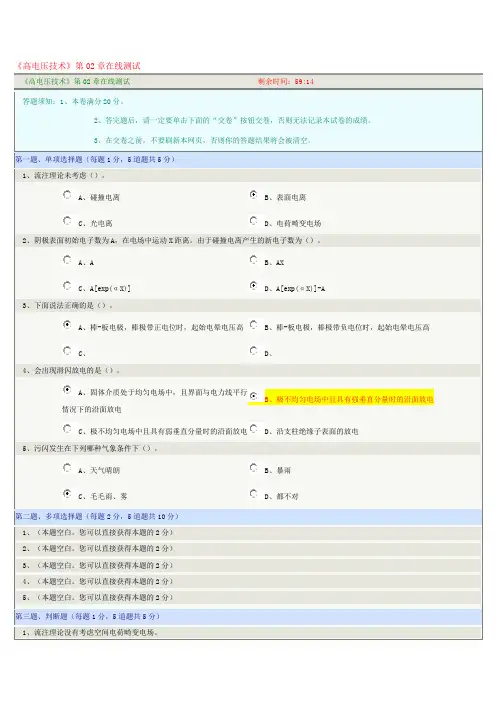

《高电压技术》第02章在线测试

《高电压技术》第02章在线测试 剩余时间： 59:14

答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）

1、流注理论未考虑（）。

A、碰撞电离 B、表面电离

C、光电离 D、电荷畸变电场

2、阴极表面初始电子数为A，在电场中运动X距离。由于碰撞电离产生的新电子数为（）。

A、A B、AX

C、A[exp(αX)] D、A[exp(αX)]-A

3、下面说法正确的是（）。

A、棒-板电极，棒极带正电位时，起始电晕电压高 B、棒-板电极，棒极带负电位时，起始电晕电压高

C、 D、

4、会出现滑闪放电的是（）。

A、固体介质处于均匀电场中，且界面与电力线平行情况下的沿面放电 B、极不均匀电场中且具有强垂直分量时的沿面放电

C、极不均匀电场中且具有弱垂直分量时的沿面放电 D、沿支柱绝缘子表面的放电

5、污闪发生在下列哪种气象条件下（）。

A、天气晴朗 B、暴雨

C、毛毛雨、雾 D、都不对

第二题、多项选择题（每题2分，5道题共10分）

1、（本题空白。您可以直接获得本题的2分）

2、（本题空白。您可以直接获得本题的2分）

3、（本题空白。您可以直接获得本题的2分）

4、（本题空白。您可以直接获得本题的2分）

5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）

1、流注理论没有考虑空间电荷畸变电场。 正确 错误

2、正棒负板的起始电晕电压高，击穿电压低。

正确 错误

3、负棒正板的起始电晕电压高，击穿电压低。

正确 错误

4、工频电压下，棒-板气隙的击穿电压总是发生在棒极为正极性的那半周的峰值附近。

谋学网www.mouxu.om

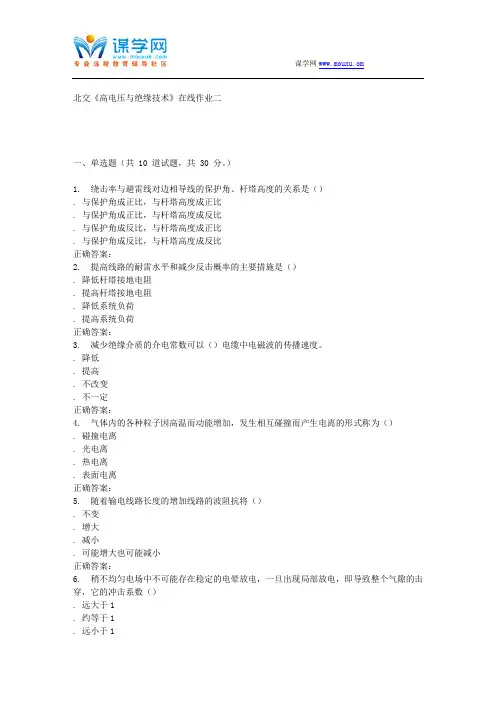

北交《高电压与绝缘技术》在线作业二

一、单选题（共 10 道试题，共 30 分。）

1. 绕击率与避雷线对边相导线的保护角、杆塔高度的关系是（）

. 与保护角成正比，与杆塔高度成正比

. 与保护角成正比，与杆塔高度成反比

. 与保护角成反比，与杆塔高度成正比

. 与保护角成反比，与杆塔高度成反比

正确答案：

2. 提高线路的耐雷水平和减少反击概率的主要措施是（）

. 降低杆塔接地电阻

. 提高杆塔接地电阻

. 降低系统负荷

. 提高系统负荷

正确答案：

3. 减少绝缘介质的介电常数可以（）电缆中电磁波的传播速度。

. 降低

. 提高

. 不改变

. 不一定

正确答案：

4. 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生电离的形式称为（）

. 碰撞电离

. 光电离

. 热电离

. 表面电离

正确答案：

5. 随着输电线路长度的增加线路的波阻抗将（）

. 不变

. 增大

. 减小

. 可能增大也可能减小

正确答案：

6. 稍不均匀电场中不可能存在稳定的电晕放电，一旦出现局部放电，即导致整个气隙的击穿，它的冲击系数（）

. 远大于1

. 约等于1

. 远小于1 谋学网www.mouxu.om

. 不确定

正确答案：

7. 流注理论未考虑（）的现象。

. 碰撞电离

. 表面电离

. 光电离

. 电荷畸变电场

正确答案：

8. 下列各种极化形式中，极化所需时间最短的是（）

. 电子式极化

. 离子式极化

. 偶极子极化

. 夹层极化

正确答案：

9. 输电线路的波阻抗的大小与线路的长度（）

. 成正比

. 成反比

. 无关

. 不确定

正确答案：

10. 气体中产生带电粒子的最重要方式是（）

. 光电离

. 热电离
