办公楼弱电工程施工方案
一、 前言
随着信息技术的不断发展，办公楼的弱电系统越来越重要。弱电系统是指除供电系统、照明系统、空调系统等强电系统外，对其他信息传输、控制及智能化设备提供电力、信号、信息等服务的系统。本文将介绍办公楼弱电工程施工方案，包括准备工作、设计与布局、材料与设备、施工流程等方面。
二、 准备工作
1. 确定需求：在设计弱电系统之前，首先要明确办公楼的需求，例如网络布线、电话系统、监控系统、安防系统等，以及未来可能的扩展需求。
2. 审查结构：对办公楼的结构进行审查，包括楼层平面图、建筑结构、空调系统、照明系统等，以便在布线设计中考虑结构限制。
3. 安全评估：对施工现场进行安全评估，采取必要的安全措施，确保施工过程中不发生安全事故。
三、 设计与布局
1. 网络布线：根据办公楼的需求，设计合理的网络布线方案，包括水平布线和垂直布线，确保网络信号的高效传输。
2. 电话系统：设计电话线路的布局方案，考虑办公室、会议室、接待处等不同区域的需求，确保通信畅通。
3. 监控系统：根据办公楼的安全需求，设计合理的监控摄像头布局方案，覆盖整个办公楼的重要区域。
4. 安防系统：设计门禁、报警系统的布局方案，确保对办公楼的安全进行有效的监控和保护。
四、 材料与设备
1. 网络布线材料：选择高品质的网络布线材料，包括网线、光纤、网络面板、连接器等，确保网络信号传输的质量和稳定性。
2. 电话线路设备：选择符合国家标准的电话线路设备，包括电话线、分机、交换机等，确保通信质量和稳定性。
3. 监控摄像头：选择高清晰度、低光环境适应性好的监控摄像头，确保监控画面清晰、稳定。 4. 门禁、报警设备：选择高品质的门禁、报警设备，包括刷卡器、报警主机、烟感器等，确保安全系统的可靠性和稳定性。
五、 施工流程
1. 布线施工：按照设计方案进行网络、电话、监控系统的布线施工，确保布线合理、美观、易于维护。

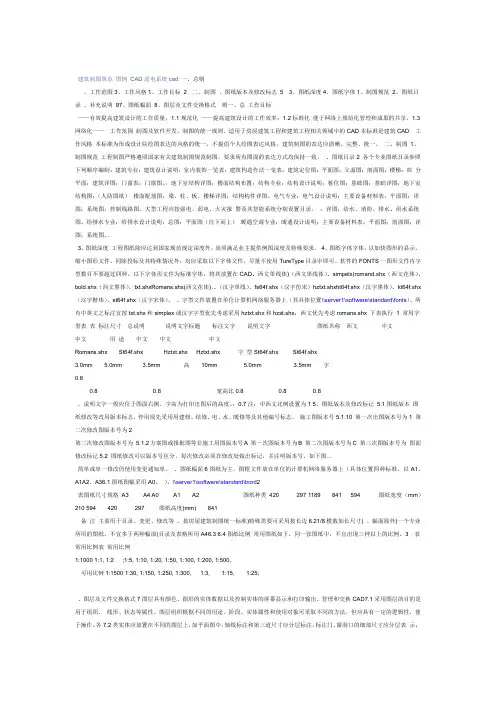

建筑制图规范 图例 CAD弱电系统cad 一、总则
、工作范围3、工作风格1、工作目标 2 二、制图 、图纸版本及修改标志 5 3、图纸深度4、图纸字体1、制图规范 2、图纸目录 、补充说明 97、图纸幅面 8、图层及文件交换格式 则一、总 工作目标
——有效提高建筑设计的工作质量；1.1规范化 ——提高建筑设计的工作效率；1.2标准化 便于网络上规范化管理和成果的共享。1.3网络化—— 工作范围 制图及软件开发。制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD本标准是建筑CAD 工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 、图纸目录2 各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部 分平面；建筑详图；门窗表；门窗图。；地下室结构详图；楼面结构布置；结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸） 楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报 警及其智能系统分别设置目录。 ；详图；给水、消防、排水、雨水系统图。给排水专业：给排水设计说明；总图；平面图（自下而上） 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。．
3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体字体，以加快图形的显示，缩小图形文件。同除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType目录中即可。软件的FONTS一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD、西文单线体)（西文单线体）、simpelx(romand.shx（西文花体）、bold.shx（西文黑体）、txt.shxRomans.shx(西文花体)、。（汉字单线）、fs64f.shx（汉字仿宋）hztxt.shxht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、st64f.shx（汉字宋体）、 。字型文件放置在单位计算机网络服务器上（其具体位置\\server1\software\standard\fonts）。所有中英文之标注宜按txt.shx和simplex或汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx 下表执行 1 常用字型表 表 标注尺寸 总说明 说明文字标题 标注文字 说明文字 图纸名称 西文 中文
某体育馆详细电气设计cad施工图纸
某体育馆详细电气设计 CAD 施工图纸
在现代建筑中，电气设计是至关重要的一环，它不仅关系到建筑的正常运行和使用，还直接影响到人们的生活和工作质量。对于体育馆这样的大型公共建筑，其电气设计更是需要精心规划和细致考量。接下来，让我们详细探讨一下某体育馆的电气设计 CAD 施工图纸。
首先，我们来看一下体育馆的供电系统设计。为了确保体育馆在各种情况下都能稳定供电，采用了多路市电接入，并配备了应急备用电源。市电接入的线路经过了精心规划，以减少线路损耗和提高供电可靠性。备用电源则能够在市电出现故障时迅速启动，保证关键设备的正常运行，如照明系统、广播系统、安全监控系统等。
照明系统是体育馆电气设计中的一个重点。根据不同的区域和功能需求，设计了多种照明方案。比赛场地的照明要求亮度高、均匀度好，以满足比赛和转播的需要。采用了专业的体育照明灯具，并通过精确的计算和布置，确保了场地内的照明效果达到相关标准。观众席的照明则注重舒适性和节能性，采用了分区控制的方式，可以根据不同的场景调节亮度。此外，还设置了应急照明系统，以保障在紧急情况下人员的疏散安全。
在弱电系统方面，体育馆配备了完善的通信网络、广播系统和安防监控系统。通信网络覆盖了整个场馆，包括有线网络和无线网络，满足观众和工作人员的通信需求。广播系统能够实现分区广播和全馆广播，用于发布通知、播放音乐和进行赛事解说等。安防监控系统则对体育馆的各个角落进行实时监控，保障人员和财产的安全。监控摄像头的布置经过了精心设计，确保没有盲区。
电气线路的敷设也是施工图纸中的重要内容。根据不同的电压等级和用途，线路采用了不同的敷设方式。强电线路主要采用桥架敷设和穿管敷设，弱电线路则采用专门的线槽敷设，以减少信号干扰。线路的走向和敷设路径都经过了合理规划，既考虑了美观性，又便于后期的维护和检修。
配电箱和配电柜的设计也是不容忽视的。根据场馆内不同区域的用电负荷，合理配置了配电箱和配电柜的数量和规格。配电箱和配电柜的位置选择在便于操作和维护的地方，同时要满足防火、防潮等要求。内部的电气元件选型严格按照相关标准，确保其性能可靠、安全耐用。

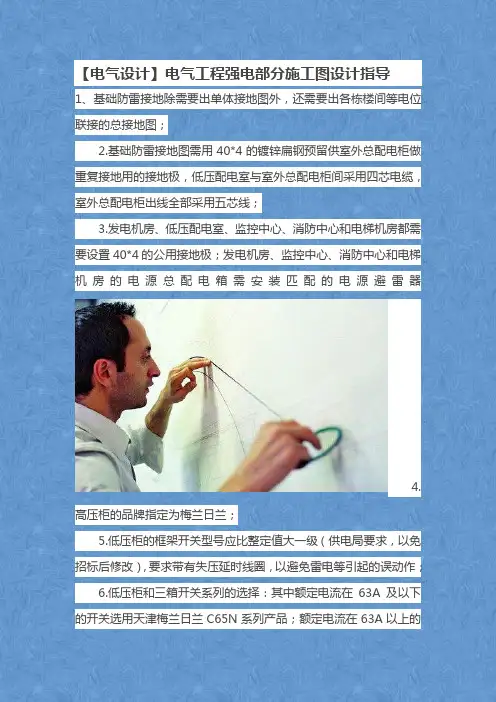

【电气设计】电气工程强电部分施工图设计指导
1、基础防雷接地除需要出单体接地图外，还需要出各栋楼间等电位联接的总接地图；
2.基础防雷接地图需用40*4的镀锌扁钢预留供室外总配电柜做重复接地用的接地极，低压配电室与室外总配电柜间采用四芯电缆，室外总配电柜出线全部采用五芯线；
3.发电机房、低压配电室、监控中心、消防中心和电梯机房都需要设置40*4的公用接地极；发电机房、监控中心、消防中心和电梯机房的电源总配电箱需安装匹配的电源避雷器
4.高压柜的品牌指定为梅兰日兰；
5.低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改），要求带有失压延时线圈，以避免雷电等引起的误动作；
6.低压柜和三箱开关系列的选择：其中额定电流在63A及以下的开关选用天津梅兰日兰C65N系列产品；额定电流在63A以上的漏电开关选用天津梅兰日兰NSD系列产品；额定电流在63A以上的非漏电开关选用常熟（CM1）系列产品；有带漏电保护的漏电开关附件采用电子式；
7.给电视放大器箱、网络交换箱、可视对讲箱及燃气抄表集线箱预留电源，特别是多层，弱电箱集中的位置应预留3-4个电源插座；
8.门磁、红外线只敷设管道，不预留接线盒；
9.发电机房门应为隔音防火门；
10.配电房的布置、设备选型应周全考虑，设备房室内地面标高应比室外高（具体数值，按规范执行）；
11.在发电机房风机应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，保证该处风机供电的连续性；
12.发电机房、配电房、水泵房、大型风机房，应考虑噪音（高频、低频）对住户的影响，应尽量避免将设备房设在住户的下面，电梯机房、井道如与住户较近，亦应考虑电梯运行噪音对住户的影响，并在设计方面采取相应措施；
13.电气设计时需考虑房间梁所在位置，避免灯位布置在梁上或梁边。
14.配电箱﹑电表箱及其它留洞位置﹑尺寸大小，在结构图中有清楚的表示，特别注意在楼梯间电表箱留洞尺寸大小，能否安置。户内配电箱置于入户门后或较次要位置，底边距地1600。
