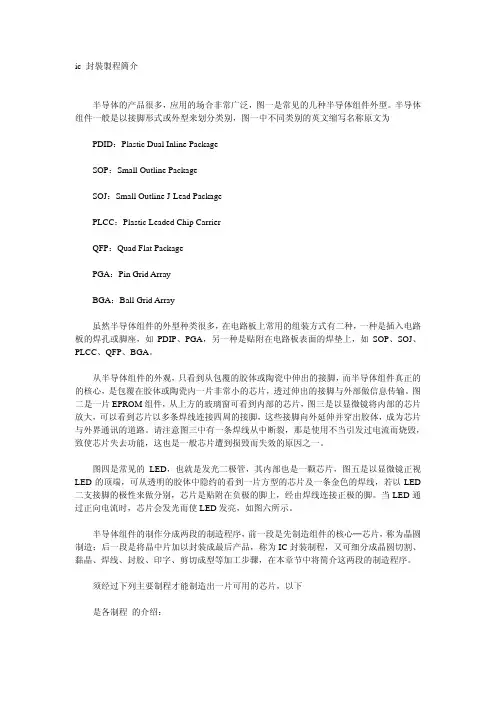

ic 封裝製程簡介
半导体的产品很多，应用的场合非常广泛，图一是常见的几种半导体组件外型。半导体
组件一般是以接脚形式或外型来划分类别，图一中不同类别的英文缩写名称原文为
PDID：Plastic Dual Inline Package
SOP：Small Outline Package
SOJ：Small Outline J-Lead Package
PLCC：Plastic Leaded Chip Carrier
QFP：Quad Flat Package
PGA：Pin Grid Array
BGA：Ball Grid Array
虽然半导体组件的外型种类很多，在电路板上常用的组装方式有二种，一种是插入电路
板的焊孔或脚座，如PDIP、PGA，另一种是贴附在电路板表面的焊垫上，如SOP、SOJ、
PLCC、QFP、BGA。
从半导体组件的外观，只看到从包覆的胶体或陶瓷中伸出的接脚，而半导体组件真正的
的核心，是包覆在胶体或陶瓷内一片非常小的芯片，透过伸出的接脚与外部做信息传输。图
二是一片EPROM组件，从上方的玻璃窗可看到内部的芯片，图三是以显微镜将内部的芯片
放大，可以看到芯片以多条焊线连接四周的接脚，这些接脚向外延伸并穿出胶体，成为芯片
与外界通讯的道路。请注意图三中有一条焊线从中断裂，那是使用不当引发过电流而烧毁，
致使芯片失去功能，这也是一般芯片遭到损毁而失效的原因之一。
图四是常见的LED，也就是发光二极管，其内部也是一颗芯片，图五是以显微镜正视
LED的顶端，可从透明的胶体中隐约的看到一片方型的芯片及一条金色的焊线，若以LED
二支接脚的极性来做分别，芯片是贴附在负极的脚上，经由焊线连接正极的脚。当LED通
过正向电流时，芯片会发光而使LED发亮，如图六所示。
半导体组件的制作分成两段的制造程序，前一段是先制造组件的核心─芯片，称为晶圆
制造；后一段是将晶中片加以封装成最后产品，称为IC封装制程，又可细分成晶圆切割、
半导体封装技术是指将芯片封装在一个保护壳内，以保护芯片免受外界环境的影响，并提供与外部电路连接的接口。半导体封装技术的不同等级、作用和演变过程如下：
1. 等级：
- TO（Transistor Outline）封装：这是最早的封装形式，主要用于分立器件的封装，如晶体管、二极管等。
- DIP（Dual In-line Package）封装：DIP 封装是一种双列直插式封装，广泛应用于早期的集成电路。
- SOP（Small Outline Package）封装：SOP 封装是一种小尺寸封装，比 DIP 封装更小，适用于引脚数量较少的集成电路。
- QFP（Quad Flat Package）封装：QFP 封装是一种四面扁平封装，引脚数量较多，适用于高密度集成电路。
- BGA（Ball Grid Array）封装：BGA 封装是一种表面贴装封装，采用球形焊点，适用于引脚数量非常多的集成电路。
- CSP（Chip Scale Package）封装：CSP 封装是一种芯片级封装，尺寸非常小，适用于高性能、高密度的集成电路。
2. 作用：
- 保护芯片：半导体封装可以保护芯片免受外界环境的影响，如湿度、温度、灰尘等。
- 提供电气连接：半导体封装提供了芯片与外部电路之间的电气连接，使得芯片能够正常工作。
- 提高可靠性：半导体封装可以提高芯片的可靠性，减少因焊点失效等问题导致的故障。
- 提高散热性能：半导体封装可以提高芯片的散热性能，降低芯片的温度，从而提高芯片的工作效率和寿命。
3. 演变过程：
- 最初的半导体封装主要是 TO 和 DIP 封装，随着集成电路的发展，引脚数量逐渐增加，出现了 SOP、QFP 等封装形式。
- 随着表面贴装技术的发展，BGA、CSP 等封装形式逐渐成为主流。
- 目前，半导体封装技术正在向更高密度、更小尺寸、更高性能的方向发展，如 3D 封装、系统级封装（SiP）等。
第三代的半导体的制备工艺
第三代半导体制备工艺指的是制备新型半导体材料和器件的工艺方法，通常是指从晶圆生长到器件刻蚀和封装的整个过程。
1. 晶圆生长：第三代半导体材料主要包括化合物半导体材料如氮化镓、碳化硅和磷化氮等。晶圆生长是制备这些材料的首要步骤。常用的方法包括有机金属化学气相沉积（MOCVD）、分子束外延（MBE）和气相传输外延（MOVPE）等。这些方法通过在晶体基底上不断沉积材料分子来生长晶圆，保证晶圆质量和晶体结构的稳定。
2. 材料处理：在晶圆生长之后，需要对材料进行后续的处理步骤，如退火、离子注入和杂质控制等。这些步骤可以提高材料的电学性能、减少缺陷和提高结晶质量。
3. 模式化：在晶圆上制备器件之前，需要先进行光刻和蚀刻等模式化的工艺步骤。光刻是将图案投影到光刻胶上，然后通过化学蚀刻将图案转移到晶圆上。这些步骤通常需要高精度的光刻机和化学蚀刻设备。
4. 器件制备：在晶圆上完成模式化之后，可以进行器件的制备。第三代半导体器件包括晶体管、发光二极管（LED）、激光器、太阳能电池和功率器件等。制备过程包括金属沉积、腐蚀、刻蚀和封装等步骤。
5. 测试和封装：制备完成的器件需要进行测试和封装。测试用于验证器件的性能和特性，封装则是将器件放置在适合于使用的封装中，以保护器件并方便使用。封装可以采用常规的半导体封装方法，如焊接和封装胶囊等。
总的来说，第三代半导体的制备工艺包括晶圆生长、材料处理、模式化、器件制备、测试和封装等阶段，每个阶段都需要高精度的设备和精细的工艺控制。这些工艺方法的进步和提高是实现第三代半导体材料和器件商业化的关键。
一、 介绍半导体封装技术
半导体封装技术是将芯片和其它元件封装在一起，以保护芯片不受外界影响，并便于安装和使用的技术。其主要步骤包括前固化、粘合、后固化、切割等。
二、 半导体封装技术后固化工艺的重要性
后固化工艺是半导体封装技术中不可或缺的一部分，它直接影响到封装件的质量和性能。掌握后固化工艺流程至关重要。
三、 半导体封装技术后固化工艺流程介绍
1. 探针测试
在封装过程中，需要对芯片进行探针测试，以确保其正常工作。探针测试是一种非常关键的测试工艺，可发现芯片的问题，保证最终封装件的质量。
2. 后固化材料选择
选择合适的后固化材料对封装件的性能至关重要。适合的后固化材料能够增强封装件的耐热性、防潮性和绝缘性能，提高其可靠性。
3. 后固化温度和时间控制
后固化的温度和时间对封装件的性能影响很大。合理的固化温度和时间能够确保封装件在使用过程中不会出现老化、断裂等问题。
4. 后固化工艺监控
通过对后固化工艺进行监控和调整，可以确保封装件的质量稳定。监控指标包括固化温度、时间、环境湿度等。及时发现问题并进行调整，是保证封装件质量的重要手段。
5. 器件存放和包装
封装件固化后，需要进行适当的存放和包装，以防止其受潮和污染。良好的存放和包装措施可以有效延长封装件的使用寿命。
四、 结语
后固化工艺流程对半导体封装技术起着至关重要的作用，只有严格控制后固化工艺流程，才能保证封装件的质量和性能。希望本文对您了解半导体封装技术后固化工艺流程有所帮助。后固化工艺是半导体封装技术的重要环节，它不仅影响到封装件的质量和性能，还直接关系到整个封装过程的稳定性和可靠性。在半导体封装行业中，后固化工艺流程是一个至关重要的部分。接下来，我们将更详细地讨论后固化工艺流程的相关内容。
1. 后固化温度和时间的控制
后固化的温度和时间是确保封装件质量稳定的关键参数。在后固化的过程中，需要对温度和时间进行严格的控制和监测。通常情况下，固化的温度和时间会根据所使用的后固化材料和封装件的具体要求而有所不同。一般来说，较高的温度和较长的固化时间能够更好地保证封装件内部材料的结合力和性能稳定性。对后固化温度和时间的控制显得尤为重要。
