乙烯工程平行检验资料(43页)

表1 混凝土坍落度平行检验记录1、检验方法：用坍落度检测器和钢尺量测检查。

2、检验数量：施工单位应对每车预拌混凝土坍落度进行检查，监理单位至少每10车随机抽取1次平行检验,且不少于1次。

3、检验时间：混凝土搅拌车到达浇筑现场，浇筑前。

4、本表可用于施工单位自检或监理单位平行检验混凝土坍落度使用。

用于施工单位自检时，监理单位可不签字；用于监理平行检验时，检查人由监理员签字。

5、现场检测坍落度与厂家配合比坍落度差距较大时应及时通知混凝土厂家调整。

表2 钢筋外观质量平行检验记录编号：说明:1、钢筋进场后，外观质量检测应在监理单位的见证下进行。

除本表格外，检测结果同时应在监理见证记录中予以体现。

2、检验频率：以同牌号、同炉号、同规格、同交货状态的钢筋，每60t为一批,60t的按每30t一批，不足30t以一批计，每批抽检1次.3、钢筋重量偏差的测定：(1)测量钢筋重量偏差时，试样应从不同根钢筋上截取,数量不少于5支。

每支试验长度不小于500mm 。

长度应逐支测量，精确到1mm 。

测量试样总重量时，应精确到不大于总重量的1%。

(2）用钢丝刷清除钢筋试样表面杂物后，称取试样总重量。

用下式计算钢筋实际重量和理论重量的偏差（%）：100理论重量试样总长度)理论重量试样总长度(试样实际总重量）%重量偏差（⨯⨯⨯-=（3）钢筋理论重量可见下表:热轧光圆钢筋: 热轧带肋钢筋:4、外观质量:钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状锈蚀等。

根据检测结果在相应栏内填“有"或“无",平直栏直接填“平直”或“弯曲”。

5、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。

当不一致时，应查明材料来源，否则应退货。

6、当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔出退货；存在油污应清理干净;存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级处理。

7、外观检查合格后,应及时见证取样送有资质的检测机构进行力学性能检测，检测合格后方可使用.表3 土方路基（路床）平行检验记录的产品为过渡性产品。

工程监理平行检验台帐监理机构（盖章）：总监理工程师（签字）：目录一、工程监理“平行检验”方案1.前言2.“平行检验”编制依据3.基本规定4.“平行检验”实施的范围、程序、内容及要点二、平行检查检验附表1.测量工程（附表）1.1 控制点“引测依据、保护措施”监理测量复核记录1.2 工程定位、放线监理测量复核记录2.地基与基础工程（附表）2.1 钻孔灌注桩监理平行检验表2.2 人工挖孔灌注桩监理平行检验表2.3 静压预制桩监理平行检验表3.进场原材料（附表）3.1 建筑结构工程原材料及实体检查检验要求3.2 混凝土试验平行检验表3.3 砂浆试验平行检验表3.4 工程材料进场质量平行检验汇总表3.5 钢筋进场外观检验（报验）平行检验记录3.6 模板拼装及周转检验（报验）平行检验记录3.7 混凝土塌落度平行检测记录4.结构工程（附表）4.1 分部分项工程自检完成通知单4.2 混凝土回弹平行检验记录4.3 钢筋保护层厚度平行检测记录4.4 现浇混凝土构件尺寸检测记录4.5 建筑物重直度、标高、全高监理抽测表4.6 轴线、层高、板厚检测记录4.7 建筑结构工程平行检验、隐蔽验收记录汇总表5.安装工程（附表）5.1 线路绝缘电阻监理平行检验表5.2 防雷接地监理平行检验表5.3 室内外结水、排水预留孔洞位置（标高、安装高度）监理平行检验记录表5.4 插座监理平行检验记录表6.节能工程（附表）6.1 节能工程外墙监理平行检验记录表6.2 节能工程外门窗及玻璃监理平行检验记录表7.检验批质量平行验收表7.1 检验批划分计划7.2 检验批质量平行验收（附表）TJ4.1 地基基础分部工程质量监理平行验收记录汇总表TJ4.1.1 土方开挖分项工程检验批质量平行验收表TJ4.1.2 土方回填分项工程检验批质量平行验收表TJ4.1.4 锚杆及土钉墙支护分项工程检验批质量平行验收表TJ4.1.17 水泥土搅拌桩支护分项工程检验批质量平行验收表TJ4.1.31 防水混凝土分项工程检验批质量平行验收表TJ4.1.32 水泥砂浆防水层分项工程检验批质量平行验收表TJ4.1.33 卷材防水层分项工程检验批质量平行验收表TJ4.1.34 涂料防水分项工程检验批质量平行验收表TJ4.1.37 防水混凝土细部构造分项工程检验批质量平行验收表TJ4.1.38 锚喷支护防水分项工程检验批质量平行验收表TJ4.2.0 主体结构分部工程质量监理平行验收记录汇总表TJ4.2.1 模板分项工程（现浇结构安装）检验批质量平行验收表TJ4.2.3 分项工程（模板拆除）检验批质量平行验收表TJ4.2.4 钢筋分项工程（原材料、钢筋加工）检验批质量平行验收表TJ4.2.5 钢筋分项工程（钢筋连接、钢筋安装）检验批质量平行验收表TJ4.2.9 混凝土分项工程（原材料、配合比设计）检验批质量平行验收表TJ4.2.10 混凝土分项工程（混凝土施工）检验批质量平行验收表TJ4.2.11 现浇结构分项工程（结构施工）检验批质量平行验收表TJ4.2.12 现浇结构分项工程（设备基础）检验批质量平行验收表TJ4.2.15 砌体结构分项工程检验批质量平行验收表TJ4.2.16 混凝土小型空心砌块砌体分项工程检验批质量平行验收表TJ4.2.18 配筋砌体分项工程检验批质量平行验收表TJ4.2.19 填充墙分项工程检验批质量平行验收表三、施工阶段安全监理现场检查记录表1.表ALJ01 建筑工程施工安全管理资料检查表2.表ALJ02 建筑工程土方开挖与基坑支护安全检查表3.表ALJ03 建筑工程模板安全检查表4.表ALJ04 建筑工程高处作业安全检查表5.表ALJ05 建筑工程扣件式钢管脚手架安全检查表6.表ALJ06 建筑工程竹脚手架安全检查表7.表ALJ07 建筑工程施工现场临时用电安全检查表8.表ALJ08 建筑工程物料提升架安全检查表9.表ALJ09 建筑工程塔式起重机安全检查表10.表ALJ010 建筑工程施工机具安全检查表11.表ALJ011 三宝、四口安全检查核查表12.表Z.ALH 桩基施工阶段安全检查核查表13.表T.ALH 主体施工阶段安全检查核查表14.表ALC01 建筑工程安全防护改进通知书15.施工现场安全检查监理台帐核查表一、工程监理“平行检验”方案1.前言“平行检验”是施工阶段建设工程监理对工程实体进行质量控制的重要手段。

工程监理平行检验台帐监理机构（盖章）：总监理工程师（签字）：目录一、工程监理“平行检验”方案1.前言2.“平行检验”编制依据3.基本规定4.“平行检验”实施的范围、程序、内容及要点二、平行检查检验附表1.测量工程（附表）1.1 控制点“引测依据、保护措施”监理测量复核记录1.2 工程定位、放线监理测量复核记录2.地基与基础工程（附表）2.1 钻孔灌注桩监理平行检验表2.2 人工挖孔灌注桩监理平行检验表2.3 静压预制桩监理平行检验表3.进场原材料（附表）3.1 建筑结构工程原材料及实体检查检验要求3.2 混凝土试验平行检验表3.3 砂浆试验平行检验表3.4 工程材料进场质量平行检验汇总表3.5 钢筋进场外观检验（报验）平行检验记录3.6 模板拼装及周转检验（报验）平行检验记录3.7 混凝土塌落度平行检测记录4.结构工程（附表）4.1 分部分项工程自检完成通知单4.2 混凝土回弹平行检验记录4.3 钢筋保护层厚度平行检测记录4.4 现浇混凝土构件尺寸检测记录4.5 建筑物重直度、标高、全高监理抽测表4.6 轴线、层高、板厚检测记录4.7 建筑结构工程平行检验、隐蔽验收记录汇总表5.安装工程（附表）5.1 线路绝缘电阻监理平行检验表5.2 防雷接地监理平行检验表5.3 室内外结水、排水预留孔洞位置（标高、安装高度）监理平行检验记录表5.4 插座监理平行检验记录表6.节能工程（附表）6.1 节能工程外墙监理平行检验记录表6.2 节能工程外门窗及玻璃监理平行检验记录表7.检验批质量平行验收表7.1 检验批划分计划7.2 检验批质量平行验收（附表）TJ4.1 地基基础分部工程质量监理平行验收记录汇总表TJ4.1.1 土方开挖分项工程检验批质量平行验收表TJ4.1.2 土方回填分项工程检验批质量平行验收表TJ4.1.4 锚杆及土钉墙支护分项工程检验批质量平行验收表TJ4.1.17 水泥土搅拌桩支护分项工程检验批质量平行验收表TJ4.1.31 防水混凝土分项工程检验批质量平行验收表TJ4.1.32 水泥砂浆防水层分项工程检验批质量平行验收表TJ4.1.33 卷材防水层分项工程检验批质量平行验收表TJ4.1.34 涂料防水分项工程检验批质量平行验收表TJ4.1.37 防水混凝土细部构造分项工程检验批质量平行验收表TJ4.1.38 锚喷支护防水分项工程检验批质量平行验收表TJ4.2.0 主体结构分部工程质量监理平行验收记录汇总表TJ4.2.1 模板分项工程（现浇结构安装）检验批质量平行验收表TJ4.2.3 分项工程（模板拆除）检验批质量平行验收表TJ4.2.4 钢筋分项工程（原材料、钢筋加工）检验批质量平行验收表TJ4.2.5 钢筋分项工程（钢筋连接、钢筋安装）检验批质量平行验收表TJ4.2.9 混凝土分项工程（原材料、配合比设计）检验批质量平行验收表TJ4.2.10 混凝土分项工程（混凝土施工）检验批质量平行验收表TJ4.2.11 现浇结构分项工程（结构施工）检验批质量平行验收表TJ4.2.12 现浇结构分项工程（设备基础）检验批质量平行验收表TJ4.2.15 砌体结构分项工程检验批质量平行验收表TJ4.2.16 混凝土小型空心砌块砌体分项工程检验批质量平行验收表TJ4.2.18 配筋砌体分项工程检验批质量平行验收表TJ4.2.19 填充墙分项工程检验批质量平行验收表三、施工阶段安全监理现场检查记录表1.表ALJ01 建筑工程施工安全管理资料检查表2.表ALJ02 建筑工程土方开挖与基坑支护安全检查表3.表ALJ03 建筑工程模板安全检查表4.表ALJ04 建筑工程高处作业安全检查表5.表ALJ05 建筑工程扣件式钢管脚手架安全检查表6.表ALJ06 建筑工程竹脚手架安全检查表7.表ALJ07 建筑工程施工现场临时用电安全检查表8.表ALJ08 建筑工程物料提升架安全检查表9.表ALJ09 建筑工程塔式起重机安全检查表10.表ALJ010 建筑工程施工机具安全检查表11.表ALJ011 三宝、四口安全检查核查表12.表Z.ALH 桩基施工阶段安全检查核查表13.表T.ALH 主体施工阶段安全检查核查表14.表ALC01 建筑工程安全防护改进通知书15.施工现场安全检查监理台帐核查表一、工程监理“平行检验”方案1.前言“平行检验”是施工阶段建设工程监理对工程实体进行质量控制的重要手段。

九、平行检验记录
平行检验记录是指项目监理机构在施工单位自检的同时，按有关规定、建设工程监理合同约定对同一检验项目进行的检测试验活动所做的记录。

（一）平行检验记录
平行检验记录
工程名称：XX技术创新中心大厦编号：XXX
（二）填写说明
（1）平行检验的内容主要分为进场的工程材料和施工质量两大类。

施工质量包括测量、隐蔽工程、检验批质量验收等。

（2）检验的内容及部位。

检验的内容填写进场的工程材料名称或施工质量检验的内容，如测量、隐蔽工程、检验批等。

工程部位，进场材料填写拟使用的工程部位，施工质量检验填写具体的楼层、轴线等。

（3）检验手段。

取样试验、目测、现场检查、实测等。

（4）检查发现问题及处理结果。

发监理通知。

（5）检查结论。

填写经验收合格/不合格。

（三）相关规定及要求
项目监理机构应按有关规定、建设工程监理合同约定，对用于工程的材料进行平行检验。

项目监理机构对施工质量进行平行检验，应符合工程特点、专业要求及行业主管部门的有关规定，并符合建设工程监理合同的约定。

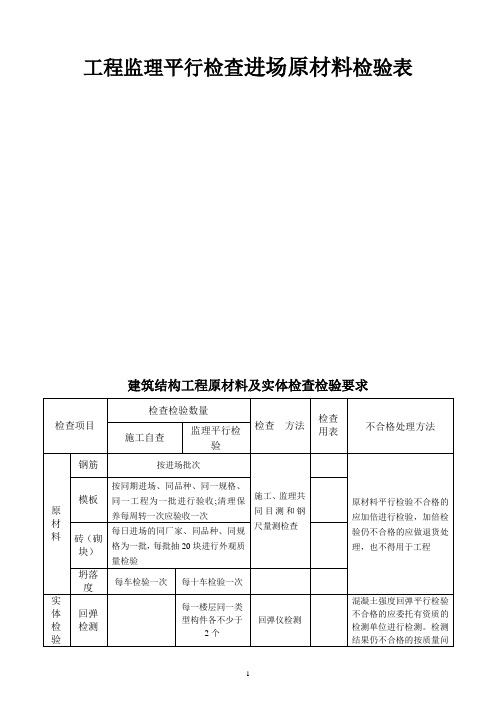

工程监理平行检查进场原材料检验表建筑结构工程原材料及实体检查检验要求混凝土试验平行检验表3砂浆试验平行检验表4工程进场材料质量平行检验汇总表5进附-4钢筋进场外观检验（报验）平行检查记录说明1、施工单位的专职质检员、材料员与监理机构的监理工程师、监理员一起进行检验。

2、直径偏差允许值：交货为A级不小于0.3㎜,交货为B级不小于0.4㎜;偏差超过允许值的应退货或降级使用。

3、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片老锈等，并在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲”。

4、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。

当不一致时，应查明材料来源，否则应退货。

5、当钢筋表面存在裂纹、起皮应退货;若存在损伤、不平直应剔出退货;存在油污应清理干净;存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级处理。

6、外观检查合格后，应及时见证取样送有资质的检测机构进行复试，复试合格后方可使用。

进附-5模板试拼装及周转检验（报验）平行检查记录说明：1、木模的拼装和保养更换的验收由施工单位的质量员、技术员（施工员）和监理机构的专业监理工程师、监理员一起进行，并以每一流水施工段为一个检验批。

2、木模板材厚度不得出现负偏差，起皮和脱胶应更换。

3、模板每周转一次应对保养更换情况进行检查记录，在本表相应栏内填“块数”。

4、脱模剂应有出厂合格证，不得使用废机油等污染性强的替代产品，并在相应栏内填涂刷了隔离剂的模板“块数”。

进附-6砖（砌块）外观检验（报验）平行检查记录说明：1、每日进场（同一生产厂、同品种、同规格）的砖（砌块）为一检查批，由施工单位的材料员、质量员、监理单位的专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收。

2、当检查有四块砖（砌块）存在不合格指标时，应双倍取样，仍有八块及以上的砖（砌块）存在不合格指标时，判定该批砖（砌块）为不合格，应退贷。

土方路基监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
填土方路基监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
路肩工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
砂垫层工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
级配碎石底基层工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×
水泥稳定碎石基层工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×
水泥混凝土面层工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×
沟槽土方开挖工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
沟槽土方回填工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
管道基础工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
管道接口连接监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
管道铺设工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”
井室工程监理平行检验记录
雨水口及支管工程监理平行检验记录
注：符合要求打“√”，不符合要求打“×”。

监理平行检验全套资料1. 背景介绍监理平行检验是为了确保工程监理质量管理工作的准确性、科学性和及时性，有针对性地实行的一项监理评估活动。

对于工程项目监理工作的评估，通常需要全面、全方位、全程进行检验，以确保监理工作符合相关法律法规和规范要求，确保工程质量和安全。

2. 监理平行检验的目的监理平行检验旨在解决监理工作中可能出现的问题，包括但不限于以下几个方面：•提高工程项目监理质量•减少监理工作中的错误和漏洞•规范监理工作的程序和流程•保证工程项目的质量和安全3. 监理平行检验的内容监理平行检验主要包括以下几个方面的内容：3.1 文件检查对监理文件进行全面、准确、及时的核对、盖章、归档工作，包括但不限于以下文件：•工程施工合同•工程施工图纸•工程监理合同•工程监理计划•工程监理报告•工程监理验收报告•工程监理资料变更申请3.2 监理日志检查对监理日志进行仔细检查，确保监理记录详实准确，内容完整。

同时，需对监理日志的填写要求和规范进行评估和指导，为监理人员提供相关培训。

3.3 监理现场检查对工程项目监理现场进行全面检查，包括但不限于以下方面：•工程材料的使用情况•施工工艺的符合性•工程质量的合格性•工程安全的保障情况3.4 监理过程检查对监理工作的流程和程序进行检查和评估，确保监理工作符合相关要求，包括但不限于以下方面：•监理报告的撰写和归档•监理验收的程序和要求•监理资料的管理和归档4. 监理平行检验的实施步骤监理平行检验的实施应遵循以下步骤：4.1 制定检验计划制定监理平行检验的具体计划，包括检查的内容、检查的范围和检查的时间表。

4.2 开展现场检查根据检验计划，对工程项目的监理现场进行详细检查，记录问题和不合格项，并提出整改要求。

4.3 撰写检验报告根据现场检查的情况，编写监理平行检验报告，包括问题清单、整改意见和建议等。

4.4 进行整改和复检监理人员根据监理平行检验报告中的要求进行整改，然后进行复检，确保整改的问题得到解决。

工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
工程名称：美景天城A-15#楼编号：
表B07工程平行检验记录
工程名称：美景天城A-15#楼编号：。

单兀名称：动设备安装注1:图中B 、C 、D 、E 为设备筒体水平度测量基准点。

注2 :设备安装标高测量值为设备基础上的标高基准线到设备支座底板下表面的距离。

注3: 4: L 为两端测点间的距离，取 L= 7000mm 。

项 目 测量部位 允许值 实测值 项 目 测量部位 允许值 实测值支座中心 位置偏差纵向 5 5 纵向水平 偏 差B -C 2.4 2.3 横向 54 D - E 2.4 2.2 支座标咼 偏 差滑动端± 5 5 横向水平 偏 差 B - D 7 6 固定端± 54C - E76滑动端支座滑动裕量 2 mm螺母松开和锁紧情况锁紧质量检查员: 施工班组长:SH/T 3503-J315卧式设备安装检验记录工程名称：武汉乙烯工程热电联 产设备名称 规 格高压分气缸设备位号24112-TK-001DN12O0X 9172 X 36建设/监理单位总承包单位施工单位专业工程师:专业工程师:专业工程师:日期:日期:日期:检验结论:备注或附图:水平度在出口法兰处测量，测量方向如图所示。

检验结论:水平度在出口法兰处测量，测量方向如图所示。

检验结论:水平度在出口法兰处测量，测量方向如图所示。

检验结论:建设/监理单位总承包单位施工单位专业工程师: 专业工程师: 专业工程师:质量检查员:施工班组长:日期: 日期: 日期:进风口间隙，mm备注或附图：进风口间隙测量测点29测点3测点4测点197〜10检验结论:建设/监理单位专业工程师：日期:总承包单位专业工程师：年月日日期:施工单位专业工程师：质量检查员：施工班组长：日期：年月日质量检查员: 施工班组长:SH/T 3503-J301机器安装检验记录工程名称：武汉乙烯热电联产单元名称：动设备安装设备名称 二次风机设备位号24111-SF-005型号RJ48-SW1900F项目允许值 实测值标 高 偏 差，mm± 54 中心线位置偏差，mm纵 向 5 2 横 向52轴承座水平偏差,mm/m纵 向横 向进风口间隙，mm备注或附图：进风口间隙测量检验结论:建设/监理单位 总承包单位专业工程师:专业工程师:测点17测点2测点3 7 测点47施工单位专业工程师: 日期:日期: 日期:5〜8建设监理单位 总承包单位施工单位注：h 为两测点间的距离，取 h =2900mm单位：mr项目测量部位允许值实测值项目测量部 允许值实测值标高 偏差0o± 5 2 支座中心 位置偏差位H0o 5 2 90o ± 5 1 90o 5 1 180o ± 5 1 180o 5 1 270o± 52 270o 5 2 垂直偏差— 0o /180o 3 1 方位偏差 0o10390o /270o 31工程名称：武汉乙烯工程SH/T 3503-J314 立式设备安装检验记录热电联产单元名称：装置内系统设备名称 仪表空气罐设备位号24111-T-011①1600X 2933格规hI Hl)'总承包单位施工单位工程名称：武汉乙烯工程立式设备安装检验记录SH/T 3503-J314热电联产单元名称：装置内系统中压疏水扩容器设备名称 设备位号24111-T-012基准线..注：h 为两测点间的距离，取 h =2800mm建设/监理单位单位：mr项目 测量部位 允许值 实测值 项 目 测量部 允许值 实测值标高 偏差0o± 5 2 支座中心 位置偏差~位~0o 5 2 90o ± 5 1 90o 5 1 180o ± 5 1 180o 5 1 270o± 52 270o 5 2 垂直偏差 0o /180o 3 1 方位偏差 0o10390o /270o 31检验结论:。
