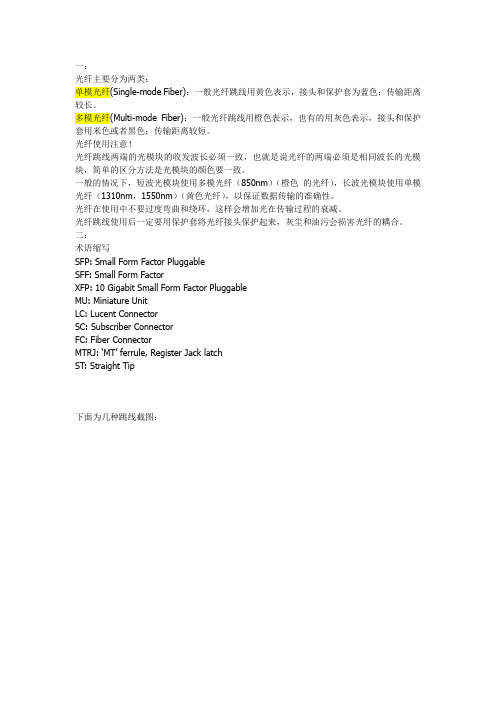

光纤主要分为两类：单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤使用注意！光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（850nm）（橙色的光纤），长波光模块使用单模光纤（1310nm，1550nm）（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
二：术语缩写SFP: Small Form Factor PluggableSFF: Small Form FactorXFP: 10 Gigabit Small Form Factor PluggableMU: Miniature UnitLC: Lucent ConnectorSC: Subscriber ConnectorFC: Fiber ConnectorMTRJ: ‘MT’ ferrule, Register Jack latchST: Straight Tip下面为几种跳线截图：LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。
2：FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆3：ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。
4：Sc到Sc两头都是GBIC的SC到LC，一头GBIC,另一头MINI-GBICST-SC,SC-SC,ST-ST这几种光纤跳线如何区别？ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。
一文看懂单模光纤和多模光纤的基础知识与区别
网络通信的高速发展，光纤的应用也是越来越广泛。
光纤，这是一个大并且泛的概念。
这其中还细分为单模光纤和多模光纤，这两者各自是什幺意思？两者之间又有什幺区别？下面易飞扬通信给大家做一个详细的介绍。
一：什幺是单模光纤？
单模光纤：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。
因此，其模间色散很小，适用于远程通讯。
多模光纤跳线采用的是多模光纤，两端都装有连接器，用来实现从设备到光纤布线链路的连接，有较厚的保护层，一般用在光端机和终端盒之间的连接。
多模光纤容许不同模式的光于一根光纤上传输，由于多模光纤的芯径较大，故可使用较为廉价的耦合器及接线器，多模光纤的纤芯直径为50μm至100μm。
二：单模光纤和多模光纤之前的区别是什幺？。

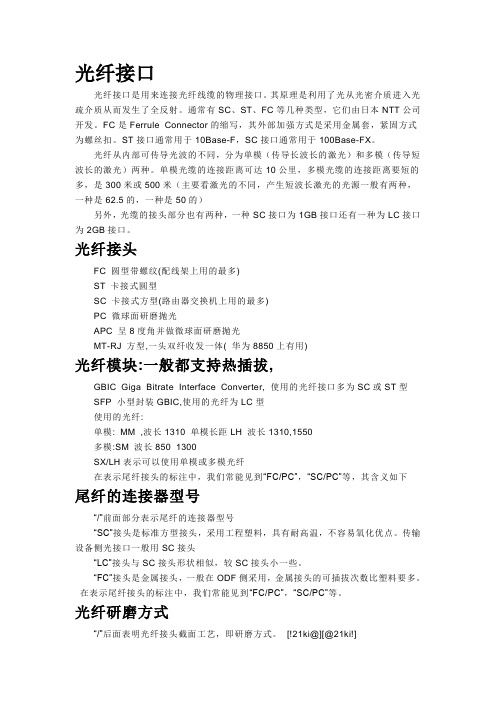

光纤接口光纤接口是用来连接光纤线缆的物理接口。
其原理是利用了光从光密介质进入光疏介质从而发生了全反射。
通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。
FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。
ST接口通常用于10Base-F，SC接口通常用于100Base-FX。
光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模（传导短波长的激光）两种。
单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米（主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的）另外，光缆的接头部分也有两种，一种SC接口为1GB接口还有一种为LC接口为2GB接口。
光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: MM ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850 1300SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下尾纤的连接器型号“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等。
单模与多模光缆介绍(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.单模光缆和多模光缆在物理上的主要区别是缆芯的尺寸，多模光缆有两种缆芯尺寸μm 和μm) 单模光缆的额定尺寸是μm，多模光缆可以让光信号以多种路、径(或模式)传输，而单模光缆，就象其名字那样，只允许光以一个路径传输高次模式和低次模式。
多模纤维：它有一个很大的电缆心线束，能够让数百条光线同时通过光纤进行传播。
多模光纤主要用于短距离的系统中（低于 2km），如房屋通信系统、个人专用数据网络及并行光学应用系统。
单模纤维：它有一个小得很多的电缆心线束，同时只能供一条光束通过电缆心线束进行传播。
单模纤维设计用来保持每一条光学信号经过长距离传输后在空间及光谱方面的完整性，可供更多的信息进行传输。
单模纤维典型的应用就是长距离和高带宽方面的应用程序。
多模光纤的纤芯直径为50~μm，包层外直径125μm，单模光纤的纤芯直径为μm，包层外直径125μm。
光纤的工作波长有短波长μm、长波长μm和μm。
光纤损耗一般是随波长加长而减小，μm的损耗为km,μm的损耗为km，μm的损耗为km，这是光纤的最低损耗，波长μm以上的损耗趋向加大。
由于OHˉ的吸收作用，~μm和~μm范围内都有损耗高峰，这两个范围未能充分利用。
80年代起，倾向于多用单模光纤，而且先用长波长μm。
多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
多模光纤和单模光纤一、多模光纤当光纤的几何尺寸远远大于光波波长时，光纤中会存在着几十种乃至几百种传播模式。
不同的传播模式具有不同的传播速度与相位，导致长距离的传输之后会产生时延、光脉冲变宽。
这种现象叫做光纤的模式色散。
模式色散会使多模光纤的带宽变窄，降低了其传输容量，因此多模光纤仅适用于较小容量的光纤通信。
二、单模光纤当光纤的几何尺寸可以与光波长相近时，光纤只允许一种模式在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤。
由于它只有一种模式传播，避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信。
三、使用光纤有哪些优点？1) 光纤的通频带很宽，理论可达30T。
2) 无中继支持长度可达几十到上百公里，铜线只有几百米。
3) 不受电磁场和电磁辐射的影响。
4) 重量轻，体积小。
5) 光纤通讯不带电，使用安全可用于易燃，易暴等场所。
6) 使用环境温度范围宽。
7) 使用寿命长。
四、如何选择光缆？光缆的选择除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择光缆的结构和外护套。
1、户外用光缆直埋时，宜选用松套铠装光缆。
架空时，可选用带两根或多根加强筋的黑色PE外护套的松套光缆。
2、建筑物内用的光缆在选用时应选用紧套光缆并注意其阻燃、毒和烟的特性。
一般在管道中或强制通风处可选用阻燃但有烟的类型（Plenum）或可燃无毒的类型（LSZH），暴露的环境中应选用阻燃、无毒和无烟的类型（Riser）。
3、楼内垂直或水平布缆时，可选用与建筑物内通用的紧套光缆、配线光缆或分支光缆时。
4、根据网络应用和光缆应用参数选择单模和多模光缆，通常室内和短距离应用以多模光缆为主，室外和长距离应用以单模光缆为主。
五、光纤越来越接近用户终端，“光纤到桌面”的意义和系统设计时需要注意哪些因素？“光纤到桌面”在水平子系统的应用中，和铜缆的关系是相辅相成不可或缺的。
光纤有其特有的长处，比如传输距离远、传输稳定、不受电磁干扰的影响、支持带宽高、不会产生电磁泄露。
单模和多模光纤的特点和应用一、光纤结构光纤是光导纤维的简称，是一种新的光波导，是光通信系统最普遍和最重要的传输媒质。
它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。
（光纤呈圆柱形，由纤芯、包层和涂覆层三部分组成。
）纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高。
包在外围的覆盖层就像不透明的物质一样，防止了光线在穿插过程中从表面逸出。
1. 纤芯位置：位于光纤的中心部位，直径：在4-50卩m单模光纤的纤芯直径为4-10 ^m ,多模光纤的纤芯直径为50卩m。
纤芯的成分：含有极少量掺杂剂的高纯度二氧化硅（如二氧化锗，五氧化二磷）作用是适当提高纤芯对光的折射率，用于传输光信号。
2. 包层位置：位于纤芯的周围直径：125 ^m成分：是含有极少量掺杂剂的高纯度二氧化硅。
掺杂剂（如三氧化二硼）的作用：适当降低包层对光的折射率，使之略低于纤芯的折射率，即纤芯的折射率大于包层的折射率（这是光纤结构的关键），它使得光信号封闭在纤芯中传输。
3. 光纤的最外层为涂覆层，包括一次涂覆层、缓冲层和二次涂覆层。
一次涂覆层：一般使用丙烯酸醋、有机硅或硅橡胶材料；缓冲层：一般为性能良好的填充油膏；二次涂覆层：一般多用聚丙烯或尼龙等高聚物。
涂覆层的作用：是保护光纤不受水汽侵蚀和机械擦伤，同时增加光纤的机械强度与可弯曲性，起着延长光纤寿命的作用。
涂覆后的光纤外径约 2. 5 mm。
4. 光纤最重要的两个传输特性损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
（I）光纤传输损耗：损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能；散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的。
当然，在光纤通信系统中还存在非光纤自身原因的一些损耗，包括连接损耗、弯曲损耗和微弯损耗等。
这些损耗的大小将直接影响光纤传输距离的长短和中继距离的选择。
光纤的知识首先，光纤分为单模光纤和多模光纤。
单模光纤：光纤芯较低，中心玻璃芯很细一般为9-10μm；单模光纤为一束光，衰减小，一般作为广域网连接线。
传输距离远。
多模光纤：光纤芯较粗，中心玻璃芯很粗一般为50或62.5μm；通过折射传播光信号，衰减比较大，一般作为机房内互联端口直接。
传输距离短。
如何区分单模光纤还是多模光纤？从外观上可以从下简单区分：单模光缆或尾纤上面的字体会有G652和SMF等字样内容。
（一般多为黄色，也有蓝色铠装）多模则为MMF。
（一般多为橙色）光纤的接口：常用的5中类型：1 SC：大方头，用来连接光纤模块（GBIC）2 LC：小圆头，用来连接光纤模块（SFP）3 FC：圆头拧插式，用来接机房的ODF架上，法兰盘等，长用在尾纤上。
4 ST: 圆头扣插式，用来接楼层弱电间的ODF架子上，法兰盘等，常用在尾纤上。
SFP模块：SFP 热插拔小封装模块，目前最高速率可达10G，多采用LC接口。
SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。
SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。
SFP 模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC （MINI-GBIC）按照波长分有850nm/1310nm/1550nm/1490nm/1530nm/1610nm。
波长为850/1310nm为SFP多模，传输距离在2KM以下，通常有MM字样。
波长是1310/1550nm的为单模，传输距离在2KM以上，通常有SM字样。
相对来说这三种波长的价格较其他三种要便宜。
裸模块如果没有标识很容易混淆，一般厂家会在拉环的颜色上进行区分，比如：黑色拉环的为多模，波长是850nm；蓝色是波长1310nm的模块，分多模和单模；黄色则是波长1550nm的模块；SFP单模模块：SPF多模模块：。
多模光缆和单芯光纤-概述说明以及解释1.引言1.1 概述概述:多模光缆和单芯光纤是光通信领域中常用的两种光纤传输介质。
它们都是基于光的传输原理，但在结构和性能方面存在一些差异。
多模光缆是一种内部包含多个光模式的光导纤维。
光模式经过反射和折射在光纤内部传播，光信号可以沿不同的输送模式进行传输。
相比之下，单芯光纤只有一个光模式，光信号只能以一种方式传输。
多模光缆具有一定的优点和应用场景。
其主要优势包括较大的传输带宽和灵活性。
由于多模光缆可以传输多个光模式，因此可以同时传输多个信号，提高传输效率。
多模光缆在局域网、数据中心和短距离通信等领域得到广泛应用。
然而，多模光缆也存在一些缺点和限制。
由于多个光模式的传播，多模光缆在长距离传输和高速率传输方面受到一定的限制。
光信号会因为光的色散而产生传输损耗和失真，限制了其在远距离高速通信中的应用。
与此相对比，单芯光纤在传输距离和速率方面具有更高的性能。
由于只有一个光模式的传输，单芯光纤可以实现更长距离和更高速率的光信号传输。
单芯光纤在远距离通信、长距离传输和高速率应用等领域具有更大的优势。
然而，单芯光纤也存在一些缺点和限制。
其安装和维护成本相对较高，对接口和设备的精确要求也较高。
在一些特殊应用场景下，单芯光纤可能会因为光的衰减和干扰而导致信号质量下降。
综上所述，多模光缆和单芯光纤在光通信中各有优势和限制。
在选择适合的光纤传输介质时，需要根据具体的需求和应用场景综合考虑其传输距离、速率、抗干扰性能、成本和安装难度等因素。
通过合理的选择和应用，可以最大限度地满足光通信的需求，并推动其在各个领域的进一步发展。
1.2 文章结构文章结构:本文将分为三个主要部分进行论述。
首先，在引言部分中，我们将对多模光缆和单芯光纤进行概述，并介绍文章的目的。
其次，正文部分将详细讨论多模光缆和单芯光纤的定义、原理、优点、应用、缺点和限制。
其中，多模光缆一节将分三个方面进行探讨，分别是定义和原理、优点和应用、缺点和限制；而单芯光纤一节也将从这三个方面进行详细阐述。
