幕墙手算计算入门(三)

0.45 广州、哈尔滨、塘沽、长白、通化
0.50 沈阳、呼和浩特、漳州、宁波、丹东
0.55 佳木斯、长春、温州、上海、青岛、烟台、营口、茂名、福州、威海、东兴、酒泉、大理
0.60 大连、乌鲁木齐
0.65 喀升、二连、阿克苏、海拉尔、嘉峪关
0.70 湛江、海口、三亚、香港、澳门、深圳、珠海、北海、满洲里
KN；
L ——计算层间高
m；
B ——分格宽
m；
T ——玻璃厚度
m；
γ玻 ——玻璃的密度
KN／m3
q 强度 ——竖框所受线荷载
KN/m
q ——强度荷载组合
qey ——作用于幕墙平面外水平分布地震作用 KN／m2；
b、刚度计算

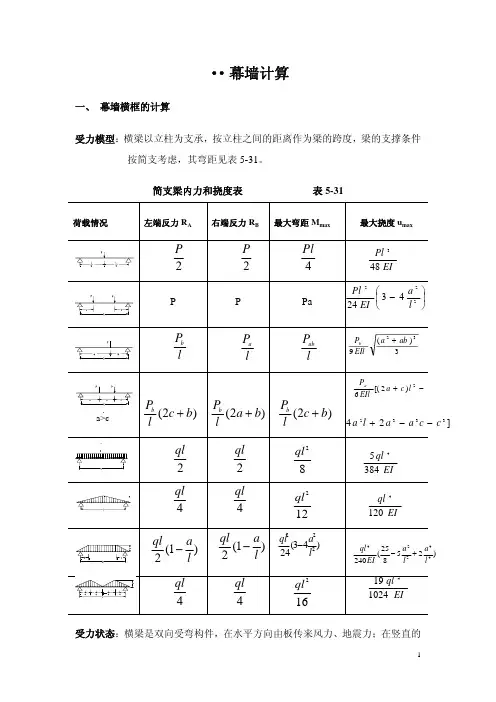

f＝5q 刚度 y·L4／384EIx q 刚度 y＝qy×B qy＝1×Wk＋0.6qey [f]＝B/180≤20mm 式中：q 刚度 y——在矩形荷载作用下竖框所受线荷载和作用； qy ——挠度荷载组合；
② 竖直方向的挠度 f＝5qxk·B4／384EIY
实际刚度计算先选横框，通过许用挠度[f]算出 Ixmin、Iymin 来核算所选择的 横框是否符合。
二、 幕墙竖框的计算： 立柱通常为偏心受拉构件，应避免设计成偏心受压构件，受压时容易丧失
稳定。立柱的轴向力由板、横梁的重量和立柱的重量产生；立柱的弯矩由横梁传 来的（有时由板材直接传来）的风力和地震力产生。
3)选择一弯矩绝对值最大截面进行应力验算：
M/γW+N/A0≤fa
4)选择一跨中弯矩最大一跨进行挠度验算：
fi 中=5qkbi4/384EI+MiDbi2/24EI fic=( -piai3/3-qkai4/8+qkdi4/24+MiAdi/3+MiDdi /6) /EI

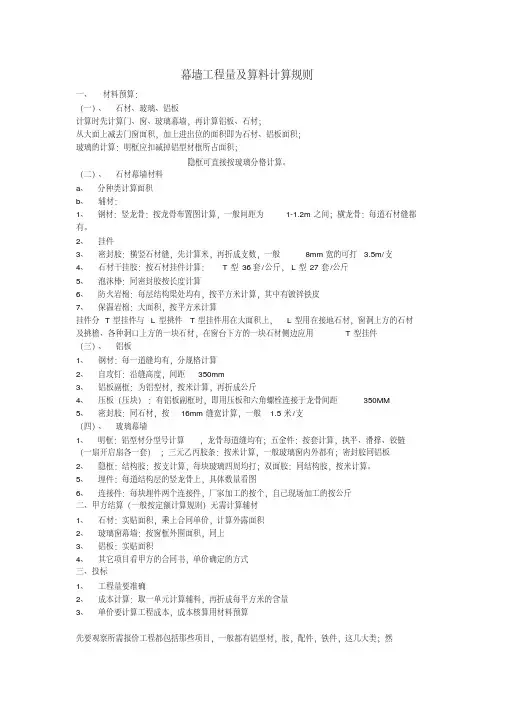

幕墙工程量及算料计算规则一、材料预算：（一）、石材、玻璃、铝板计算时先计算门、窗、玻璃幕墙，再计算铝板、石材；从大面上减去门窗面积，加上进出位的面积即为石材、铝板面积；玻璃的计算：明框应扣减掉铝型材框所占面积；隐框可直接按玻璃分格计算。

（二）、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨布置图计算，一般间距为1-1.2m之间；横龙骨：每道石材缝都有。

2、挂件3、密封胶：横竖石材缝，先计算米，再折成支数，一般8mm宽的可打 3.5m/支4、石材干挂胶：按石材挂件计算：T型36套/公斤，L型27套/公斤5、泡沫棒：同密封胶按长度计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件T型挂件用在大面积上，L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件（三）、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般 1.5米/支（四）、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算，每块玻璃四周均打；双面胶：同结构胶，按米计算。

5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤二、甲方结算（一般按定额计算规则）无需计算辅材1、石材：实贴面积，乘上合同单价，计算外露面积2、玻璃窗幕墙：按窗框外围面积，同上3、铝板：实贴面积4、其它项目看甲方的合同书，单价确定的方式三、投标1、工程量要准确2、成本计算：取一单元计算辅料，再折成每平方米的含量3、单价要计算工程成本，成本核算用材料预算先要观察所需报价工程都包括那些项目，一般都有铝型材，胶，配件，铁件，这几大类；然后按类别计算。

幕墙结构计算方法我折腾了好久幕墙结构计算方法，总算找到点门道。

咱先说，一开始我真是瞎摸索啊。

我就知道幕墙结构嘛，肯定得先考虑它受到的各种力，就像人站着得能承受自身重量，还得能扛住风来吹是一个道理。

我当时就先从荷载计算开始。

这个荷载计算可真是个头疼的事儿。

比如说风荷载，我一开始就简单按照书本上那种很笼统的公式去套，结果算出来的数据跟实际情况差老远。

这就好比你做菜，只看个食谱上大概的量瞎放调料，做出来的菜指定不好吃。

后来我才意识到，不同地区、不同建筑高度、不同幕墙朝向，那个风荷载的取值都大不一样。

我就专门去查当地的气象数据，像多少年一遇的最大风速啥的，这才慢慢把风荷载算得靠谱点。

还有自重荷载，这听起来好像简单，不就是幕墙材料自己的重量嘛。

但是，你得考虑到那些连接构件的重量啊。

我当时就犯浑，光算了玻璃和框架的重量，把那些螺栓、压板之类小部件的重量给忽略了。

等算出来整个结构受力的时候就发现问题大了，结构好像比想象中脆弱很多。

这就告诉我，可千万不能小看任何小部件的影响力。

应力计算这一块也不好搞。

很多人觉得，按照力学书上的简单公式套就完事儿了。

我试过啊，可没那么简单。

构件的形状、约束条件都会影响应力分布。

这东西就像水流一样，如果河道弯弯扭扭的，水的流动分布就不一样。

我会把幕墙结构简化成力学模型，但是简化过头或者简化得不对都会出问题。

关于幕墙结构计算还有好多小细节。

比如说温度荷载，一天天的温度变化会让幕墙材料伸缩，这也会产生应力。

这个一开始我根本就没考虑到。

还有地震作用，不同抗震设防烈度下，幕墙该怎么计算确保安全性也是千差万别。

我现在觉得，算幕墙结构呀，得特别细心。

每一个小因素都可能影响最终结果。

计算过程中多查规范，多跟做过实际项目的人交流，不要怕犯错，因为犯错的过程就是让你越来越懂的过程。

就比如建筑高度很高的时候，除了风荷载，你要考虑的东西又多了很多，像高空的气流紊流啥的，对幕墙结构都有影响。

有时候可能自己的数学功底不够强，算不了复杂的方程，我就想办法找一些计算软件帮忙。

幕墙工程量计算规则幕墙工程工程量计算规则（一）、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨布置图计算，一般间距为1-1.2m 之间；横龙骨：每道石材缝都有。

2、挂件3、密封胶：横竖石材缝，先计算米，再折成支数，一般8mm宽的可打3.5m/支4、石材干挂胶：按石材挂件计算：T型36套/公斤，L型27套/公斤5、泡沫棒：同密封胶按长度计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件 T型挂件用在大面积上，L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件（三）、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般1.5米/支（四）、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算，每块玻璃四周均打；双面胶：同结构胶，按米计算。

5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤钢骨架含量计算一、铝单板综合单价分析过程：1.选一个典型模数，模数越大，含量越准：取3.75*2.4这个面积为典型，2.4米为此处铝板的展开宽度，面积即为展开面积；2.算钢骨架数量：80*60*3方钢管为竖向通长骨架，8#槽钢转接件、5#槽钢横框为横向支撑杆，有间距安装，间距为立面图上接缝处，有几道算几道，连接件也不是通长，有间距安装，间距跟横框一样。

即：80*60*3方钢管：3.75单位m50角钢：（1.14+0.34*2+0.15*2）*3单位m8#槽钢：（0.45*2+0.305）*3单位m200*300*8mm钢板预埋：3单位个100mm厚保温层：1.2*3.75单位m2铝角码L40:10*3单位个3mm铝单板：3.75*2.4单位m23.把工程量从长度换算成重量：五金手册4.用所有工程量除以铝单板的展开面积，即为铝单板的单方含量。
