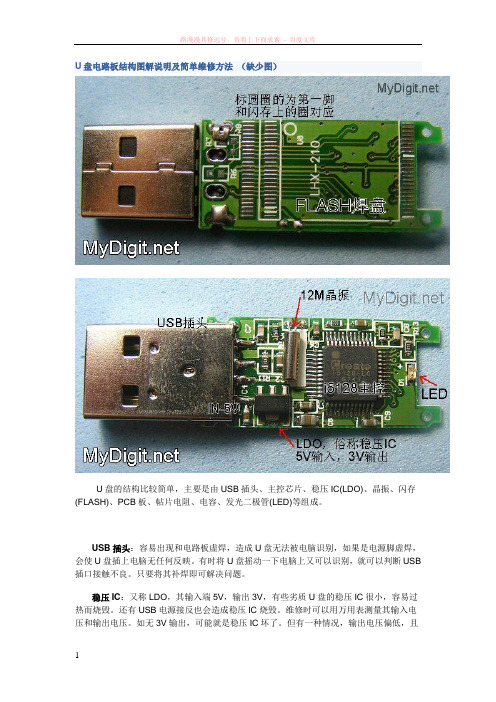

U盘电路板结构图解说明及简单维修方法（缺少图）U盘的结构比较简单，主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB 插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，其输入端5V，输出3V，有些劣质U盘的稳压IC很小，容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出，可能就是稳压IC坏了。
但有一种情况，输出电压偏低，且主控发烫，这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻，此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了，所以我们会看到许多U盘都没有外置LDO了，它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
u盘结构图闪存名称的由来主要就是因为其存储介质是Flash Memory，有多种技术能实现半导体存储，其中主要有NAND（与非）和NOR（异或）两种。
而我们如今用的“大容量”闪盘基本都是NAND型的，这是为什么呢？最主要的原因是：两者容量/单位成本！其次是速度！都有很大不同，因此应用场合有所不同。
USB接口电路的原理图USB接口电路是指用于连接计算机或其他设备的通用串行总线接口电路。
它通过电缆传输数据和供电，被广泛应用于计算机、移动设备、音视频设备等领域。
下面将从原理、组成部分和工作原理等方面详细介绍USB 接口电路的原理图。
一、USB接口电路的原理1.差分信号传输原理：USB接口电路采用差分信号传输，即正负两个信号线相互对称地传输信号。
在数据传输中，一个信号线传输高电平，另一个信号线传输低电平，通过两个信号的差值来传输数据。
差分信号传输可以提高传输速率，并减少信号传输中的串扰和噪声。
2.控制和数据线原理：USB接口电路包括两条控制线和多条数据线。
其中，控制线用于传输设备的控制信号，如插拔检测、供电控制等；数据线用于传输数据信号，分为数据输入线和数据输出线。
通过控制线和数据线的配合工作，实现设备之间的数据传输和通信。
3.供电原理：USB接口电路中，同时还包括供电线，用于向连接设备提供电力。
USB接口标准定义了不同的电源等级，包括5V、500mA，以及后来的USB3.0标准的更高电源等级。
通过供电线，连接设备可以从主设备获得所需的电力。
二、USB接口电路的组成部分1.物理层：物理层是USB接口电路的核心组成部分，负责传输数据信号和控制信号。
物理层包括差分收发器、驱动器、电阻网络等。
差分收发器负责差分信号的发送和接收，驱动器负责驱动信号的发送，电阻网络则用于调整信号的阻抗和电平。
2.控制器：USB接口电路中的控制器负责解码和编码数据，以及管理数据传输和控制信号的交互。
控制器通常由一块芯片实现，其中包括USB协议引擎、缓冲区、时钟电路等。
3. 连接器：USB接口电路的连接器用于与设备或计算机进行物理连接，提供插拔功能。
连接器通常由多个引脚组成，包括供电引脚、数据引脚和接地引脚等。
USB接口标准定义了不同形状和尺寸的USB连接器，如USB Type-A、Micro-USB、USB Type-C等。
USB接口定义左手665收藏时间：2015-3-30 8:45USB接口定义：USB有4根线，分别为：电源+VCC（红1 脚）、Pin 1。
电源- GND（黑4 脚）、Pin 4。
DATA+ 数据线（绿3 脚）、Pin 3。
DATA - 数据线（白2 脚）。
Pin 2。
A型接口:B型接口：USB接口定义图：USB接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：针脚名称说明接线颜色1VCC+5V电压红线2D-数据线负极白线3D+数据线正极绿线4GND接地黑线一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini USB (小型接口见下图：)引脚定义:引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连电源-5VB型：不接地(空)5GND黑地电源-5V其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
以上从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)各种USB插头实物图：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A 型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：标签：USB, 接口数据神线制作全教程线材处理完了，接下来我们需要做的就是更为考验技术的工作了：那就是焊接。
U盘电路板结构图解说明及简单维修U盘的结构比较简单，主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，其输入端5V，输出3V，有些劣质U盘的稳压IC很小，容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出，可能就是稳压IC坏了。
但有一种情况，输出电压偏低，且主控发烫，这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻，此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了，所以我们会看到许多U盘都没有外置LDO了，它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
U盘维修详细教程以下故障在维修时，首先要排除USB接口损坏及PCB板虚焊、及USB延长线正常的情况下，再维修判断。
1、U盘插到机器上没有任何反应维修思路：根据故障现象判断，U盘整机没有工作，而U盘工作所要具备的条件也就是我们维修的重点。

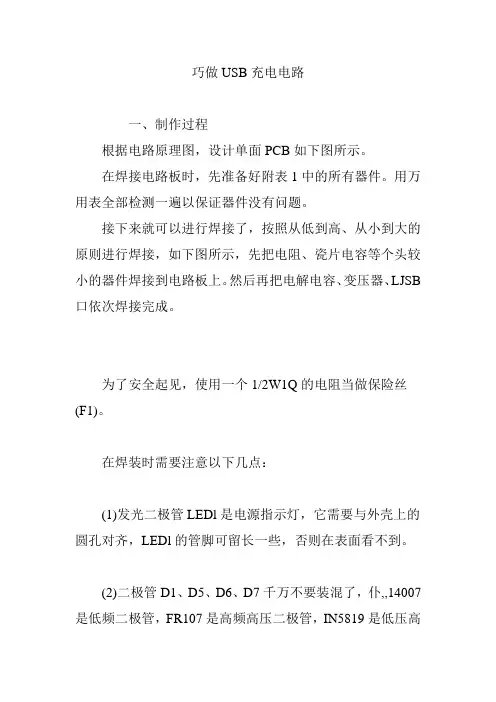

简单的USB充电适配器电路原理图MP4、MP3播放器、（手机）以及各种设备都可以从（电脑）的（USB）（端口）充电，这些设备的充电适配器一般都是按照标准USB 线设计的，带有一根可以从电脑充电的USB连接线和适配器。
我评测过一款用于中国mp4播放器的充电器，其充电电路非常简单。
充电适配器由两个简单的部分组成，大致是简单的5 个短信部分，提供充电输出和充电控制部分如果控制部分是带有3.7 伏（锂离子电池）的简单单（晶体管）(S9015) 电路，则电路的S（MPS）部分为5 伏输出，当绿色（LED）电池连接点亮时，红色LED 持续亮起几个型号检查后控制部分是相同的，根据充电电池SMPS功率和R1的（电流）计数差异（电阻）值180..250ma锂离子电池为5.6Ω 480.. 680 ma 电池1.5Ω 2.7 için 我看到充电适配器的SMPS 部分与控制部分的外部从外部用 5 伏焊接我测试了它对于mp4 播放器的充电电路来说工作得很好如果您不打算为播放器或其他设备内部的电池充电，如果您要连接直接电池，请在第二个电路中添加D1 和C1 元件。
中国锂离子充电适配器电路S9015是著名的PNP硅BJT晶体管。
该晶体管主要设计用于低增益（信号）放大。
本文将描述S9015 晶体管的引脚排列、规格、电路、等效项和其他详细信息。
S9015晶体管的特点类型：PNP集电极-发射极电压，最大值：-45V集电极-基极电压，最大值：-50V发射极-基极电压，最大值：-5V集电极电流-连续，最大值：-0.1A集电极耗散：0.4W直流电流增益：60至1000最小转换频率：150MHz工作和存储结温范围：-55 至+150°C封装：TO-92。

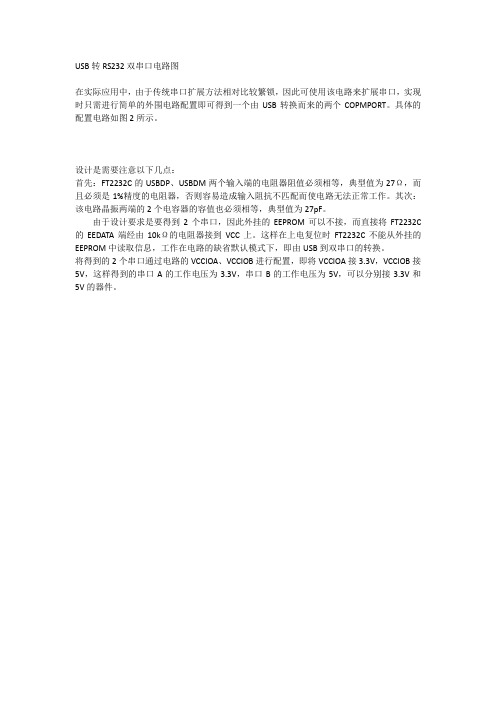

USB转RS232双串口电路图
在实际应用中，由于传统串口扩展方法相对比较繁锁，因此可使用该电路来扩展串口，实现时只需进行简单的外围电路配置即可得到一个由USB转换而来的两个COPMPORT。
具体的配置电路如图2所示。
设计是需要注意以下几点：
首先：FT2232C的USBDP、USBDM两个输入端的电阻器阻值必须相等，典型值为27Ω，而且必须是1%精度的电阻器，否则容易造成输入阻抗不匹配而使电路无法正常工作。
其次：该电路晶振两端的2个电容器的容值也必须相等，典型值为27pF。
由于设计要求是要得到2个串口，因此外挂的EEPROM可以不接，而直接将FT2232C 的EEDAT A端经由10kΩ的电阻器接到VCC上。
这样在上电复位时FT2232C不能从外挂的EEPROM中读取信息，工作在电路的缺省默认模式下，即由USB到双串口的转换。
将得到的2个串口通过电路的VCCIOA、VCCIOB进行配置，即将VCCIOA接3.3V，VCCIOB接5V，这样得到的串口A的工作电压为3.3V，串口B的工作电压为5V，可以分别接3.3V和5V的器件。

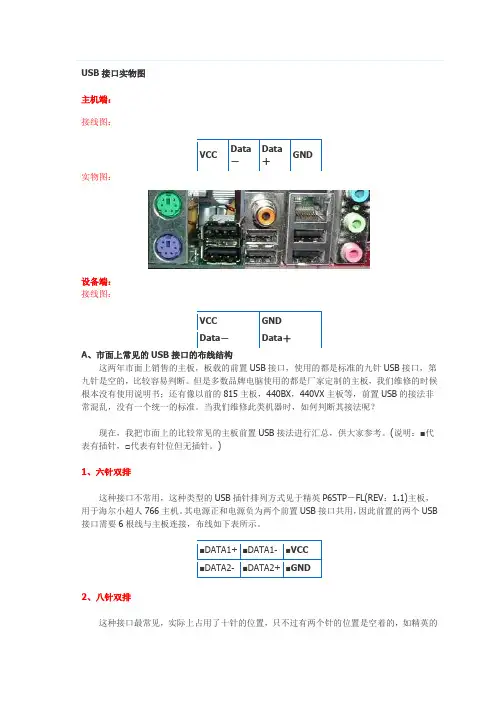

USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GNDData－Data＋A、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，我把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+ ■DATA1- ■VCC■DATA2- ■DATA2+ ■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易■VCC ■DATA－■DATA＋□NUL■GND■GND□NUL ■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。
■VCC ■DATA－■DATA＋■GND■GND ■DATA＋■DATA- ■VCC以下这种接口比较常见，多使用于815，或440BX较早的主板上。
主板USB接线图解机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。
这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。
二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GND Data－Data＋三、常见的USB接口的布线结构这两年的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
现在，我们把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作法是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
Application Note The Protection of USB 2.0 Applications Order Code 824 015 Competitor S 824 001 Competitor P I/O VRWM VCl,IO VCl,VDD VESD CIN IPP Package SOT23-6L SOT23-6L SOT23-6L SOT23-6L I/O 4 4 4 4 VRWM 5 5 5 5 V Cl,IO 12 22 14 28 VCl,VDD 7,5 15,5 9 19 VESD 12 kV 15 kV 8 kV 8 kV C IN 2 pF 3 pF 1 pF 3 pF IPP 12 A 12 A 5A 6A Number of I/O lines the TVS-Diode can protect Max. reverse working voltage ESD clamping voltage at I/O pin (IEC 61000-4-2, contact mode at 6kV ESD clamping voltage at VDD pin (IEC 61000-4-2, contact mode at 6kV Max. withstanding ESD pulse (IEC 61000-4-2, contact mode Input capacitance at I/O pin via. GND (VIN = 2,5V, VDD=5V Max. Withstanding surge current (8/20µs TLP Curve of different parts for VDD TLP Curve of different parts for I/O lines Recommended Layout for Single Single USB Port The two differential signal lines (D+ and D- are routed from connector to TVS-Diode (p/n 824 011 and via a common mode choke (p/n 744 232 090 to the USB controller as shown on the left picture below. This results in an awesome ESD protection and EMI suppression of both data lines. VBUS is routed like the signal line, but instead of the common mode choke a chip bead ferrite (p/n 742 792 641 is used.After the chip bead you may add a capacitor and a second chip bead as well to get the highest possible EMI suppression effect. For very sensible IC’s and / or high reliable applications you can get an optimized ESD suppression effect if you double contact a four-fold TVS array (p/n 824 015 like shown on right picture. JB, 2009-06-23 Page 6 of 9Application Note The Protection of USB 2.0 Applications Protection of single USB port Double protection of single USB port Designers preferring single channel components can also use the ESD Suppressors WE-VE. The connection has to be carried out from D+ / D- to GND. The other parts are connected in same way as above. Protection of single USB port Recommended Layout for Double USB Port According to single USB port protection the routing is very similar. Use here exactly the same parts as for single port protection and the protection level will also be the same. Protection of double USB port JB, 2009-06-23 Page 7 of 9Application Note The Protection of USB 2.0 Applications Bill of Material: Material: In this application note the following parts are used TVS-Diodes WE-TVS: 824 011: 824 015: Protection of 2 I&O lines and VDD line: Size SOT23-5L | 2pF CI/O | 5V VRWM | 5A IPP Protection of 4 I&O lines and VDD line: Size SOT23-6L | 2pF CI/O | 5V VRWM | 5A IPP ESD Suppressors WE-VE: 823 07 050 029: 823 06 050 029: Size 0402 | 0.2pF Ctyp | 5V VRWM | 17V VCL Size 0603 | 0.2pF Ctyp | 5V VRWM | 30V VCL Common Mode Chokes WE-CNSW: 744 232 090: Size 1206 | 370mA IDC | 300 mΩ RDC | 90Ω Impedance Chip Bead Ferrites WE-CBF: 742 792 641: Size 0603 | 2 000mA IDC | 150mΩ RDC | 300Ω Impedance USB-Connectors WR-COM: 614 008 260 21: 614 004 135 023: USB Typ A Connector | THT | Dual stacked USB Typ A Connector | THT | Vertical JB, 2009-06-23 Page 8 of 9Application Note The Protection of USB 2.0 Applications Interface Design Kit For an easy design of interfaces Würth Elektronik has launched a special Interface Design Kit. This design kit includes a design guide for USB 1.0 to USB 2.0, CAN, Ethernet, VGA, DVI, RS232 and RS485 interfaces and all the components used. These are ESDSuppressors, SMD Common Mode Chokes, Chip Bead Ferrites, LAN Transformers and the corresponding Connectors. In total are 35 different passive components with 235 parts and 4 evaluations boards in. The colour scheme makes it easy to locate the suitable parts for your application. Just follow the specific application colour and arrange your needed parts. For each application you find a simple block schematic where you see how to place the different components to get the best result. Try it - it’s worth each penny pen ny!! ny !! JB, 2009-06-23 Page 9 of 9。
车载ECU的安全性能要求很高，在电气、物理、化学等各方面，各大汽车厂商通常都有自己严格的标准。
一般情况下，车载ECU的外部接口都要有各种故障保护电路，其中最重要的莫过于对车载12V电源或对地发生短路时的保护电路。
由于USB接口可以直接输出5伏电源，所以短路保护显得尤为重要。
本文设计的保护电路可以实现对USB电源输出线的有效保护，无论USB电源输出线VBUS发生对12V电源还是对地短路，均不影响车载ECU内部电路的正常工作，实现了本质安全级的短路保护。
1、前言为了保证行车安全，车载ECU的安全性能要求很高，在设计时便要保证故障发生率尽量低。
作为目前应用最为广泛的移动外设与主机间通讯接口，USB（Universal Serial Bus）具有成本低、使用简单、支持即插即用、易于扩展等特点，在车载娱乐和存储设备上获得了广泛的应用。
因为USB接口提供了内置电源，可提供 500mA以上的电流，对于一些功率较大的设备，如移动硬盘等，其瞬时驱动电流则可达到1A以上。
如果车载ECU上带有像USB总线这种可以直接输出电源的接口，为防止接口电路发生对电源或对地短路时损坏机体，其接口部分通常都应具有保护电路，以便执行故障自诊断和保护功能。
当系统产生故障时，它能在存储体中自动记录故障代码并采用保护措施，防止系统损坏，避免引起安全事故。
2、电路设计利用比较器并结合外围电路，本文设计了一种可以自动探测USB电源输出线是否发了对12V电源或地短路，并且可以在短路故障发生时自动切断电源供应的保护电路。
另外，如果探测到联接设备不在支持的USB设备之列，系统也可以借助本电路主动断开电源供应，并自动根据设备的连接状态实现对电源供应的控制。
具体电路如图1所示。
图1 USB VBUS短路保护电路图中MN1和MN2是USB电源通道上的两个MOSFET，用于控制5伏电源的输出，它们的G端都连接到比较器的输出端上。
比较器的正端电位值受 3.3伏和VBUS共同影响，负端电位值由Umid通过电阻分压来决定，Umid的值总是与VCC5V和VBUS中的大者相同。
本充分发挥二极管的正向导通和反向截止的作用，并对MOS管中快恢复二极管加以利用，利用一个比较器便可以构成一个窗口比较器。
如果VBUS上的电压落在窗口之外（例如12V供电电压或地电平），那么比较器输出低电平，关断供电线的MOS管。
这样既使12V电压无法进入系统内部，也防止了系统5V供电因为对地短路而发生过流，起到了保护系统不受短路侵扰的作用。
3、功能论证假设比较器的两个输入端电位分别为U+和U-，输出电位为UO，二极管D1和D2的电压分别为UD1和UD2，可知：U- = （Umid—UD1）R2/（R2+R3）；（1）正常工作的情况下，U- < U+，UO为高电平，MOS管处于打开状态。
下面按照VBUS上电压值的大小分两种情况进行讨论，分析其值为多大时将使比较器输出发生反转，关断电源输出。
a、如果VBUS电压大于5V，因为二极管D2的反向截止作用，有：U+=3.3V；（2）又因为MN1和MN2中快恢复二极管的作用：VBUS=Umid；（3）当U- > U+ 时，比较器输出电平发生反转，即：（Umid—UD1）R2/（R2+R3）>3.3（4）即：Umid > 3.3（R2+R3）/ R2 +UD1（5）设此时VBUS的值为VBUSH，结合式（3）可得：VBUSH= 3.3（R2+R3）/ R2 +UD1（6）即当VBUS大于3.3（R2+R3）/ R2 + UD1时，比较器便会将MOS管关断。
b、如果VBUS电压小于3.3V，此时有：U+ =VBUS+UD2（7）Umid =VCC5V（8）当U- > U+ 时，比较器输出电平发生反转，由式（1）、（4）、（7）、（8），设此时VBUS的值为VBUSL，有：VBUSL = （VCC5V—UD1）R2/（R2+R3）— UD2；（9）即当VBUS小于（VCC5V—UD1）R2/（R2+R3）— UD2，比较器便会将MOS管关断。
假设比较的输出电压为UO，其电压传输特性如图2所示：图2电压传输特性由上述讨论可知，图1所示电路可以仅用一个比较器来构成阈值可调的窗口比较器，实现了对USB供电电路的有效保护。
当VBUS上连入的电压大于 VBUSH或小于VBUSL时，比较器的输出将变为低电平，关断MOS管MN1和MN2，将系统电源VCC5V和VBUS 隔离开来。
电路中C1和C2的作用是维持比较器输入端电压瞬时不变，另外，电路使用了三路幅值不同的电源，其中VCC12V用于比较器的供电，目的是在VBUS发生对电源短路时，防止比较器的负端输入电压大于其供电电压，同时也是为了能够充分打开MOS管MN1和MN2；VCC3.3V用作比较器正端参考电压，不建议将正端参考电压设置为高于3.3V，因为对于一些功耗较大的USB设备，其连接的瞬间会将VBUS拉低。
这期间VBUS的值将会位于3.3V与5V 之间，如果此时正端的参考电压大于3.3V，比较器会有发生误动作的风险。
为了安全起见，当系统探测到连接的外部设备不能识别，或是属于不支持的设备时，系统要关断USB 的电力供应。
此时，CPU可以通过打开MN3将比较器的输出拉低，关断MN1和MN2。
这种情况下，外设的电源电路将会作为一个负载与R4和D2串联组成一个回路。
由于外设电源电路的输入电阻很低，比较器同相端的将处于较低电位的状态，从而产生正反馈效应，促使比较器也输出低电位。
由于比较器和MN3均是开集/漏结构，具有线与功能，所以此时系统CPU可以关断MN3，通过比较器继续维持UO的低电平状态。
只有外部设备断开后，比较器的正端输入电位变高，VBUS的供电线路才会恢复正常。
上述电路的功能在实际应用中得到了验证。
利用这个电路，当VBUS与12V电源或地发生短路时，系统内的5V电源丝毫不受影响，即不会发生电压倒灌的现象也不会被拉低引起系统复位电压比较器电路。
电压比较器是比较两个电压和开关输出或高或低的状态，取决于电压较高的电路。
一个基于运放电压比较器上显示。
图1显示了一个电压比较器的反相模式图显示了在非反相模式下的电压比较。
电压比较器非反相比较在非反相比较器的参考电压施加到反相输入电压进行比较适用于非反相输入。
每当进行比较的电压(Vin)以上的参考电压进入运放的输出摆幅积极饱和度(V +)，和副反之亦然。
实际上发生了什么是VIN和Vref(VIN - VREF)之间的差异，将是一个积极的价值和由运放放大到无穷大。
由于没有反馈电阻Rf，运放是在开环模式，所以电压增益(AV)将接近无穷。
+所以最大的可能值，即输出电压摆幅，V。
请记住公式AV = 1 +(Rf/R1)。
当VIN低于VREF，反向发生。
反相比较在相比较的情况下，参考电压施加到非反相输入和电压进行比较适用于反相输入。
每当输入电压(Vin)高于VREF，运放的输出摆幅负饱和。
倒在这里，两个电压(VIN-VREF)之间的差异和由运放放大到无穷大。
记住公式AV = -Rf/R1。
在反相模式下的电压增益的计算公式是AV = -Rf/R1.Since没有反馈电阻，增益将接近无穷，输出电压将尽可能即负，V-。
实际电压比较器电路一种实用的非基于UA741运放的反相比较器如下所示。
这里使用R1和R2组成的分压器网络设置参考电压。
该方程是VREF =(五+ /(R1 + R2)的)×R2的。
代入这个方程电路图值，VREF = 6V。
当VIN高于6V，输出摆幅?+12 V直流，反之亦然。
从A + / - 12V 直流双电源供电电路。
电压比较器的使用741一些其他的运放，你可能会感兴趣的相关电路1 求和放大器：总结放大器可以用来找到一个信号给定数量的代数和。
2。
集成使用运放：对于一个集成的电路，输出信号将输入信号的积分。
例如，一个集成的正弦波使余弦波，方波一体化为三角波等。
3。
反相放大器：在一个反相放大器，输出信号将输入信号的倒版，是由某些因素放大。
4，仪表放大器：这是一个类型的差分放大器输入额外的缓冲阶段。
输入阻抗高，易于匹配结果。
仪表放大器具有更好的稳定性，高共模抑制比(CMRR)，低失调电压和高增益。
